Installation

Montering av DIN-skena

Produkten monteras på en DIN-skena. Fästet på undersidan används för att fästa och lossa produkten från skenan. Av säkerhetsskäl måste matningspunkterna täckas efter installation.

Anslutning av strömförsörjning

Använd en skruvterminal för att ge enheten ström. Huvudspänningen bör ligga i intervallet 100-240 VAC, med en frekvens på 50/60Hz.
Anslut strömmen till en tydligt markerad och lättillgänglig strömbrytare för att säkerställa att enheten kan stängas av under servicearbete.

När den är ansluten till en strömkälla kommer CMe3100 att genomgå en uppstart i cirka 20 sekunder. Därefter börjar den gröna LED-indikatorn och den röda LED-indikatorn att blinka och enheten är redo att användas.

Varning

Installationen ska utföras av en behörig elektriker eller annan fackman med erforderlig kunskap.

Observera

Strömförsörjningen måste skyddas med en 10 A-brytare med egenskaperna C eller trög säkring.

Utöka antalet anslutna slavenheter

CMe3100har en M-Busmasterport, som kan användas för att ansluta (upp till) 32 slavenheter (32 M-Bus belastningar, 48mA).

Notera

Om fler än 32 slavenheter behöver anslutas till CMe3100 kan en M-Bus Master från Elvaco användas för att utöka dess kapacitet.

Anslut produkten med dess slavenheter med en kabel med en diameter på 0,25-1,5 mm², exempelvis en vanlig telefonkabel EKKX 2x2x0,5.

Observera

Överskrid inte den maximala kabellängden på 1000 m.

Dela mätvärden med en annan M-Busenhet

CMe3100 har två M-Busslavportar, som används för att dela mätvärden med en annan M-Bus enhet, till exempel en DCS.

Anslut en kabel med en diameter på 0,25-1,5 mm² mellan M-Busenheten och porten eller på CMe3100.

Ansluter till det lokala nätverket

CMe3100 har en Ethernet-port för att kunna ansluta till det lokala nätverket.

Använd en kabel av minst kategori 5e och anslut den till Ethernet-porten.

När anslutningen har upprättats på korrekt sätt kommer den gula LED-indikatorn att lysa permanent eller blinka, vilket indikerar aktiv kommunikation.

Kommunicera med enheter med IR-gränssnitt

CMe3100 stöder kommunikation med alla ABB elmätare med IR-gränssnittet samt alla produkter från Elvaco CMeX-serien.

Ta bort skölden.
Montera CMe3100 bredvid enheten den kommer att kommunicera med.

Observera

Ta inte bort IR-skölden om inte IR-gränssnittet ska användas.

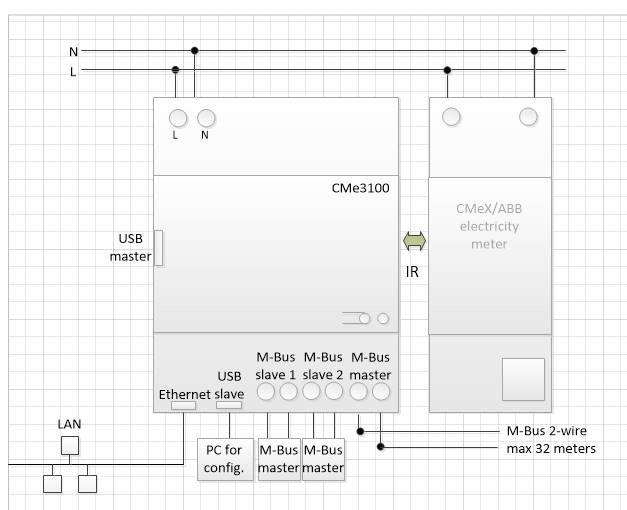

Kopplingsschema
