Produktöversikt

CMe3100 är, direkt ur lådan, en kraftfull och mångsidig M-Busgateway. Den kan utökas på flera sätt med hjälp av en flexibel modell för licens- och tilläggsuppgraderingar.

Även om det finns många sätt att utnyttja potentialen i CMe3100 är dess kärnanvändningsområden:

Dessutom kan alla funktioner användas i en mix för att möta applikationsspecifika behov. Den stöder också fullt ut alla typer av mätare som är kompatibla med M-Bus eller trådlös M-Bus.

För standardapplikationer med ett mellanstort behov av integration kan CMe3100 installeras mycket snabbt med sina fördefinierade avläsningsscheman och mätrapporter (push-rapporter). När mätarna väl har installerats kan enheten konfigureras att läsa av mätvärden vid specifika tidsintervall och kompilera dem i ett lämpligt rapportformat för att skickas till ett mottagande system. Rapporter överförs med hjälp av standardiserade internetprotokoll, såsom SMTP (e-post), FTP, HTTP or MQTT.

Tack vare enhetens inbyggda M-Busdekoder kan mätvärden levereras i en för människor läsbar form med korrekt precision och enhet.

Den inbyggda databasen, som lagrar alla mätvärden lokalt i CMe3100, ger en solid bas för ett robust system. Alla push-rapporter har intelligenta försöksmekanismer som automatiskt schemalägger försök för misslyckade rapporter inklusive alla värden för vilka tidigare överföringar har misslyckats.

Den inbyggda databasen möjliggör också utmärkta och pålitliga alternativ för lokal integration med ett digitalt styrsystem (DCS) eller en programmerbar logisk styrenhet (PLC). Dessa typer av systemkomponenter finns vanligtvis i fastighetssystem för att styra, till exempel värme och ventilation. Gränssnittssystem kan välja att ansluta med BACnet, Modbus, M-Bus eller JSON (TCP/IP) för att hämta mätvärden direkt från CMe3100 utan att påverka dess normala drift eller att behöva kommunicera med M-Busmätarna direkt.

Om CMe3100 används i en blandad applikation med mätrapporter och en hög efterfrågan på realtidsmätvärden som levereras till en PLC eller en DCS, finns ytterligare ett läge tillgängligt, Continuous Readout Mode. När den är aktiverad läser CMe3100 av alla mätare så ofta som möjligt och gör avläsningarna tillgängliga för gränssnittssystem men utan att det påverkar rapporteringsmekanismen. Detta gör att mätrapporter kan konfigureras oberoende av gränssnittssystemets mätvärdeskrav.

Mätning och lokal integration med DCS

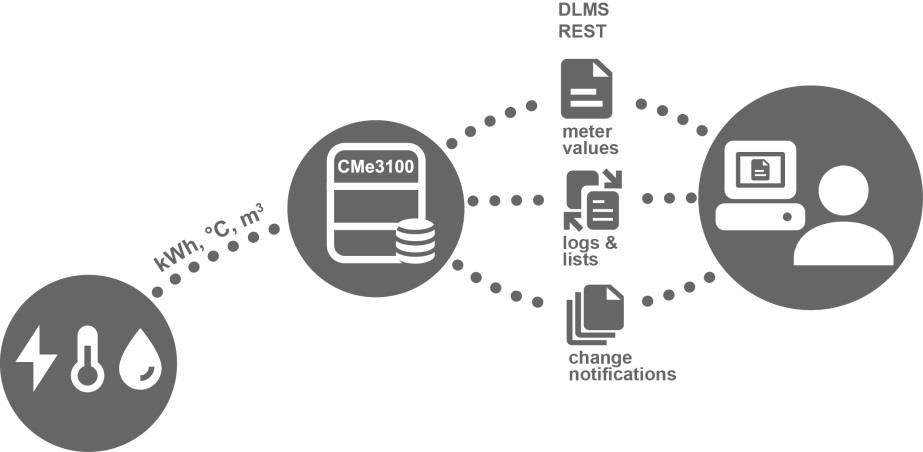

För krävande applikationer som kräver vertikal integration stöder CMe3100 REST- eller DLMS-protokollen. Genom att använda dessa protokoll får man mätvärden och konfigurationsinställningar utan att behöva sätta sig in i specifika detaljer för M-Busformatet. Ett head-end-system kan komma åt de flesta aktuella avläsningar, historiska värden samt logginformation, mätarlistor och ändringsmeddelanden. CMe3100 är certifierad av DLMS-organisationen.

Den inbyggda databasen, som lagrar alla mätvärden lokalt i CMe3100, ger en solid bas för ett robust system, eftersom historisk mätare kan återställas av head-end-systemet när som helst.

Full gateway-integration
