Konfiguration
CMe3100 har en USB-slavport för att kunna ansluta till en dator och installera det integrerade webbgränssnittet. Genom att använda webbgränssnittet konfigureras enhets- och M-Businställningar bekvämt.
-
Koppla den medföljande USB-kabeln mellan en dator och USB-slavporten på CMe3100.
-
Vänta i cirka 30 sekunder tills en ny flyttbar disk syns på datorn.
-
Öppna mappen på den flyttbara disken.
-
Kör filen CMe3100-SETUP.EXE och följ instruktionerna. Se CMe3100-SETUP.EXE för installationsfilen.
-
Vänta tills installationen är klar och webbläsaren öppnas tillsammans med en inloggningssida. Om webbläsaren inte gör det, ange IP-adressen för enhetens USB-port manuellt. För mjukvaruversioner äldre än 1.6.0 används IP-adressen 192.168.100.1. För mjukvaruversion 1.6.0 eller senare, använd IP-adressen 169.254.254.1.
-
Logga in med följande uppgifter:
Användarnamn: admin
Lösenord: admin
Efter att ha loggat in för första gången måste ett nytt lösenord registreras. Använd ett starkt lösenord med minst 8 tecken bestående av både bokstäver och siffror. Lösenordet är skiftlägeskänsligt. Se till att skriva ner dina uppgifter, eftersom det enda sättet att återställa lösenordet är genom en fabriksåterställning av produkten.
Notera
Om SETUP.EXE-verktyget redan har körts en gång på datorn behöver det inte köras igen. Verktyget har installerat en drivrutin som skapar en virtuell TCP/IP-anslutning på datorn som har åtkomst till CMe3100 med den lokala IP-adressen.
För att enheten ska fungera korrekt är det viktigt att ställa in rätt tid och se till att klockan håller sig synkroniserad. Detta görs genom att synkronisera den med en tidsserver med ett fast tidsintervall och välja den maximala accepterade tidsskillnaden som enhetens klocka får ha.
-
Gå till Datum & Tid från fönstret Grundläggande inställning i Installationspanelen.
-
Ange tiden och välj tidszon.
-
Ställ in ett schema för hur ofta tiden kommer att synkroniseras och den maximala godkända tidsskillnaden.
-
Ange adressen till NTP-tidsservern (Network Time Protocol) i NTP-serverns värdnamn eller IP-adress
-
Ange ett värde i Timeout för NTP-servern. Timeouten bestämmer hur länge gatewayen väntar på att tidsservern ska svara under ett tidssynkroniseringsförsök innan åtgärden avbryts.
-
Välj Spara.
Notera
Tidssynkroniseringsschemat som ska användas beror på hur exakt klockorna behöver synkroniseras. Om den maximala acceptabla tidsavvikelsen är cirka en minut per månad bör ett schema på var 12:e timme säkerställa att produkten har mindre än en sekunds tidsskillnad (31 dagar × 24 timmar = 744 timmar; 60 sekunder ÷ 744 timmar × 12 timmar ≈ 0,97 sekunder). Standardvärdet är lämpligt för de flesta fall och ger gott om tid för synkronisering.
Om radiolänken mellan produkten och tidsservern är av otillräcklig kvalitet kan värdet behöva höjas tills man uppnår tillförlitlig drift. Det är viktigt att notera att en radiolänk med otillräcklig kvalitet negativt påverkar prestandan för tidssynkroniseringen eftersom den är beroende av kommunikation med låg latens.
Notera
Du kan inaktivera användningen av tidssynkronisering och i stället manuellt ange tid och datum i produkten om den långsiktiga noggrannheten inte är ett problem. Var dock medveten om:
-
Produkten har en inbyggd superkondensator som kan hålla tid och datum under ett strömavbrott i upp till cirka 24 timmar. Efter det kommer klockan att stanna och tiden kommer att förskjutas i enlighet med detta.
-
Den inbyggda klockan kommer att glida över tiden, med ett teoretiskt värsta scenario på cirka en minut per månad. Denna drift kommer dock att vara mindre i praktiken och variera beroende på faktorer som temperatur, toleranser och komponenternas ålder.
-
Om du använder flera produkter för att samla in mätvärden rekommenderas det att du konfigurerar produkterna att använda tidssynkronisering för att säkerställa att mätningar från flera källor är anpassade med avseende på tid och datum.
Konfigurering av de grundläggande nätverksinställningarna gör det möjligt för gatewayen att ansluta till nätverket. Detta är nödvändigt för att göra det möjligt för gatewayen att ansluta till servrar och leverera dess insamlade mätardata.
Det finns två typer av IP-adresstilldelningsalternativ, det statiska och det dynamiska alternativet. Användning av en statisk IP-adress möjliggör tilldelning av IP-adressen manuellt. Den kommer därefter att förbli konstant över tiden. Genom att istället använda dynamisk IP-adressering tilldelas en tillgänglig IP-adress automatiskt till gatewayen via en DHCP-server, som måste vara tillgänglig i det lokala nätverket.
-
Gå till Nätverksinställningar från fönstret Grundläggande inställning i Installationspanelen eller via Konfiguration > Nätverk
-
Välj Dynamisk (DHCP) eller Statisk IP-adresstilldelning. Om du väljer det statiska alternativet, ange IP-adresser och en nätmask.
-
Välj Spara.
Notera
Det rekommenderas att använda dynamisk IP-adresstilldelning för att undvika felaktigt duplicerade IP-adresser och göra IP-adressadministrationen så enkel som möjligt. Kontakta din IT-administratör för mer information om vilka nätverksinställningar som ska användas.
Värdnamnsinställningen bestämmer vilket namn gatewayen kommer att använda för att identifiera sig i nätverket. Om det inte ändras kommer ett standardnamn baserat på produktnamnet och serienumret att användas, exempelvis "cme3100–0016002383". Värdnamnet används ENDAST för nätverksadressering och ska inte förväxlas med produktens namn, det senare används för att identifiera produkten i exempelvis push-rapporter. För mer information om hur du konfigurerar enhetsnamnet som används i push-rapporter, se Konfigurera identitetsinställningar för push-rapporter
-
Gå till Nätverksinställningar från fönstret Grundläggande inställning i Installationspanelen eller via Konfiguration > Nätverk
-
Ange det Värdnamn som kommer att tilldelas gatewayen.
-
Välj Spara
Notera
Din DHCP-server måste ha aktiverat stöd för dynamisk DNS-uppdatering för att stödja upplösning av värdnamnet till en IP-adress. Kontakta din IT-administratör för mer information om vilka funktioner som stöds.
Domain Name Server (DNS) används för att hitta och hämta information om IP-adressen som motsvarar ett visst domännamn. DNS-information kan konfigureras manuellt eller erhållas från en DHCP-server (Dynamic Host Configuration Protocol).
Mätarlistan innehåller information om alla mätare som enheten kommer att läsa och måste laddas upp till webbgränssnittet innan mätare kan installeras.
Mallen "mätarlista" kan laddas ner direkt från webbgränssnittet under Mätare > Installera

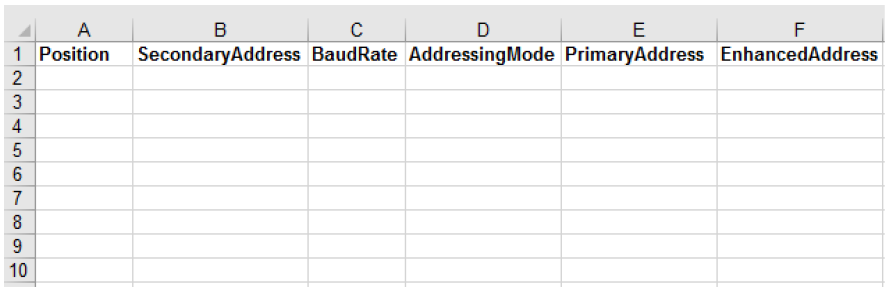

Mall för mätarlista
Tabell 96. Mätarlistfält
|
Kolumn |
Förklaring |
|---|---|
|
Position |
Positionen representerar namnet som kommer att användas för att identifiera mätaren i mätarlistan i webbgränssnittet. Det kan väljas godtyckligt, men det rekommenderas att tilldela fältet ett namn som relaterar till mätarens funktion, exempelvis dess position i mätsystemet. |
|
SecondaryAddress |
Sekundäradressen ställs in av tillverkaren och är tryckt på mätaren. Denna adress är unik för varje enhet och uttrycks som ett 8-siffrigt nummer. |
|
BaudRate |
Baud rate bestämmer kommunikationshastigheten mellan gatewayen och mätarna. Ställ in fältet på "300" eller "2400" (bit/s), men se till att alla mätare stöder den valda baud rate. |
|
AddressingMode |
Adresseringsläget ställer in hur mätare adresseras av gatewayen. Det finns tre alternativ: primär- och sekundäradresseringsläget som används för trådad M-Bus och adresseringsläget som används för Elvaco trådlös M-Bus. Ställ in det här fältet till ett av:
|
|
Primary Address (valfri) |
Primäradressen tilldelas mätaren av användaren som ett nummer mellan 0 och 255. Kolumnen är valfri. Men om du använder primärt adresseringsläge måste det inkluderas. |
|
Enhanced Address (valfri) |
Den utökade adressen används endast när kommunikationen med mätarna hålls via en trådlös M-Busmottagare. Ingenting behöver läggas till i denna kolumn. |
Om du inte känner till mätarnas adresser är det möjligt att utföra en automatisk sökning och installation av mätare utan att ladda upp en mätarlista. Detta innebär dock också att du måste verifiera att rätt mätare har installerats efter att installationen är klar.
När installationen har slutförts kommer alla installerade mätare att visas i mätarlistan i webbgränssnittet, under Mätare > Mätarlista. En installationsrapport bör alltid laddas ner efter installationen för att säkerställa att den lyckades.
Notera
Se till att din licens matchar antalet mätare som ingår i mätarlistan. Om du försöker installera fler mätare än vad din licens stödjer kommer vissa att markeras som passiva. Genom att gå till Mätare > Mätarlista och markera Visa passiva mätare kommer passiva mätare att visas.
När du använder trådad M-Bus adresseras varje mätare med antingen dess primär- eller sekundäradress. Det rekommenderas att använda sekundäradresseringsläget, eftersom detta säkerställer att varje mätare adresseras på ett unikt sätt.
-
Gå till Mätare > Installera.
-
Välj en mätarlista, strukturerad som kommaseparerade värden (CSV-format) att ladda upp. Mätarlistan kan skapas i Excel och sparas som en CSV-fil. Mallen kan laddas ner från webbgränssnittet.
-
Välj Installera för att ladda upp mätarlistan till webbgränssnittet och installera de medföljande mätarna.

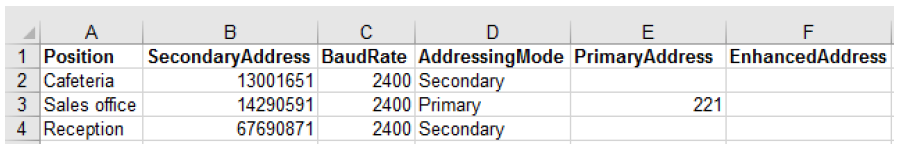

Exempelfil på trådad mätarlista
När du använder trådlös M-Bus kommunicerar gatewayen med mätare genom en eller flera trådlös M-Busmottagare. Varje Elvaco trådlös M-Busmottagare kommer att tilldela sig själv en förbättrad adress och genom att kombinera den med mätarens sekundäradress specificeras kommunikationskedjan. Gatewayen kommer automatiskt att kommunicera med varje mätare genom den trådlösa M-Busmottagaren som har upprättat den bästa anslutningen.
-
Gå till Mätare > Installera.
-
Välj en mätarlista, strukturerad som kommaseparerade värden (CSV-format) att ladda upp. Mätarlistan kan skapas i Excel och sparas som en CSV-fil. Mallen kan laddas ner från webbgränssnittet.
-
Välj Installera för att ladda upp mätarlistan till webbgränssnittet och installera de medföljande mätarna.

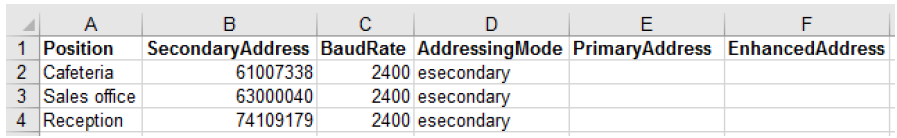

Exempelfil på lista över trådlösa mätare
Notera
Om förhållandena har förändrats sedan den senaste installationen, till exempel om en mätare har flyttats, kanske en annan trådlös M-Busmottagare kan upprätta en bättre anslutning till den mätaren. Genom att utföra en ominstallation kommer kommunikationen att hållas via den trådlösa M-Busmottagaren istället. För att utföra en ominstallation, gå till Mätare > Installera om > Installera om
Efter installation av mätare ska alltid en installationsrapport laddas ner. Den här rapporten innehåller information om inställningarna för alla installerade mätare och hjälper till att säkerställa att installationen har lyckats.
-
Välj Exportdriftrapport i Mätarlista fönstret i Installationspanelen.
En nedladdning av dokumentet startar.
-
Öppna det nedladdade dokumentet.
Det finns upp till fem olika filer i installationsrapporten Den första ger en översikt över gatewayinställningarna, den andra filen innehåller en översikt över installerade slavenheter, den tredje filen visar det senaste värdet för varje mätserie, den fjärde filen ger en översikt över vilka slavenheter som har Modbus aktiverat, och den femte filen tillhandahåller en M-Bus till BACnet-mappningar om BACnet-licensen är aktiverad.
När alla mätare är installerade kan ett avläsningsschema ställas in. Det kommer att bestämma tidsintervallet med vilket gatewayen kommer att utföra avläsningar av mätarna i sin Meter List.
När alla mätare har installerats och avläsningsschemat har ställts in kan push-rapporter aktiveras. Push-rapporterna strukturerar data från mätaravläsningarna med en vald mall och levereras enligt ett fastställt schema och protokoll.
Push-rapporterna kan levereras via e-post (SMTP), som en nedladdningsbar fil (FTP) eller laddas upp till en server som kör en HTTP-webbtjänst. Det första steget är att ställa in standardmottagarens alternativ för de alternativ som kommer att användas. Alla aktiverade push-rapporter skickas till standardmottagaren om de inte åsidosätts i inställningarna för en individuell push-rapport.
-
Gå till Konfiguration > Push-rapporter > HTTP-inställningar.
-
Lägg till en URL till en giltig HTTP-server som ska ta emot push-rapporterna.
-
Ställ in autentiseringsläget (grundläggande eller inget). Om du använder det grundläggande läget, lägg till autentiseringsuppgifter för CMe3100 för att komma åt HTTP-servern.
-
Välj Spara.
-
Go to Configuration > Push Reports > MQTT settings.
-
Ställ in URL-adress och port för din MQTT broker dit Push-reporter skall skickas.
-
Säker anslutning (SSL/TLS): server.domain.com eller ssl://server.domain.com (Default port: 8883).
-
Osäker anslutning (TCP): tcp://server.domain.com (Default port: 1883).
-
-
[Valfritt] Ange ett Bas-topic som ska läggas till MQTT-ämnesstrukturen.
-
Ange Client ID för enheten CMe3100 för din MQTT broker.
-
Ange användarnamn och lösenord om din MQTT broker kräver autentisering. Annars lämnas fälten tomma.
-
Om du använder en säker anslutning, ladda upp MQTT JKS-filen (Java KeyStore) för SSL/TLS-kryptering.
-
Välj Spara eller tryck på Enter.
Notera
Elvaco rekommenderar att du använder en säker anslutning.
Efter att push-rapportens standardinställningar har gjorts kan individuella rapporter konfigureras. Gå till Konfiguration > Push-rapport för en översikt över alla tillgängliga rapporter och deras status. Det finns två typer av rapporter, push-rapporter och händelserapporter.
Tabell 97. Typ av rapporter
|
Typ av rapport |
Förklaring |
|---|---|
|
Push-rapport |
Push-rapporter används för att leverera mätvärden med ett visst tidsintervall, strukturerat enligt en vald mall. |
|
Händelserapport |
Händelserapporten utlöses av en viss händelse som äger rum i gatewayen. Något schema behöver därför inte sättas upp för denna typ av rapporter. |
Som standard stöder gatewayen tre protokoll för att leverera rapporter:
-
E-post
-
FTP
-
HTTP
-
MQTT
Varje leveransprotokoll har flera fördefinierade rapportmallar. Rapportmallens namn börjar med ett unikt nummer beroende på vilket protokoll som används för att skicka rapporten:
-
Rapporter via e-post
-
FTP-rapporter
-
HTTP-rapporter
-
MQTT-rapporter
Till exempel kommer rapport *101, en rapport med alla mätvärden samlade i ett enda inlägg, att heta:
-
1101 när den skickas som en e-postrapport
-
2101 när den skickas till en FTP-server
-
3101 när den skickas till en HTTP-server
-
4101 när den skickas till en MQTT broker i CSV-format
-
4201 när den skickas till en MQTT broker i JSON-format
-
Gå till Konfiguration > Push-rapport och välj en godtycklig push-rapport.
-
Ställ in vilken typ av rapport som ska användas (e-post, FTP, HTTP eller MQTT) och önskad mall.
-
Ställ in rapportschemat, helst genom att använda ett av de förinställda alternativen. Det bestämmer tidsintervallet med vilket push-rapporten kommer att skickas.
-
Ställ in värdeperioden till Auto för att säkerställa att alla nya mätvärden som inte har kunnat överföras kommer att inkluderas i nästa skickade push-rapport, vilket också ger en automatisk återställningsmekanism.
-
Ställ in värdeintervallet till Alla värden för att inkludera alla mätaravläsningar i push-rapporterna (enligt avläsningsschemat).
-
Lägg till mottagare av rapporten. Om ingen mottagare läggs till används standardalternativet.
-
Välj Spara. Genom att välja Spara & Skicka testrapport eller Spara &Ladda ner testrapport får du en kopia av push-rapporten, strukturerad enligt mallen du har valt. På så sätt kan du testa olika mallar för att hitta den du vill använda.
Spara rapporten på disk (HTTP och FTP)
Det är möjligt att spara rapporten på disk. Den kommer att lagras på CMe3100 och vara tillgänglig för nedladdning.
-
Utför ovan beskrivna steg.
-
Innan du klickar på det valda sparalternativet, se till att markera rutan Spara rapporten på disk.
-
Om command.report.local är aktiverat: rapporten kommer att både lagras och laddas upp till FTP-servern.
Notera
Det maximala lagringsutrymmet på disken är 50M. Om det totala lagringsutrymmet överstiger 50 MB kommer systemet att börja radera rapporter tills lagringsutrymmet är under 50 MB. De äldsta rapporterna raderas först.
En konfigurationsfil innehåller alla icke-enhetsspecifik inställningar som avläsningsschema och push-rapport-konfigurationer (men exkluderar IP-adress etc.). Genom att använda en konfigurationsfil kan inställningar återställas på en enskild enhet eller dupliceras till en grupp enheter utan att behöva gå igenom alla steg manuellt. Därför bör en konfigurationsfil alltid sparas innan en uppdatering utförs för att kunna återställa inställningarna för gatewayen om något skulle gå fel.
En säkerhetskopia innehåller alla mätvärden som lagrats av gatewayen och alla inställningar inklusive enhetsspecifika inställningar. Genom att använda en säkerhetskopia kan en enhets inställningar och lagrade data återställas helt och är lämpliga för att återställa en enhet om hårdvaran byts ut. Den bör dock inte användas för att duplicera inställningar till olika enheter eftersom den innehåller enhetsspecifika inställningar som IP-adress.
Notera
Säkerhetskopieringsfiler kan ta lång tid att skapa och det kan ta lång tid att återställa inställningar och data från dem. De kräver också mycket lagringsutrymme. Det rekommenderas därför inte att behålla mer än en säkerhetskopia i enhetens arkiv vid en given tidpunkt. Du kan dock naturligtvis välja att ladda ner säkerhetskopior och förvara dem på en annan plats.
Den lägsta allvarlighetsgraden för en händelse som lagras i System log är konfigurerbar men bör inte justeras utan goda skäl eftersom det kan leda till att viktig information går förlorad eller att loggen blir mycket omfattande.
-
Gå till System > Systemlogg > Filterinställningar.
-
Välj en lägsta allvarlighetsgrad för loggarna som ska sparas. Genom att välja "0" loggas alla händelser utom felsökningshändelser. Genom att välja -1 loggas alla händelser inklusive felsökningshändelser.
-
Välj Spara.
Notera
Det rekommenderas att felsökningsloggarna endast loggas vid felsökning. Annars kommer systemloggen att bli full mycket snabbt, och det kan göra det svårt att navigera. Aktivering av felsökningsloggen kan också påverka prestanda för gatewayen på ett negativt sätt.
Notera
I programvaruversion 1.15.0, för att bekräfta att din MQTT-publicering till din broker har genomförts korrekt, behöver du ställa in systemloggens filtreringsnivå till -1 (Alla). Då kommer du att kunna se i loggen att källan MQTTReportSender har körts.
Important! Kom ihåg att återställa loggfiltreringsinställningarna efter att du mottagit bekräftelsen.
Det är möjligt att styra när information om M-Busstatusbyte loggas till mätarloggen.
CMe3100 har ett inbyggt hanteringssystem för trådlösa krypteringsnycklar. Mätarkrypteringsnyckeln är registrerad i webbgränssnittet och användas av gatewayen för att möjliggöra dekryptering av inkommande meddelanden.
Krypteringsnycklar laddas upp i en krypteringsnyckelfil (CSV eller Excel 97-2003), eller registreras direkt i webbgränssnittet. Krypteringsnyckelfilen innehåller matchningskriterierna för varje nyckel som definierar ett filter för vilka mätare som krypteringsnyckeln kommer att tillämpas på.

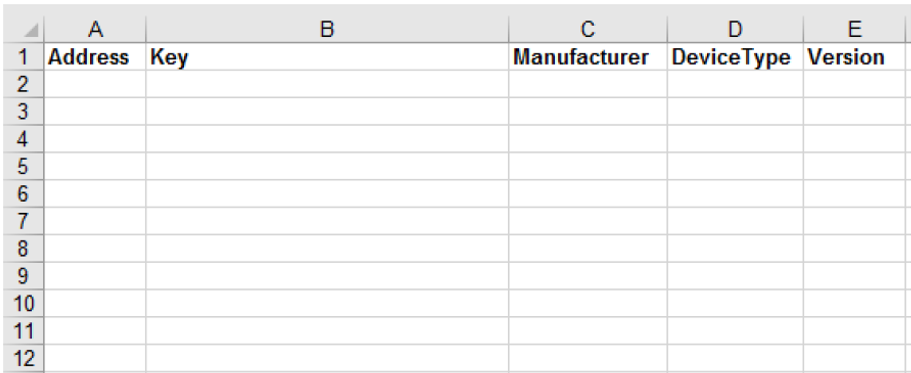

Mall för krypteringsnyckelfil
Tabell 98. Filfält för krypteringsnyckel
|
Krypteringsnyckelfält |
Förklaring |
|---|---|
|
Address |
Detta fält innehåller sekundäradressen till mätaren på vilken krypteringsnyckeln kommer att tillämpas. Ställ in -1 för att utesluta detta fält från matchningskriterierna. |
|
Key |
Detta fält innehåller den faktiska krypteringsnyckeln som kommer att användas, bestående av 32 tecken i hex-format. |
|
Manufacturer |
Detta fält innehåller tillverkaren av mätaren på vilken krypteringsnyckeln kommer att tillämpas. För att hitta en lista över de olika tillverkarna och deras initialer, gå till Mätare > Krypteringsnycklar > Lägg till ny nyckel. Avmarkera rutan Tillverkare och använd listan. Använd tecknet "*" för att utesluta detta fält från matchningskriterierna. |
|
DeviceType |
Detta fält innehåller typen av mätare på vilken krypteringsnyckeln kommer att tillämpas. För att hitta en lista över de olika enhetstyperna, gå till Mätare > Krypteringsnycklar > Lägg till ny nyckel. Avmarkera rutan Typ och använd listan. Ange -1 för att utesluta detta fält från matchningskriterierna. |
|
Version |
Detta fält innehåller versionen av mätaren på vilken krypteringsnyckeln kommer att tillämpas. Ange -1 för att utesluta detta fält från matchningskriterierna. |
-
Gå till Meters > Krypteringsnycklar. Här visas en lista över alla registrerade krypteringsnycklar.
-
Välj Importera lista och välj filen. För att ladda ner mallen, välj Ladda ner exempelfil.
-
Välj Spara.

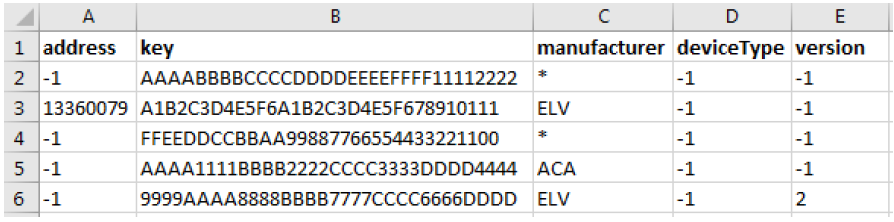

Exempelfil för krypteringsnyckel
-
Gå till Meters > Krypteringsnycklar.
-
Välj Lägg till ny nyckel.
-
Ställ in matchningskriterierna för att ange de mätare på vilka krypteringsnyckeln kommer att tillämpas. Genom att klicka i rutan Alla kommer krypteringsnyckeln att användas för dekryptering av meddelanden från alla mätare i det specifika matchningskriteriefältet.
-
Välj Spara.
Gatewayen stöder länkning av krypteringsnycklar till enskilda mätare. Om du använder det här alternativet kommer enheten att använda nyckeln för att endast dekryptera information från de länkade mätarna.
I vissa fall kan det vara önskvärt att konfigurera individuella inställningar för en specifik mätare. Detta kan till exempel inkludera att ändra mätobjektsidentifikationen (MOID), byta tillstånd för mätaren från aktiv till passiv (vilket kommer att utesluta den från mätaravläsningscykeln) eller ändra gränssnittet som används av gatewayen när den kommunicerar med mätaren.
MOID används för att identifiera mätaren i mätarlistan och är företrädesvis inställd för att visa funktionen eller platsen för mätaren.
Att växla en mätares status från aktiv till passiv innebär att den inte längre ingår i mätaravläsningsprocessen. Om fler mätare installeras än vad programvarulicensen stöder kommer de senast installerade mätarna automatiskt att ställas in på passiva.
Mätaråtkomstinställningarna bestämmer vilket gränssnitt som kommer att användas av M-Bus-gatewayen för att komma åt en specifik mätare. Normalt är alla mätare anslutna direkt eller indirekt till den integrerade M-Busmastern (med 2-tråds M-Bus eller IR-gränssnittet)
