Drift
Upp/Ner-knapparna används för att välja meny. OK-knappen används för att välja aktuellt menyval. ESC knappen avbryter aktuellt val eller återgår till föregående meny. ? tangenten visar hjälpinformation för aktuell menysida. Höger/Vänster-knappar används för att flytta markören i en redigerare eller för att komma åt menyn längst ner (om det finns en).
Hemmenysidan är den översta nivån i menysystemet. Om man trycker ESC-knappen i denna meny tvingar man produkten att gå in i viloläge.
I mätarmenyn (på hemskärmen, välj 2. Meters) kan installerade mätare visas och tas bort.

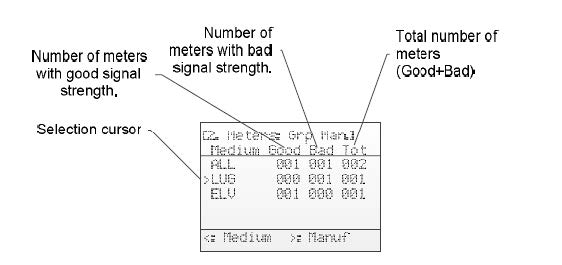

Mätarmeny översikt

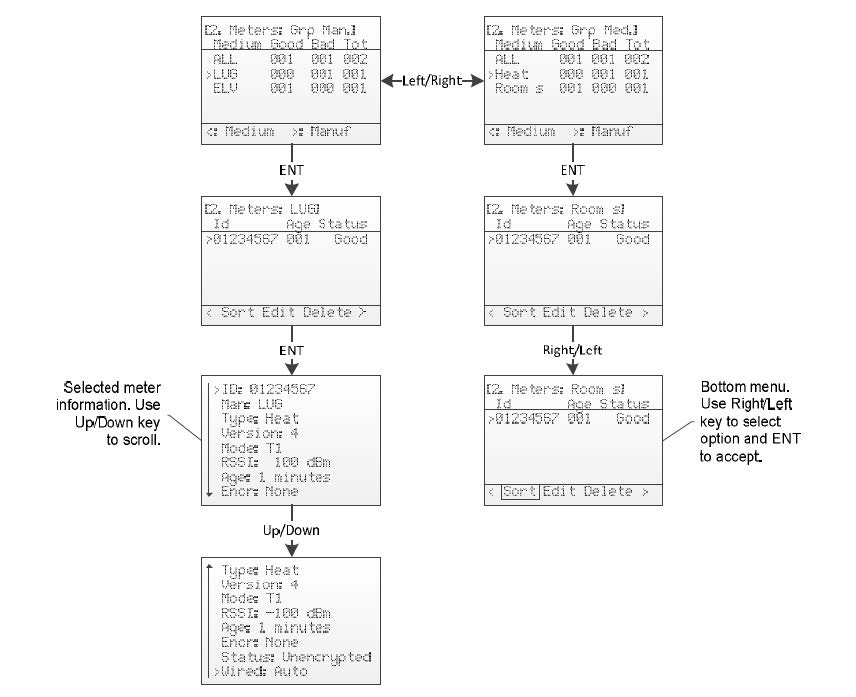

Mätarmeny navigering översikt
-
Gå till menyn längst ner medHöger/Vänster-knappar.
Det valda alternativet är markerat.
-

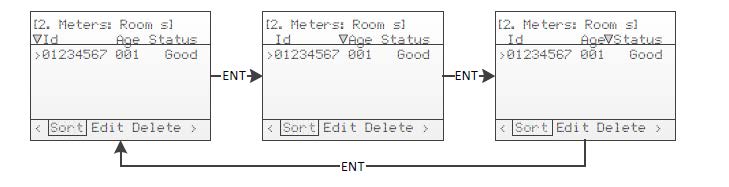

När Sort har valts, tryck på OK för att växla mellan dem:
-
Sort by Id
-
Sort by Age
-
Sort by Status
-
Sortera mätare
-
Tryck på Upp/Ner för att flytta markören till den mätare du vill redigera.
-
Gå till menyn längst ner medHöger/Vänster-knappar.
Det valda alternativet är markerat.
-
När Edit har valts, tryck på OK för att gå in i mätarens redigeringsmenysida.
Redigera mätare
-

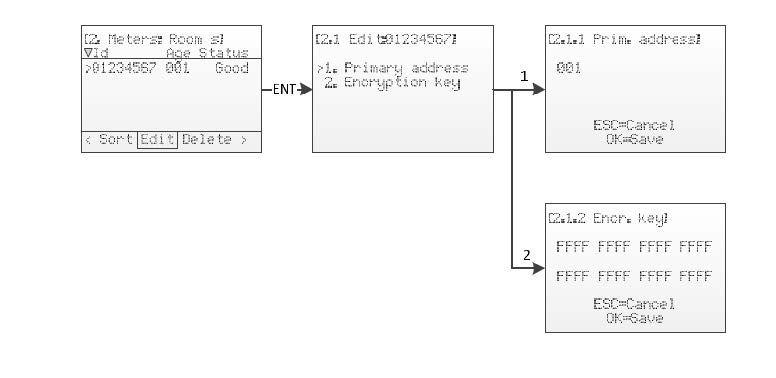

Gå in på menysidan för att redigera mätaren.
-
Använd Upp/Ner för att bläddra genom menyn och tryck på OK-knappen när den är 1. Primäradress är valt.
Primäradressen används på de trådbundna M-Busgränssnitten för att komma åt M-Busmätaren med hjälp av primäradressering. En giltig primäradress är mellan 0 och 250.
-
Ändra primäradressen för mätaren med Upp/Ner och flytta markören med hjälp av Höger/ Vänster.
-
Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.
-
Gå in på menysidan för att redigera mätaren.
-
Använd Upp/Ner för att bläddra genom menyn och tryck på OK vid 2. Krypteringsnyckel är vald.
När ett krypterat telegram tas emot kontrollerar CMeX50 om det finns någon installerad nyckel för denna mätare. Om så inte är fallet kommer CMeX50 att försöka med standardnyckeln. Om krypteringen misslyckas placeras telegrammet i en container och skickas krypterat. Det kan dekrypteras senare i processen. Denna typ av containertelegram är normalt inte läsbar av en M-Busstandardprogramvara för avläsningar.
Om nyckeln passar (antingen den unika mätarnyckeln eller standardnyckeln) kommer telegrammet att dekrypteras och skickas okrypterat.
Krypteringsnyckeln kan erhållas från tillverkaren av den trådlösa M-Busmätaren.
-
Ändra mätarens krypteringsnyckel med piltangenterna Upp/Ner och flytta markören med hjälp av Höger/Vänster.
-
Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.
Mätarinformationssidan nås genom att trycka OK på en vald mätare. Mätarinformationssidan ger en bra översikt över mätaren och även om mätaren kan avläsas med en standard M-Busprogramvara på de trådbundna M-Busgränssnitten.
Se följande tabell för en fullständig beskrivning av informationen som visas på informationssidan.
Tabell 309. Fält på mätarinformationssidan
|
Namn |
Beskrivning |
Möjliga värden |
|---|---|---|
|
ID |
Identifiering av mätaren |
00000000-99999999 |
|
Man |
Tillverkare |
M-Bus Tillverkarkod på tre bokstäver enligt Flag Association, se https://www.dlms.com/flag-id/. |
|
Type |
Enhetstyp |
M-Bus Enhetstyp enligt M-Bus standarddokument prEN_13757-3_2011. |
|
Version |
Version |
M-Bus versionsfält, 0-255 |
|
Mode |
Trådlöst läge |
T1, Cl, S1 |
|
RSSI |
Signalstyrka i dBm |
-55 dBm till -107 dBm |
|
Age |
Tiden sedan sist mottagna telegram i minuter |
0-9999 minuter |
|
Encr. |
Krypteringsläge |
Ingen AES_COUNTER = AES-räknarläge DES_CBC_0 = DES CBC vector 0 DES_CBC_N0 = DES CBC vector not 0 AES_CBC_0 = AES CBC vector 0 AES_CBC_N0 = AES CBC vector not 0 Reserverad = Alla andra |
|
Status |
Status för det senast mottagna telegrammet. |
Okänd = Inget telegram mottaget Okrypterat = Telegram är okrypterat Okänt CI = Det mottagna CI-fältet är okänt för produkten Krypterat = Telegram är krypterat Dekrypteringsfel = Krypteringsmetod och nyckel är inställd för mätaren, men telegrammet kunde inte dekrypteras Dekrypterad = Krypteringsmetod och nyckel är inställd för mätaren och telegrammet har dekrypterats |
|
Wired |
Trådad status för telegrammet. Detta fält ger information om informationen från mätaren är tillgänglig för avläsning på M-Bus trådbundna gränssnitt. |
Auto = Telegrammet är läsbart på det trådbundna gränssnittet med valfritt M-Bus standardprogram för avläsning. Container = Mätardata är krypterad och krypteringsläge och/eller nyckel är inte inställd eller fel nyckel är inställd. Mätardata kan avläsas på det trådbundna M-Busgränssnittet, men är inkapslat i ett M-Bus datacontainermeddelande enligt EN_13757-3_2011. |
