Installation
Produkten monteras på en DIN-skena. Fästet på undersidan används för att fästa och lossa produkten från skenan. Av säkerhetsskäl måste matningspunkterna täckas efter installation.
Observera
Produkten hanterar 32 slavar. Överbelastning av bussen visar ett felmeddelande på displayen och stänger av M-Busbussen.
Notera
Alla anslutna M-Busslavenheter måste ha unika primära eller sekundära M-Busadresser beroende på vilket adresseringsläge som används.
M-Bus är en multi-drop 2-trådsbuss, utan polaritet.
-
Använd en kabel med en diameter på 0,25-1,5 mm2exempelvis en vanlig telefonkabel (EKKX 2x2x0,25).
-

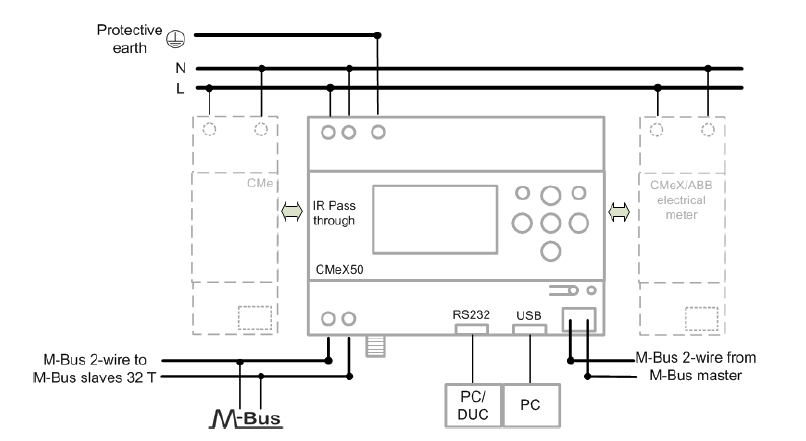

Anslut kablarna till skruvkontakten.
Produkten har fyra olika M-Busslavportar (IR-gränssnitt vänster, RS232, USB och M-Busslavgränssnitt) för att möjliggöra bred integration. Dessa portar kan användas för att:
-
Läsa de anslutna trådlösa M-Busslavarna som vanliga M-Busslavar
-
Läsa de anslutna trådbundna M-Busslavarna (transparent)
Slavar kan läsas med primär och/eller sekundäradressering. CMeX50 finns som en M-Busslav med sekundäradressen lika med serienumret.
IR-gränssnittet används som ett standardtransparent M-Busgränssnitt över IR. Denna port kan användas tillsammans med M-Busgateway-mätprodukter från Elvaco, det vill säga CMe2100 och CMe3000. På så sätt är det möjligt att utöka produkten med TCP/IP och GPRS-kommunikation.
RS232-gränssnittet används som ett standard transparent M-Busgränssnitt över RS232.
USB-gränssnittet används som ett standard transparent M-Busgränssnitt över USB.
-
Använd den medföljande USB-kabeln och anslut till valfri standard USB-masterport.
När du använder Microsoft Windows® operativsystem genereras en virtuell comport automatiskt när produkten ansluts till datorn.
Ytterligare USB-drivrutiner kan laddas ner från Elvacos webbplats: http://www.elvaco.com
M-Bus 2-trådsgränssnittet fungerar som alla andra M-Bus slavenheter på 2-trådsbussen. Den nominella strömmen är 1T (1,5mA). Detta gränssnitt kan användas direkt med vilken standard M-Busmasterenhet som helst.
Genom att använda IR-gränssnittet, kan CMe2100 kommunicera med Elvaco M-Bus Masters och Wireless M-Bus Receivers (CMeX-serien) samt ABB elmätare utan att använda några kablar. Montera CMe2100 bredvid den andra enheten, med IR-gränssnitten för de två produkterna vända mot varandra. Innan du försöker använda IR-gränssnittet, se till att ta bort IR-skölden.
-
Anslut antennen till SMA-kontakten.
Beroende på signalstyrka och miljö kan en annan antenn med förlängningskabel användas.
Produkten kan hantera vilken typ av trådlös M-Busslav som helst enligt den trådlösa M-Busstandarden eller OMS-specifikationen. Produkten kan fungera i enkla eller kombinerade lägen; T1, Cl, T1&C1 och S1.
CMeX50hanterar AES-kryptering av mätare med individuell nyckel eller en global nyckel. Om ingen nyckel för en krypterad mätare är installerad kommer produkten på M-Busslavportarna att svara med ett MBus-telegram i containerläge med krypterat trådlöst M-Bustelegram. CMeX50 stöder krypteringslägen 5 och 7 i enlighet med OMS-standarden.
Varning
Installationen ska utföras av en behörig elektriker eller annan fackman med erforderlig kunskap.
-
Anslut huvudströmförsörjningen till skruvplinten för strömförsörjningen N och strömförsörjningen L. Nätspänningen bör ligga i området 100-240 VAC, 50/60 Hz.
-
Anslut strömmen till en tydligt markerad och lättillgänglig strömbrytare för att säkerställa att produkten kan stängas av under servicearbete.
-
Om jordad signal finns, anslut till skruvplint för jord.
Installerade trådlösa M-Busslavar kommer att kunna läsas på vilken som helst av de trådbundna M-Busslavportarna när de är färdiga. Detta avsnitt omfattar inte trådlösa M-Busslavar som körs i krypterat läge.
Använd Upp/Ner för att bläddra igenom alternativen.
-
Slå på produkten.
Skärmen för viloläge visas.
-
Tryck på valfri tangent för att avsluta viloläget.
-
Ange standardlösenordet 0000 och tryck på OK-knappen.
-
Använd Upp/Ner för att bläddra genom menyn och tryck på OK-knappen när den är 1. Installation är vald.
-
Välj tillverkare (Mfr) eller mätare (Dev). Om det lämnas tomt (---) kommer alla mätare att installeras. Tryck OK för att fortsätta.
-
Använd Upp/Ner för att bläddra genom menyn och tryck på OK-knappen vid vald installation.
-
Starta, behåll - Behåll redan installerade mätare och stanna i installationsläge i 60 min (eller vald tid).
-
Starta, rensa allt – Rensa alla installerade mätare.
-
Börja, forts. – Behåll redan installerade mätare och håll dig i installationsläge (tills den stängs av manuellt).
Produkten lyssnar efter alla trådlösa M-Busslavar inom räckvidd som fungerar i trådlöst M-Busläge C1 och T1.
-
-
Installationen kommer som standard att fortsätta i 60 minuter, men kan när som helst stoppas genom att man trycker på ESC-knappen.
De installerade trådlösa M-Busslavarna kan läsas på vilken M-Busslavport som helst med primär eller sekundäradressering på 2400 baud.
Sidan för installationsförlopp visar aktuell status för installationsprocessen. Mätare är grupperade efter tillverkare eller medium. Tryck på Vänster/Höger-knapparna för att växla gruppera efter tillverkare och gruppera efter medium. Tryck på OK-knappen vid vald grupp (medium eller tillverkare) för att visa alla mätare som matchar valda kriterier.

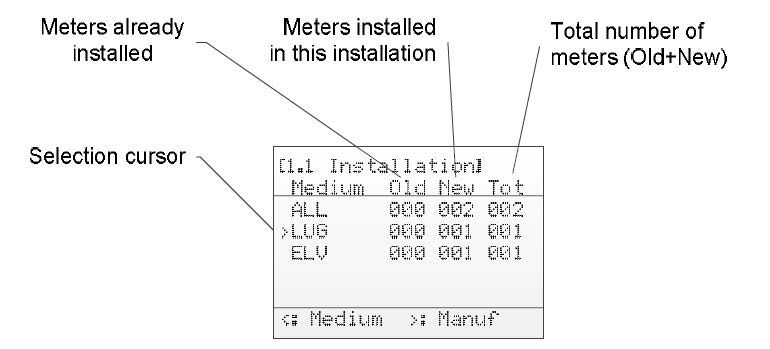

Se följande bild för en översikt över informationsdelarna på menysidan för installationsprocessen.
Gruppera efter tillverkare

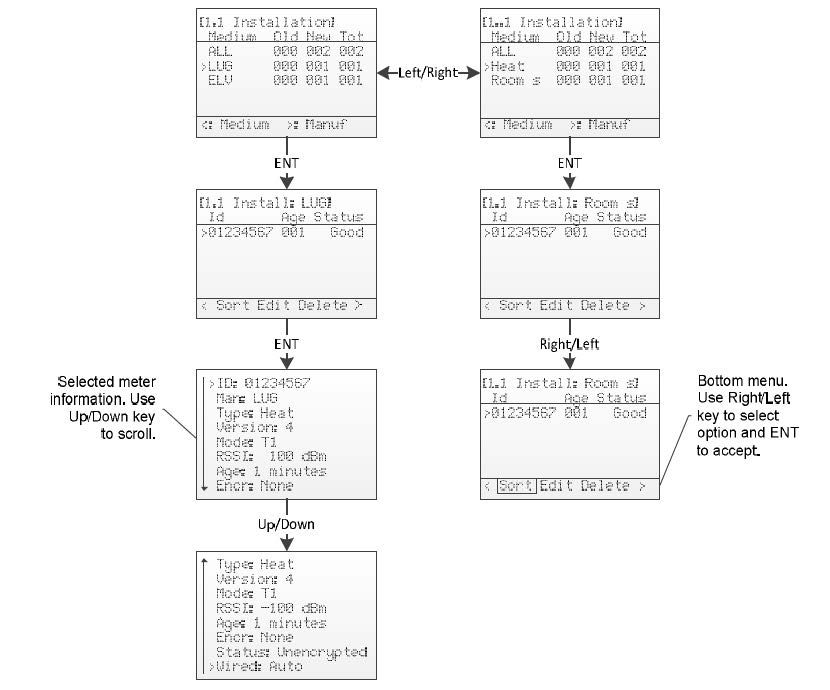

Se följande bild för en schematisk översikt över navigeringen när installationsproceduren körs.
Navigationsöversikt
