Produktöversikt

Applikationsbeskrivning

CMeX50 är en trådlös M-Busmottagare som hanterar upp till 800 trådlösa M-Busslavar och upp till 32 trådbundna MBus-slavar. Produkten kan fungera i alla vanliga trådlösa M-Buslägen; T1, Cl och S1.

CMeX50 virtualiserar de anslutna trådlösa M-Busslavarna och slavarna är läsbara med standard M-Buskommandon. CMeX50 kan läsas med RS232, USB och standard M-Bus 2-tråds. Detta gör produkten användbar i alla standard M-Bussystem, utan att man behöver ha någon kunskap om trådlös M-Bus.

CMeX50 kan användas tillsammans med Elvaco CMe/CMeX Series produkter, vilket möjliggör GSM/GPRS kommunikation, TCP/IP kommunikation, M-Bus Master extensionmoduler och mycket mer.

CMeX50 bör användas i följande scenarier:

  • Radionätverk i villaområden

  • Radionät i bostadsrättsföreningar

  • Läser alla typer av trådad M-Busslav

  • Läser alla typer av trådlös M-Busslav som stöder T1, C1 eller S1

Översikt

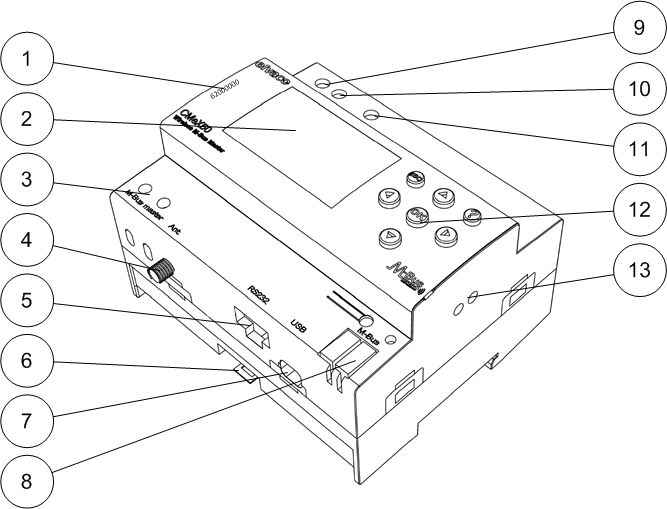

CMeX50 Översikt över delar

  1. Serienummer

  2. LCD-display

  3. M-Busmaster

  4. Antennanslutning

  5. RS232-kontakt

  6. Lås till DIN-skena

  7. USB-kontakt

  8. M-Busslav

  9. Strömförsörjning L

  10. Strömförsörjning N

  11. Jordning

  12. Knappsats

  13. IR-gränssnitt höger (IR-gränssnitt även på vänster sida)

LCD-display

Produkten har en display och en knappsats för att navigera i menyn. Efter uppstart förblir produkten i viloläge tills man trycker på en knapp. Produkten ber om ett inloggningslösenord, som är standardinställt på 0000.

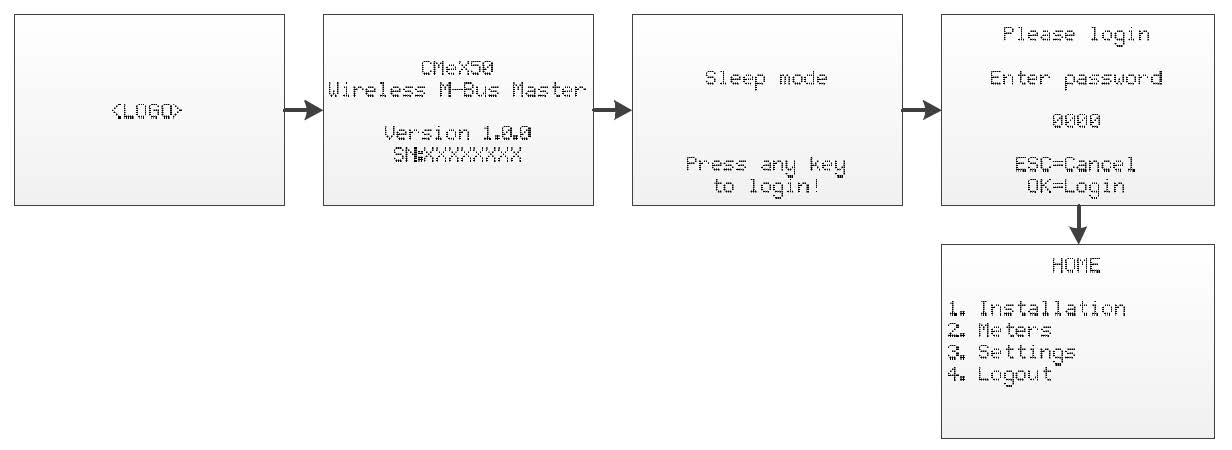

Slå på sekvens

Menysystem översikt

  1. Installation

    Mfr: Dev:

    • Start, keep meters

    • Start, clear meters

    • Start, cont

      • List found meters, (Installation window)

  2. Meters

    List medium/manufactures

    Medium: Manuf:

    • List meters

      • Choosed meter

        • Info about meter

      • Sort

        (Sort the list by, Id, Age, Status)

        • Edit

          • Primary address

          • Encryption key

        • Delete

  3. Settings

    3-1 - M-Bus wireless

    • Global Encr. key

    • Wireless Mode

      • T1/T2/C1/C2 (T2/C2 mode is not implemented yet)

        • C1, T1

        • T1,T2 (But T2 is not implemented yet)

        • T1

      • S1/S2 (But S2 mode is not implemented yet)

        • S1

    • Autoinst. FIFO

      • AutoInst. FIFO on

      • AutoInst. FIFO off

    • Installation time

    • Install mode

      • All

      • Only SND_IR

    • Data age limit

    • CI=0x79 mode

      • Ignore telegram

      • Put in container

    3-2 - M-Bus wired

    • Baud rate

      • 300

      • 600

      • 1200

      • 2400

      • 4800

      • 9600

    • Sec. address

    • Prim. address

    • Wired mode

      • Auto

      • Container

      • DIF/VID mode

        • Address,Time,Rssi

        • Address, Time

        • Address

        • Auto address

      • Status byte

        • Always 0x00

        • Wireless status

      • CMeX50 access

        • Prim. + Sec. + 251

        • Address 251 only

      • Meter access

        • Sec + SecEnh + Pri

        • SecEnh only

      • Hexdump config.

        • Hexdump OFF

        • Info only

        • Info + Tgm

        • Info only SNIFFER

        • Info + Tgm SNIFFER

      • Hexdump baud

        • 38400 baud 8N1

        • 19200 baud 8N1

        • 9600 baud 8N1

        • 4800 baud 8N1

        • 2400 baud 8N1

        • 1200 baud 8N1

        • 600 baud 8N1

        • 300 baud 8N1

    3-3 - System

    • Language

      • LCD Contrast

    • Password

      • Sleep time

      • System info

      • Radio status

    3-4 - Factory reset

    3-5 - Reboot

  4. Logout

Fabriksinställningar

Tabell 299. Fabriksinställningar

Avsnitt

Namn

Värde

M-Bus trådlös

Global krypteringsnyckel

Slumpmässigt från fabrik

M-Bus trådlös

Trådlöst läge

C1,T1 (kombinerat läge)

M-Bus trådlös

Trådlös känslighet

Wide

M-Bus trådlös

Installationstid

60 minuter

M-Bus trådlös

Installationsläge

ALLA (hanterar både SND_IR och SND_NR)

M-Bus trådlös

Data åldersgräns

1440 minuter

M-Bus trådad

Baud rate

2400 bit/s

M-Bus trådad

Sekundäradress

Produktens serienummer

M-Bus trådad

Primäradress

251

M-Bus trådad

Trådat läge

Automatisk

M-Bus trådad

DIF/VIF-läge

Auto-adress

System

Språk

engelska

System

LCD-kontrast

0

System

Lösenord

0000

System

Viloläge

5 minuter

Godkännanden

Se försäkran om överensstämmelse.
