Konfiguration

Inställningssida

Inställningssida används för att ändra produktens konfiguration.

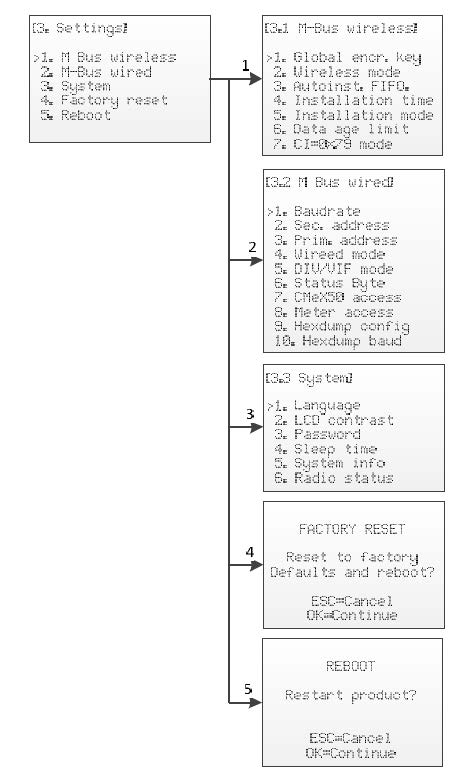

Inställningssida navigeringsöversikt

Menysida för trådlös M-Bus

Menysidan för trådlös M-Bus används för att ändra konfigurationen och beteendet för produktens trådlösa M-Busmottagare.

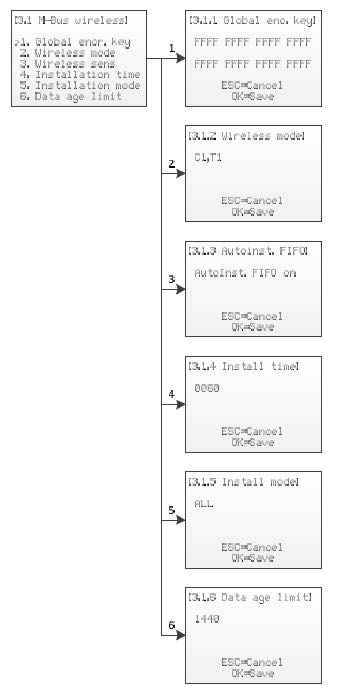

Inställningsmeny för trådlös M-Bus

Redigera global krypteringsnyckel

  1. Gå in på inställningssidan för trådlös M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 1 Global enc. key kommer upp.

    Den globala krypteringsnyckeln används av mätare som är konfigurerade att använda den globala nyckeln för kryptering/dekryptering. Detta är användbart när flera mätare har samma krypteringsnyckel.

    Krypteringsnyckeln används för att dekryptera de telegram som tas emot från den trådlösa M-Busslaven, vilket möjliggör trådad M-Busstandardavläsning. Om en mätare skickar krypterade telegram och det inte finns någon krypteringsnyckel eller fel krypteringsnyckel har matats in, kommer avläsningen på det trådbundna M-Busgränssnittet att skicka tillbaka ett containertelegram med krypterad data. Denna typ av containertelegram är normalt inte läsbar av en M-Busstandardprogramvara för avläsningar.

    Krypteringsnyckeln kan erhållas av tillverkaren av den trådlösa M-Busslaven.

  3. Ändra krypteringsnyckeln med piltangenterna Upp/Ner och flytta markören med hjälp av Höger/Vänster.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera trådlöst läge

  1. Gå in på inställningssidan för trådlös M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 2. Wireless mode kommer upp.

    Det trådlösa läget används för att konfigurera produkten för att kunna kommunicera med olika typer av trådlösa M-Busslavar.

    Cx WIDE-lägen använder T-mottagarens konfigurationsläge och kan tillåta mottagning av Cx-mätare i "problematiskt" läge, med överdriven frekvens eller datahastighetsfel. Använd endast WIDE-lägen om det är absolut nödvändigt.

  3. Ändra produktens trådlösa läge genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Följande tabell beskriver möjliga lägen/kombinerade lägen för trådlös M-Bus.

Tabell 300. Trådlös M-Bus

Namn

Beskrivning

S

Produkten är konfigurerad för att kommunicera med S1-slavar.

T

Produkten är konfigurerad för att kommunicera med T1-slavar.

T+Ca

Produkten är konfigurerad för att kommunicera med T1- och C1a-slavar.

T+Cb

Produkten är konfigurerad för att kommunicera med T1- och C1b-slavar.

T+Ca+Cb

Produkten är konfigurerad för att kommunicera med T1, C1a och C1b slavar.

Ca

Produkten är konfigurerad för att kommunicera med C1a-slavar.

Cb

Produkten är konfigurerad för att kommunicera med C1b-slavar.

Ca+Cb

Produkten är konfigurerad att kommunicera med C1a och C1b slavar.

Ca WIDE

Produkten är konfigurerad för att kommunicera med C1a-slavar, brett läge.

Cb WIDE

Produkten är konfigurerad för att kommunicera med C1b-slavar, wide.

Ca+Cb WIDE

Produkten är konfigurerad för att kommunicera med C1a- och C1b-slavar, wide.

Redigera lagringsmetod för mätare

  1. Gå in på inställningssidan för trådlös M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 3. Autoinst. FIFO. kommer upp.

    Lagringsmetoden avgör hur man sparar nya mätare. Upp till 800 mätare kan lagras i CMeX50. Se följande för beskrivning av hur man använder de olika lägena.

  3. Ändra produktens lagringsmetod genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Tabell 301. Lagringsmetod för mätare

Namn

Beskrivning

On

Detta läge används för att spara enligt FIFO-modellen (First In First Out). När 800 mätare är lagrade och en ny mätare hittas kommer den äldsta mätaren att tas bort från listan och den nya sparas istället.

Off

I detta läge sparas de första hittade 800 mätarna. Därefter kan inga fler mätare hittas och sparas.

Redigera installationstid

  1. Gå in på inställningssidan för trådlös M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 4. Install time kommer upp.

    Installationstiden är den tid produkten förblir i installationsläge när en installation har påbörjats.

  3. Ändra installationstiden för produkten genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera installationsläge

  1. Gå in på inställningssidan för trådlös M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 5. Install mode kommer upp.

    Installationsläget används för att konfigurera vilka trådlösa M-Bustelegram som accepteras för installation av nya trådlösa M-Busslavar i installationsläge. Se följande tabell för tillgängliga lägen.

  3. Ändra installationsläget för produkten genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Tabell 302. Installationslägen

Namn

Beskrivning

SND_IR

Endast telegram av typen SND_IR kommer att kunna lägga till nya mätare under installationen.

ALL

Alla giltiga telegram kommer att kunna lägga till nya mätare under installationen.

Redigera åldersgränsen för data

  1. Gå in på inställningssidan för trådlös M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 6. Data age limi kommer upp.

    Dataåldersgränsen är den maximala tiden i minuter ett trådlöst M-Bustelegram är giltigt för avläsning av det trådbundna M-Busgränssnittet. Om ett telegram är äldre än dataåldersgränsen kommer motsvarande virtualiserade trådbundna M-Busslav att sluta svara på eventuella förfrågningar.

  3. Ändra produktens dataåldersgräns genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera hanteringen av telegram med CI = 0x79 och 0x69 (kompakt data / formatram)

  1. Gå in på inställningssidan för trådlös M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 7. CI=0x79 kommer upp.

  3. Ändra hanteringen av telegram genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Tabell 303. Val av container, inte containerläge

Namn

Beskrivning

Ignore

Ignorera telegram.

Put in container

Spara hela det mottagna telegrammet i originalskick. Telegrammet kommer att placeras i en datacontainer när den hämtas via trådad M-Bus.

Menysida för trådad M-Bus

Menysidan för trådad M-Bus används för att ändra konfigurationen och beteendet för produktens trådbundna M-Busslavgränssnitt. Det trådbundna M-Busgränssnittet används för att läsa av de virtualiserade trådlösa M-Busslavarna av en standard M-Bus Master.

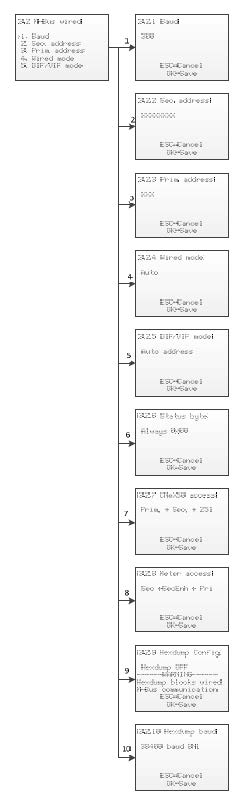

Inställningsmeny för trådad M-Bus

Redigering av baud rate för en trådad M-Bus

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 1. Baud kommer upp.

    Baud rate för den trådbundna M-Bussen är hastigheten som ska användas vid kommunikation med det trådbundna M-Busgränssnittet. Accepterade baud rates är 300, 600, 1200, 2400, 4800 och 9600. Den här inställningen är global för alla virtualiserade M-Busslavar och CMeX50 M-Busslavimplementering.

  3. Ändra baud rates genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera sekundäradress för CMeX50

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 2. Sec. address kommer upp.

    Sekundäradressen till CMeX50 används när sekundäradressering används för att komma åt produktens M-Bus trådbundna slavgränssnitt.

  3. Ändra produktens sekundäradress genom att använda piltangenterna Upp/Ner och flytta markören med hjälp av Höger/Vänster.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera primäradressen till CMeX50

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 3. Prim. address kommer upp.

    Primäradressen till CMeX50 används när primäradressering används för att komma åt produktens M-Bus trådbundna slavgränssnitt. CMeX50 kan också alltid nås med primäradressen 251.

  3. Ändra produktens primäradressgenom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera trådat läge

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 4. Wired mode kommer upp.

    Det trådbundna läget används för att konfigurera produkten för att kapsla in alla trådlösa M-Bustelegram i container eller för att försöka skicka data till den begärande M-Busmastern som ett standard M-Bustelegram med läsbar M-Busdata.

  3. Ändra produktens trådbundna läge genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera DIF/VIF-läge

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 5. DIF/VIF kommer upp.

    DIF/VIF-läget används för att konfigurera produkten för att lägga till valfri information till trådlösa M-Bustelegram på det trådbundna M-Busgränssnittet.

  3. Ändra produktens DIF/VIF-läge genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera statusbyte

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 6. Status byte kommer upp.

    Här väljer du vad som ska finnas i byten STATUS i rubriken på det trådbundna M-Bustelegrammet vid insamling av data från en virtualiserad mätare.

  3. Ändra produktens statusbyte genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Tabell 304. Statusbyte

Namn

Beskrivning

Always 0x00

Alltid 0x00

Wireless status

STATUS byte från long (CI=0x72) eller short (CI=0x7A) applikationsrubrik i mottaget radiotelegram eller 0x00 om sådan rubrik saknas.

Åtkomst till CMeX50 redigering

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 7.CMeX50 access kommer upp.

    I denna meny väljer du vilka adresseringslägen som kan användas på trådad M-Bus för åtkomst till CMeX50.

  3. Ändra CMeX50 åtkomst till produkten genom att använda tangenterna Upp /Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Tabell 305. CMeX50 åtkomst

Namn

Beskrivning

Prim + Sec + 251

Primäradress som kan ha valts i meny 3.2.3, sekundäradress som har valts i meny 3.2.2 (normalt CMeX50 serienummer) och den fasta primäradressen 251.

Address 251 only

Endast den fasta primäradressen 251.

Redigera mätaråtkomst

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK vid 8. Tillgång till mätare är vald.

    Mätaråtkomst väljer vilka adresseringslägen som kan användas på trådad M-Bus för åtkomst till de virtualiserade mätarna.

  3. Ändra mätaråtkomsten för produkten genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Tabell 306. Åtkomst till mätare

Namn

Beskrivning

Sec + SecEnh + Pri

Sekundäradressering, Elvaco trådlös M-busadressering (med CMeX50 tillverkningsnummer) och primäradressering.

SecEnh only

Endast Elvaco trådlös M-busadressering (med CMeX50tillverkningsnummer).

Redigera hexdump-konfiguration

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 9. Hexdump config kommer upp.

    Observera

    Om hexdump används (om detta värde är inställt på annat än OFF) kommer den trådbundna M-bussen inte att fungera.

    Hexdumpen används för att läsa direkt från mottagna trådlösa meddelanden till en PC (ansluten via USB eller RS232 till CMeX50).

  3. Växla mellan de olika konfigurationslägena genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Tabell 307. Hexdump-konfiguration

Namn

Beskrivning

OFF

Normal drift, trådbundna M-Bus, RS-232- och USB-portar som används för M-Bus.

Info only

Kort information om mottaget radiotelegram skickas ut på serieporten i realtid. Mätare kan installeras och telegrammen lagras som vanligt i CMeX50s minne, men telegrammen kan inte samlas in via trådad M-Bus eftersom serieporten är upptagen.

Info + Tgm

Samma som ovan, men hela innehållet i telegrammet skickas också ut på serieporten.

Info only sniffer

Kort information om mottaget radiotelegram skickas ut på serieporten i realtid. Detta är ett hexdump-läge, mätare kan inte installeras och telegrammen lagras inte i CMeX50.

Info + Tgm sniffer

Samma som ovan, men hela innehållet i telegrammet skickas också ut på serieporten.

Formatera på hexdump i läge ”Endast info”
iiiiiiii;*mmm;vv;dd;ss;rrrr;ww;<cr><lf>

där:

  iiiiiiii = Meter ID, eight digits
  *mmm = The meter’s manufacturer code in a four-character wide field.
         The first character is a space if bit 15 in
         ”manufacturer field” is zero (normal). If this bit
         is one, the first character is an asterisk (*).
         The three following characters are the meter’s manufacturer code
         In the shape of three ASCII characters.
  vv   = The meter’s ”Version byte” in hexadecimal form, two characters.
  dd   = The meter’s ”Device type byte” in hexadecimal form,
         two characters.
  ss   = The meter’s ”Status byte” in hexadecimal form, two characters.
  rrr  = Received signal strength (RSSI) in the unit dBm.
         Right aligned in a four-character wide field.
  ww   = Wireless M-Bus mode, two characters:
           ” S” = Mode S
           ” T” = Mode T
           ”Ca” = Mode C, frame type A
           ”Cb” = Mode C, frame type B
  <cr> = Carriage return, 0x13
  <lf> = Line feed, 0x10
Example:
00028954; ELV;20;1B;00; -83; T;

I hexdump-läge är ”Info + Tgm” samma sträng som ovan, utan att <cr><>lf skickas, följt av telegraminnehållet i hexadecimal form med två tecken per byte. I slutet är ett semikolon följt av <cr><lf>.

Example:
00028954; ELV;20;1B;00; -83; T;5744961554890200201B7AE400000002...0F;<cr><lf>
                               | | |   |       | | | | | |   |
                               L-field = 0x57  | | | | | |   |
                                 C-field = 0x44| | | | | |   |
                                   MFR-field = 0x1596 = ”ELV”|
                                       ID-field = 0x00028954 |
                                               VER = 0x20    |
                                                 DEV = 0x1B  |
                                                   CI = 0x7A |
                                                     ACC = 0xE4
                                                       STATUS = 0x00
                                                         CONFIG = 0x0000
                                                             DIF = 0x02

Redigera hexdump-baud rate

  1. Gå in på inställningssidan för trådad M-Bus.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK då 10. Hexdump baud kommer upp.

    I den här menyn väljer du vilken hastighet med vilken du skickar data till hexdumpen.

  3. Ändra mellan de olika baud rates genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Systemmenysida

Systemmenysidan används för att ändra konfiguration som är global för produkten.

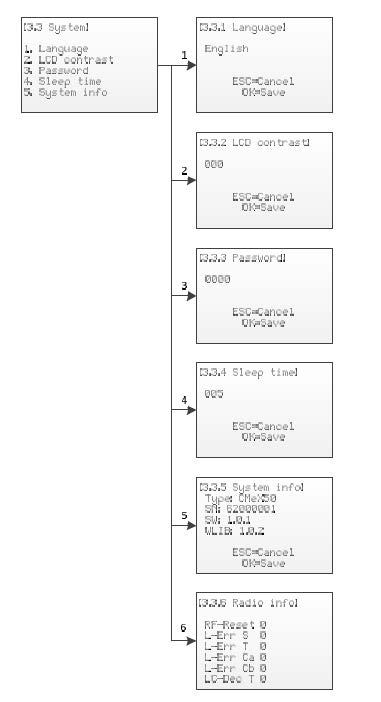

Meny för systeminställningar

Redigeringsspråk

  1. Gå in på sidan med systeminställningar.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 1. Language kommer upp.

    Språkinställningen påverkar språkutmatningen på produktens LCD-skärm. Aktuella språk är engelska, svenska och tyska.

  3. Ändra språk genom att använda piltangenterna Upp/Ner.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera LCD-kontrast

  1. Gå in på sidan med systeminställningar.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 2. LCD contrast kommer upp.

    Denna inställning ändrar kontrasten på LCD-skärmen.

  3. Ändra produktens LCD-kontrast genom att använda piltangenterna Upp/Ner och flytta markören med hjälp av Höger/Vänster.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera lösenord

  1. Gå in på sidan med systeminställningar.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 3. Password kommer upp.

    Lösenordet används när en användare använder produkten via LCD-skärmen.

  3. Ändra lösenordet för produkten genom att använda piltangenterna Upp/Ner och flytta markören med hjälp av Höger/Vänster.

  4. Ange lösenordet igen när du uppmanas att göra det.

  5. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Redigera vilotid

  1. Gå in på sidan med systeminställningar.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 4. Sleep time kommer upp.

    Vilolägestiden är tiden i minuter innan LCD-skärmen går in i viloläge och en ny inloggning begärs.

  3. Ändra vilotiden för produkten genom att använda piltangenterna Upp/Ner och flytta markören med hjälp av Höger/Vänster.

  4. Tryck OK för att acceptera ändringarna, eller tryck på ESC att avbryta.

Visa systeminformation

  1. Gå in på sidan med systeminställningar.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 5. System info kommer upp.

    Systeminformationssidan används för att visa information om produkten för användaren.

  3. Tryck på ESC-knappen för att lämna systeminformationssidan.

Visa radiostatus

  1. Gå in på sidan med systeminställningar.

  2. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 6. Radio statu kommer upp.

    Radiostatussidan används för att visa status för radion.

  3. Tryck på ESC-knappen för att lämna sidan för radiostatus.

Tabell 308. Radiostatus

Namn

Beskrivning

RF-Reset

Antal gånger radion har startats om eftersom inget telegram har tagits emot på 30 minuter.

L-Err S

Antalet gånger L-fältet har varit mindre än 9 i läge S.

L-Err T

Antalet gånger L-fältet har varit mindre än 9 i läge T.

L-Err Ca

Antal gånger L-fältet har varit mindre än 9 i läge Ca.

L-Err Cb

Antal gånger L-fältet har varit 128, 129 eller mindre än 11 i läge Cb.

LC-Dec T

Antal gånger L- och C-fältet har haft ogiltig 4/6-kodning i läge T.

F-Dec T

Antal gånger ogiltig 4/6-kodning har hittats i RX FIFO-avbrott.

E-Dec T

Antal gånger ogiltig 4/6-kodning har hittats i RX End-of-Packet-avbrott.

H-Err Cx

Antalet andra gånger än 0x3D eller 0xCD kom efter 0x54 i läge Cx.

C-Err S

Antal telegram med minst en ogiltig CRC som tagits emot i läge S.

C-Err T

Antal telegram med minst en ogiltig CRC som tagits emot i läge T.

C-Err Ca

Antal telegram med minst en ogiltig CRC som tagits emot i läge Ca.

C-Err Cb

Antal telegram med minst en ogiltig CRC som tagits emot i läge Cb.

Clear ALL errors

Tryck OK här för att återställa alla ovanstående räknare.

Återställ till fabriksinställningar

  • Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 4. Factory reset kommer upp.

    Om du accepterar frågan på bekräftelsesidan återställer produkten all konfiguration till standard, tar bort alla mätare och startar om.

Återställning till fabriksinställningar kan också göras med standard M-Buskommandot Application reset.

Startar om produkten

  1. Använd Upp/Ner för att bläddra genom menyn och tryck på OK när 5. Reboot kommer upp.

  2. Tryck OK.

Var denna artikel till hjälp?

0 av 0 tyckte detta var till hjälp
Har du fler frågor? Skicka en förfrågan

Artiklar i detta avsnitt

Kommentarer (0 kommentarer)

Artikeln är stängd för kommentarer.
