Produktöversikt

Applikationsbeskrivning

CMe2100 LTE är en M-Bus-gateway för mobila nätverk med automatisk fallback-funktion som läser av upp till 256 mätare, sammanställer mätdata till anpassade rapporter och levererar den till ett mottagande system. Via ett IR-gränssnitt kommunicerar den med enheter från Elvacos CMe/CMeX-serie och ABB elmätare. CMe2100 LTE är kompatibel med alla mätare som använder M-Bus. Produkten konfigureras och uppdateras via SMS eller HTTP.

Bekväm installation med mobilnätet

CMe2100 är enkel att installera och konfigurera med hjälp av mobilnätet. Genom att skicka textmeddelanden via en mobiltelefon kan gatewayen ställas in utan att behöva besöka sidan. Ett enda SMS-kommando gör så att CMe2100 automatiskt söker på 2-tråds M-Busslingan och installera alla mätare som den kan hitta. Enheten är därefter redo att börja utföra mätaravläsningar och leverera push-rapporter till alla inställda mottagare och med valfritt protokoll.

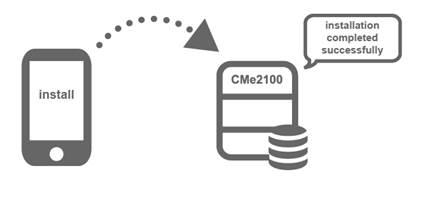

Installation med mobilnät

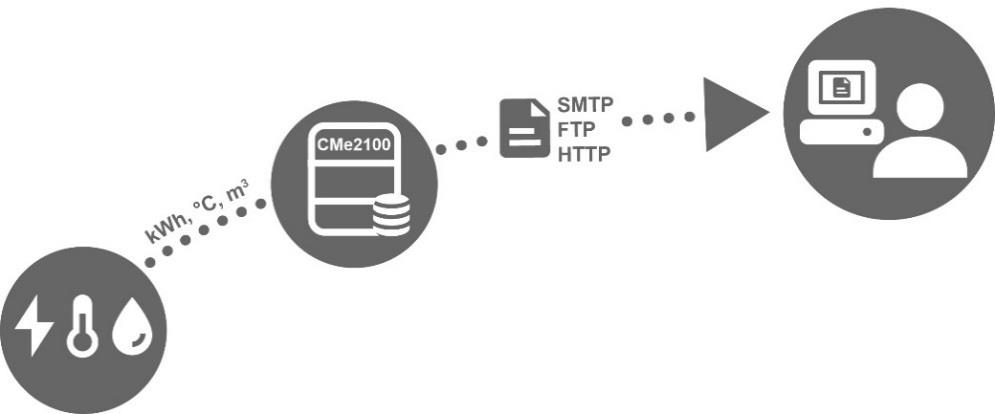

Snabb och enkel mätning med integrerad statistik

När mätare har installerats kan CMe2100 konfigureras för att utföra mätaravläsningar enligt ett valt tidsschema. Mätardata sammanställs i lämpligt rapportformat och levereras till ett mottagande system. Om behovet av integration är lågt kan rapporten vara så enkel som ett e-postmeddelande som skickas enligt ett fast schema. CMe2100 kan dock även skicka rapporter via SMS, ladda upp dem till en HTTP-server eller som nedladdningsbara filer till en FTP-server.

Tack vare enhetens inbyggda M-Busavkodare kan mätvärden levereras i ett läsbart format med korrekt precision och enhet. Den inbyggda databasen, som lagrar alla mätvärden lokalt i CMe2100, ger en solid bas för ett robust system. Alla push-rapporter har intelligenta försöksmekanismer som automatiskt schemalägger omförsök vid misslyckad rapportering, inklusive alla värden vid tidigare misslyckade överföringar.

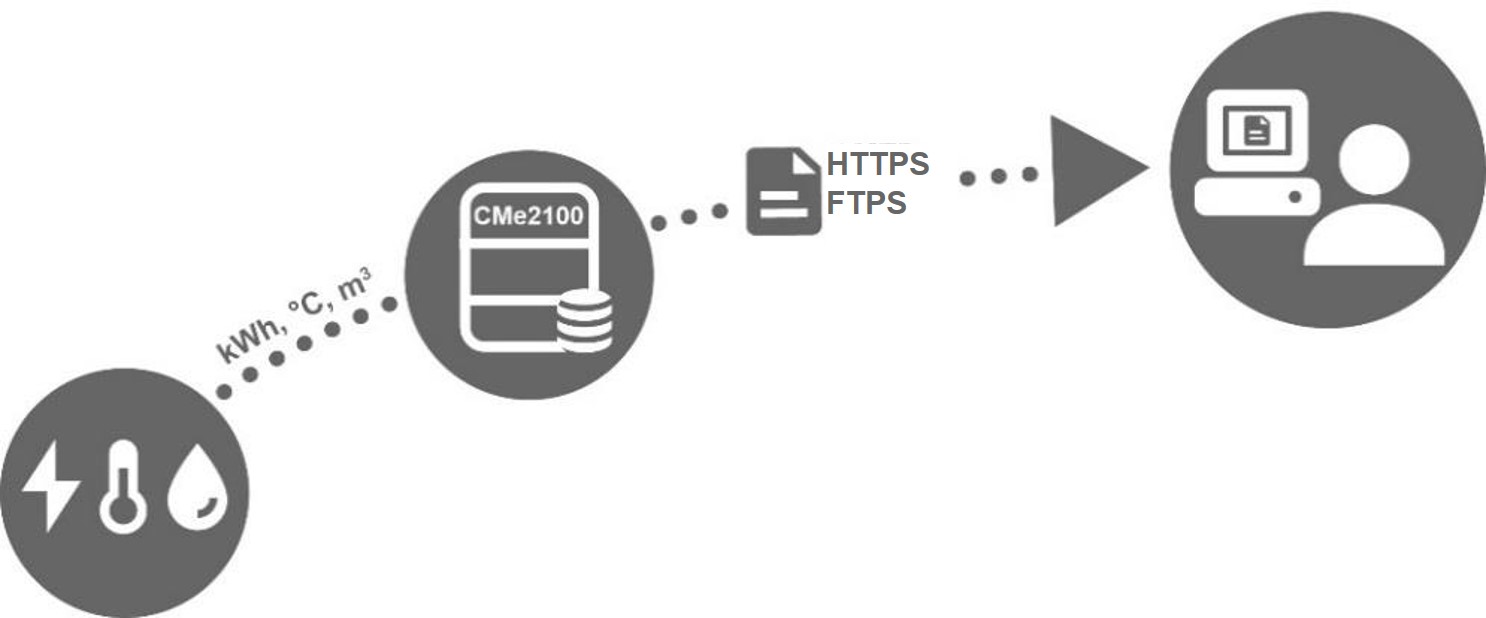

Mätning med integrerad statistik

Funktioner

CMe2100 kan utföra avläsningar och leverera mätvärden från alla typer av M-busmätare, oavsett tillverkare. Detta gör att det går snabbt och enkelt att integrera enheten i ett befintligt M-Bussystem.

Produktens huvudfunktioner inkluderar:

  • CMe2100 G3: En integrerad M-Busmaster som kan driva upp till 8 enhetslaster, 8T. Genom att använda en M-Busmaster från Elvaco kan antalet utökas till upp till 128 enhetslaster, 128T.

  • CMe2100 LTE: En integrerad M-Busmaster som kan driva upp till 16 enhetslaster, 16T. Genom att använda en M-Busmaster från Elvaco kan antalet utökas till upp till 256 enhetslaster, 256T.

  • Anpassade mätvärdesrapporter via HTTP, FTP och e-post.

  • Fjärrkonfigurering av inställningar med hjälp av mobilnäten.

Kompatibilitet och tillägg

Mätarkompatibilitet

CMe2100 är kompatibel med ett brett utbud av mätare, inklusive:

  • Alla typer av M-Bus mätare, oavsett tillverkare.

  • Följande temperatur- och fuktighetssensorer, tillverkade av Elvaco:CMa10, CMa10w, CMa11, CMa11w, CMa12w, CMa20, CMa20w.

  • Alla ABB elmätare med IR-gränssnitt.

Möjlighet att utöka enhetsbelastning

CMe2100 kan användas med valfri M-Busmaster från Elvaco för att öka antalet mätare den kan hantera.

CMe2100 G3 kan som standard driva upp till 8 enhetslaster (där en last motsvarar 1,5 mA) och har en programvarugräns på 128 mätare

CMe2100 LTE kan som standard driva upp till 16 enhetslaster (där en last motsvarar 1,5 mA) och har en programvarugräns på upp till 256 mätare (beroende på programvarulicens).

Avläsning av trådbundna och trådlösa M-Busmätare

CMe2100 kan utföra avläsningar av trådbundna M-Busmätare, trådlösa M-Busmätare eller en kombination av båda. För att kunna läsa trådlösa M-Busmätare måste gatewayen kombineras med en trådlös M-Busmottagare, till exempel Elvacos CMeX50.

Notera

Alla förlängningsenheter (trådlösa M-Busmottagare och M-Busmastrar) från Elvaco har IR-gränssnitt för att möjliggöra kommunikation utan några kablar.

Notera

Elvaco erbjuder lådbyggda nyckelfärdiga lösningar, där alla nödvändiga produkter är förkonfigurerade, direkt från fabrik.

Översikt

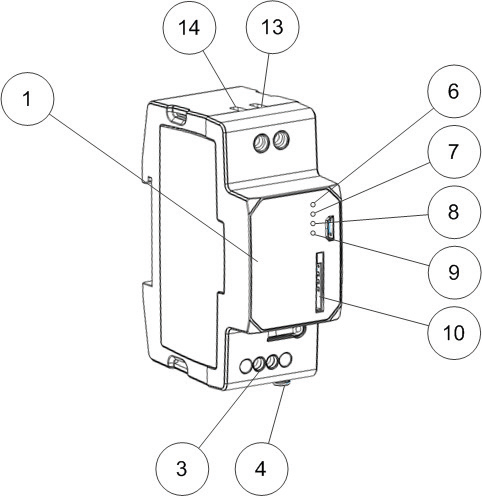

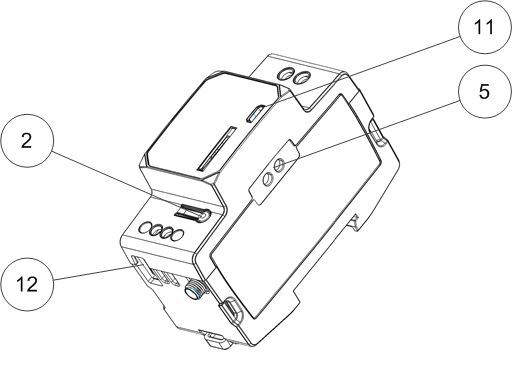

Knappar och indikatorer

  1. Serienummer

  2. Tryckknapp

  3. M-Buskontakt

  4. SMA-antennanslutning

  5. IR-gränssnitt

  6. Status-LED (grön)

  7. Fel LED (röd)

  8. Nätverks-LED (gul)

  9. Blå LED (används ej)

  10. SIM-korthållare

  11. USB-slavkontakt

  12. USB-masterkontakt

  13. Strömförsörjning L

  14. Strömförsörjning N

LED-indikeringar

Tabell 1. Grön och röd LED-indikator

Grön LED-indikator

RÖD LED

Produktens status

Visuell

Permanent avstängd

Permanent avstängd

Stäng av eller utför omstart.

Permanent på

Permanent på

Ström på.

1500 ms på / 100 ms av

Permanent avstängd

Normal drift.

1500 ms på / 100 ms av

Permanent på

Kortslutning eller överström på M-Bus.

1500 ms på / 100 ms av

800 ms på / 800 ms av

Inget SIM-kort installerat.

1500 ms på / 100 ms av

100 ms på / 1500 ms av

Ej ansluten till nätverk.

Tabell 2. Gul LED-indikator

Gul LED-indikator

Produktens status

Visuell

Permanent avstängd

Stäng av eller pågående omstart

500 ms på / 500 ms av

Begränsad nätverkstjänst på grund av något av följande skäl:

  • Inget SIM-kort installerat.

  • Fel PIN-kod

  • Nätverkssökning pågår.

10 ms på / 990 ms av (endast förCMe2100 G3 )

GSM CS-datasamtal eller GSM-röstsamtal pågår eller upprättas.

10 ms på / 1990 ms av

Pågående dataöverföring.

10 ms på / 3990 ms av

Produkt registrerad på ett nätverk och ingen pågående dataöverföring.

Konfiguration och administration

CMe2100/CMi2110/CMe2130 har en inbyggd kommandotolk som analyserar alla inkommande kommandon som utförs i SMS eller Telnet-läge. Som standard skapar alla kommandon ett svar från produkten. Produkten svarar med OK om kommandot har slutförts korrekt. Om inte kommer produkten att svara med ERROR [Error description].

Varje CMe2100/CMi2110/CMe2130-kommando motsvarar en säkerhetsnivå. Beroende på den nivån kan en säkerhetskod behövas för att utföra vissa kommandon. Det är viktigt att notera att säkerhetsfunktionen som standard är inställd på av och måste aktiveras. För att lära dig mer om hur du konfigurerar säkerhetsinställningarna för CMe2100/CMi2110/CMe2130, seSäkerhetsfunktioner.

Konfiguration genom SMS

CMe2100/CMi2110/CMe2130 konfigureras vanligtvis med en mobiltelefon. Varje operation utförs sedan genom att skicka ett SMS till telefonnumret som är registrerat på SIM-kortet som är installerat i produkten. Om säkerhetsfunktionen är aktiverad måste SMS:et börja med rätt säkerhetskod, separerat med semikolon eller radbrytning från resten av SMS:et. Till exempel: 2222;qset email

Som standard startar varje SMS-meddelande från CMe2100/CMi2110/CMe2130 med en rad som visar produktens namn och serienummer. Bilden nedan illustrerar hur ett kommando skickat via SMS och ett produktsvar kan se ut.


Konfiguration med Telnet

CMe2100/CMi2110/CMe2130 kan konfigureras av Telnet med alla typer av Telnet-programvara.

Notera

Om säkerhetsfunktionen är aktiverad måste användaren logga in på produkten med login-kommandot innan något annat kommando kan utföras.
