Installation
Produkten monteras på en DIN-skena. Fästet på undersidan används för att fästa och lossa produkten från skenan. Av säkerhetsskäl måste matningspunkterna täckas efter installation.
Ett SIM-kort måste installeras i CMe2100 för att den ska använda mobilnätet.
-
Anslut huvudströmförsörjningen till skruvklämmorna, strömförsörjningen L och strömförsörjningen N. Nätspänningen bör ligga inom intervallet 100-240 VAC, 50/60 Hz.
-
Anslut strömförsörjningen till en tydligt markerad, lättillgänglig strömbrytare för att säkerställa att produkten kan stängas av under underhålls- eller servicearbete.

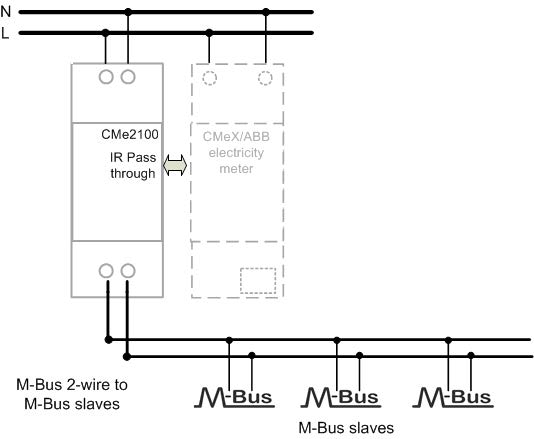

M-Bus är ett multi-drop 2-trådssystem utan polaritet. M-Busterminalen på CMe2100kan ansluta upp till 8 Mbus-mätare (CMe2100 G3) eller 16 mätare (CMe2100 LTE). Kapaciteten kan utökas till upp till 128 mätare (CMe2100 G3) eller 256 mätare(CMe2100 LTE) genom att använda en M-Busmaster från Elvacos produktportfölj. Använd en kabel med en diameter på 0,25-1,5 mm2 exempelvis en vanlig telefonkabel (EKKX 2x2x0,5), för att ansluta mätarna till M-Busterminalen.
Vad gäller CMe2100 G3 ingår stubbantenn vid köp av produkten. Använd antennen genom att ansluta den till SMA-kontakten.
Notera
Om enheten är monterad inuti ett metallskåp, eller om signalstyrkan är otillräcklig (3 eller mindre), bör en extern antenn användas istället för stubbantennen.
För CMe2100 LTE och för CMe2100 G3 med otillräcklig signalstyrka bör en extern antenn anslutas till SMA-kontakten. Externa antenner beställs separat. Besök gärna Elvaco Tillbehör för att hitta ett antennalternativ som passar den avsedda applikationen.
Observera
Produkten ska anslutas till antennen när kabeldragningen av antennkabeln är klar. Annars kan SMA-anslutningen skadas.
Genom att använda IR-gränssnittet, kan CMe2100 kommunicera med Elvaco M-Bus Masters och Wireless M-Bus Receivers (CMeX-serien) samt ABB elmätare utan att använda några kablar. Montera CMe2100 bredvid den andra enheten, med IR-gränssnitten för de två produkterna vända mot varandra. Innan du försöker använda IR-gränssnittet, se till att ta bort IR-skölden.
Produkten har en USB-masterport som kommer att användas för kommande produktfunktioner.
Produkten har en USB-slavport som kommer att användas för kommande produktfunktioner.
Så snart som CMe2100/CMi2110/CMe2130 har monterats, slagits på och mätare har anslutits, kan du snabbt komma igång med produkten genom att köra installationskommandot och ställa in en e-postmottagare för push-rapporter. Efter att ha gjort det kommer CMe2100/CMi2110/CMe2130 att:
-
Läsa av alla installerade mätare en gång i timmen, med en baud rate på 2400 bit/s.
-
Skicka en push-rapport via e-post klockan 00:00 varje dag.
Använd dessa standardinställningar för att komma igång med produkten:
-

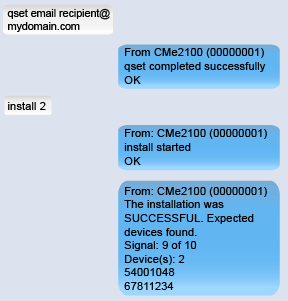

För att ställa in e-postmottagaren för den dagliga push-rapporten, skicka följande kommando till CMe2100/CMi2110/CMe2130. Produkten svarar med ett SMS som bekräftar att mottagaren har ställts in.
qset email [recipient]
-
För att starta installationen av mätarna, skicka följande kommando till CMe2100/CMi2110/CMe2130. Produkten svarar med ett SMS som bekräftar att installationen har startat och ett extra SMS när den har slutförts.
install [expected number of meters]
|
Variabel |
Förklaring |
Inställningar |
|---|---|---|
|
Recipient |
E-postadressen till den avsedda mottagaren av den dagliga push-rapporten. |
Giltig e-postadress |
|
Expected number of meters |
Antalet mätare som CMe2100/CMi2110/CMe2130 kan förvänta sig att hitta i installationsprocessen. |
Godtyckligt heltal |
