Drift

Grundläggande drift

Den grundläggande driften ger instruktioner om hur du kommer igång med de mest grundläggande funktionerna och konfigurationerna av CMe2100/CMi2110/CMe2130. Efter att ha utfört varje steg som beskrivs kommer produkten att utföra schemalagda mätaravläsningar och leverera anpassade push-rapporter med mätvärden. Läs igenom varje avsnitt noggrant.

Starta produkten

När den har anslutits till en strömkälla kommer CMe2100 att vara redo att användas efter att ha genomgått en uppstartssession inom en tidsram på 30 sekunder till en minut.

Installera mätare

Innan CMe2100/CMi2110/CMe2130 kan läsa av mätare måste man installera mätare. Som en del av installationsprocessen kommer CMe2100/CMi2110/CMe2130 att synkronisera sin tid med en offentlig tidsserver. Produkten är inställd på att använda NTP-servern se.pool.ntp.org för tidssynkronisering som standardalternativ.

CMe2100/CMi2110/CMe2130 stöder tre olika sätt att adressera mätare på M-Bus: primäradressering, sekundäradressering och Elvaco trådlös M-Busadressering. En beskrivning av varje läge finns i följande tabell.

Adresseringsläge	Förklaring
Primäradressering	CMe2100/CMi2110/CMe2130 använder mätarens primäradress, som ställs in av slutanvändaren vid adressering av mätare på M-Bus. Notera Gäller endast trådad M-Bus.
Sekundäradressering	CMe2100/CMi2110/CMe2130 använder sekundäradressen för mätaren, som ställts in av tillverkaren vid adressering av mätare på M-Bus. Sekundäraadresseringsläget används som standard och är det rekommenderade alternativet eftersom det säkerställer att varje mätare adresseras på ett unikt sätt. Notera Gäller endast trådad M-Bus.
Utökad sekundäradressering	CMe2100/CMi2110/CMe2130 kombinerar den utökade adressen för en trådlös M-Busmottagare och sekundäradressen för en mätare vid adressering av mätare på M-Bus. Notera Gäller endast trådlös M-Bus.

Tips

Efter att installationen har slutförts kommer CMe2100/CMi2110/CMe2130 automatiskt att läsa av alla installerade mätare en gång i timmen och leverera en push-rapport till alla e-postmottagare som är inställda som standard kl. 00:00 varje dag. För information om hur du konfigurerar dessa standardinställningar, se Schemalägg mätaravläsningar och Konfigurera vanliga push-rapport-inställningar.

Installera trådbundna M-Busmätare

Så här installerar du trådbundna M-Busmätare:

Skicka följande kommando till produkten.

install [expected numbers of meters]

Produkten svarar med ett SMS som bekräftar att installationen har startat.

När installationen är klar kommer produkten att skicka ett extra SMS med information om antalet installerade mätare och deras adresser. Installationen kan ta upp till 20 minuter att slutföra, beroende på antalet mätare.

Som en del av installationsprocessen kommer CMe2100/CMi2110/CMe2130 att synkronisera tiden med en offentlig tidsserver.

Variabel	Förklaring	Inställningar
expected number of meters	Denna variabel kan inkluderas vid behov. Den ställer in antalet mätare som CMe2100/CMi2110/CMe2130 kan förvänta sig att hitta i installationsprocessen. Att inkludera denna variabel kan påskynda installationen genom att den informerar produkten när alla mätare har hittats och när sökningen efter fler mätare bör avslutas.	Godtyckligt heltal

Installera trådlösa M-Busmätare

CMe2100/CMi2110/CMe2130 kombinerar den förbättrade adressen för en trådlös M-Busmottagare och sekundäradressen för en mätare vid adressering av mätare på M-Bus. Den förbättrade sekundäradressen innefattar en kombination av mätarens sekundäradress och M-Busmottagarens förbättrade adress, och definierar därigenom hela kommunikationskedjan.

För att installera trådlösa M-Busmätare måste adresseringsläget ställas in på esecondary. Dessutom är installationen identisk med trådade M-Busmätare.

Tips

CMe2100/CMi2110/CMe2130 använder automatiskt den trådlösa M-Busmottagaren som har upprättat den bästa anslutningen med varje specifik mätare.

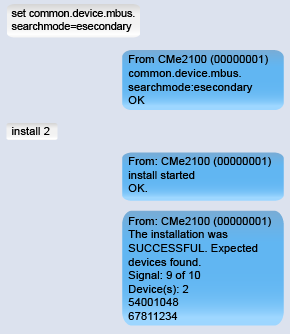

Så här installerar du trådlösa M-Busmätare:

Skicka följande kommando till produkten för att ställa in dess adresseringsläge till Elvaco trådlös M-bus.

set common.device.mbus.searchmode=esecondary

Produkten svarar med ett SMS som bekräftar att adresseringsläget har ställts in.
Skicka följande kommando till produkten för att starta installationen.

install [expected number of meters

Produkten svarar med ett SMS som bekräftar att installationen har startat.

När installationen är klar kommer produkten att skicka ett extra SMS med information om antalet installerade mätare och deras adresser. Installationen kan ta upp till 20 minuter att slutföra.

Som en del av installationen kommer CMe2100/CMi2110/CMe2130 att synkronisera tiden med en offentlig tidsserver.

Variabel	Förklaring	Inställningar
expected number of meters	Denna variabel kan inkluderas vid behov. Den ställer in antalet mätare som CMe2100/CMi2110/CMe2130 kan förvänta sig att hitta i installationsprocessen. Att inkludera denna variabel kan påskynda installationen genom att den låter veta produkten när alla mätare har hittats och när sökningen efter fler mätare bör avslutas.	Godtyckligt heltal

Installera mätare med hjälp av en konfigurationsfil

En mätarinstallation kan utföras genom att man kör en konfigurationsfil. CMe2100/CMi2110/CMe2130 ansluter sedan till Elvacos server, laddar ner en CAD-fil och synkroniserar dess inställningar med den. På så sätt kan man enkelt konfigurera en anpassad installation, inklusive vilka inställningar som ska användas och vilka mätare som ska installeras. Kontakta Elvaco AB .

Så här utför du en installation med hjälp av en konfigurationsfil:

Skicka följande kommando till produkten.

install [expected number of meters] [cad file]

Produkten svarar med ett SMS som bekräftar att installationen har startat.

När installationen är klar kommer produkten att skicka ett extra SMS med information om antalet installerade mätare och deras adresser. Installationen kan ta upp till 20 minuter att slutföra.

Som en del av mätarinstallationen kommer CMe2100/CMi2110/CMe2130 att synkronisera tiden med en offentlig tidsserver.

Variabel	Förklaring	Inställningar
expected number of meters	Det maximala antalet mätare som CMe2100/CMi2110/CMe2130 kan förvänta sig att hitta i installationsprocessen. Detta fält måste inkluderas när du utför en installation med en konfigurationsfil.	Godtyckligt heltal
cad file	Namnet på den konfigurationsfil som CMe2100/CMi2110/CMe2130 kommer att ladda ner och synkronisera med.	Namn på en giltig CAD-fil

Schemalägg mätaravläsningar

Efter installationen av mätaren har slutförts kommer CMe2100/CMi2110/CMe2130 som standard att läsa alla mätare en gång i timmen. Detta standardalternativ kan konfigureras genom att ställa in ett nytt mätaravläsningsschema.

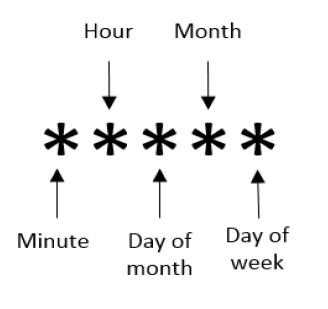

Ett mätaravläsningsschema kan väljas från följande tabell eller en godtycklig uppsättning med hjälp av cron-uttryck. För att lära dig mer om cron-uttryck, seAnpassa tjänst- och jobbscheman med hjälp av cron-format.

Tidsintervall	Förklaring
5 min	En mätaravläsning görs var 5:e minut.
15 min	En mätaravläsning görs var 15:e minut.
1 timme	En mätaravläsning görs varje timme.
12 timmar	En mätaravläsning görs var 12:e timme.
1 dag	En mätaravläsning görs varje dag kl. 00:00.
1 vecka	En mätaravläsning görs varje måndag kl. 00:00.
1 månad	En mätaravläsning görs den första dagen i varje månad kl. 00:00.

Ställa in ett mätaravläsningsschema

Skicka kommandot till produkten.

sch storevalue [time interval]

Produkten svarar med ett SMS som bekräftar att avläsningsschemat har ställts in.

Variabel	Förklaring	Inställningar
time interval	Schemat enligt vilket CMe2100/CMi2110/CMe2130 kommer att utföra mätaravläsningar.	5min, 15min, 1hour, 12hours, 1day, 1week, 1month

Tryck på rapportinställningar

Push-rapporter levererar data från mätaravläsningar till utvalda mottagare enligt ett valt tidsschema och vald rapportmall. Push-rapporter kan skickas via e-post, SMS, laddas upp som en nedladdningsbar fil på en FTP-server eller till en server med en HTTP-webbtjänst. Det första steget är att ställa in standardmottagarens alternativ för vart och ett av alternativen som kommer att användas. En komplett lista över de konfigurerbara inställningarna för varje typ av mottagare finns iKonfigurerbara inställningar.

Konfigurera standardinställningar för push-rapport via e-post

Skicka följande kommando till produkten.

qset -[recipient] [e-mail server] [username] [password]
Tips
- Ytterligare e-postmottagare kan läggas till när som helst genom att använda följande kommando:

  qset e-mail + [recipient]
- Genom att använda följande kommandon kan kopior och dolda kopior läggas till för en push-rapport:
  set common.email.cc=[recipient]

  set common.email.bcc=[recipient]
Produkten svarar med ett SMS som bekräftar att standardinställningarna för e-post har konfigurerats.

Variabel	Förklaring	Inställningar
recipient	E-postadresserna till alla avsedda standardmottagare av push-rapporter är separerade med ett kommatecken.	Lista över giltiga e-postadresser.
e-mail server	SMTP-servern (e-post) som används av CMe2100/CMi2110/CMe2130 för att leverera push-rapporter via e-post. Elvaco tillhandahåller en SMTP-server, som är gratis att använda och som är inställd som standard för alla CMe2100/CMi2110/CMe2130 produkter. Detta fält är därför valfritt.	Giltig SMTP-server (e-post).
username	Användarnamnet används av CMe2100/CMi2110/CMe2130 för att komma åt SMTP-servern.	Text
password	Lösenordet som används av CMe2100/CMi2110/CMe2130 för att komma åt SMTP-servern.	Text


Konfigurera standardinställningar för FTP push-rapport

Skicka följande kommando till produkten.

qset ftp [ftp server][port] [username] [password] [remotedir]

Produkten svarar med ett SMS som bekräftar att FTP-standardinställningarna har konfigurerats.

Variabel	Förklaring	Inställningar
ftp server	FTP-servern där FTP push-rapporter kommer att laddas upp. Kontakta din IT-administratör för mer information om vilken FTP-server ditt företag använder.	Giltig FTP-server.
port	FTP-serverportnummer.	Giltigt portnummer
username	Användarnamnet används av CMe2100/CMi2110/CMe2130 för att komma åt FTP-servern.	Godtycklig text
password	Lösenordet som används av CMe2100/CMi2110/CMe2130 för att komma åt FTP-servern.	Godtycklig text
remotedir	Katalogen där FTP push-rapporter kommer att laddas upp.	Giltig katalog på FTP-servern.

Konfigurera HTTP-standardinställningar för push-rapporter

Skicka följande kommando till produkten.

qset http [server url] [username] [password] [authmode]

Produkten svarar med ett SMS som bekräftar att HTTP-standardinställningarna har konfigurerats.

Variabel	Förklaring	Inställningar
server url	URL:en till HTTP-servern där HTTP-push-rapporter kommer att laddas upp. Kontakta din IT-administratör för mer information om vilken HTTP-server ditt företag använder.	URL för giltig HTTP-server.
username	Användarnamnet används av CMe2100/CMi2110/CMe2130 för att komma åt HTTP-servern.	Godtycklig text
password	Lösenordet används av CMe2100/CMi2110/CMe2130 för att komma åt HTTP-servern.	Godtycklig text
authmode	Autentiseringsläget används vid anslutning till HTTP-servern.	ingen, grundläggande


Konfigurera standardinställningar för SMS-push-rapport

Skicka följande kommando till produkten.

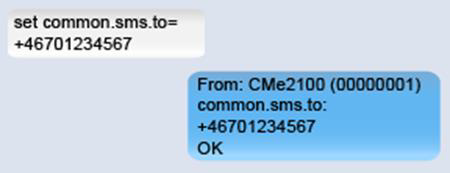

set common.sms.to [phone numbers]

Produkten svarar med ett SMS som bekräftar att listan med telefonnummer har ställts in.

Variabel	Förklaring	Inställningar
phone numbers	En lista med telefonnummer, separerade med ett kommatecken, kommer att vara standardmottagare för SMS-push-rapporter.	En lista över giltiga telefonnummer.

Push-rapporter och händelserapporter

CMe2100/CMi2110/CMe2130 stöder två typer av rapporter, push-rapporter och händelserapporter. Skillnaden mellan de två förklaras i följande tabell. CMe2100/CMi2110/CMe2130 stöder fyra olika rapportleveransprotokoll: HTTP, FTP, e-post och SMS. Varje leveransprotokoll har flera fördefinierade rapportmallar, vilka avgör hur rapporten ska levereras. Till exempel, genom att välja en e-postrapportmall, kommer berörd rapport att levereras via e-post.

Rapportmallsnummer börjar alltid med 1 för e-post, 2 för FTP och 3 för HTTP. Till exempel, e-postrapportmallen 1101 (2101 för FTP, 3101 för HTTP) kommer att strukturera alla mätvärden i ett enda inlägg medan mallen 1112 (2112 för FTP, 3112 för HTTP) skickar mätvärdena i en Excel-fil. Alla FTP-, HTTP-, e-post- och SMS-rapportmallar listas i rapportmallarna.

Tips

För att lära dig mer om de olika rapportmallarna, gå till http://www.elvaco.com och välj Nedladdningar.

Tabell 3. Typer av rapporter

Typ av rapport	Förklaring
Push-rapport	Push-rapporter levererar mätvärden enligt en vald rapportmall och tidsschema.
Händelserapport	Händelserapporter utlöses av en viss händelse som äger rum i CMe2100/CMi2110/CMe2130. Ett schema kan därför inte sättas för denna typ av rapporter.

Schemaläggning av push-rapporter

Det finns fem olika push-rapporter, rapport1 - rapport5. Var och en är lätt att aktivera och inaktivera med inställningskommandot. Ett push-rapportschema ställs in med de fördefinierade tidsintervallvärdena från Tabell 4, ”Tryck på alternativ för rapportschema” eller genom att använda cron-uttryck. För att lära dig mer om cron-uttryck seAnpassa tjänst- och jobbscheman med hjälp av cron-format.

Notera

Mottagarinformation som läggs till för individuella push-rapporter åsidosätter standardinställningarna för mottagare. Till exempel kommer inställning av en e-postmottagare för rapport1 att användas istället för standardalternativet för e-postmottagare.

Tabell 4. Tryck på alternativ för rapportschema

Tidsintervall	Förklaring
1 min	En push-rapport, som innehåller alla sparade värden från senaste minuten, skickas en gång i minuten.
5 min	En push-rapport, som innehåller alla sparade värden från de senaste fem minuterna, skickas en gång var 5:e minut.
10 min	En push-rapport, som innehåller alla sparade värden från de senaste tio minuterna, skickas en gång var tionde minut.
15 min	En push-rapport, som innehåller alla sparade värden från de senaste 15 minuterna, skickas en gång var 15:e minut.
20 min	En push-rapport, som innehåller alla sparade värden från de senaste 20 minuterna, skickas en gång var 20:e minut.
30 min	En push-rapport, som innehåller alla sparade värden från de senaste 30 minuterna, skickas en gång var 30:e minut.
1 timme	En push-rapport, som innehåller alla lagrade värden från den senaste timmen, skickas en gång i timmen.
12 timmar	En push-rapport, som innehåller alla lagrade värden från de senaste 12 timmarna, skickas en gång var 12:e timme.
1 dag	En push-rapport, som innehåller alla lagrade värden från den senaste dagen, skickas kl. 00:00 varje dag.
1 vecka	En push-rapport, som innehåller alla lagrade värden från den senaste veckan, skickas varje måndag kl. 00:00.
1 månad	En push-rapport, som innehåller alla lagrade värden från den senaste månaden, skickas den första dagen i varje månad kl. 00:00.

Så här schemalägger du en push-rapport:

Skicka följande kommando till produkten för att få push-rapporten levererad till standardmottagarna, enligt det inställda schemat och mallen.

sch [report] [schedule] [template]
Genom att utöka följande kommando kommer standardmottagarna att åsidosättas av den nya mottagarinformationen som har lagts till för den specifika push-rapporten.

sch [report] [schedule] [template] [type of recipient]= [recipient]

Produkten svarar med ett SMS som bekräftar att schemat för push-rapporter har ställts in.

Tabell 5. Schemaläggning av push-rapporter

Variabel	Förklaring	Inställningar
report	Rapporten ska konfigureras. Det finns fem olika push-rapporter.	report1, report2, report3, report4, report5
schedule	Schemat enligt vilket push-rapporten kommer att levereras.	Ett valt värde från Tabell 4, ”Tryck på alternativ för rapportschema”
template	Numret på en rapportmall. Den valda mallen avgör till vilken typ av mottagare push-rapporten kommer att levereras. Om du till exempel ställer in mallen till 1101 (e-postmall) levereras push-rapporten endast till e-postmottagare. Alla rapportmallar finns på Elvacos webbplats, http://www.elvaco.com	Giltigt rapportmallsnummer.
type of recipient	Typen av mottagare till vilken push-rapporten kommer att levereras. SeTabell 6, ”Push-rapportprotokoll” för mer information.	`email.to, ftp.server, http.url, sms.to` email.to, ftp.server, http.url, sms.to
recipient	Adresserna till mottagarna av push-rapporten.	Giltiga e-postadresser, telefonnummer eller serveradresser.

Tabell 6. Push-rapportprotokoll

Fält	Förklaring
email.to	Används för att skapa en lista över e-postadresser som ska ta emot push-rapporten.
ftp.server	De används för att sätta upp en FTP-server där push-rapporten laddas upp som nedladdningsbara filer.
http.url	Används för att ställa in en HTTP-server, där push-rapporter kommer att laddas upp.
sms.to	Används för att skapa en lista med telefonnummer för att ta emot push-rapporter via SMS.

Aktiverar händelserapporter

Det finns fem olika händelser för CMe2100/CMi2110/CMe2130, var och en beskrivs i Tabell 8, ”Lista över händelser”. Om en händelse utlöses kommer en händelserapport att levereras till alla standardmottagare för e-post.

Så här aktiverar du en händelserapport:

Skicka följande kommando.

set [event]. enabled=true

Produkten svarar med ett SMS som bekräftar att händelserapporten har aktiverats.

Tabell 7. Aktivera händelserapporter

Variabel	Förklaring	Inställningar
event	Händelsen som kommer att utlösa händelserapporten.	Ett godtyckligt kommando från Tabell 8, ”Lista över händelser”

Tabell 8. Lista över händelser

Variabel	Förklaring	Kommando
reboot event	Utlöses när CMe2100/CMi2110/CMe2130 genomgår en omstart.	rebootevent
balance event	Utlöses när SIM-kortets kreditsaldo faller under en fastställd gräns.	balanceevent
firmware update	Utlöses när mjukvaran uppdateras för CMe2100/CMi2110/CMe2130.	fwupate
software update	Utlöses när programvaran uppdateras för CMe2100/CMi2110/CMe2130.	swupdate
software update synchronization	Utlöses när CMe2100/CMi2110/CMe2130 utföra en synkronisering som en del av programvaruuppdateringen.	swupdatesynchandler

För saldohändelsen kan kreditgränsen för SIM-kortet som ska utlösa rapporten ställas in.

Så här ställer du in kreditgränsen för saldohändelsen:

Skicka följande kommando till produkten.

set.common.event.balance.low=[credit limit]

Produkten svarar med ett SMS som bekräftar att kreditgränsen har konfigurerats.

Tabell 9. Balansera låg kreditgräns

Variabel	Förklaring	Kommando
credit limit	Kreditgränsen kommer att utlösa balanshändelserapporten.	Ett godtyckligt nummer.

Ladda ner en driftrapport

Efter att ha utfört en mätarinstallation och ställt in scheman för push-rapporter ska man alltid ladda ner en driftrapport. Den innehåller information om alla aktuella inställningar, inklusive installerade mätare och push-rapport-mottagare. På begäran kommer driftrapport att levereras till alla e-postmottagare. För mer information om driftrapporter, se Sysreport – Skapa en systemrapport,Systemkommandon.

Begär en driftrapport

Skicka ett SMS med följande kommando till produkten.

sysreport

Produkten svarar med ett SMS som bekräftar att rapporten har startat, och driftrapporten kommer att levereras till alla e-postmottagare.

Vanlig drift

När produkten väl är igång och du förstår dess grundläggande funktioner kan ytterligare funktioner förbättra dess prestanda.

Konfigurera inställningar med hjälp av en inställningskommandofil

En inställningskommandofil kan användas för att snabbt konfigurera alla önskade inställningar för din produkt. CMe2100/CMi2110/CMe2130 kommer att ansluta till Elvacos server och ladda ner en CAD-fil för att synkronisera dess inställningar.

Så här konfigurerar du produktinställningar med hjälp av en inställningskommandofil:

Skicka följande kommando till produkten.

sync [cad file]

Tips

Kontakta Elvaco innan du utför synkronisering för att möjliggöra skapandet av en CAD-fil anpassad efter dina behov.

Produkten svarar med ett SMS som bekräftar att synkroniseringen har lyckats.

Tabell 10. Konfigurera inställningar med hjälp av en inställningskommandofil

Variabel	Förklaring	Inställningar
cad file	Namnet på inställningskommandofilen som CMe2100/CMi2110/CMe2130 kommer att ladda ner och använda för att synkronisera dess inställningar. Kontakta Elvaco AB .	Namnet på en giltig CAD-fil.


Kontrollera produkt- och mätarinställningar

Flera kommandon kan användas för att kontrollera aktuell status och inställningar CMe2100/CMi2110/CMe2130. Som huvudkällor kan du använda:

Statusrapporten ger information om tid och nätverksinställningar samt produktens täckning. För mer information om statusrapporten, se Status – Begär statusinformation,Statuskommandon.
Systemrapporten ger information om produktinställningar och aktuell status, alla installerade mätare och alla konfigurerbara variabler. För mer information om systemrapporten, se Sysreport – Skapa en systemrapport, Systemkommandon.

Begär en statusrapport

Skicka följande kommando till produkten.

status

För mer information, seStatuskommandon . I standardstatusrapporten kommer informationen i Tabell 11, ”Standardstatusrapport” att ingå.

Produkten svarar med en statusrapport. Det är möjligt att anpassa informationen som ingår i statusrapporten.

Tabell 11. Standardstatusrapport

Fält	Förklaring
Time	Datum och tid som har ställts in för produkten.
Uptime	Den totala tiden produkten har körts sedan den senaste omstarten.
Signal	Ett värde mellan 1-10, beskriver styrkan på mobilnätets signal som tas upp av produkten.
Provider	Namnet på SIM-kortsoperatören.
GPRS	Information om produktens GRPS-täckning.
APN	APN används för att ansluta till mobilnätet.

Begär en systemrapport

Skicka följande kommando till produkten.

sysreport

Produkten svarar med ett SMS som bekräftar att systemrapporten har startat. Ett extra SMS kommer att skickas när systemrapporten har levererats till alla standard e-postmottagare.

Kontrollerar aktuella inställningar

Genom att använda kommandot "get" kan individuella inställningar för CMe2100/CMi2110/CMe2130 enkelt kontrolleras, till exempel standardmottagare för e-post. För mer information om kommandot "get", se Get – Kontrollera konfigurationsvärden,Konfigurationskommandon.

Så här kontrollerar du individuella aktuella inställningar:

Skicka följande kommando till produkten.

get common.[product setting]

Ett urval av inställningar som kan visas med kommandot "get" listas i Tabell 13, ”Val av konfigurationsvärden”.

Produkten svarar med ett SMS som visar det konfigurationsvärde som för närvarande används för den specifika inställningen.

Tabell 12. Hämta produktinställningar

Variabel	Inställningar	Förklaring
product setting	Inställningen av CMe2100/CMi2110/CMe2130 som du vill visa.	Ett godtyckligt kommando från Tabell 13, ”Val av konfigurationsvärden”.

Tabell 13. Val av konfigurationsvärden

Variabel	Förklaring	Kommando
e-mail recipients	Standardmottagaren för e-post är inställda på att ta emot aktiverade push-rapporter för e-post.	common.email.to
e-mail server	Standard-e-postserver är inställd.	common.email.server
ftp server	FTP-servern är inställd på att ta emot aktiverade FTP push-rapporter.	common.ftp.server
http server	URL-adressen till HTTP-servern är inställd för att ta emot aktiverade HTTP push-rapporter.	common.http.url
sms recipients	Listan med telefonnummer är inställd för att ta emot aktiverade push-rapporter.	common.sms.to
trusted phone numbers	Listan över betrodda telefonnummer som kan komma åt CMe2100/CMi2110/CMe2130.	common.security.nraccesslist
trusted ip addresses	Listan över betrodda IP-adresser som har tillgång till CMe2100/CMi2110/CMe2130.	common.security.ipaccesslist
search mode	Sättet mätare adresseras på M-Bus.	common.device.mbus.searchmode
baud rate	Kommunikationshastigheten vid M-Bus.	common.device.mbus.searchbaud
product name	Namnet som används av CMe2100/CMi2110/CMe2130 att identifiera sig i push-rapporter.	common.product.name

Kontroll av systemets driftstatus

CMe2100/CMi2110 /CMe2130 använder en systemlogg för att logga händelser som äger rum på M-Bus. Varje loggpost motsvarar en allvarlighetsnivå, vilket gör det möjligt att justera innehållet i systemloggen genom att ställa in den lägsta allvarlighetsnivån för loggade händelser. Tabell 14, ”Allvarlighetsnivåer för systemloggen” beskriver varje nivå.

Genom att exempelvis ställa in allvarlighetsgraden till 0 kommer alla systemhändelser med en allvarlighetsgrad på noll eller högre att loggas. För mer information om systemloggen, se Loggrapport – Skapa en systemloggrapport, Statuskommandon.

Tabell 14. Allvarlighetsnivåer för systemloggen

Värde	Förklaring
-2	Felsökningshändelser
0	Infohändelser
1	Varningshändelser
2	Felhändelser
3	Kritiska händelser
4	Undantagshändelser

Ställa in lägsta allvarlighetsgrad för loggade händelser

Så här ändrar du den lägsta allvarlighetsgraden för systemloggposter:

Skicka följande kommando till produkten.

set common.syslog.level=[minimum severity level]

Produkten svarar med ett SMS som bekräftar att den lägsta allvarlighetsgraden har ställts in.

Notera

Det rekommenderas att felsökningshändelser -2 endast loggas vid felsökning. Annars kommer systemloggen att bli full mycket snabbt, och det kan vara svårt att navigera. Loggning av felsökningshändelser kan också påverka prestandan för CMe2100/CMi2110/CMe2130 negativt.

Variabel	Förklaring	Inställningar
minimum severity level	Den nedre gränsen för de händelser som kommer att loggas.	-2, -1, 0, 1, 2, 3, 4


Begär en systemloggrapport

Skicka följande kommando till produkten.

loggrapport

Produkten svarar med ett SMS som bekräftar att systemloggrapporten har startat. Ytterligare ett SMS skickas när en systemloggrapport har levererats till alla standardinställda e-postmottagare.

Krypteringsnycklar för trådlösa mätare

CMe2100/CMi2110/CMe2130 har ett inbyggt hanteringssystem för trådlösa krypteringsnycklar, där en mätarkrypteringsnyckel registreras i produkten för att möjliggöra dekryptering av inkommande meddelanden.

Länka en krypteringsnyckel till en enskild mätare

Så här lägger du till en mätarkrypteringsnyckel:

Skicka följande kommando till produkten.

set key. [secondary address]=[encryption key

Produkten svarar med ett SMS som bekräftar att krypteringsnyckeln kommer att användas för att dekryptera information från mätaren.

Variabel	Inställningar	Förklaring
secondary address	Mätarens sekundäradress (inställd av tillverkaren och tryckt på mätaren).	8-siffrigt nummer
encryption key	Krypteringsnyckeln med 32 tecken i hex-format används av mätaren för att kryptera meddelanden.	32 tecken i hexadecimalt format


Visar alla registrerade krypteringsnycklar

För att visa alla registrerade krypteringsnycklar som gäller för mätarna:

Skicka följande kommando till produkten.

get.key.*

Notera

Om krypteringsnyckellistan är längre än 160 tecken får den inte plats i ett SMS. Därför, om du använder flera mätare, kan systemloggen behöva användas för att visa krypteringsnycklar. En systemloggrapport kan begäras med följande kommando och kommer att skickas till alla standardmottagare för e-post.

logreport

För mer information, seBegär en statusrapport .

Produkten svarar med en lista över alla registrerade krypteringsnycklar och vilka mätare som använder dem.

Konfigurera mätarens installationsinställningar

Mätarens installationsinställningar avgör hur CMe2100/CMi2110/CMe2130 kommer att utföra mätarinstallationer. Detta inkluderar hanteringen av redan installerade mätare och det maximala antalet mätare som CMe2100/CMi2110/CMe2130 kommer att installera. För mer information om mätarinstallationsinställningar, se Installera – Hitta och installera anslutna mätare,Installations- och underhållskommandon.

Ställ in hur en mätarinstallation utförs

Skicka följande kommando till produkten för att ta bort redan installerade mätare innan du utför en ny installation.

set common.device.mbus.clean=true
Skicka följande kommando till produkten för att spara status för alla installerade mätare innan du utför en ny installation.

set common.device.mbus.keepstatus=true
Skicka följande kommando till produkten för att bestämma det maximala antalet mätare CMe2100/CMi2110/CMe2130 kommer att installera.

set common.device.mbus.maxdevices=[meter limit]

Produkten svarar med ett SMS som bekräftar varje kommando.

Variabel	Förklaring	Inställningar
meter limit	Det maximala antalet mätare som CMe2100/CMi2110/CMe2130 kommer att kunna installera.	Heltal mellan 0 och 128 mätare (CMe2100 G3 CMi2110, CMe2130)/mellan 0 och 256 mätare (CMe2100 LTE). "-1" kommer att inaktivera inställningen.

Konfigurera vanliga push-rapport-inställningar

CMe2100/CMi2110 /CMe2130 stöder följande uppsättning vanliga push-rapport-konfigurationsalternativ:

Gör ändringar i ett push-rapportschema, mall och mottagare utan att aktivera push-rapporten.
Ställ in en rubrik för att identifiera CMe2100/CMi2110/CMe2130 i HTTP-push-rapporter.
Ta bort aktuella push-rapport-mottagare.
Inaktivera aktiverade push-rapporter.

Ändra inställningen för en aktiverad push-rapport

Pushrapportinställningar kan konfigureras med hjälp av kommandot cfg. I motsats till kommandot sch gör detta att man kan ändra inställningar utan att aktivera en push-rapport (medan kommandot sch alltid aktiverar den konfigurerade push-rapporten). För mer information om kommandot cfg, se Cfg – Ändra ett kommando eller en händelsekonfiguration, Konfigurationskommandon.

Så här konfigurerar du inställningarna för en push-rapport:

Skicka följande kommando till produkten.

cfg [report] [schedule] [template] [recipient

Produkten svarar med ett SMS som bekräftar att inställningarna för push-rapporten har ändrats.

Variabel	Förklaring	Inställningar
report	Rapporten ska konfigureras. Det finns fem olika push-rapporter.	report1, report2, report3, report4, report5
schedule	Tidsschemat inom vilket push-rapporten kommer att levereras.	Ett valt värde från Tabell 4, ”Tryck på alternativ för rapportschema”.
template	Numret på en önskad rapportmall. Mallen bestämmer protokollet för push-rapporten. Till exempel, om du väljer 1101 (e-postmall), skickas push-rapporten endast till e-postmottagare. Alla rapportmallar listas i Rapportmallar. För mer information, besök Elvacos hemsida, http://www.elvaco.com/download.	Giltigt mallnummer.
recipient	Adresserna till de avsedda mottagarna av push-rapporten.	Lista över giltiga e-postadresser, telefonnummer eller en giltig serveradress.


Ställa in en HTTP-push-rapportrubrik

En HTTP-push-rapportrubrik kan användas för att identifiera den CMe2100/CMi2110/CMe2130 som skickar en push-rapport. På så sätt behöver slutanvändaren inte komma ihåg sekundäradresserna för varje CMe2100/CMi2110/CMe2130. Informationen som ska inkluderas i en HTTP-rubrik kan väljas godtyckligt.

Hur man ställer in HTTP-rubriken för en CMe2100/CMi2110/CMe2130:

Skicka följande kommando till produkten.

set common.http.header="[header]"

Produkten svarar med ett SMS som bekräftar att rubriken har ställts in.

Ta bort alla aktuella push-rapport-mottagare för ett valt protokoll

Skicka följande kommando till produkten för att ta bort alla mottagare av en specifik push-rapport.
- set common.[protocol]=
- set.[report].[protocol]=
Produkten svarar med ett SMS som bekräftar att mottagarna har tagits bort.

Variabel	Förklaring	Inställningar
report	Push-rapporten kommer att konfigureras. Det finns fem olika push-rapporter.	report1, report2, report3, report4, report5
protocol	Mottagarprotokollet som kommer att konfigureras.	email.to, ftp.server, http.url, sms.to

Ta bort individuella push-rapport-mottagare för e-post

Om mer än en standardmottagare har ställts in för en push-rapport via e-post kan enskilda mottagare tas bort på följande sätt:

Skicka följande kommando till produkten.

qset email=-[recipient]

Produkten svarar med ett SMS som bekräftar att mottagaren har tagits bort från listan över standardmottagare.

Variabel	Förklaring	Inställningar
recipient	E-postmottagaren tas bort som standardalternativ.	E-postadress för en registrerad standardmottagare av push-rapporter via e-post


Inaktiverar en aktiverad push-rapport

Skicka följande kommando till produkten.

set [report]. enabled=false

Produkten svarar med ett SMS som bekräftar att rapporten har inaktiverats.

Variabel	Förklaring	Inställningar
report	Rapporten kommer att inaktiveras. Det finns fem olika push-rapporter.	report1, report2, report3, report4, report5

Konfigurera inställningar för en individuell mätare

I vissa fall kan det vara önskvärt att använda individuella inställningar för en specifik mätare. Det görs med hjälp av kommandot device. För mer information om kommandot device, se Device – Skicka ett kommando direkt till en mätare, Mätarkommandon.

Inställning av baud rate för kommunikation med en specifik mätare

Skicka följande kommando till produkten.

device [secondary address] [baud rate]

Produkten svarar med ett SMS som bekräftar att baud rate har ställts in.

Variabel	Inställningar	Förklaring
secondary address	Mätarens sekundäradress (tryckt på mätaren).	8-siffrigt nummer
baud rate	Baud rate som bör användas av CMe2100/CMi2110/CMe2130 för att kommunicera med mätaren.	baud2400, baud9600


Avancerad drift

CMe2100 är en mycket mångsidig produkt som kan användas i många miljöer och applikationer. Avancerad drift beskriver funktionalitet som behövs i komplexa och krävande situationer. Avancerad drift används vanligtvis inte och de är ofta inte av intresse för standardanvändare.

Konfigurera tidsinställningar

För att CMe2100/CMi2110/CMe2130 ska kunna fungera korrekt måste klockan vara synkroniserad. Detta säkerställs genom att produkten kontrollerar en offentlig tidsserver två gånger om dagen. CMe2100/CMi2110/CMe2130 använder en maximal accepterad tidsskillnad, inställd på noll sekunder som standard. Det betyder att om tiden för produkten skiljer sig från serverns tid med mer än noll sekunder kommer CMe2100/CMi2110/CMe2130 att justera sin tid. I sällsynta fall kan det vara önskvärt att ändra tidsservern, tidssynkroniseringsschemat eller den maximala accepterade tidsskillnaden. För att lära dig mer om konfigurerbara tidsinställningar för CMe2100/CMi2110/CMe2130, se Tidsinställningar,Konfigurerbara inställningar.

Synkronisera tiden för produkten med tidsservern manuellt

Skicka följande kommando till produkten.

timesync

Produkten svarar med ett SMS som bekräftar att tidssynkroniseringen har startat. Ett extra SMS kommer att skickas när synkroniseringen är klar.


Ändra tidsserver

För att ändra tidsservern som används av CMe2100/CMi2110/CMe2130för tidssynkroniseringar:

Skicka ett SMS med följande kommando för att ställa in vilken typ av tidsserver som ska användas.

set common.time.mode=[server type]
Skicka ett SMS med följande kommando för att ställa in IP-adressen för tidsservern.

set common.time.[server type].server=IP address

Notera

Elvaco rekommenderar starkt att endast använda NTP som ger bättre noggrannhet, är mer robust och använder mindre nätverksbandbredd.

CMe2100/CMi2110/CMe2130 svarar med SMS som bekräftar att typen av tidsserver och tidsserver som används har ställts in.

Variabel	Förklaring	Inställningar
server type	Typen av server som används av CMe2100/CMi2110/CMe2130 för tidssynkronisering.	ntp, daytime
IP address	IP-adressen för tidsservern som CMe2100/CMi2110/CMe2130 används för att synkronisera tiden.	Giltig IP-adress

Ändra tidssynkroniseringsschemat

För att konfigurera schemat som används av CMe2100/CMi2110/CMe2130 för att kontrollera tidsservern:

Skicka följande kommando till produkten.

set timesync.cron="[cron pattern]"

Produkten svarar med ett SMS som bekräftar att schemat har ställts in.

Variabel	Förklaring	Inställningar
Cron pattern	Ett cron-uttryck som representerar schemat enligt vilket CMe2100/CMi2110/CMe2130 kommer att kontrollera tidsservern. Alla stjärnor måste separeras med ett blanksteg.	Giltigt cron-uttryck

Notera

Ett misslyckat försök med tidssynkronisering fungerar som en varning för CMe2100/CMi2110/CMe2130 att nätverket inte kan nås. Produkten utför sedan en omstart för att återinitiera nätverkslänken.

Tips

Tidssynkroniseringsschemat som ska användas beror på hur noggrant klockorna behöver synkroniseras. Om man antar att den maximala tillåtna tidsavvikelsen är i storleksordningen en minut per månad bör ett schema på var 12:e timme säkerställa att produkten har mindre än en sekunds tidsskillnad (31 dagar * 24 timmar = 744 timmar, 60 sekunder / 744 timmar * 12 timmar = 0,97 sekunder). Standardvärdet fungera bra i de flesta fall och ger tillräckligt lång timeout.

Om radiolänken mellan produkten och tidsservern är av dålig kvalitet kan värdet behöva höjas tills man uppnår tillförlitlig drift. Det är viktigt att notera att en länk av dålig kvalitet påverkar prestandan för tidssynkronisering negativt eftersom den är beroende av kommunikation med låg latens.

Inställning av maximal accepterad tidsskillnad

Hur man ställer in den maximala tillåtna tidsskillnaden som CMe2100/CMi2110/CMe2130 tillåts ha utan att justera dess tid:

Skicka följande kommando till produkten.

set common.time.acceptdiff=[maximum accepted time difference]

Produkten svarar med ett SMS som bekräftar att den maximala accepterade tidsskillnaden har ställts in.

Variabel	Förklaring	Inställningar
maximum accepted time difference	Det maximala antalet sekunder tiden som CMe2100/CMi2110/CMe2130 tillåts skilja sig från tidsservern innan en tidssynkronisering utförs.	0-86400

Konfigurera nätverksinställningar

För att produkten ska kunna ansluta till mobilnätet krävs ett åtkomstpunktsnamn (APN). Produkten kör som standard automatiska APN-inställningar och därför kommer den att upptäckas och konfigureras automatiskt. Om CMe2100/CMi2110/CMe2130 inte kan använda mobilnätet, bör du verifiera att en APN har ställts in. För att lära dig mer om produktens nätverksinställningar, se Nätverksinställningar,Konfigurerbara inställningar.

Kontrollerar APN-inställningar

Hur man kontrollerar APN-inställningen för CMe2100/CMi2110/CMe2130:

Skicka ett SMS med följande kommando till produkten.

get common.net.apn

Produkten svarar med ett SMS som visar APN-inställningen.

Ställ in APN manuellt

Skicka ett SMS med följande kommando till produkten för att inaktivera automatisk APN-tilldelning.

set common.net.autoapn=false

Produkten svarar med ett SMS som bekräftar åtgärden.
Skicka ett SMS med följande kommando till produkten.

set common.net.apn=[APN]

Produkten svarar med ett SMS som bekräftar att APN har ställts in.

Variabel	Förklaring	Inställningar
APN	APN-information för din e-postleverantör.	Giltigt APN

Ändra radioåtkomstteknik (endast tillämpligt förCMe2100 LTE)

Skicka följande kommando till produkten.

set common.rat.mode=<param>

Produkten svarar med ett SMS som bekräftar att nätverksläget har ändrats.

Variabel	Förklaring	Inställningar
change radio access technology	Det finns olika lägen och Elvaco rekommenderar att du använder ALL (standard) som gör att modulen använder bästa möjliga läge. I mycket speciella fall kan CMe2100LTE låsas till olika radioaccesstekniker.	GSM,UMTS,GSM_UMTS,LTE,UTMS_LTE,GSM_UMTS,ALL GSM = 2G UMTS = 3G LTE = 4G GSM_UMTS = 2G,3G GSM_LTE = 2G, 4G UMTS_LTE = 3G, 4G ALL = 2G,3G,4G

Begär en On Demand-rapport

On Demand-rapporten kan användas för att utföra en mätaravläsning och leverera en rapport omedelbart, utan att invänta nästa schemalagda avläsningscykel. On Demand-rapporten innehåller momentana värden för alla installerade mätare och skickas till alla standardmottagare av ett valt protokoll. Det är också möjligt att begära en On Demand-rapport endast för utvalda mätare. För mer information om On Demand-rapporten, se Momreport – Skapa en On Demand-rapport,Statuskommandon.

Begär en On Demand-rapport för alla mätare

Skicka ett SMS med följande kommando till produkten.

momreport [template]

Produkten svarar med ett SMS som bekräftar att On Demand-rapporten har startat. Ytterligare ett SMS kommer att skickas när rapporten har levererats.

Variabel	Förklaring	Inställningar
template	Antalet valda rapportmallar. Mallen bestämmer det protokoll enligt vilket On Demand-rapporten ska levereras. Om du till exempel väljer 1101 (e-postmall) kommer On Demand-rapporten att levereras via e-post. Alla mallar listas i rapportmallarna. För mer information, se Elvaco AB.	Giltigt rapportmallsnummer.

Begär en On Demand-rapport för utvalda mätare

Skicka ett SMS med följande kommando till produkten.

momreport [template] [meter list]

Produkten skickar ett SMS som bekräftar att On Demand-rapporten har startat. Ytterligare ett SMS kommer att skickas när rapporten har levererats.

Variabel	Förklaring	Inställningar
template	Antalet valda rapportmallar. Mallen bestämmer det protokoll enligt vilket On Demand-rapporten ska levereras. Om du till exempel väljer 1101 (e-postmall) kommer On Demand-rapporten att levereras via e-post. Alla mallar listas i rapportmallarna. För mer information, se Elvaco AB.	Giltigt mallnummer
meter list	Sekundäradresser till alla mätare inkluderas i momentanrapporten.	8-siffriga nummer, separerade med kommatecken.


Säkerhetsfunktioner

CMe2100/CMi2110/CMe2130 har olika säkerhetsfunktioner, som bland annat tillåter att man ställer in autentiseringsuppgifter för att komma åt olika förfaranden och lägger till listor över betrodda klienter som kan komma åt produkten.

Ställ in lösenord för säkerhetsnivåer

Varje förfarande som görs av CMe2100/CMi2110/CMe2130 motsvarar en säkerhetsnivå. Så här ställer du in autentiseringsuppgifterna så att de fungerar på en viss säkerhetsnivå:

Skicka följande kommando till produkten.

[current password];set common.security.password[level]=[new password]

Produkten svarar med ett SMS som bekräftar att ett nytt lösenord har ställts in för den säkerhetsnivån.

Variabel	Förklaring	Inställningar
current password	Det aktuella lösenordet måste inkluderas i kommandot för att ställa in ett nytt. Som standard används följande lösenord för CMe2100/CMi2110/CMe2130: 1111 (nivå 1), 2222 (nivå 2) och 3333 (nivå 3).	Aktuellt lösenord som motsvarar den valda säkerhetsnivån.
level	Säkerhetsnivån ska konfigureras. Det finns tre olika säkerhetsnivåer.	1,2,3
new password	Lösenordet som används för att komma åt operationer på den specifika säkerhetsnivån.	0-8 tecken. Genom att ställa in lösenordet till tomt kommer inget lösenord att användas för motsvarande säkerhetsnivå.

Lägg till en lista över betrodda telefonnummer

Genom att lägga till en lista över betrodda telefonnummer kan de användare som har åtkomst till CMe2100/CMi2110/CMe2130 begränsas till dem som finns på den listan. Så här lägger du till en lista över betrodda telefonnummer:

Skicka följande kommando till produkten.

common.security.nraccesslist=[phone numbers]

Produkten svarar med ett SMS som bekräftar att en lista med betrodda telefonnummer har ställts in.

Variabel	Förklaring	Inställningar
phone numbers	Telefonnummer som kan komma åt CMe2100/CMi2110/CMe2130.	Lista över giltiga telefonnummer, avgränsade med kommatecken. Om du lämnar fältet tomt tas alla betrodda telefonnummer bort från listan.

Lägga till en lista över betrodda IP-adresser

Genom att lägga till en lista över betrodda IP-adresser kan användarna som har åtkomst till CMe2100/CMi2110/CMe2130 begränsas till dem sin finns på den listan. Så här lägger du till en lista över betrodda IP-adresser:

Skicka följande kommando till produkten.

set common.security.ipaccesslist=[IP addresses]

Produkten svarar med ett SMS som bekräftar att en lista över betrodda IP-adresser har ställts in.

Variabel	Förklaring	Inställningar
IP addresses	IP-adresser som kan komma åtCMe2100 /CMi2110 /CMe2130 .	En lista över giltiga IP-adresser, separerade med kommatecken. Om du lämnar fältet tomt tas alla betrodda IP-adresser bort från listan.

Konfigurera M-Businställningar

När du konfigurerar M-Businställningarna som används av CMe2100/CMi2110/CMe2130 kommer alla mätare som är anslutna via M-Bus att påverkas. Sådana inställningar inkluderar: adresseringsläget, baud rate och hur misslyckade M-Busförfrågningar hanteras. För att lära dig mer om konfigurerbara M-Businställningar för CMe2100/CMi2110/CMe2130, se M-Businställningar,Konfigurerbara inställningar.

Ställ in hur mätare adresseras

Att ställa in adresseringsläget avgör hur CMe2100/CMi2110/CMe2130adresserar mätare på M-Busslingan. Som tidigare nämnts finns det tre olika adresseringslägen: primäradressering, sekundäradressering och Elvaco trådlös M-busadressering (endast för trådlösa mätare).

Så här ställer du in M-Busadresseringsläget:

Skicka följande kommando till produkten.

set common.device.mbus.searchmode=[addressing mode]

Produkten svarar med ett SMS som bekräftar att adresseringsläget har ställts in.

Notera

Det rekommenderas att sekundäradresseringsläget används för trådlös M-Bus eftersom det gör att man kan undvika duplicerade adresser. M-Busadresseringsläget ställs in på sekundärt som standard för CMe2100/CMi2110/CMe2130.

Variabel	Förklaring	Inställningar
addressing mode	Sättet mätare adresseras på M-Bus.	Primary, secondary, esecondary

Ställa in baud rate som används på M-Bus

Baud rate bestämmer kommunikationshastigheten som används på M-Bus.

För att ställa in M-Bus baud rate:

Skicka följande kommando till produkten.

device.mbus.searchbaud=[baud rate]

Produkten svarar med ett SMS som bekräftar åtgärden.

Variabel	Förklaring	Inställningar
baud rate	Kommunikationshastigheten på M-Bus.	2400, 9600

Konfigurerar tids- och omförsöksinställningar för M-Bus

Inställningarna för tid och omförsök avgör hur CMe2100/CMi2110/CMe2130 kommer att agera i olika scenarier, till exempel när en kollision har upptäckts på M-Busslingan. Standardinställningarna behöver bara konfigureras i mycket sällsynta fall.

Hur man konfigurerar tids- och omförsöksinställningar för CMe2100/CMi2110/CMe2130:

Skicka följande kommando till produkten.

set common.[command]=[setting]

Produkten svarar med ett SMS som bekräftar ändringen av inställningarna.

Variabel	Förklaring	Inställningar
command	Välj ett kommando från Tabell 15, ”Variabler för tid och omförsök”, motsvarande det inställningsalternativ för tid/omförsök som du vill konfigurera.	Godtyckligt kommando från Tabell 15, ”Variabler för tid och omförsök”.
setting	Välj ett inställningsvärde från Tabell 15, ”Variabler för tid och omförsök”, motsvarande det valda kommandot.	Godtycklig inställning från Tabell 15, ”Variabler för tid och omförsök”.

Tabell 15. Variabler för tid och omförsök

Variabel	Förklaring	Inställningar	Kommando
recovery time	Antalet millisekunder då CMe2100/CMi2110/CMe2130 väntar efter att ha upptäckt en kollision på M-Bus innan du gör ett nytt försök.	Ett tal mellan 0 och 15000	device.mbus.busrecoverytime
request idle time	Antalet millisekunder som CMe2100/CMi2110/CMe2130 kommer att vänta mellan att göra två förfrågningar på M-Busslingan.	Ett tal mellan 500 och 15000	device.mbus.idleduration
response timeout	Antalet millisekunder som CMe2100/CMi2110/CMe2130 väntar på svar när du begär M-Bussen. Variabeln ställs automatiskt in för att matcha den använda baud rate.	Ett tal mellan 0 och 15000	device.mbus.responsetimeout
request retry	Det maximala antalet omförsök som CMe2100/CMi2110/CMe2130 kommer att utföra när du begär M-Bussen.	Ett tal mellan 0 och 10	device.mbus.requestretry

Konfigurera M-Businställningar för multitelegram

M-Businställningar för multitelegram bestämmer det maximala antalet telegram som tas emot av CMe2100/CMi2110/CMe2130 för varje mätaravläsning. Genom att ställa in en gräns för avläsningen av multitelegram kommer produkten att ta emot maximalt det antalet telegram, även om en mätare försöker skicka fler. Det är också möjligt att låta CMe2100/CMi2110/CMe2130 automatiskt upptäcka antalet telegram som mätaren är på väg att skicka och läsa alla telegram från mätaren.

Så här konfigurerar du inställningarna för multitelegram:

Som standard kommer CMe2100/CMi2110/CMe2130 endast att läsa ett telegram per avläsning. Genom att ställa in FCB-biten kan detta värde konfigureras. Skicka följande kommando till produkten.

set common.device.mbus.fcbmode=[multi telegram mode]

Produkten svarar med ett SMS som bekräftar att FCB-biten har ställts in.
Skicka följande kommando till produkten för att ställa in gränsen för multitelegram.

set common.device.mbus.telegramcount=[amount of telegrams]

Produkten svarar med ett SMS som bekräftar att gränsen för multitelegram har ställts in.

Notera

FCB-biten måste ställas in på "räknare" för att kunna konfigurera gränsen för multitelegram.

Variabel	Förklaring	Inställningar
multi-telegram mode	Av-inställningen gör så att CMe2100/CMi2110/CMe2130 endast läser ett telegram (det första) per avläsning. Genom att ställa in multitelegramläget på auto kommer alla telegram att läsas. För att ställa in en gräns för flera multitelegram manuellt, ställ in läget på räknare.	off, auto, counter
amount of telegrams	Maximalt antal avlästa telegram för varje mätare. Inställningarna gäller endast om FCB-biten är inställd på räknare.	Ett tal mellan 0 och 255.

Åtkomst till M-Bus från en masterenhet

Den transparenta M-Bustjänsten gör det möjligt för en masterenhet att kommunicera direkt med mätarna på M-Busslingan. Den kan till exempel användas vid felsökning eller programuppdatering. Det finns två olika transparenta M-Bus-tjänster, Transparent M-Bus över TCP/IP och Transparent M-Bus över GSM. För att lära dig mer om de transparenta M-Bus-tjänsterna, se Transparent M-Bus GSM- och konsol-GSM-inställningar och Transparent M-Bus TCP-inställningar.

Notera

SIM-kortet som används i CMe2100/CMi2110/CMe2130 måste ha tilldelats en offentlig IP-adress för att den transparenta M-Bustjänsten ska kunna ansluta till produkten.

Aktiverar de transparenta M-Bus TCP/IP-tjänsterna

Skicka följande kommando till produkten.

set common.tcp.tmbus[id].enabled=true

Produkten svarar med ett SMS som bekräftar att den transparenta M-Bustjänsten har aktiverats.

Variabel	Förklaring	Inställningar
id	Den transparenta M-Bus TCP/IP-tjänsten ska aktiveras. Det finns två sådana tjänster.	1, 2


Konfigurera transparenta M-Bus TCP/IP-inställningar

Skicka följande kommando till produkten.

set common.[command]=[setting]

Produkten svarar med ett SMS som bekräftar ändringen av inställningarna.

Variabel	Förklaring	Inställningar
command	Välj ett kommando från Tabell 16, ”Transparent M-Bus över TCP/IP konfigurationsalternativ”, motsvarande Transparent M-Bus över TCP/IP-inställningen som du vill konfigurera.	Godtyckligt kommando från Tabell 16, ”Transparent M-Bus över TCP/IP konfigurationsalternativ”.
setting	Välj ett inställningsvärde från Tabell 16, ”Transparent M-Bus över TCP/IP konfigurationsalternativ”, motsvarande det valda kommandot.	Godtycklig inställning från Tabell 16, ”Transparent M-Bus över TCP/IP konfigurationsalternativ”.

Tabell 16. Transparent M-Bus över TCP/IP konfigurationsalternativ

Variabel	Förklaring	Inställningar	Kommando
baud rate	Den kommunikationshastighet som används för den transparenta M-Bus TCP/IP-tjänsten.	2400, 9600	tcp.tmbus1.baud tcp.tmbus2.baud
packing interval	Antalet millisekunder av inaktivitet som måste passera M-Buslinjen innan den transparenta M-Bustjänsten överför data.	Ett tal mellan 0 och 65535	tcp.tmbus1.packing.interval tcp.tmbus2.packing.interval
TCP/IP port	Porten som kommer att användas av den transparenta M-Bustjänsten för att ansluta till CMe2100/CMi2110/CMe2130.	Ett tal mellan 0 och 65535	tcp.tmbus1.port tcp.tmbus2.port
idle timeout	Antalet sekunders inaktivitet som måste passera innan anslutningen till den transparenta M-Bus TCP/IP-tjänsten stängs.	Ett tal mellan 0 och 86400	tcp.tmbus1.timeout tcp.tmbus2.timeout


Konfigurera den transparenta M-Bus GSM-tjänsten (gäller endast förCMe2100 G3 CMi2110,CMe2130)

Den transparenta M-Bus GSM-tjänsten kommer att vara aktiverad som standard i CMe2100/CMi21xx. Så här konfigurerar du de transparenta M-Bus GSM-inställningarna:

Skicka följande kommando till produkten.

set common.[command]=[setting]

Produkten svarar med ett SMS som bekräftar att inställningarna har ändrats.

Variabel	Förklaring	Inställningar
command	Välj ett kommando från Tabell 17, ”Transparent M-Bus över GSM konfigurationsalternativ”, motsvarande den inställning du vill konfigurera.	Godtyckligt kommando från Tabell 17, ”Transparent M-Bus över GSM konfigurationsalternativ”.
setting	Välj ett inställningsvärde från Tabell 17, ”Transparent M-Bus över GSM konfigurationsalternativ”, motsvarande det valda kommandot.	Godtycklig inställning från Tabell 17, ”Transparent M-Bus över GSM konfigurationsalternativ”.

Tabell 17. Transparent M-Bus över GSM konfigurationsalternativ

Variabel	Förklaring	Inställningar	Kommando
baud rate	Den kommunikationshastighet som används för den transparenta M-Bus GSM-tjänsten.	2400, 9600	csd.tmbus.baud
packing interval	Antalet millisekunder av inaktivitet som måste passera M-Buslinjen innan den transparenta M-Bustjänsten överför data.	Ett tal mellan 0 och 65535	csd.tmbus.packing.interval
idle timeout	Antalet sekunders inaktivitet som behöver passera innan anslutningen till den transparenta M-Bus GSM-tjänsten stängs.	Ett tal mellan 0 och 86400	csf.timeout


Konfigurera avancerade push-rapportinställningar

Det finns en grupp mer avancerade push-rapportinställningar för CMe2100/CMi2110/CMe2130. Dessa innefattar:

Värdeperioden bestämmer hur långt tillbaka i tiden som gatewayen ska inkludera värden vid sammanställning av en push-rapport.
Värdeintervallet bestämmer tiden mellan varje avläsning som ingår i push-rapporten.
Timeoutvärdet för varje protokoll bestämmer hur länge ett sändningsförsök för en push-rapport kan pågå före timeout.

För att lära dig mer om konfigurerbara push-rapportinställningar, se Rapport1,...,rapport5 – Rapportkommandon,Statuskommandon.

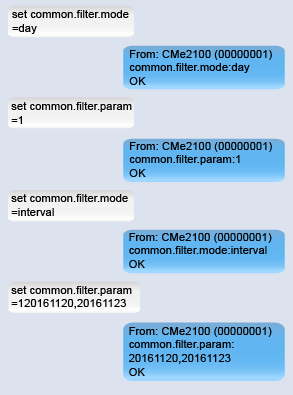

Konfigurera värdeperioden

Värdeperioden anger hur långt tillbaka i tiden CMe2100/CMi2110/CMe2130 ska inkludera mätvärden i push-rapporterna. Den konfigureras genom att ställa in två variabler:

filter.mode
filter.param

Hur man konfigurerar värdeperioden för CMe2100/CMi2110/CMe2130:

Skicka följande kommando till produkten.

set common.filter.mode=[time unit]

Detta ställer in den tidsenhet som används av produkten när man bestämmer hur långt tillbaka i tiden mätvärden ska inkluderas i push-rapporterna.
Skicka följande kommando till produkten.

set common.filter.param=[time value]

Detta ställer in antalet tidsenheter (inställt av filter.mode) och produkten går tillbaka i tiden för att inkludera mätvärden i push-rapporterna.

Variabel	Förklaring	Inställningar
time unit	Tidsenheten som används av CMe2100/CMi2110/CMe2130 för att bestämma hur långt tillbaka i tiden mätvärden ska inkluderas i push-rapporterna. Med hjälp av auto-inställningen kommer alla mätvärden som har avlästs sedan den senaste push-rapporten att inkluderas. Genom att använda intervall kan användaren ställa in ett start- och slutdatum för mätvärden som ingår i push-rapporten.	minute, hour, day, month, interval, auto
time value	Antalet tidsenheter (inställt av filter.mode) för CMe2100/CMi2110/CMe2130 kommer att gå tillbaka i tiden för att inkludera mätvärden i push-rapporten. Om man exempelvis ställer in filter.param till 1 när filter.mode är inställd på timme kommer alla mätarvärden från den senaste timmen att inkluderas push-rapporten. Om filter.mode är inställd på interval kan mätvärden från en specifik tidsperiod, inställda med ett start- och ett slutdatum, inkluderas i push-rapporten.	Ett godtyckligt antal tidsenheter eller ett startdatum och ett slutdatum.

Konfigurera värdeintervallet

Värdeintervallet bestämmer tiden mellan varje mätvärde som ingår i push-rapporterna och ställs in med hjälp av cron-uttryck. För att lära dig mer om hur du använder cron-uttryck, se Anpassa service- och arbetsscheman, Anpassa tjänst- och jobbscheman med hjälp av cron-format.

Hur man konfigurerar värdeintervallet för CMe2100/CMi2110/CMe2130:

Skicka följande kommando till produkten.

set common.filter.value="[cron pattern]"

Produkten svarar med ett SMS som bekräftar att värdeintervallet har ställts in.

Variabel	Förklaring	Inställningar
cron pattern	Ställer in tiden mellan varje mätvärde som ingår i push-rapporterna.	Ett giltigt cron-uttryck. Alla stjärnor måste separeras med ett blanksteg.

Konfigurerar inställningar för push-rapport timeout

För FTP och push-rapporter via e-post kan ett timeoutvärde ställas in. Det bestämmer hur länge ett push-rapport-försök kan dröja innan det markeras som misslyckat.

Så här konfigurerar du inställningarna för push-rapportens timeout:

Skicka följande kommando till produkten för att ställa in timeout för FTP push-rapporter.

set common.ftp.timeout=[timeout value]

Produkten svarar med ett SMS som bekräftar att timeoutinställningarna har ändrats.
Skicka följande kommando till produkten för att ställa in timeout för push-rapporter via e-post.

common.email.timeout=[timeout value]

Produkten svarar med ett SMS som bekräftar att timeoutinställningarna har ändrats.

Variabel	Förklaring	Inställningar
timeout value	Det maximala antalet sekunder ett push-rapport-försök kan dröja innan det avbryts.	Ett tal mellan 0 och 86400

Konfigurerar inställningar för schemalagda jobbförsök

Inställningarna för job retry avgör hur CMe2100/CMi2110/CMe2130 kommer att göra omförsök för schemalagda jobb, till exempel en mätaravläsning, om det första försöket skulle misslyckas. Detta är det maximala antalet gånger produkten kommer att försöka starta ett jobb och tiden mellan varje sådant försök.

Konfigurerar inställningar för omförsök för schemalagda jobb

Så här konfigurerar du inställningarna gällande omförsök för schemalagda jobb:

Skicka följande kommando till produkten.

set common.schedule.retrymax=[maximum number of retries]

Produkten svarar med ett SMS som bekräftar att det maximala antalet omförsök har ställts in.
Skicka följande kommando till produkten.

set common.schedule.retryoffset=[time between retries]

Produkten svarar med ett SMS som bekräftar att tiden mellan omförsök har ställts in.

Variabel	Förklaring	Inställningar
maximum number of retries	Det maximala antalet omförsök som CMe2100/CMi2110/CMe2130 kommer att utföra för en schemalagd uppgift.	Ett heltal mellan 0 och 10.
retry offset	Tiden i sekunder mellan varje nytt försök.	Ett tal mellan 0 och 86400.

Få åtkomst till produkten via en konsolapplikation

Produkten kan nås via en konsolapplikation, det vill säga genom att använda ett kommandoradsgränssnitt. Denna tjänst används normalt endast vid felsökning eller för avancerade uppgifter. För att lära dig mer om konsolapplikationstjänsten, se Konsolens TCP-inställningar, Konfigurerbara inställningar.

Notera

SIM-kortet som används måste ha tilldelats en offentlig IP-adress för att konsolapplikationen ska kunna ansluta till produkten.

Aktiverar konsolapplikationen

Skicka följande kommando till produkten.

set common.console.enabled=true

Produkten svarar med ett SMS som bekräftar att konsolapplikationen har aktiverats.

Konfigurera inställningarna för konsolapplikationen

Skicka följande kommando till produkten för att avgöra vilken port konsolapplikationen ska ansluta till.

set common.tcp.console.port=[port number]

Produkten svarar med ett SMS som bekräftar att porten har ställts in.
Skicka följande kommando till produkten för att fastställa timeoutvärdet för konsolapplikationen.

set common.tcp.console.timeout=[timeout value]

Produkten svarar med ett SMS som bekräftar att timeoutvärdet har ställts in.

Variabel	Förklaring	Inställningar
port number	Portnumret som används av konsolapplikationen för att ansluta till CMe2100/CMi2110/CMe2130.	Ett heltal mellan 0 och 65635.
timeout value	Tiden i sekunder av inaktivitet som måste passera innan en anslutning till konsolapplikationen stängs.	Ett tal mellan 0 och 86400.

Begär mätaravläsning och tryckrapport manuellt

Genom att använda följande kommandon kan mätaravläsningar utföras och valda push-rapporter kan utföras manuellt.

storevalue
report

Utför en manuell mätaravläsning

Skicka följande kommando till produkten.

storevalue

Produkten svarar med ett SMS som bekräftar att alla installerade mätare kommer att läsas.

Kör en push-rapport manuellt

Genom en manuell begäran kan en användare anpassa en enda push-rapport utan att påverka inställningarna för framtida push-rapporter. För att lära dig mer om konfigurerbara inställningar för push-rapporter, se Rapport1,...,rapport5 – Rapportkommandon,Statuskommandon.

Så här kör du en push-rapport manuellt:

Skicka följande kommando till produkten.

report[report id] [schedule] [template id]
- Produkten skickar ett SMS som bekräftar att rapporten har startat.
- En push-rapport levereras till standardmottagarna för det valda protokollet.

Variabel	Förklaring	Inställningar
report id	Push-rapportens ID. Det finns fem olika push-rapporter.	1, 2, 3, 4, 5
schedule	Om du ställer in det här fältet avgörs de värden som ingår i push-rapporten. Det kommer dock inte att ändra något i det faktiska push-rapport-schemat.	Ett godtyckligt värde frånTabell 4, ”Tryck på alternativ för rapportschema”.
template id	Det önskade mall-id för den begärda push-rapporten. Mallen avgör med vilket protokoll push-rapporten ska levereras. Om du till exempel väljer 1101 (e-postmall) kommer push-rapporten att levereras via e-post. Alla tillgängliga mallar listas i Lista över rapportmallar.	Giltigt mall-id-nummer

Konfigurera identitetsinställningar

Identiteten för CMe2100/CMi2110/CMe2130 kommer att inkluderas i alla push-rapporter som skickas av produkten och kan väljas godtyckligt. På liknande sätt används varumärkesinställningar för att inkludera olika slags information i push-rapporter, till exempel telefonnummer och adress. Lokaliseringsinställningarna bestämmer språket och avgränsaren som används för decimaltal.

Anpassa identitetsinställningarna

Så här ställer du in identiteten:

Skicka följande kommando till produkten.

set common.product.name=[product name]

Produkten svarar med ett SMS som bekräftar att dess namn har ändrats.

Variabel	Förklaring	Inställningar
product name	Produktnamnet som kommer att inkluderas i alla push-rapporter.	Godtycklig text.


Konfigurera lokaliseringsinställningar för push-rapporter

Hur man ställer in lokaliseringsinställningarna för CMe2100/CMi2110/CMe2130:

Skicka följande kommando till produkten för att ställa in språket för produkten.

set common.product.culture=[language]

Produkten svarar med ett SMS som bekräftar att språket har ställts in.
Skicka följande kommando till produkten som ska användas för decimaltal.

set common.product.culture.decimalseparator=[decimal separator]

Produkten svarar med ett SMS som bekräftar att decimalavgränsaren har ställts in.

Variabel	Förklaring	Inställningar
language	Språket som används av CMe2100/CMi2110/CMe2130	en
decimal separator	Avgränsaren används för decimaltal.	Godtyckligt tecken.

Konfigurera varumärkesinställningar

Varumärkesinställningarna låter användaren inkludera adressinformation i push-rapporter, till exempel adress och telefonnummer. För att lära dig mer om varumärkesinställningarna för CMe2100/CMi2110/CMe2130, se Varumärkesinställningar, Konfigurerbara inställningar.

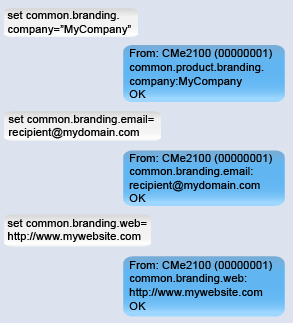

Så här ställer du in vilken varumärkesinformation som ska inkluderas i push-rapporter:

Skicka följande kommando till produkten.

set common.[branding information]=[branding value]

Produkten svarar med ett SMS som bekräftar att inställningarna har ändrats.

Variabel	Förklaring	Inställningar
branding information	Typen av information som ska inkluderas eller konfigureras för push-rapporterna.	Godtyckligt kommando från Konfigurationsalternativ för varumärken.
branding value	Värdet som kommer att användas för den valda varumärkesinformationen.	Godtyckliga inställningar värde från Konfigurationsalternativ för varumärken.

Tabell 18. Konfigurationsalternativ för varumärken

Variabel	Förklaring	Inställningar	Kommando
company name	Företagets namn.	Godtycklig text innanför citattecken.	branding.company
company address	Företagets adress.	Godtycklig text innanför citattecken.	branding.address1 branding.address2 branding.address3 branding.address4
company telephone number	Företagets telefonnummer.	Godtyckligt telefonnummer.	branding.tel1 branding.tel2
company e-mail address	Företagets e-postadress.	Godtycklig e-postadress.	branding.email
company logo	Logotypen som används av företaget.	URL till företagets logotyp.	branding.logour1
company website	Företagets hemsida.	Länk till företagets hemsida.	branding.web

Anpassa tjänst- och jobbscheman med hjälp av cron-format

För schemalagda jobb, exempelvis mätaravläsningar och Push Rapporter, kan cron-format användas för att sätta ett exakt tidsintervall med vilket de kommer att utföras. Det görs genom att ställa in fem olika tidsparametrar, representerade av stjärnor i figuren nedan. Ersätt varje stjärna med en siffra för att ställa in ett specifikt schema.

Illustration av cron-format

“/” används för att ställa in periodiska värden. “?” används för att generera slumpmässiga värden. “|” används för att kombinera flera olika cron-format. Se följande exempeltabell som innehåller en lista av utvalda cron-mönster.

Tabell 19. Exempel på olika cron-mönster

Cron-format	Beskrivning
15 * * * *	Schemaläggning av ett jobb 15 minuter över varje timme, d.v.s. 00:15, 01:15, 02:15 o.s.v.
/15 * * *	Schemaläggning av ett jobb var 15:e minut, d.v.s. 00:15, 00:30, 00:45 o.s.v.
* * * * *	Schemaläggning av ett jobb varje minut, d.v.s. 00:00, 00:01, 00:02 o.s.v.
* 12 * * mån	Schemaläggning av ett jobb den 12:e timmen varje måndag.
* 12 16 * mån	Schemaläggning av ett jobb den 12:e timmen om det är en måndag och den 16:e dagen på månaden.
59 11 * * 1,2,3,4,5	Schemaläggning av ett jobb 11:59 varje måndag, tisdag, onsdag, torsdag och fredag.
59 11 * * 1-5	Schemaläggning av ett jobb 11:59 varje måndag, tisdag, onsdag, torsdag och fredag.
/15 9-17 * *	Schemaläggning av ett jobb var 15:e minut mellan klockan 09:00 och 17:00 varje dag.
* 12 10-16/2 * *	Schemaläggning av ett jobb varje minut under dagens 12:e timme, om det är den 10:e, 12:e, 14:e eller 16:e dagen på månaden.
* 12 1-15,17,20-25 * *	Schemaläggning av ett jobb varje minut under dagens 12:e timme, om det är den 1-15:e dagen på månaden eller den 20-25:e dagen på månaden.
0 5 * * \|8 10 * \|22 17 * *	Schemaläggning av ett jobb varje dag klockan 05:00, 10:08 och 17:22.
?1-30 0 * * *	Schemaläggning av ett jobb vid ett slumpmässigt tillfälle under de första 30 minuterna varje timme.

Startar om produkten

I sällsynta fall, exempelvis vid felsökning, kan en omstart behöva utföras.

Så här utför du en omstart:

Skicka följande kommando till produkten.

reboot

Produkten svarar med ett SMS som bekräftar att omstarten har startat.

Utför fabriksåterställning

Tryck och håll ned tryckknappen.

CMe2100 startar om och inställningarna återställs till fabriksinställningarna.

Återställningen kan också utföras på distans genom att följa stegen nedan:

Skicka kommandot

3333:factoryreset

Produkten svarar med ett SMS som bekräftar att fabriksåterställningen har startat.

Var denna artikel till hjälp?

0 av 0 tyckte detta var till hjälp

Har du fler frågor? Skicka en förfrågan

Artiklar i detta avsnitt

Kommentarer (0 kommentarer)

Artikeln är stängd för kommentarer.
