Inbetriebnahme
Bevor Sie ein Gerät mit Elvaco Play installieren können, benötigen Sie ein Elvaco Play-Konto und Zugriff auf eine Organisation. Für die Installation benötigen Sie zudem die Elvaco Play-App.
-
Laden Sie die Elvaco Play-App aus Google Play oder dem App Store herunter
-
Öffnen Sie die Elvaco Play-App oder da Elvaco Play Portal
-
Melden Sie sich bei Ihrem Konto an (oder erstellen Sie ein Konto, falls Sie noch kein Elvaco Play-Nutzer sind)
-
Bitten Sie Ihren Administrator, Sie zu einer bestehenden Organisation einzuladen (oder erstellen Sie eine Organisation, falls noch keine vorhanden ist)
Weitere Informationen finden Sie unter Konto & Profil
Auf dem Elvaco Edge Play Gateway befindet sich unter dem Deckel ein Elvaco-Play-Ready-Aufkleber. Dieses QR-Code-Token wird verwendet, um den Besitz dieses Geräts in Elvaco Play zu beanspruchen. Die Verschlüsselungsschlüssel sind Elvaco Play bereits intern bekannt, daher ist durch den Kunden keine Schlüsselverwaltung erforderlich. Darüber hinaus stehen Metadaten des Gateways zur Verfügung. Die Installation von Elvaco Edge Play erfolgt mit der Elvaco Play App durch Scannen des am Gerät angebrachten QR-Codes. Stellen Sie sicher, dass Sie sich in der richtigen Organisation befinden, bevor Sie den automatisierten Installationsprozess in der App starten.
Anmerkung
Bei Lieferung befindet sich das Gateway im inaktiven Modus. Das bedeutet, dass es nicht mit dem Mobilfunknetz verbunden ist. Das Gateway wird bei der Installation des Geräts über die Elvaco Play App aktiviert.
|

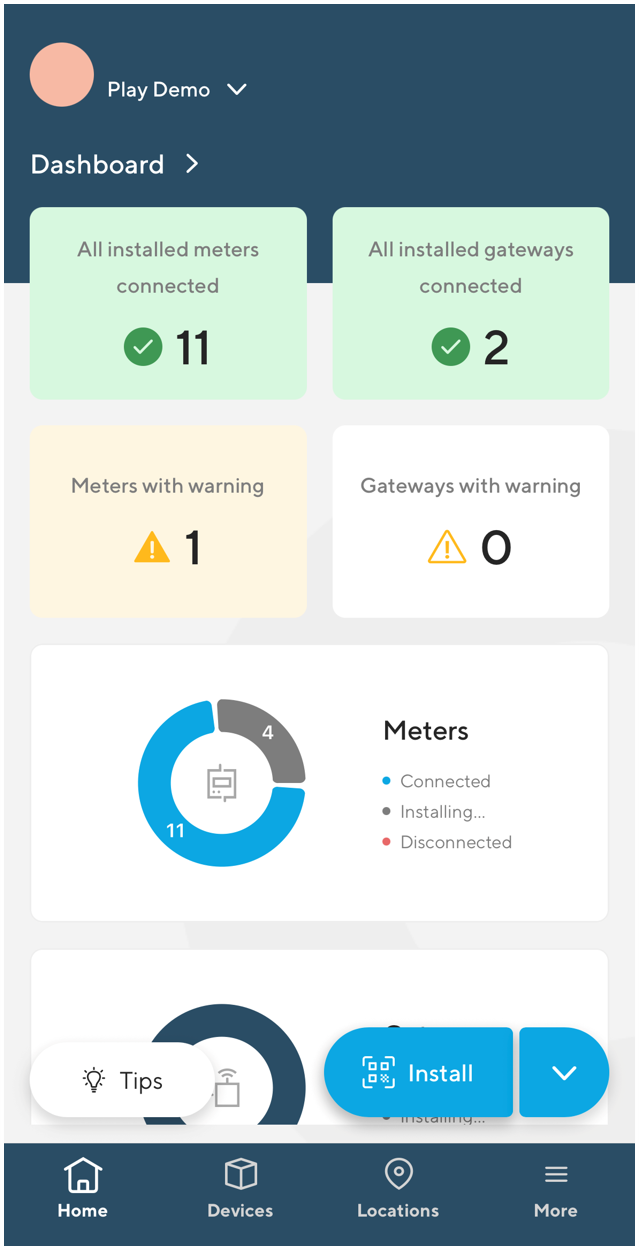

1. Drücken Sie Install |

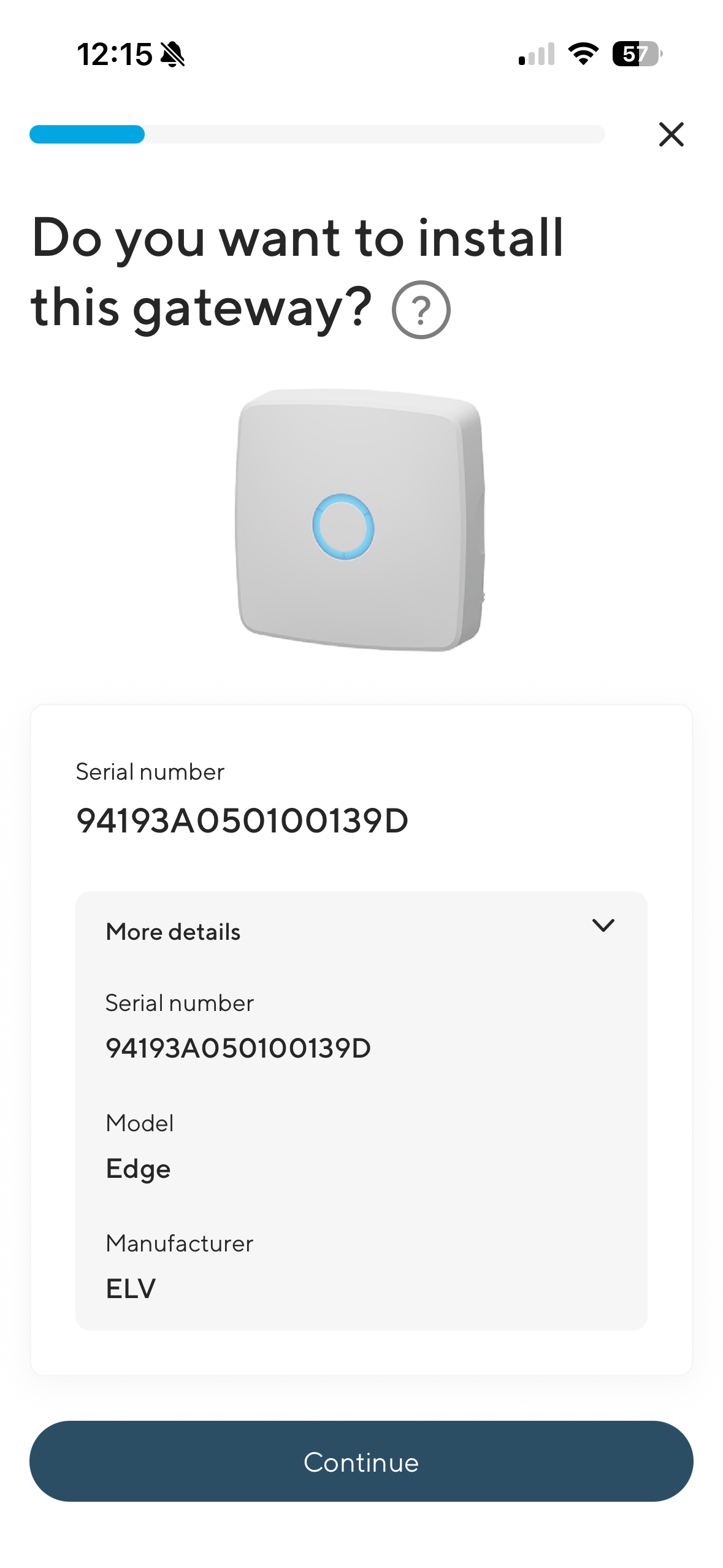

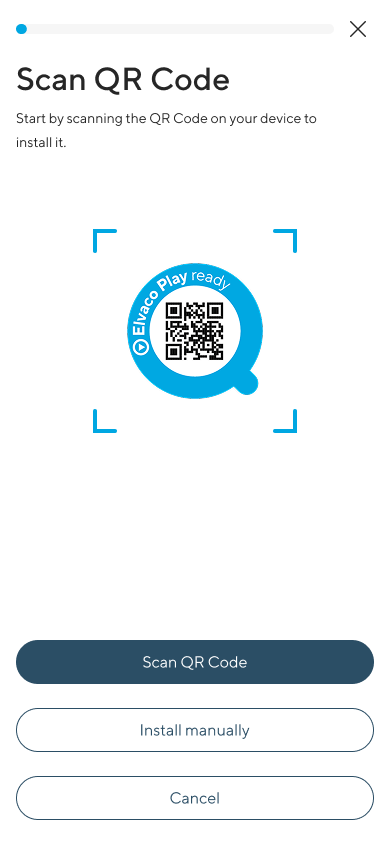

2. Scannen Sie den QR-Code auf dem Gateway, um es Ihrer Elvaco-Play-Organisation hinzuzufügen. |
3. Drücken Sie Continue |
||
|

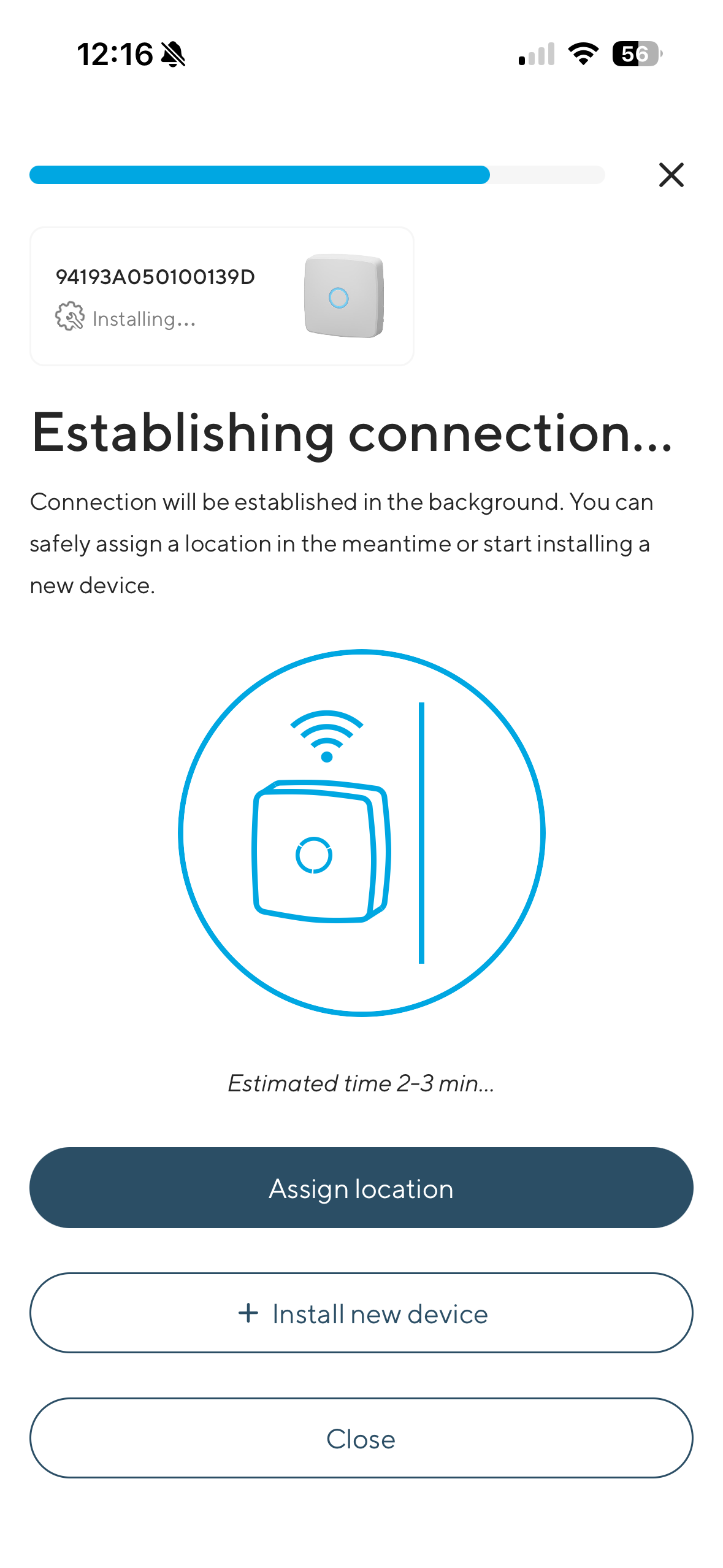

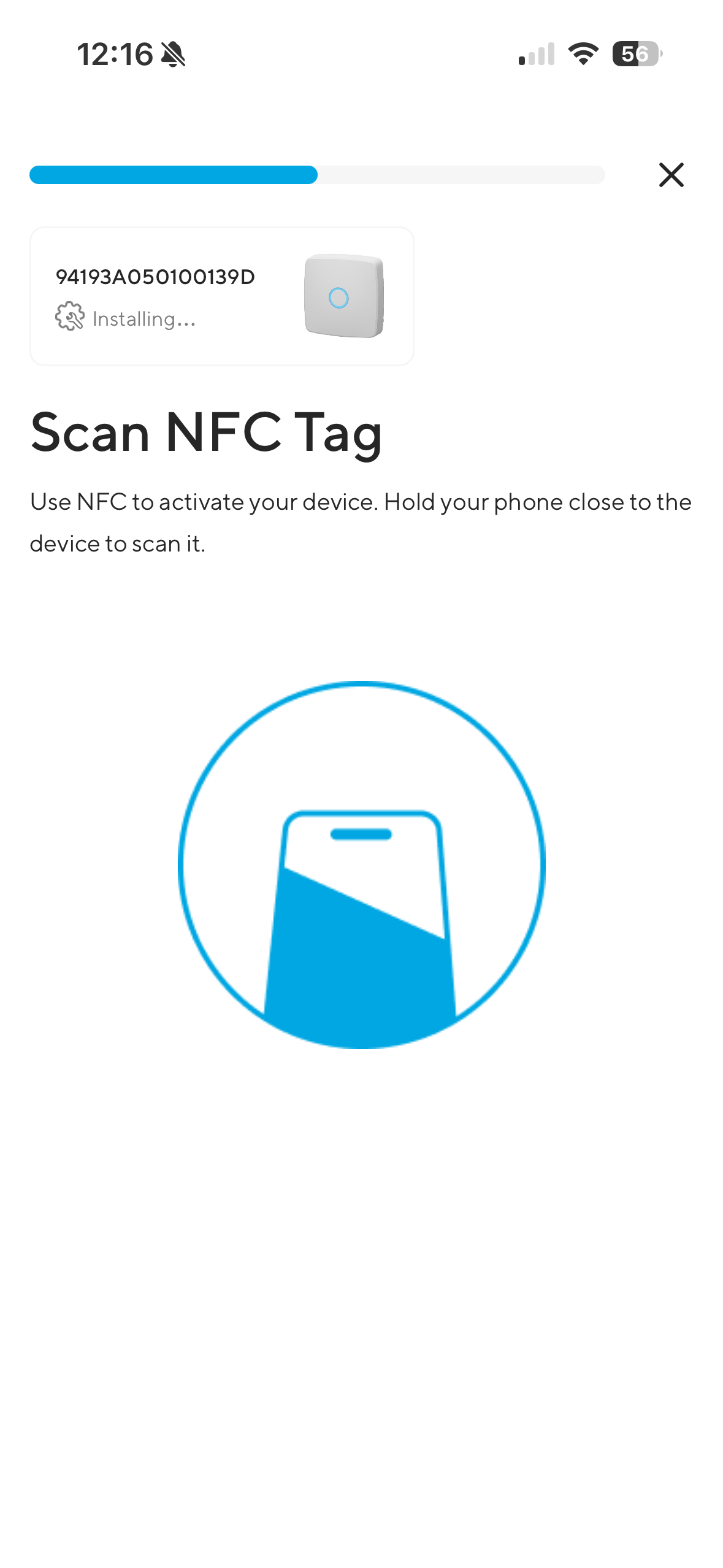

4. Scannen Sie, indem Sie die NFC-Antenne Ihres Telefons in die Mitte Ihres Gateways halten |
5. [Empfohlen] Weisen Sie Ihrem Gerät einen Standort (z. B. Einrichtungs-ID) zu, um zu wissen, wo es sich befindet. |

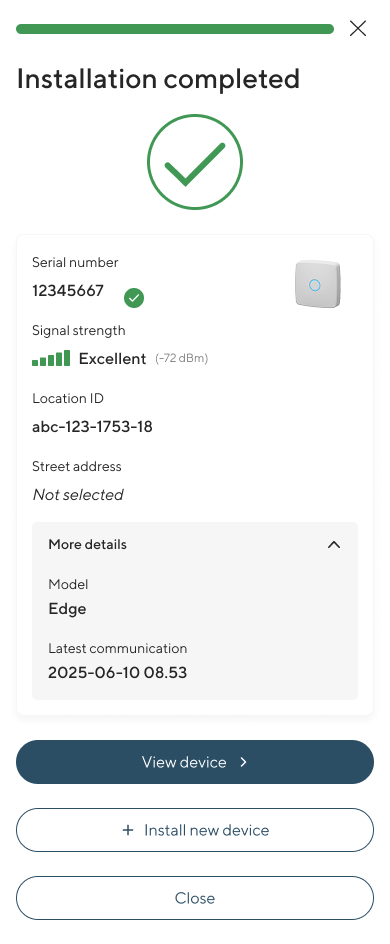

6. Ihre Installation ist nun abgeschlossen. |
Warnung
Starten Sie Ihr Elvaco Edge Play nicht mit der Drucktaste oder der Elvaco OTC App.
Tipp
Die NFC-Konfigurationssperre wird automatisch nach einem festgelegten Zeitraum von 15 Minuten ab dem Zeitpunkt der Geräteaktivierung aktiviert. Während dieser Anfangsphase können Installateure bestimmte Einstellungen, wie etwa das Umschalten auf eine externe Mobilfunkantenne, mit der Elvaco OTC App ändern. Stellen Sie sicher, dass Sie das Gerät mit der Elvaco Play App installieren, bevor Sie irgendwelche Einstellungen ändern.
Tipp
Installieren Sie Ihre Zähler vor der Installation Ihrer Gateways, um die schnellste Rückmeldung über den Fortschritt Ihrer Installation zu erhalten.
Elvaco Play ermöglicht die Installation sowohl verdrahteter als auch drahtloser M-Bus-Geräte. Sie können Geräte einzeln oder stapelweise installieren.
Die Installation eines einzelnen Zählers kann entweder mit der Elvaco Play App oder dem Elvaco Play Portal erfolgen. Informationen zur Installation eines Zählers über das Elvaco Play Portal finden Sie im Abschnitt „Zähler stapelweise installieren“ unten. Stellen Sie vor Beginn des Installationsvorgangs sicher, dass Sie sich in der richtigen Organisation befinden. Den geführten Ablauf zur Installation Ihrer Zähler finden Sie unten.
-
Drücken Sie Install
-
Seriennummer manuell eingeben
-
Geben Sie je nach Zählertyp Metadaten wie Verschlüsselungsschlüssel oder Baudrate ein, siehe Abbildungen unten
-
[Empfohlen] Erstellen Sie einen Standort und weisen Sie das Gerät diesem zu
-
Installation abgeschlossen
|

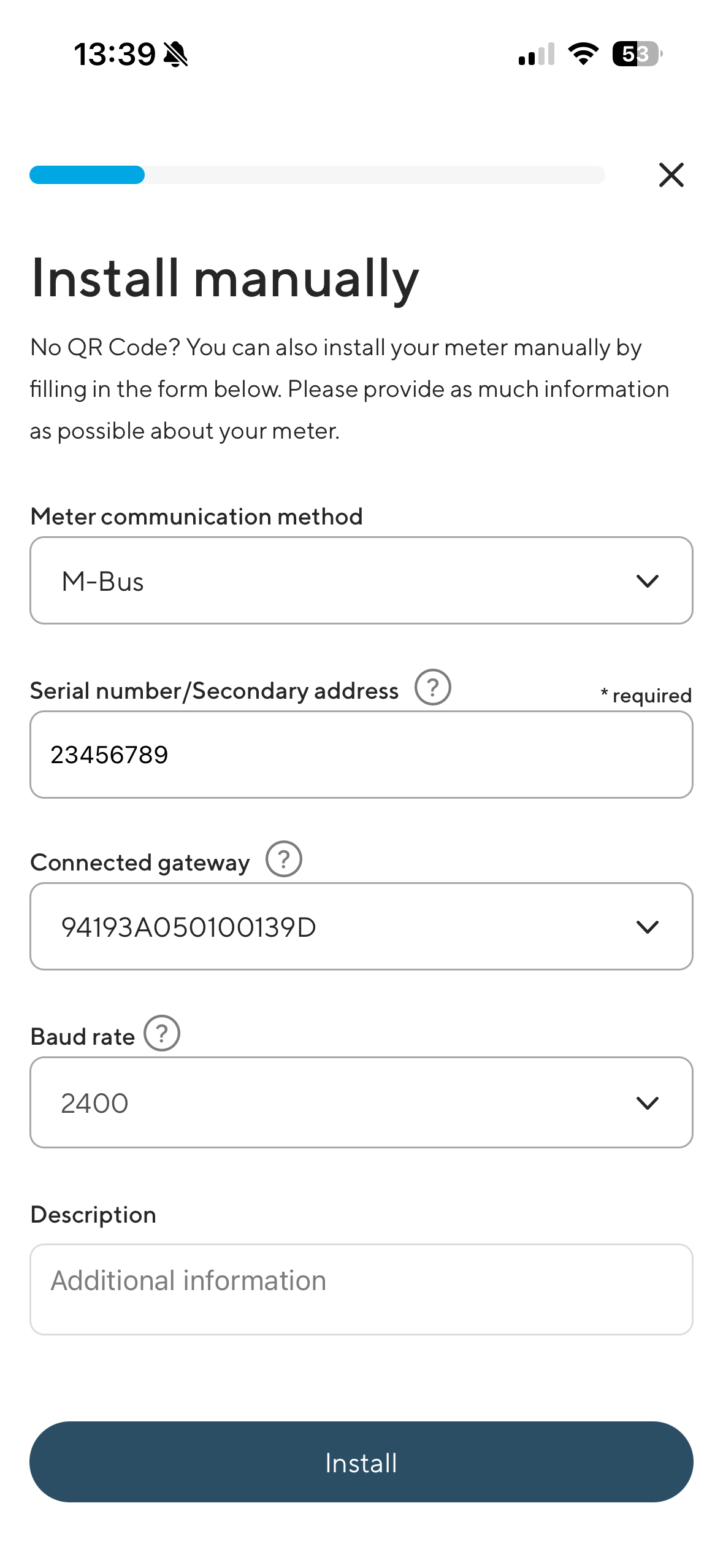

M-Bus-Gerät wird installiert |

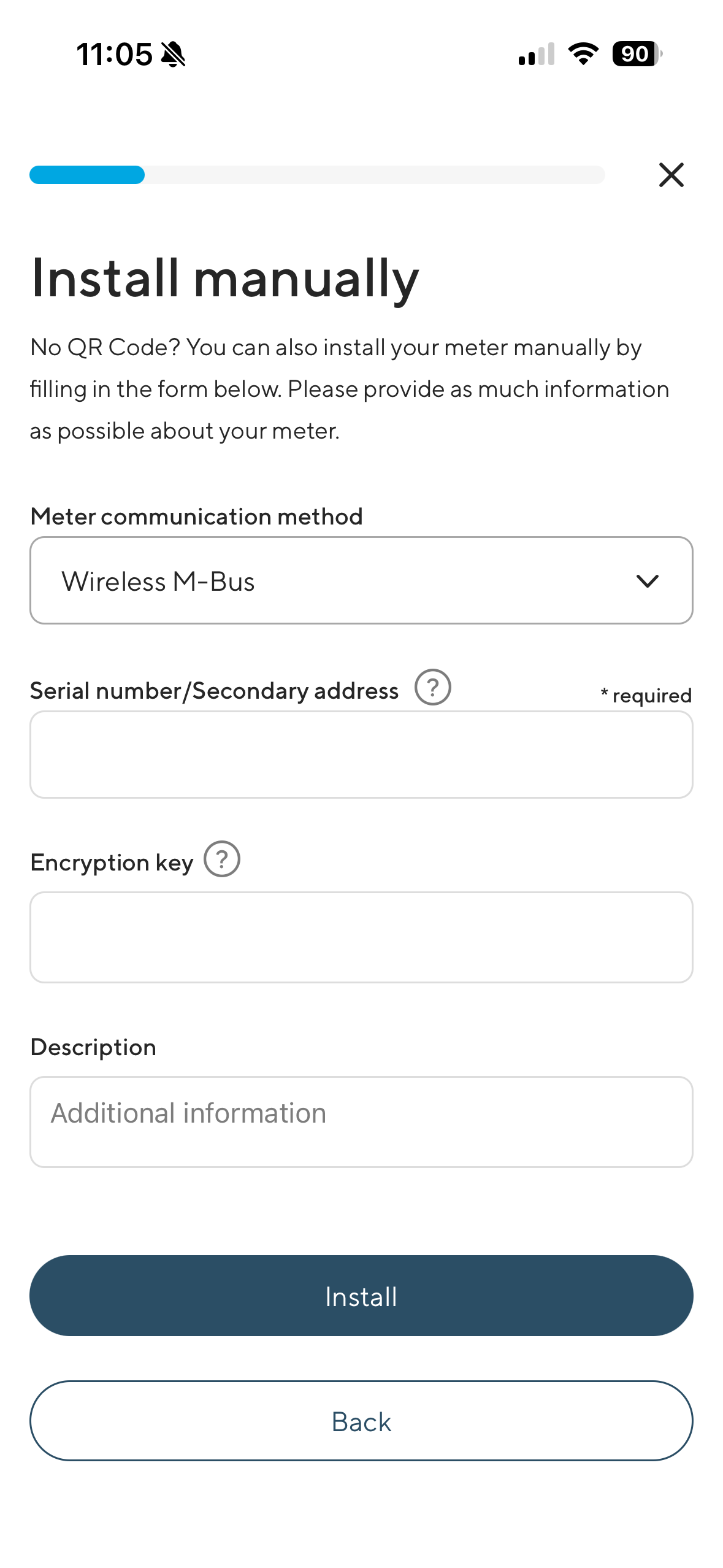

Drahtloses M-Bus-Gerät wird installiert |
Die Installation mehrerer Zähler (oder eines einzelnen Zählers) kann über die Importfunktion im Elvaco Play Portal erfolgen. Vergewissern Sie sich vor dem Start des Installationsvorgangs, dass Sie angemeldet sind und sich in der richtigen Organisation befinden. Folgen Sie dem unten beschriebenen Ablauf zur Installation Ihrer Zähler.
-
Wechseln Sie zur Registerkarte Devices
-
Drücken Sie Add meter
-
Wechseln Sie zu Upload file und laden Sie die Zählervorlage herunter
-
Füllen Sie die Vorlage gemäß den dargestellten Anweisungen aus
-
Importieren Sie die Datei in Elvaco Play und drücken Sie Add
Anmerkung
Bei verdrahteten M-Bus-Zählern müssen Sie die Baudrate der Zähler einstellen.
Anmerkung
Bei drahtlosen M-Bus-Zählern müssen Sie den Verschlüsselungsschlüssel Ihrer Zähler festlegen, um in Elvaco Play entschlüsselte Zählerdaten zu erhalten.
Elvaco-Play-Ready-Zähler und -Sensoren sind mit dem Elvaco-Play-Ready-Aufkleber versehen. Dieses QR-Code-Token dient dazu, den Besitz dieses Geräts in Elvaco Play zu beanspruchen. Der Vorteil beim Kauf eines Elvaco-Play-Ready-Zählers oder -Sensors besteht darin, dass die Verschlüsselungsschlüssel Elvaco Play bereits intern bekannt sind und der Kunde daher keine Schlüsselverwaltung vornehmen muss. Außerdem stehen mehr Metadaten des Zählers oder Sensors zur Verfügung.
Die Installation eines Elvaco-Play-Ready-Zählers oder -Sensors erfolgt mit der Elvaco Play App durch Scannen des am Gerät angebrachten QR-Codes. Stellen Sie sicher, dass Sie sich in der richtigen Organisation befinden, bevor Sie den Installationsprozess starten.
-
Drücken Sie Install
-
Drücken Sie Scan QR Code
-
Scannen Sie den Elvaco-Play-QR-Code auf dem Gerät, um es Ihrer Organisation zuzuordnen
-
[Empfohlen] Erstellen Sie einen Standort und weisen Sie das Gateway diesem zu
-
Installation abgeschlossen

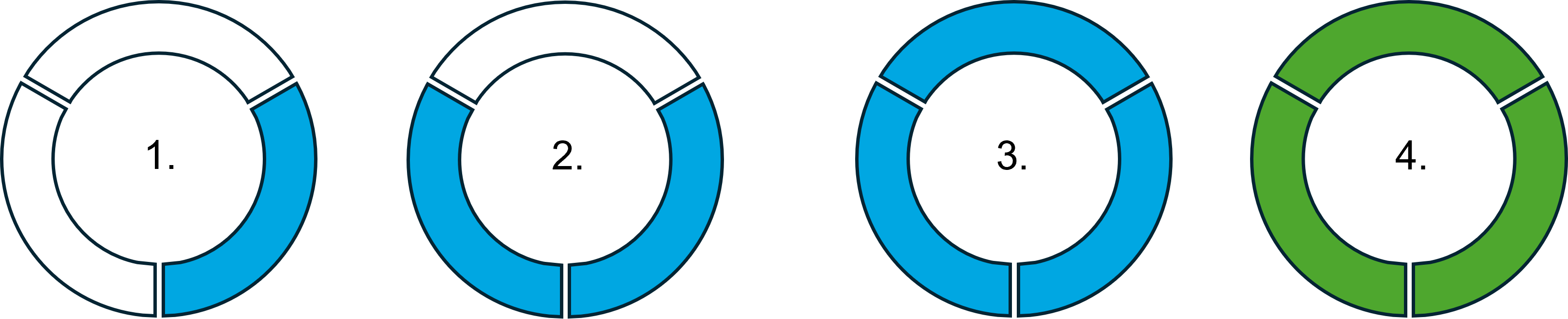

Nach der Aktivierung versucht das Gateway, sich mit dem Mobilfunknetz zu verbinden. Diese Phase wird durch die LEDs in der unten dargestellten Reihenfolge angezeigt.
-
Suche nach Mobilfunknetz.
-
Mobilfunknetz ist verbunden und das Bootstrapping über LwM2M wurde gestartet.
-
Verbindung zum Device-Management-Server (DM) wird hergestellt.
-
Gateway erfolgreich mit Elvaco Play verbunden

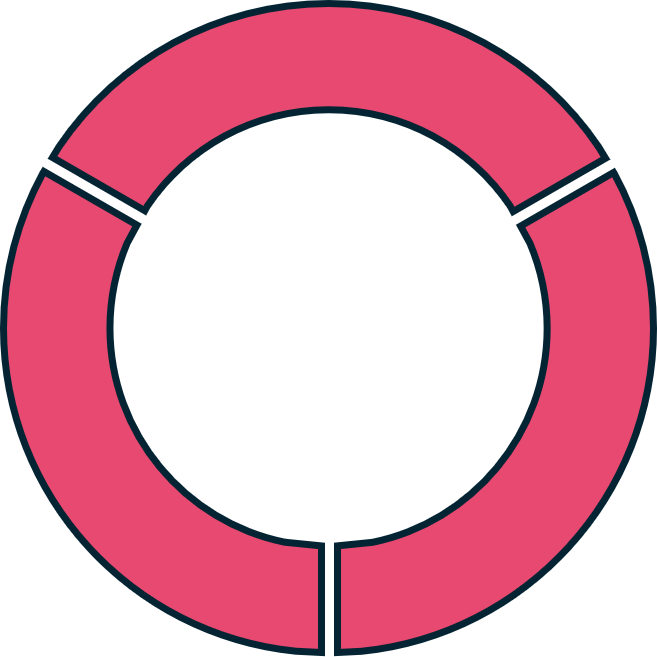

Wenn das Gateway keine Verbindung zum Mobilfunknetz oder zu den Servern herstellen kann, versucht es so lange erneut, bis es erfolgreich ist. Der fehlgeschlagene Versuch wird, wie in der Abbildung unten gezeigt, durch rote LEDs angezeigt. Der Abstand zwischen den einzelnen neuen Versuchen vergrößert sich mit jedem Versuch, bis nur noch ein Versuch pro Tag erfolgt. Ein neuer Verbindungsversuchszyklus kann jederzeit manuell gestartet werden, indem Sie die Drucktaste verwenden, um das Gateway neu zu starten und den Prozess erneut zu beginnen.
