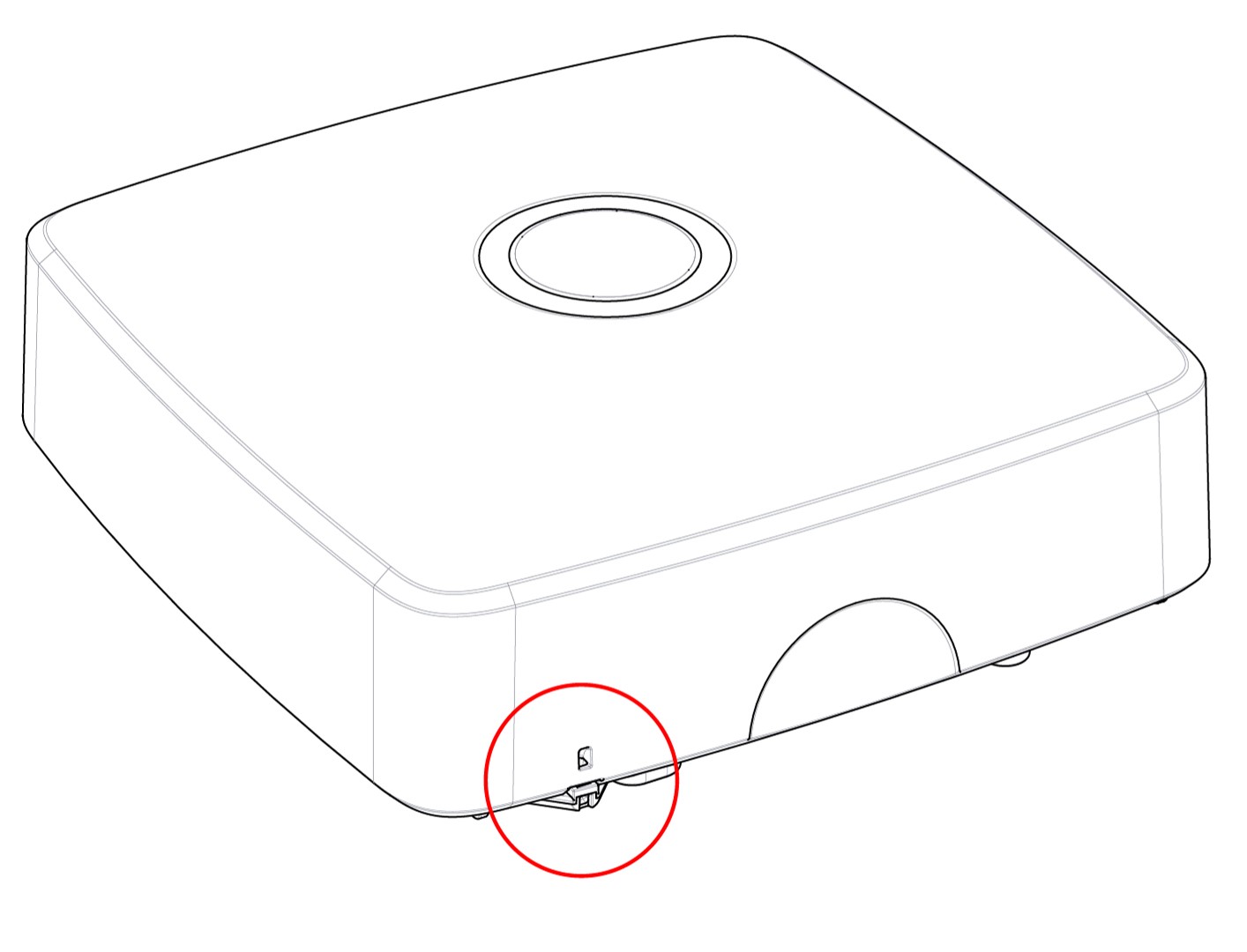

Installation
Elvaco Edge unterstützt mehrere Montageoptionen. Ein Wandmontagesatz ist im Lieferumfang enthalten und ermöglicht die direkte Wandbefestigung oder die Installation mit der mitgelieferten Bajonetthalterung. Eine Mastbefestigung ist als optionales Zubehör erhältlich.
Anmerkung
Eine Bohrschablone sowohl für das Gehäuse als auch für die Bajonetthalterung ist auf dem Karton aufgedruckt, in dem Elvaco Edge geliefert wird.

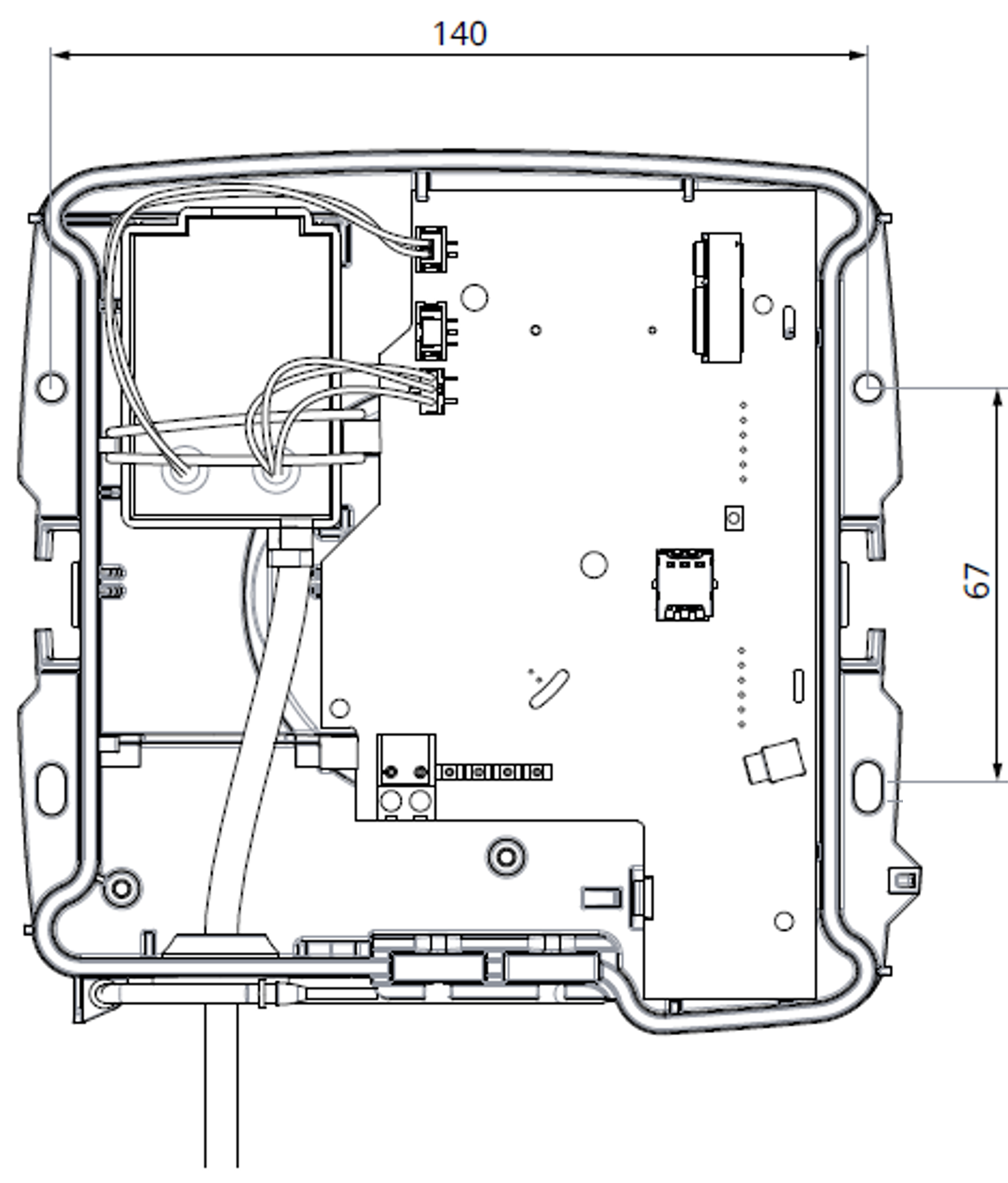

Elvaco Edge kann mit vier Schrauben an der Wand montiert werden. Maße siehe Abbildung unten oder verwenden Sie die auf dem Karton aufgedruckte Bohrschablone. Der Lochdurchmesser beträgt 4,5 mm und der maximale Schraubenkopfdurchmesser für die Montagelöcher am Gehäuse 9 mm.

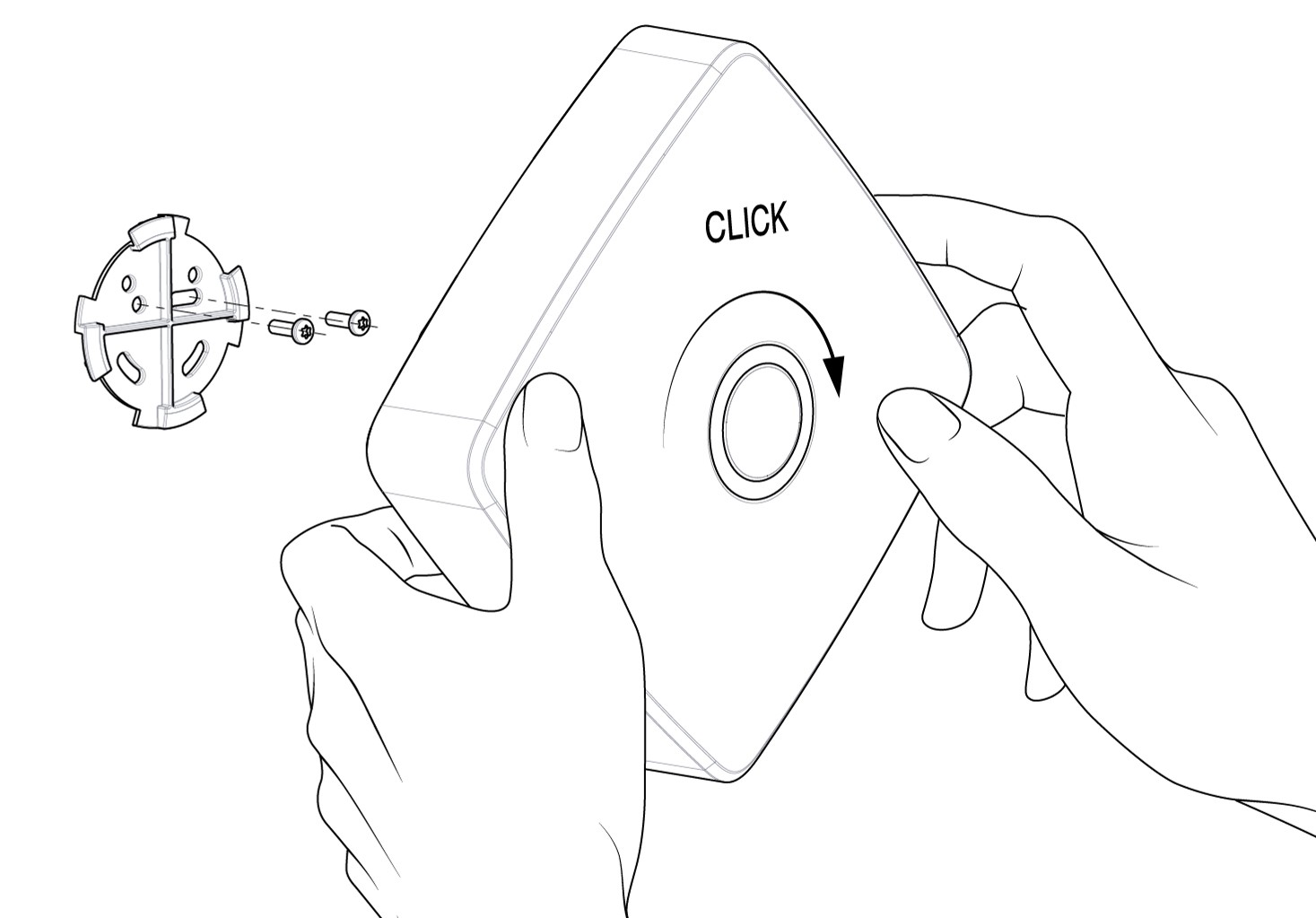

Elvaco Edge kann mit der mitgelieferten Bajonetthalterung montiert werden. Die Bajonetthalterung selbst wird mit mindestens zwei Schrauben an der Wand oder einer anderen Oberfläche befestigt. Achten Sie darauf, sie in dem in der Abbildung unten gezeigten richtigen Winkel zu befestigen, damit das Gateway im korrekten Winkel installiert wird. Das Gateway wird an der Bajonetthalterung befestigt, indem es um 45 Grad im Uhrzeigersinn gedreht wird.
|
Maße für die Bohrlöcher der Bajonetthalterung |
|
Anmerkung
Wenn Sie eine CMi Box durch ein Elvaco Edge ersetzen, kann dies einfach durch die Verwendung derselben Montagelöcher wie bei der vorhandenen CMi Box erfolgen.
Elvaco Edge kann an einem Mast montiert werden, zum Beispiel an Lichtmasten bei Außeninstallationen. Die Mastbefestigung unterstützt Durchmesser von 50 bis 250 mm. Die Installation erfolgt in zwei Schritten:
-
Befestigen Sie die Mastbefestigung am Mast
-
Befestigen Sie das Gateway mit dem integrierten Bajonettsystem
Das Bajonettsystem ermöglicht eine schnelle Installation und ein einfaches Entfernen bei Bedarf. Die Mastbefestigung selbst wird separat erworben.
-
Schließen Sie die Hauptstromversorgung an die Federzugklemmen, Versorgung L und Versorgung N, an. Die Netzspannung sollte im Bereich von 100-240 VAC, 50/60 Hz liegen.
-
Stellen Sie sicher, dass das Kabel ordnungsgemäß befestigt ist, um eine Zugentlastung sicherzustellen.
-
Schließen Sie die Stromversorgung an einen deutlich gekennzeichneten, leicht zugänglichen Schalter an, damit das Produkt bei Wartungs- oder Servicearbeiten abgeschaltet werden kann.
M-Bus ist ein mehradriger 2-Draht-Bus ohne Polarität. Alle angeschlossenen M-Bus-Slaves müssen je nach Adressierungsmodus eindeutige primäre oder sekundäre M-Bus-Adressen haben. Verwenden Sie ein Kabel mit einem Querschnitt von 0,25-1,5 mm2, z. B. ein Standard-Telefonkabel (EKKX 2x2x0.5), und schließen Sie die Verdrahtung an die M-Bus-Masterklemme an. Stellen Sie sicher, dass Sie für die Zugentlastung von Kabeln, die wie in der Abbildung unten gezeigt aus dem Gehäuse geführt werden, einen Kabelbinder verwenden.
Warnung
Ein Überstrom auf dem Bus aktiviert die eingekreisten LEDs auf dem Deckel und schaltet den M-Bus-Bus ab.
Elvaco Edge wird mit hochwertigen internen Antennen geliefert. Das bedeutet, dass je nach Umgebung des Gateways nicht immer eine externe Antenne montiert werden muss.
Anmerkung
Montieren Sie die Antenne nicht im Innern eines Metallschranks. Andernfalls kann die Leistung der Antenne drastisch beeinträchtigt werden.
Achtung
Stellen Sie sicher, dass das Kabel ordnungsgemäß befestigt ist, um eine Zugentlastung sicherzustellen.
Elvaco Edge wird mit einer internen Antenne für die Mobilfunkverbindung geliefert. Wenn jedoch ein besserer Empfang erforderlich ist, kann eine externe Antenne durch Anschluss an den MCX-Anschluss hinzugefügt werden. Bei Installationen, bei denen eine externe Antenne verwendet wird, stellen Sie sicher, dass Sie mit der Elvaco OTC App konfigurieren, welche Antenne in Ihrem Elvaco Edge aktiv sein soll.
Es gibt verschiedene Modelle von Elvaco Edge: Einige verfügen nur über eine interne Antenne, andere erlauben dem Benutzer die Verwendung einer internen oder externen Antenne zur Verbesserung des Wireless-M-Bus-Empfangs. Diese verschiedenen Modelle unterscheiden sich in der Hardware, und ein Gateway mit ausschließlich interner Antenne kann nicht nachträglich für die Verwendung einer externen Antenne umgerüstet werden. Konfigurieren Sie per NFC mit der Elvaco Play App, welche Antenne in Ihrem Elvaco Edge aktiv sein soll.
Tipp
Wenn Sie nicht sicher sind, ob eine externe Antenne erforderlich ist, um Daten von allen gewünschten Zählern zu erfassen, kaufen Sie ein Edge-Modell, das eine externe Antenne unterstützt. Dann können Sie zunächst mit der internen Antenne beginnen und, falls die Abdeckung nicht ausreicht, die externe Antenne anschließen.
Achtung
Elvaco Edge Gateways mit Unterstützung für den Anschluss einer externen Wireless-M-Bus-Antenne sind werkseitig für die Verwendung einer externen Antenne konfiguriert. Das bedeutet, dass ohne angeschlossene externe Antenne keine Zähler empfangen werden. Schließen Sie daher entweder eine externe Antenne an oder konfigurieren Sie das Gateway stattdessen für die Verwendung seiner internen Antenne.

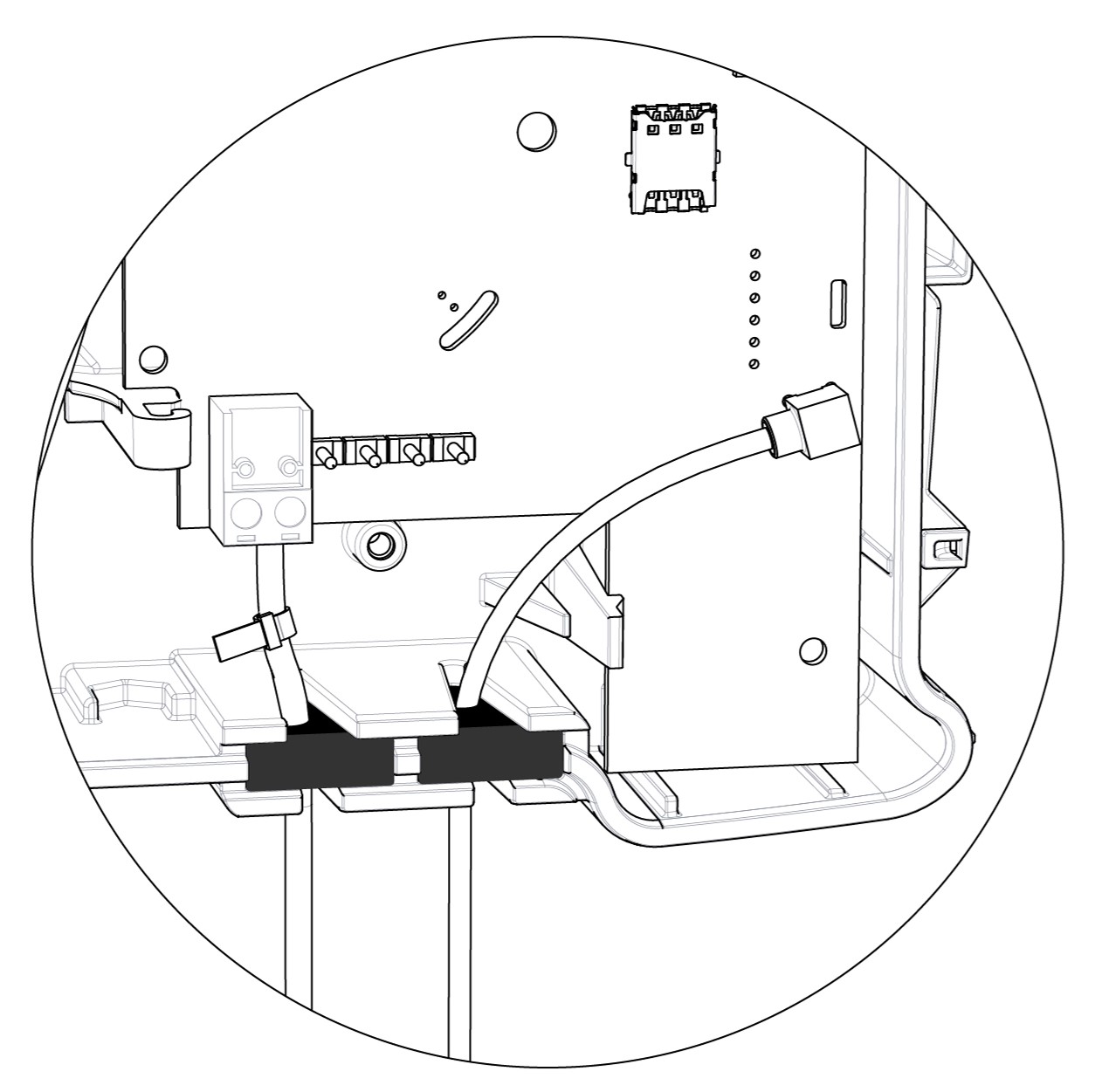

Das Gehäuse von Elvaco Edge enthält einen Schaumstoffeinsatz, um die Kabeldurchführung ohne zusätzliche externe Kabelverschraubungen aufrechtzuerhalten.
-

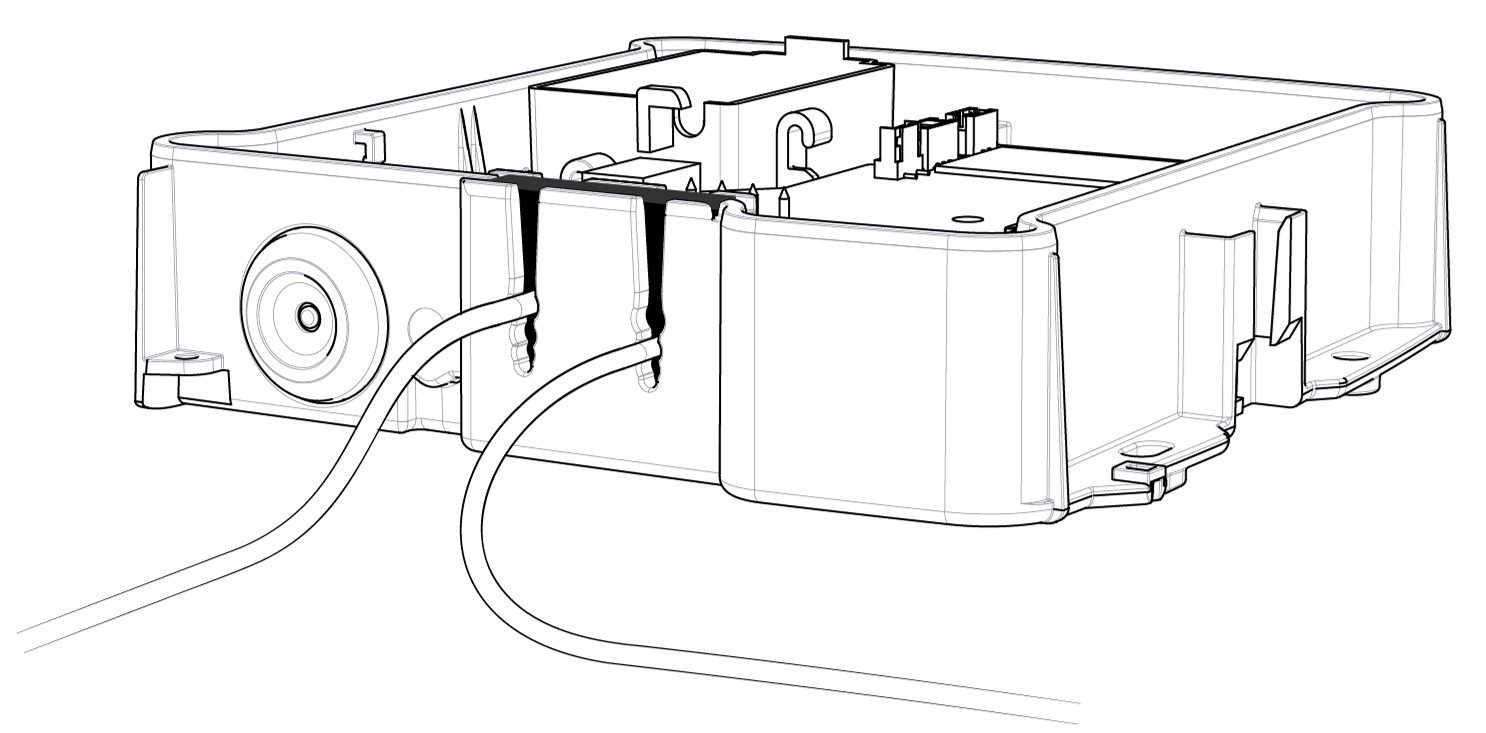

Drücken Sie das Kabel durch den Schaumstoff bis zum richtigen Durchmesser (bis Sie ein Klicken hören)
-
Stellen Sie sicher, dass der Schaumstoff wieder abdichtet, nachdem das Kabel aus dem Gehäuse geführt wurde
-

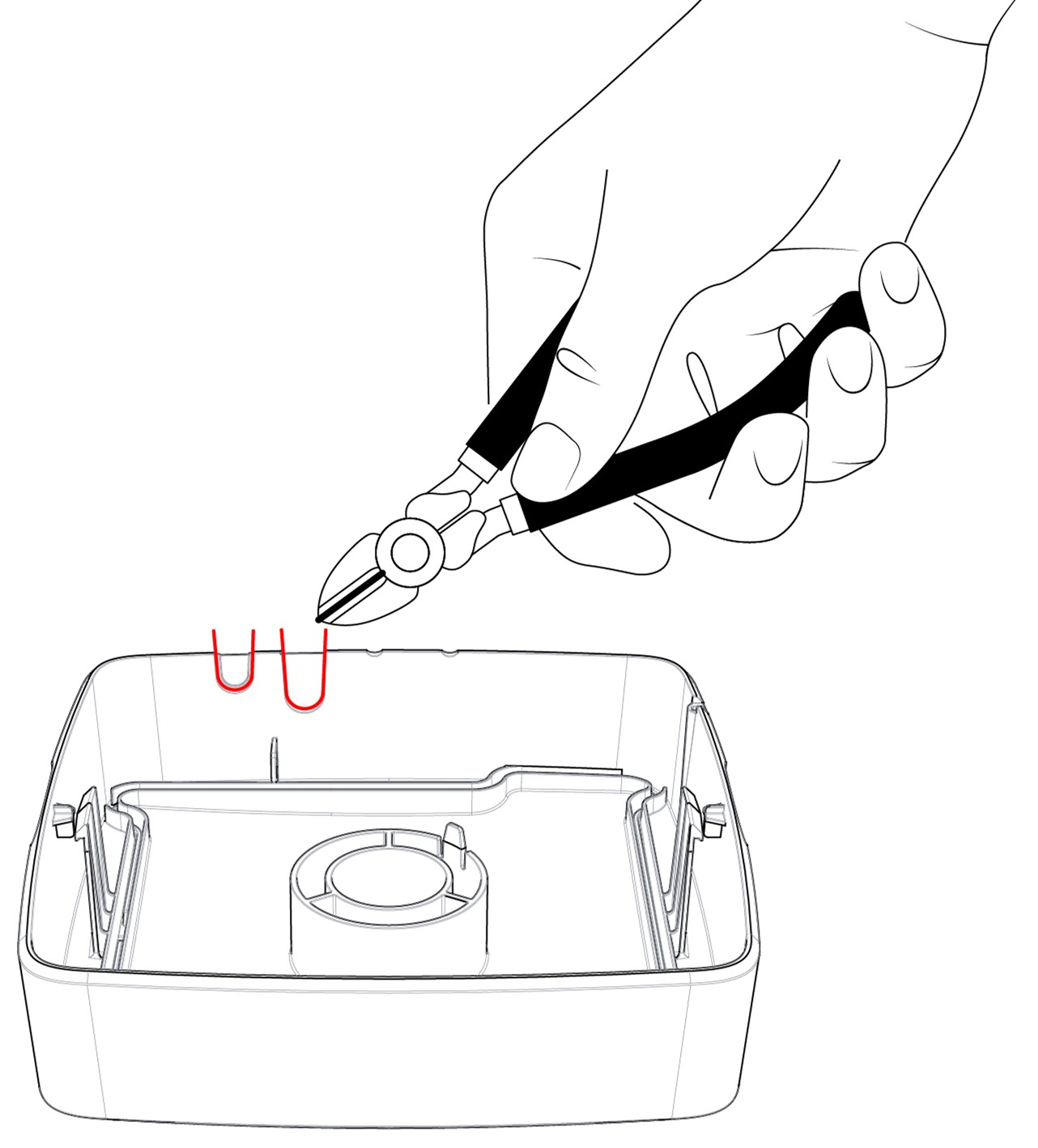

Schneiden Sie den Ausbruch im Deckel für eine bessere Kabeldurchführung aus
|
|
|
Anmerkung
Es kann bis zu 24 Stunden dauern, bis das Material wieder seine natürliche Form angenommen hat. Schneiden Sie die Ausbrüche entsprechend den Markierungen auf dem Deckel aus, damit das Kabel besser passt.
