Produktübersicht
Elvaco Edge bietet einen großen Funktionsumfang und lässt sich an Ihr spezifisches Messprojekt anpassen. Zu den wichtigsten Funktionen gehören:
-
IoT-fähig: Sobald das Gateway aktiviert wurde, nimmt es automatisch über das LTE-M-Netz Kontakt mit dem DM-Server auf, ohne dass manuelle Schritte erforderlich sind. Das Gateway ist für die nahtlose Integration mit allen führenden IoT-Plattformen vorbereitet.
-
Netz- oder Batteriebetrieb: Dank seines effizienten Stromverbrauchs kann Elvaco Edge bei täglicher Übertragung von Zählerdaten bis zu 16 Jahre mit Batterie betrieben werden. Wenn eine hohe Datengranularität erforderlich ist, wirkt sich dies auf die Batterielebensdauer aus. Das Gateway kann auch netzbetrieben werden.
-
Inbetriebnahme mit Elvaco Play: Elvaco Play ermöglicht die schnelle und sichere Konfiguration und Bereitstellung von Elvaco Edge. Scannen Sie den Elvaco-Play-QR-Code auf dem Gateway, um Ihr Gateway schnell und automatisch zu installieren und zu konfigurieren. Einstellungen werden sofort über das standardisierte Protokoll LwM2M angewendet.
-
Flexible Hardwareausführung: Elvaco Edge ist in verschiedenen Hardwarevarianten erhältlich und ermöglicht so eine maßgeschneiderte Lösung für Ihr spezifisches Messprojekt. Wählen Sie zwischen IP55 und IP65, 4 (4T) oder 128 (128T) verdrahteten M-Bus-Zählern oder drahtlosen M-Bus-Zählern.
-
Standardisierte Protokolle: Wählen Sie zwischen Datenübertragung über LwM2M oder MQTT-SN über das LTE-M- oder NB-IoT-Netz.
-

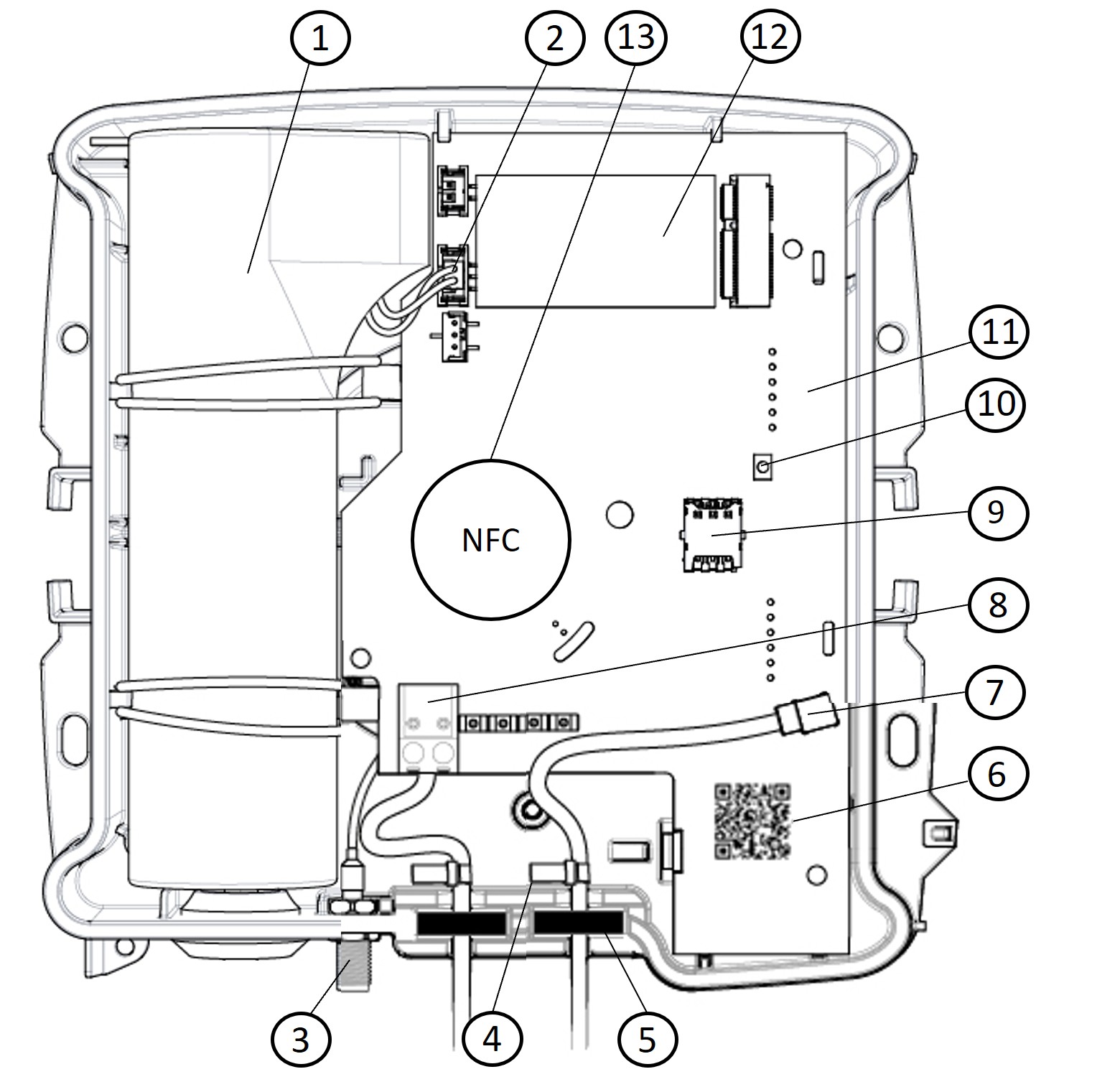

Batterie
-
Batterieanschluss
-
Antennenanschluss für Wireless M-Bus (SMA-f)
-
Kabelbinderpositionen zur Zugentlastung von Kabeln
-
Selbstabdichtende Membran
-
DevEUI (QR-Code)
-
Anschluss für Mobilfunkantenne (MCX-f)
-
M-Bus-Masterklemme (4T)
-
SIM-Kartenhalter
-
Drucktaste
-
Interne Wireless-M-Bus-Antenne
-
Optionsmodul x2 (Vorder- und Rückseite)
-
NFC-Antenne
-

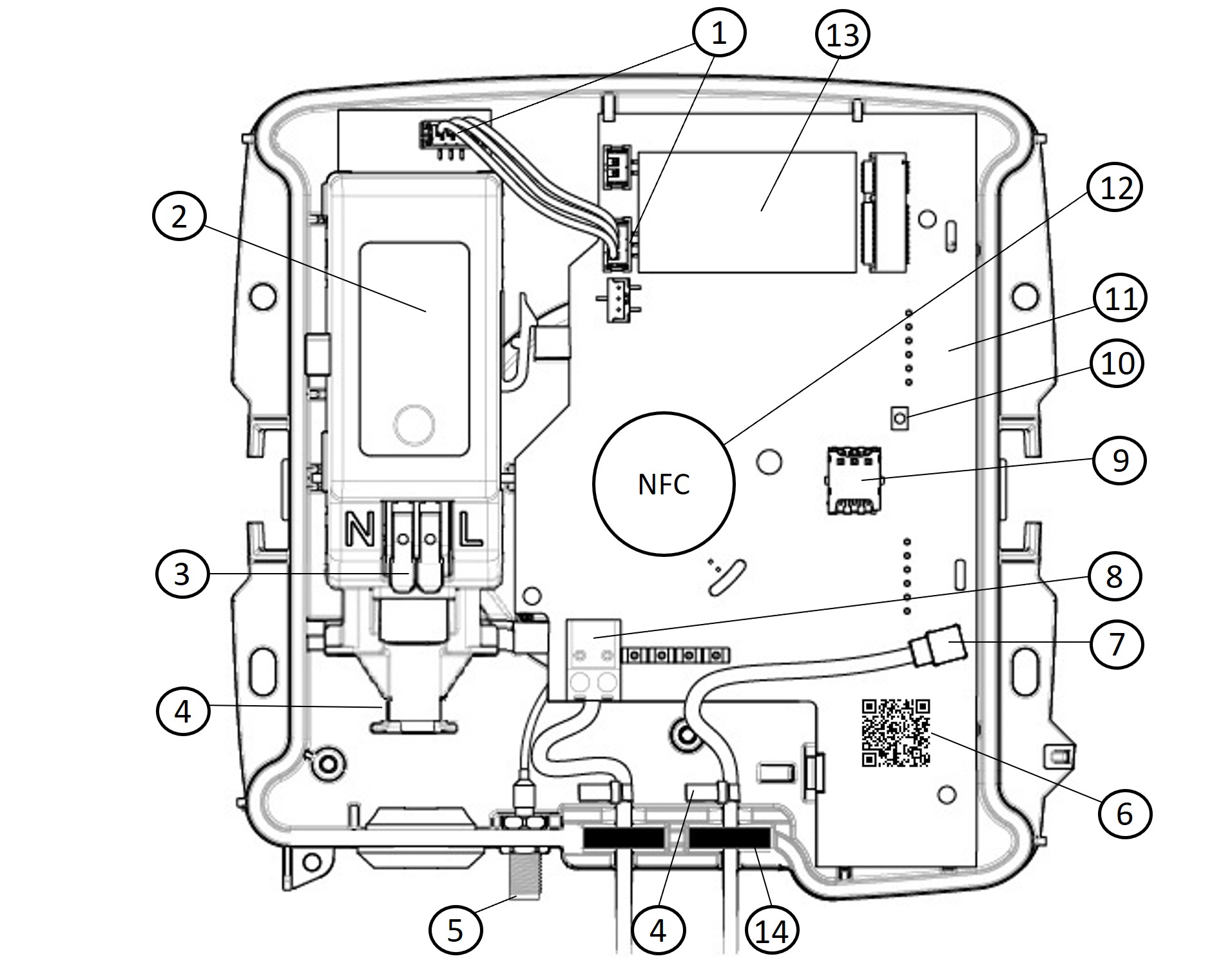

Angeschlossenes PSU-Kabel
-
PSU
-
Netz-Federzugklemme
-
Kabelbinderpositionen zur Zugentlastung von Kabeln
-
Antennenanschluss für Wireless M-Bus (SMA-f)
-
DevEUI (QR-Code)
-
Anschluss für Mobilfunkantenne (MCX-f)
-
M-Bus-Masterklemme (4T)
-
SIM-Kartenhalter
-
Drucktaste
-
Interne Wireless-M-Bus-Antenne
-
NFC-Antenne
-
Optionsmodul x2 (Vorder- und Rückseite)
-
Selbstabdichtende Membran
-

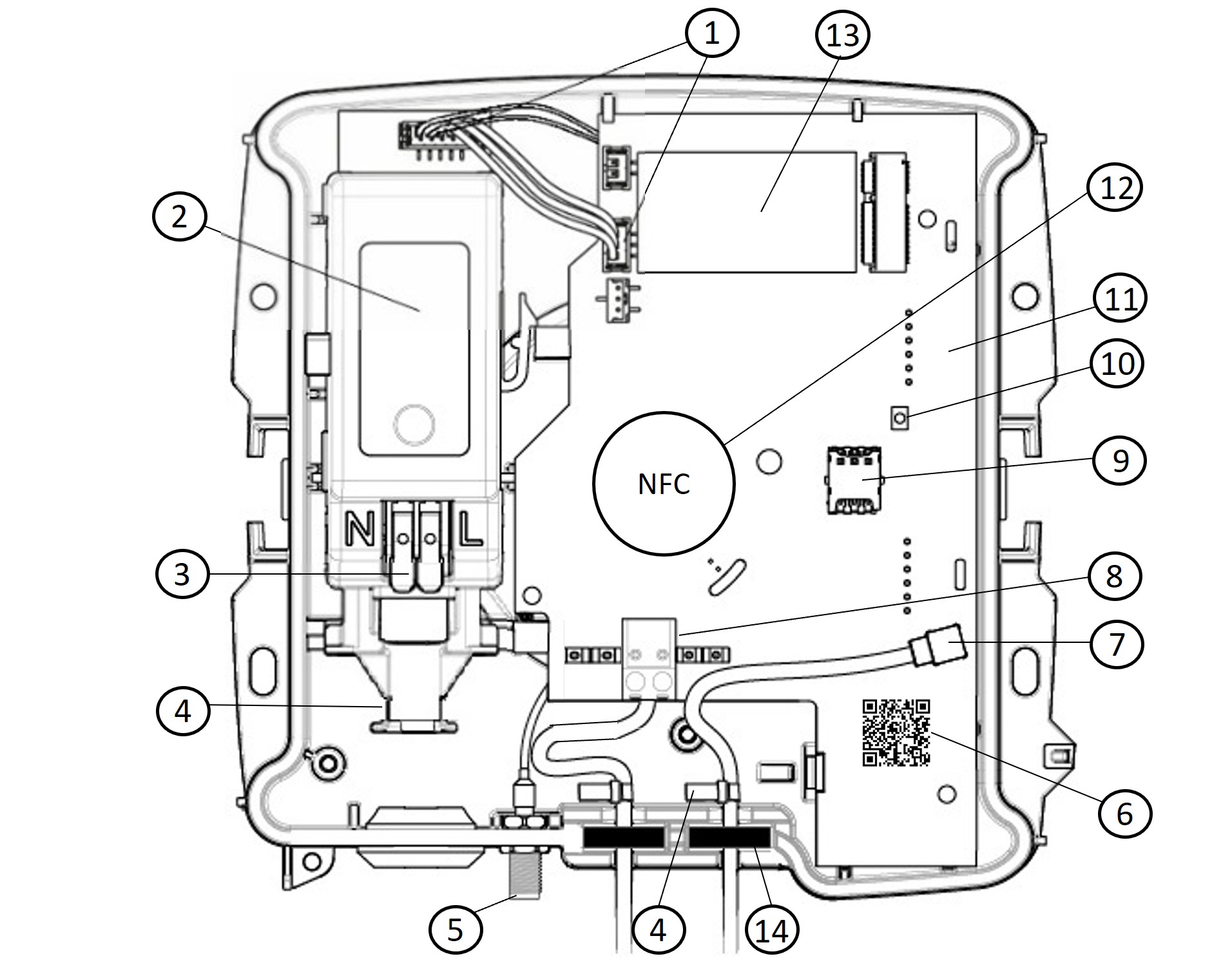

PSU-Kabel und Anschlüsse
-
PSU
-
Netz-Federzugklemme
-
Kabelbinderpositionen zur Zugentlastung von Kabeln
-
Antennenanschluss für Wireless M-Bus (SMA-f)
-
DevEUI (QR-Code)
-
Anschluss für Mobilfunkantenne (MCX-f)
-
M-Bus-Masterklemme (128T)
-
SIM-Kartenhalter
-
Drucktaste
-
Interne Wireless-M-Bus-Antenne
-
NFC-Antenne
-
Optionsmodul x2 (Vorder- und Rückseite)
Die Funktion der Drucktaste hängt davon ab, ob sich das Gerät im aktiven oder inaktiven Zustand befindet und wie lange die Taste gedrückt wird. Befindet sich das Gateway im inaktiven Zustand, besteht die einzige verfügbare Funktion darin, das Gerät zu aktivieren, indem Sie die Drucktaste 5-9 Sekunden lang gedrückt halten (die LEDs blinken grün) und dann loslassen. Befindet sich das Gateway hingegen im aktiven Zustand, stehen weitere Funktionen zur Verfügung. Die vollständige Übersicht über die Funktionen der Drucktaste finden Sie in der folgenden Tabelle.
Tabelle 1. Funktion der Drucktaste
|
Zeit (s) |
LED-Farbe |
Aktion, wenn das Gerät aktiv ist |
Aktion, wenn das Gerät inaktiv ist |
|---|---|---|---|
|
0-4 |
Gelb |
Aktualisierung der LwM2M-Registrierung und Senden von Zählerdaten an die konfigurierte IoT-Plattform. |
Keine Aktion. |
|
5-9 |
Grün |
Gerät neu starten. |
Gerät aktivieren. |
|
9-13 |
Rot |
Gerät deaktivieren (blaue LEDs blinken einmal, sobald die Deaktivierung abgeschlossen ist). |
Keine Aktion. |
|
13+ |
Keine Farbe |
Aktion abgebrochen. Es wird keine Aktion ausgeführt. |
Aktion abgebrochen. Es wird keine Aktion ausgeführt. |
