Installation

Montage auf DIN-Schiene

Das Produkt wird auf einer DIN-Schiene montiert. Die Klemme an der Unterseite dient zum Befestigen des Produkts auf der DIN-Schiene bzw. zum Abnehmen des Produkts von ihr. Aus Sicherheitsgründen müssen alle Klemmen mit einem DIN-Schienen-Gehäuse abgedeckt werden.

Anschluss des Netzteils

Schraubklemmen verwenden, um das Gerät mit Strom zu versorgen. Die Netzspannung sollte im Bereich von 100-240 V Wechselstrom liegen, mit einer Frequenz von 50/60 Hz.
Schließen Sie die Stromversorgung an einen deutlich gekennzeichneten und leicht zugänglichen Schalter an, um sicherzustellen, dass das Gerät während Wartungsarbeiten abgeschaltet werden kann.

Wenn an eine Stromversorgung angeschlossen, durchläuft CMe3100 einen Startvorgang von ungefähr 20 Sekunden. Danach beginnen die grüne LED und die rote LED zu blinken und das Gerät ist einsatzbereit.

Warnung

Die Installation muss von einem qualifizierten Elektriker oder einer anderen Person mit den erforderlichen Fachkenntnissen durchgeführt werden.

Achtung

Die Stromversorgung muss mit einem 10 A-Schutzschalter der Charakteristik „C“ oder mit einer trägen Sicherung geschützt werden.

Erweitern der Anzahl der angeschlossenen Slave-Geräte

CMe3100 verfügt über einen M-Bus-Master-Port, der verwendet wird, um (bis zu) 32 Slave-Geräte (32 M-Bus-Lasten, 48 mA) zu verbinden.

Anmerkung

Wenn mehr als 32 Slave-Geräte mit CMe3100 verbunden werden müssen, kann ein M-Bus-Master von Elvaco verwendet werden, um seine Grenzen zu erweitern.

Verbinden Sie das Produkt mit seinen Slave-Geräten mithilfe eines Kabels mit einem Querschnitt von 0,25–1,5 mm², z. B. kann ein Standard-Telefonkabel EKKX 2 × 2 × 0,5 verwendet werden.

Achtung

Beachten Sie die maximale Kabellänge von 1000 m.

Gemeinsame Nutzung von Zählerwerten mit einem anderen M-Bus-Gerät

CMe3100 ist mit zwei M-Bus-Slave-Ports ausgestattet und wird verwendet, um Zählerwerte mit einem anderen M-Bus-Gerät, zum Beispiel einem DCS, zu teilen.

Verbinden Sie ein Kabel mit einer Durchschnittsfläche von 0,25-1,5 mm² zwischen dem M-Bus-Gerät und Port oder CMe3100.

Verbindung mit dem lokalen Netzwerk

CMe3100 ist mit einem Ethernet-Port ausgestattet, um sich mit dem lokalen Netzwerk zu verbinden.

Verwenden Sie ein Kabel mit mindestens Kategorie 5e und verbinden Sie es mit dem Ethernet-Port.

Wenn die Verbindung korrekt hergestellt wurde, leuchtet die gelbe LED dauerhaft oder blinkt, was auf eine aktive Kommunikation hinweist.

Kommunikation mit Geräten über die IR-Schnittstelle

CMe3100 unterstützt die Kommunikation mit allen ABB-Stromzählern, die mit einer IR-Schnittstelle ausgestattet sind, sowie mit allen Produkten der CMex-Serie von Elvaco.

Entfernen Sie die Abschirmung.
Befestigen Sie CMe3100 direkt neben dem Gerät, mit dem die Kommunikation erfolgen soll.

Achtung

Entfernen Sie den IR-Schutz nur, wenn die IR-Schnittstelle verwendet werden soll.

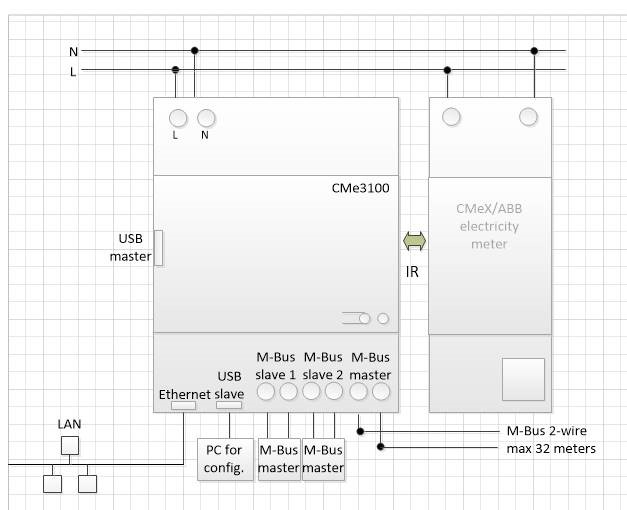

Schaltplan
