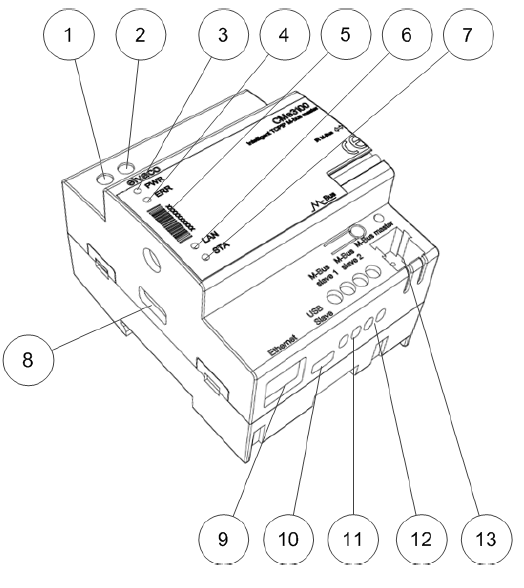

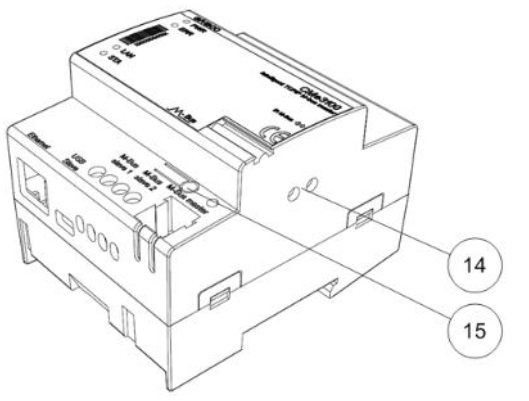

Produktübersicht

CMe3100 ist, direkt aus der Box, ein leistungsstarkes und vielseitiges M-Bus-Metering Gateway. Es kann durch ein flexibles Modell mit Lizenz- und Add-on-Upgrades auf mehrere Arten erweitert werden.

Während es viele Arten gibt, das Potenzial von CMe3100 zu nutzen, gibt es doch drei Kernanwendungsbereiche:

Zusätzlich können alle Funktionen gemischt verwendet werde, um anwendungsspezifischen Bedarf zu decken. Es unterstützt außerdem alle Arten von Versorgerzählern, die M-Bus- oder Wireless M-Bus-konform sind.

Für Standardanwendungen mit mittleren Integrationsanforderungen ist CMe3100 durch seine vordefinierten Ablesepläne und Messberichte (Push-Berichte) sehr schnell eingerichtet. Wenn die Zähler installiert sind, kann das Gerät zum Ablesen von Messwerten in spezifischen Zeitintervallen konfiguriert werden und diese in einem passenden Berichtsformat zusammenstellen und an ein Empfängersystem schicken. Berichte werden über Standardinternetprotokolle, wie SMTP (E-Mail), FTP oder HTTP, übermittelt.

Dank des im Gerät integrierten M-Bus-Decoders können Zählerwerte in einer menschlich lesbaren Form mit richtiger Genauigkeit und Einheit geliefert werden.

Die eingebaute Datenbank, die alle Messwerte lokal in CMe3100speichert, bietet eine solide Basis für die Systembelastbarkeit. Alle Push-Berichte haben einen intelligenten Wiederholungsmechanismus, der automatisch Wiederholungsversuche für fehlgeschlagene Berichte einplant, und alle Werte beinhaltet, für die die vorherige Übermittlung fehlgeschlagen war.

Die eingebaute Datenbank ermöglicht außerdem exzellente und zuverlässige Optionen für lokale Integration mit einem digitalen Steuerungssystem (Digital Control System - DCS) oder einer speicherprogrammierbaren Steuerung (Programmable Logic Controller - PLC). Diese Arten von Systemkomponenten findet man normalerweise in Immobiliensystemen, zum Beispiel zur Regelung von Heizung und Lüftung. Schnittstellensysteme können mit BACnet, Modbus, M-Bus oder JSON (TCP/IP) verbunden werden, um Zählerwerte direkt von CMe3100 abzurufen, ohne dass sie den normalen Betrieb beeinträchtigen und ohne direkte Kommunikation mit dem M-Bus-Zähler.

Wenn CMe3100 in einer gemischten Anwendung verwendet wird, die sowohl Zählerberichte als auch einen hohen Bedarf an Echtzeit-Zählerwerten für eine SPS (PLC) oder ein Leitsystem (DCS) umfasst, steht ein zusätzlicher Modus zur Verfügung: der kontinuierliche Auslesemodus. Bei Aktivierung liest CMe3100 alle Zähler so oft wie möglich ab und stellt den Schnittstellensystemen die Ausgaben zur Verfügung, jedoch ohne den Berichtsmechanismus zu beeinträchtigen. Dies ermöglicht es, Messberichte unabhängig von den Messwertanforderungen des Schnittstellensystems zu erstellen.

Messungen und lokale Integration mit DCS

Für anspruchsvolle Anwendungen, die eine vertikale Integration erfordern, unterstützt CMe3100 die REST- oder DLMS-Protokolle. Mit diesen Protokollen stehen Zählerwerte und Konfigurationseinstellungen zur Verfügung, ohne dass man sich um spezifische Details des M-Bus-Messformats sorgen muss. Ein Head-End-System gibt Zugang zu den meisten aktuellen Ausgaben, historischen Werten sowie Informationen, Zählerlisten und Änderungsbenachrichtigungen. CMe3100 ist von der DLMS-Organisation zertifiziert.

Die eingebaute Datenbank, die alle Messwerte lokal in CMe3100 speichert, bietet eine solide Basis für die Systembelastbarkeit, da historische Zähler zu jeder Zeit vom Head-End-System wieder hergestellt werden können.

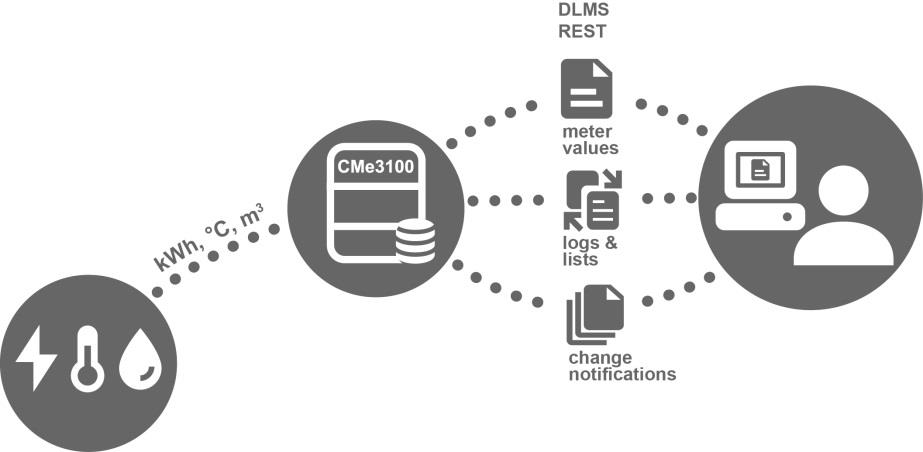

Vollständige Gateway-Integration
