Betrieb
Die Tasten Auf/Ab werden zur Auswahl des Menüs verwendet. Die Taste OK dient zur Auswahl der aktuellen Menüauswahl. ESC Taste bricht die aktuelle Auswahl ab oder kehrt zum vorherigen Menü zurück. ? Taste zeigt die Hilfeinformationen für die aktuelle Menüseite an. Die Tasten Rechts/Links werden verwendet, um den Cursor in einem Editor zu bewegen oder um auf das untere Menü zuzugreifen (sofern verfügbar).
Die Startseite ist die oberste Ebene des Menüsystems. Wenn Sie in diesem Menü die Taste ESC drücken, wird das Produkt in den Ruhezustand versetzt.
Im Menü Zähler (wählen Sie auf dem Startbildschirm 2. Meters) können die installierten Zähler angezeigt und entfernt werden.

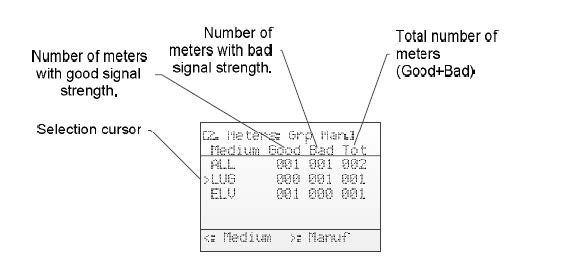

Übersicht der Menüseite Zähler

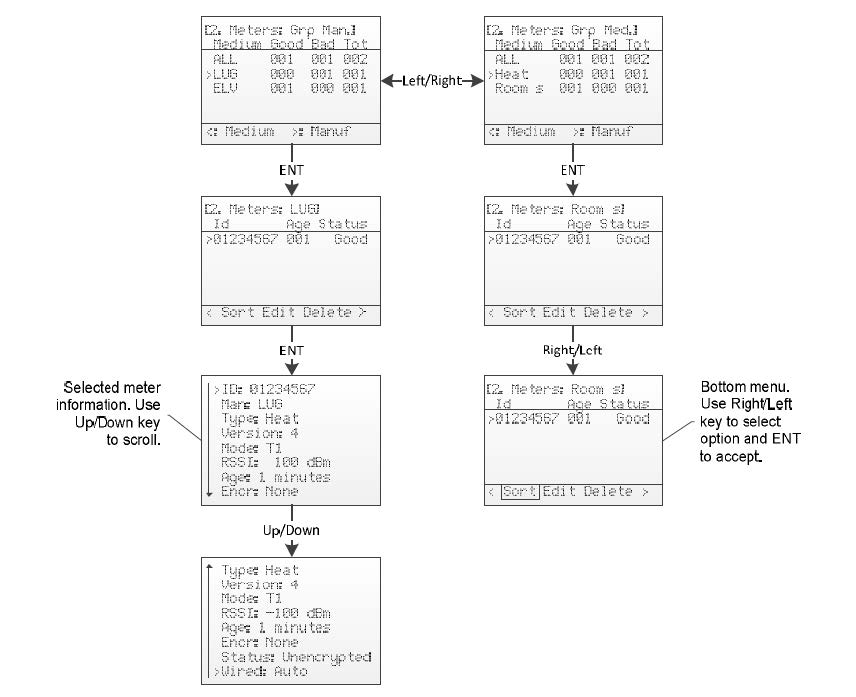

Übersicht über die Navigation im Menü Zähler
-
Rufen Sie das untere Menü mit den Tasten Rechts/Links auf.
Die ausgewählte Option wird hervorgehoben.
-
Wenn Sort ausgewählt ist, drücken Sie die Taste OK, um umzuschalten:
-
Sort by Id
-
Sort by Age
-
Sort by Status
-

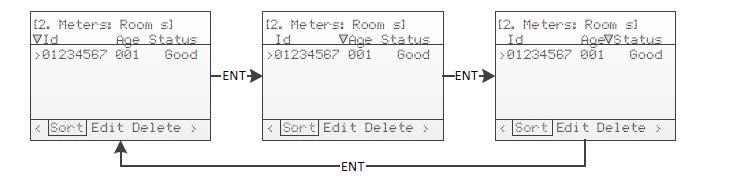

Zähler sortieren
-
Drücken Sie die Tasten Auf/Ab, um den Cursor zu dem Zähler zu bewegen, den Sie bearbeiten möchten.
-
Rufen Sie das untere Menü mit den Tasten Rechts/Links auf.
Die ausgewählte Option wird hervorgehoben.
-
Wenn Sie Edit ausgewählt haben, drücken Sie die Taste OK, um die Menüseite Zähler bearbeiten aufzurufen.

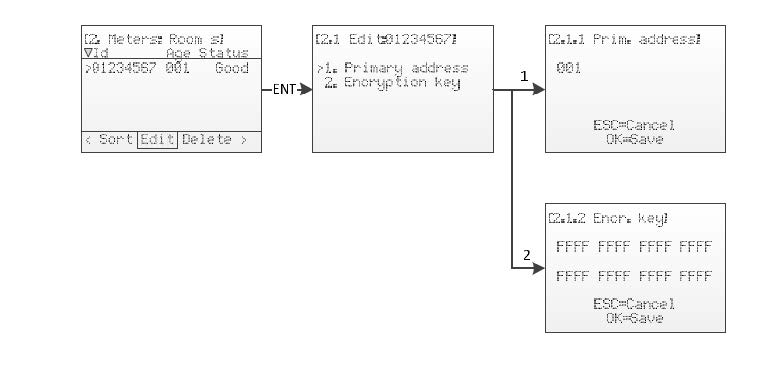

Zähler bearbeiten
-
Rufen Sie die Menüseite für die Zählerbearbeitung auf.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern und drücken Sie die Taste OK, wenn 1. Primäre Adresse ist ausgewählt.
Die Primäradresse wird an den kabelgebundenen M-Bus-Schnittstellen für den Zugriff auf den M-Bus-Zähler mit Primäradressierung verwendet. Eine gültige primäre Adresse liegt zwischen 0 und 250.
-
Ändern Sie die Primäradresse des Zählers mit den Tasten Auf/Ab und bewegen Sie den Cursor mit den Tasten Rechts/Links.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um abzubrechen.
-
Rufen Sie die Menüseite für die Zählerbearbeitung auf.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern und drücken Sie die Taste OK, wenn 2. Verschlüsselungsschlüssel ist ausgewählt.
CMeX50 prüft beim Empfang eines verschlüsselten Telegramms, ob ein Schlüssel für diesen Zähler installiert ist. Ist dies nicht der Fall, verwendet CMeX50 den Standardschlüssel. Schlägt die Verschlüsselung fehl, wird das Telegramm in einen Container gelegt und verschlüsselt gesendet. Es kann später im Prozess entschlüsselt werden. Diese Art von Container-Telegramm ist normalerweise nicht mit einer Standard-M-Bus-Auslesesoftware lesbar.
Wenn der Schlüssel passt (entweder der einmalige Schlüssel des Zählers oder der Standardschlüssel), wird das Telegramm entschlüsselt und unverschlüsselt gesendet.
Der Verschlüsselungsschlüssel kann beim Hersteller des kabellosen M-Bus-Zählers angefordert werden.
-
Ändern Sie den Verschlüsselungsschlüssel des Zählers mit den Tasten Auf/Ab und bewegen Sie den Cursor mit den Tasten Rechts/Links.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um abzubrechen.
Die Zählerinformationsseite wird durch Drücken der Taste OK auf einem ausgewählten Zähler aufgerufen. Die Zählerinformationsseite gibt einen guten Überblick über den Zähler und auch darüber, ob der Zähler mit einer Standard-M-Bus-Software über die kabelgebundenen M-Bus-Schnittstellen ausgelesen werden kann.
In der folgenden Tabelle finden Sie eine vollständige Beschreibung der auf der Informationsseite angezeigten Informationen.
Tabelle 399. Felder der Zählerinformationsseite
|
Name |
Beschreibung |
Mögliche Werte |
|---|---|---|
|
ID |
Identifikation des Zählers |
00000000-99999999 |
|
Man |
Hersteller |
M-Bus Drei-Buchstaben-Herstellercode gemäß Flag Association; siehe http://www.dlms.com/flag |
|
Type |
Geräteart |
M-Bus-Gerätetyp gemäß M-Bus-Standarddokument prEN_13757-3_2011. |
|
Version |
Version |
M-Bus-Versionsfeld, 0-255 |
|
Mode |
Kabelloser Modus |
T1,C1,S1 |
|
RSSI |
Signalstärke in dBm |
-55 dBm bis -107 dBm |
|
Age |
Zeit seit dem letzten empfangenen Telegramm in Minuten |
0-9999 Minuten |
|
Encr. |
Verschlüsselungsmodus |
Keine AES_COUNTER = AES-Zählermodus DES_CBC_0 = DES CBC-Vektor 0 DES_CBC_N0 = DES CBC-Vektor nicht 0 AES_CBC_0 = AES CBC-Vektor 0 AES_CBC_N0 = AES CBC-Vektor nicht 0 Reserved = Alle anderen |
|
Status |
Status des zuletzt empfangenen Telegramms. |
Unknown = Kein Telegramm empfangen Unencrypted = Telegramm ist unverschlüsselt Unknown CI = Das empfangene CI-Feld ist für das Produkt unbekannt Encrypted = Telegramm ist verschlüsselt Decrypt error = Verschlüsselungsmethode und Schlüssel sind für den Zähler eingestellt, aber das Telegramm konnte nicht entschlüsselt werden Decrypted = Verschlüsselungsmethode und Schlüssel sind für den Zähler eingestellt und das Telegramm wurde erfolgreich entschlüsselt |
|
Wired |
Kabelgebundener Status des Telegramms. Dieses Feld gibt Auskunft darüber, ob die Informationen des Zählers über die kabelgebundene M-Bus-Schnittstelle ausgelesen werden können. |
Auto = Das Telegramm ist über die kabelgebundene Schnittstelle mit jeder handelsüblichen M-Bus-Auslesesoftware auslesbar. Container = Die Zählerdaten sind verschlüsselt und der Verschlüsselungsmodus und/oder der Schlüssel ist nicht eingestellt oder der Schlüssel ist falsch eingestellt. Die Zählerdaten können über die kabelgebundene M-Bus-Schnittstelle ausgelesen werden, sind aber in einer M-Bus Datencontainer-Nachricht nach EN_13757-3_2011 gekapselt. |
