Produktübersicht

Beschreibung der Anwendung

CMeX50 ist ein Wireless M-Bus-Empfänger, der bis zu 800 kabellose M-Bus-Slaves und bis zu 32 kabelgebundene M-Bus-Slaves handhaben kann. Das Produkt kann in allen gebräuchlichen kabellosen M-Bus-Modi betrieben werden: T1, C1 und S1.

CMeX50 virtualisiert die angeschlossenen kabellosen M-Bus-Slaves und die Slaves können mit Standard-M-Bus-Befehlen gelesen werden. CMeX50 kann über RS232, USB und Standard M-Bus-2-Draht ausgelesen werden. Dadurch kann das Produkt in jedem Standard-M-Bus-System eingesetzt werden, ohne dass Kenntnisse über den kabellosen M-Bus erforderlich sind.

CMeX50 kann zusammen mit Produkten der CMe/CMeX-Serie von Elvaco verwendet werden, die GSM/GPRS-Kommunikation, TCP/IP-Kommunikation, M-Bus-Master-Erweiterungsmodule und vieles mehr ermöglichen.

CMeX50 sollte in den folgenden Anwendungsbereichen eingesetzt werden:

  • Funknetze in Villengebieten

  • Funknetzwerke in Wohnungseigentümergemeinschaften

  • Lesen beliebiger kabelgebundener M-Bus-Slaves

  • Lesen aller kabellosen M-Bus-Slaves, die T1, C1 oder S1 unterstützen

Komponentenübersicht

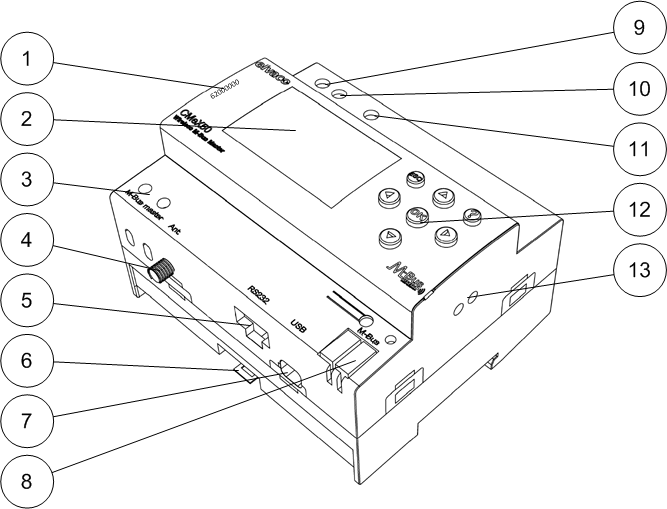

CMeX50 Komponentenübersicht

  1. Seriennummer

  2. LCD-Anzeige

  3. M-Bus-Master

  4. Antennenanschluss

  5. RS232-Anschluss

  6. DIN-Schienenverriegelung

  7. USB-Anschluss

  8. M-Bus-Slave

  9. Stromversorgung L

  10. Stromversorgung N

  11. Schutzerdung

  12. Tastenfeld

  13. IR-Schnittstelle rechts (IR-Schnittstelle auch auf der linken Seite)

LCD-Anzeige

Das Produkt ist mit einem Display und einem Tastenfeld zur Navigation im Menü ausgestattet. Nach dem Einschalten bleibt das Gerät im Ruhezustand, bis eine beliebige Taste gedrückt wird. Das Produkt fragt nach einem Anmeldepasswort, das standardmäßig auf 0000 eingestellt ist.

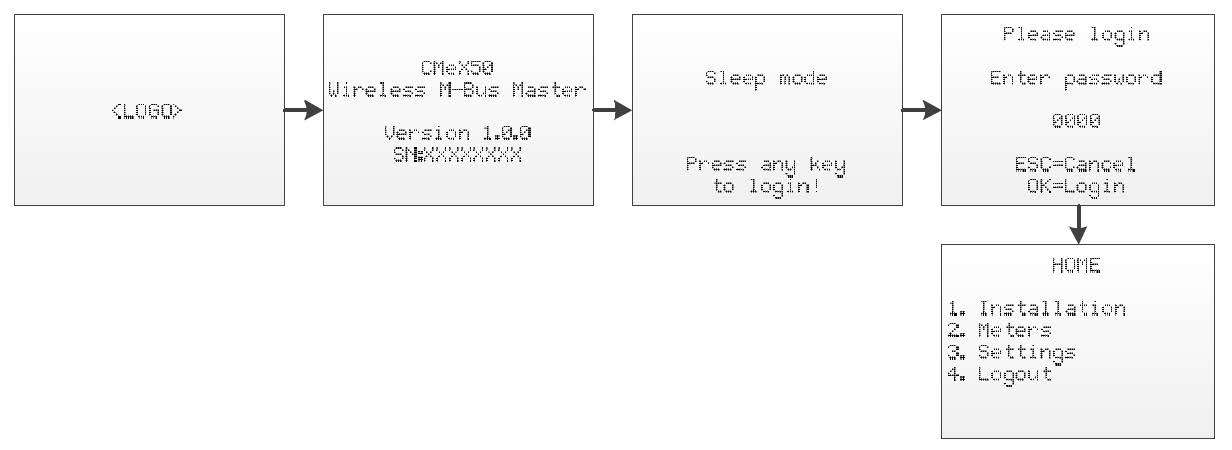

Einschaltreihenfolge

Übersicht über das Menüsystem

  1. Installation

    Mfr: Dev:

    • Start, keep meters

    • Start, clear meters

    • Start, cont

      • List found meters, (Installation window)

  2. Meters

    List medium/manufactures

    Medium: Manuf:

    • List meters

      • Choosed meter

        • Info about meter

      • Sort

        (Sort the list by, Id, Age, Status)

        • Edit

          • Primary address

          • Encryption key

        • Delete

  3. Settings

    3-1 - M-Bus wireless

    • Global Encr. key

    • Wireless Mode

      • T1/T2/C1/C2 (T2/C2 mode is not implemented yet)

        • C1, T1

        • T1,T2 (But T2 is not implemented yet)

        • T1

      • S1/S2 (But S2 mode is not implemented yet)

        • S1

    • Autoinst. FIFO

      • AutoInst. FIFO on

      • AutoInst. FIFO off

    • Installation time

    • Install mode

      • All

      • Only SND_IR

    • Data age limit

    • CI=0x79 mode

      • Ignore telegram

      • Put in container

    3-2 - M-Bus wired

    • Baud rate

      • 300

      • 600

      • 1200

      • 2400

      • 4800

      • 9600

    • Sec. address

    • Prim. address

    • Wired mode

      • Auto

      • Container

      • DIF/VID mode

        • Address,Time,Rssi

        • Address, Time

        • Address

        • Auto address

      • Status byte

        • Always 0x00

        • Wireless status

      • CMeX50 access

        • Prim. + Sec. + 251

        • Address 251 only

      • Meter access

        • Sec + SecEnh + Pri

        • SecEnh only

      • Hexdump config.

        • Hexdump OFF

        • Info only

        • Info + Tgm

        • Info only SNIFFER

        • Info + Tgm SNIFFER

      • Hexdump baud

        • 38400 baud 8N1

        • 19200 baud 8N1

        • 9600 baud 8N1

        • 4800 baud 8N1

        • 2400 baud 8N1

        • 1200 baud 8N1

        • 600 baud 8N1

        • 300 baud 8N1

    3-3 - System

    • Language

      • LCD Contrast

    • Password

      • Sleep time

      • System info

      • Radio status

    3-4 - Factory reset

    3-5 - Reboot

  4. Logout

Standardmäßige Werkseinstellungen

Tabelle 389. Werkseinstellungen

Abschnitt

Name

Wert

M-Bus kabellos

Globaler Verschlüsselungsschlüssel

Zufällig ab Werk

M-Bus kabellos

Kabelloser Modus

C1, T1 (kombinierter Modus)

M-Bus kabellos

Wireless-Empfindlichkeit

Wide

M-Bus kabellos

Installationszeit

60 Minuten

M-Bus kabellos

Installationsmodus

ALLE (Handhabung sowohl von SND_IR als auch von SND_NR)

M-Bus kabellos

Datenaltersgrenze

1440 Minuten

M-Bus kabelgebunden

Baudrate

2400 bit/s

M-Bus kabelgebunden

Sekundäre Adresse

Seriennummer des Produkts

M-Bus kabelgebunden

Primäre Adresse

251

M-Bus kabelgebunden

Wired mode

Auto

M-Bus kabelgebunden

DIF/VIF-Modus

Auto-Adresse

System

Sprache

Deutsch

System

LCD-Kontrast

0

System

Passwort

0000

System

Ruhezeit

5 Minuten

Typgenehmigung

Siehe Konformitätserklärung.
