Konfiguration
Auf der Seite des Einstellungsmenüs können Sie die Konfiguration des Produkts ändern.

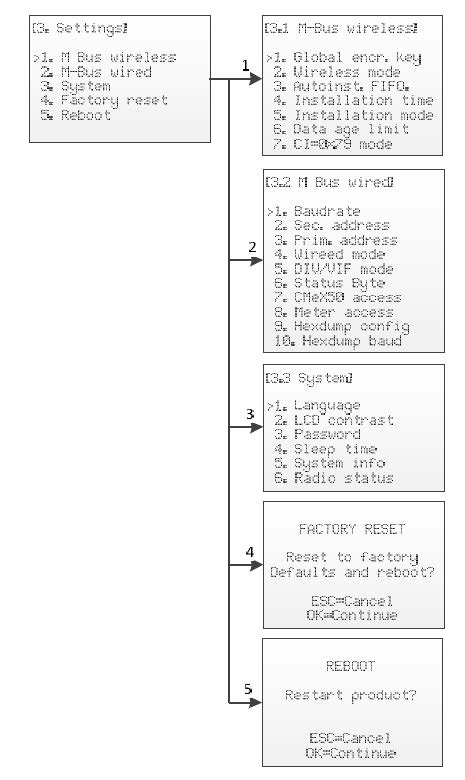

Übersicht über die Navigation der Menüseite Einstellungen
Die Menüseite M-Bus kabellos wird verwendet, um die Konfiguration und das Verhalten des kabellosen M-Bus-Empfängers des Produkts zu ändern.

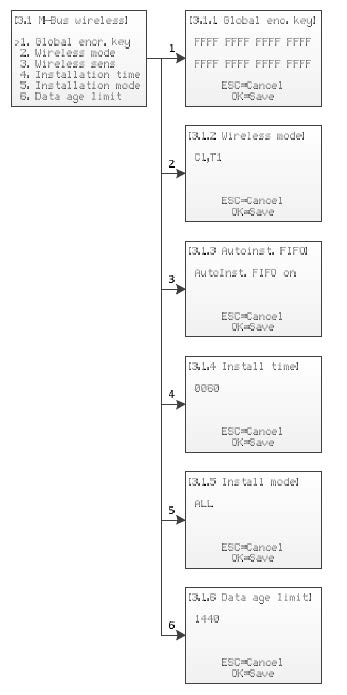

Menü Einstellungen M-Bus Wireless
-
Gehen Sie auf die Einstellungsseite des kabellosen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 1 Global enc. key ausgewählt ist.
Der globale Verschlüsselungsschlüssel wird von Zählern verwendet, die so konfiguriert sind, dass sie den globalen Schlüssel für die Verschlüsselung/Entschlüsselung verwenden. Dies ist nützlich, wenn mehrere Zähler denselben Verschlüsselungsschlüssel haben.
Der Verschlüsselungsschlüssel wird zur Entschlüsselung der vom kabellosen M-Bus-Slave empfangenen Telegramme verwendet, was eine standardmäßige kabelgebundene M-Bus-Auslesung ermöglicht. Wenn ein Zähler verschlüsselte Telegramme sendet und kein/ein falscher Verschlüsselungsschlüssel eingegeben wurde, sendet die Auslesung an der drahtgebundenen M-Bus-Schnittstelle ein Container-Telegramm mit verschlüsselten Daten zurück. Diese Art von Container-Telegramm ist normalerweise nicht mit einer Standard-M-Bus-Auslesesoftware lesbar.
Der Verschlüsselungsschlüssel kann vom Hersteller des kabellosen M-Bus-Slaves bezogen werden.
-
Ändern Sie den Verschlüsselungsschlüssel mit den Tasten Auf/Ab und bewegen Sie den Cursor mit den Tasten Rechts/Links.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Gehen Sie auf die Einstellungsseite des kabellosen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 2. Wireless mode ausgewählt ist.
Der kabellose Modus wird verwendet, um das Produkt so zu konfigurieren, dass es mit verschiedenen Arten von kabellosen M-Bus-Slaves kommunizieren kann.
Die Cx WIDE-Modi verwenden die Modus-T-Empfängerkonfiguration und können den Empfang „problematischer“ Cx-Zähler mit übermäßigem Frequenz- oder Datenratenfehler zulassen. Verwenden Sie WIDE-Modi nur, wenn es unbedingt notwendig ist.
-
Ändern Sie den kabellosen Modus des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
Die folgende Tabelle beschreibt mögliche kabellose M-Bus-Modi/kombinierte Modi:
Tabelle 390. Wireless M-Bus-Betriebsarten
|
Name |
Beschreibung |
|---|---|
|
S |
Das Produkt ist für die Kommunikation mit S1-Slaves konfiguriert. |
|
T |
Das Produkt ist für die Kommunikation mit T1-Slaves konfiguriert. |
|
T+Ca |
Das Produkt ist für die Kommunikation mit T1- und C1a-Slaves konfiguriert. |
|
T+Cb |
Das Produkt ist für die Kommunikation mit T1- und C1b-Slaves konfiguriert. |
|
T+Ca+Cb |
Das Produkt ist für die Kommunikation mit T1-, C1a- und C1b-Slaves konfiguriert. |
|
Ca |
Das Produkt ist für die Kommunikation mit C1a-Slaves konfiguriert. |
|
Cb |
Das Produkt ist für die Kommunikation mit C1b-Slaves konfiguriert. |
|
Ca+Cb |
Das Produkt ist für die Kommunikation mit C1a- und C1b-Slaves konfiguriert. |
|
Ca WIDE |
Das Produkt ist für die Kommunikation mit C1a-Slaves im Wide-Modus konfiguriert. |
|
Cb WIDE |
Das Produkt ist für die Kommunikation mit C1b-Slaves im Wide-Modus konfiguriert. |
|
Ca+Cb WIDE |
Das Produkt ist für die Kommunikation mit C1a- und C1b-Slaves im Wide-Modus konfiguriert. |
-
Gehen Sie auf die Einstellungsseite des kabellosen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 3. Autoinst. FIFO. ausgewählt ist.
Die Speichermethode legt fest, wie neue Zähler gespeichert werden sollen. Bis zu 800 Zähler können in CMeX50 gespeichert werden. Im Folgenden finden Sie eine Beschreibung, wie die verschiedenen Modi zu verwenden sind.
-
Ändern Sie die Speicherart des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
Tabelle 391. Speichermethode für Zähler
|
Name |
Beschreibung |
|---|---|
|
On |
Dieser Modus wird verwendet, um nach dem FIFO-Modell (First In First Out) zu speichern. Wenn 800 Zähler gespeichert sind und ein neuer Zähler gefunden wird, wird der älteste Zähler aus der Liste entfernt und stattdessen der neue Zähler gespeichert. |
|
Off |
In diesem Modus werden die ersten gefundenen 800 Zähler gespeichert. Danach können keine Zähler mehr gefunden und gespeichert werden. |
-
Gehen Sie auf die Einstellungsseite des kabellosen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 4. Install time ausgewählt ist.
Die Installationszeit ist die Zeit, über die das Produkt im Installationsmodus verbleibt, wenn eine Installation gestartet wird.
-
Ändern Sie die Installationszeit des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Gehen Sie auf die Einstellungsseite des kabellosen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 5. Install mode ausgewählt ist.
Mit dem Installationsmodus wird konfiguriert, welche kabellosen M-Bus-Telegramme für die Installation neuer kabelloser M-Bus-Slaves im Installationsmodus akzeptiert werden. Die verfügbaren Modi können Sie der folgenden Tabelle entnehmen.
-
Ändern Sie den Installationsmodus des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
Tabelle 392. Installationsmodi
|
Name |
Beschreibung |
|---|---|
|
SND_IR |
Nur mit Telegrammen des Typs SND_IR können neue Zähler während der Installation hinzugefügt werden. |
|
ALL |
Alle gültigen Telegramme können während der Installation neue Zähler hinzufügen. |
-
Gehen Sie auf die Einstellungsseite des kabellosen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 6. Data age limi ausgewählt ist.
Die Datenaltersgrenze ist die maximale Zeit in Minuten, die ein kabelloses M-Bus-Telegramm zum Auslesen auf der drahtgebundenen M-Bus-Schnittstelle gültig ist. Ist ein Telegramm älter als die Datenaltersgrenze, antwortet der entsprechende virtualisierte drahtgebundene M-Bus-Slave nicht mehr auf Anfragen.
-
Ändern Sie die Datenaltersgrenze des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Gehen Sie auf die Einstellungsseite des kabellosen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 7. CI=0x79 ausgewählt ist.
-
Ändern Sie die Handhabung des Telegramms mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
Tabelle 393. Auswahl des Containers, nicht des Containermodus
|
Name |
Beschreibung |
|---|---|
|
Ignore |
Telegramm ignorieren. |
|
Put in container |
Speichern Sie das gesamte empfangene Telegramm im Originalzustand. Das Telegramm wird beim Abruf über den kabelgebundenen M-Bus in einen Datencontainer gelegt. |
Die Menüseite M-Bus kabelgebunden wird verwendet, um die Konfiguration und das Verhalten der kabelgebundenen M-Bus-Slave-Schnittstelle des Produkts zu ändern. Die kabelgebundene M-Bus-Schnittstelle dient zum Auslesen der virtualisierten kabellosen M-Bus-Slaves durch einen Standard M-Bus-Master.

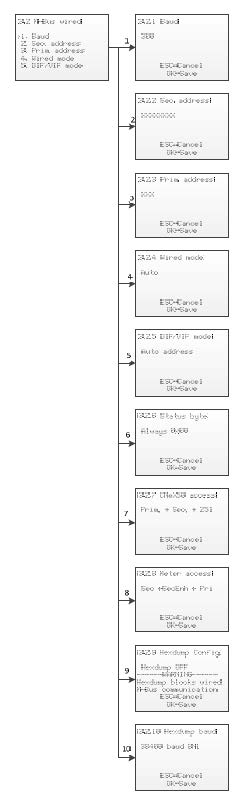

Menüseite für kabelgebundenen M-Bus
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 1. Baud ausgewählt ist.
Die kabelgebundene M-Bus-Baudrate ist die Geschwindigkeit, die bei der Kommunikation mit der kabelgebundenen M-Bus-Schnittstelle verwendet wird. Zulässige Baudraten sind 300, 600, 1200, 2400, 4800 und 9600. Diese Einstellung gilt global für alle virtualisierten M-Bus-Slaves und die CMeX50 M-Bus-Slave-Implementierung.
-
Ändern Sie die Baudrate mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 2. Sec. address ausgewählt ist.
Die sekundäre Adresse von CMeX50 wird verwendet, wenn die sekundäre Adressierung für den Zugriff auf die kabelgebundene M-Bus-Slave-Schnittstelle des Produkts verwendet wird.
-
Ändern Sie die Sekundäradresse des Produkts mit den Tasten Auf/Ab und bewegen Sie den Cursor mit den Tasten Rechts/Links.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 3. Prim. address ausgewählt ist.
Die primäre Adresse von CMeX50 wird verwendet, wenn die primäre Adressierung für den Zugriff auf die kabelgebundene M-Bus-Slave-Schnittstelle des Produkts verwendet wird. CMeX50 kann auch immer über die Primäradresse 251 angesprochen werden.
-
Ändern Sie die Primäradresse des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 4. Wired mode ausgewählt ist.
Der kabelgebundene Modus wird verwendet, um das Produkt so zu konfigurieren, dass es alle kabellosen M-Bus-Telegramme in Container kapselt oder versucht, die Daten als Standard-M-Bus-Telegramm mit lesbaren M-Bus-Daten an den anfragenden M-Bus-Master zu senden.
-
Ändern Sie den kabelgebundenen Modus des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 5. DIF/VIF ausgewählt ist.
Der DIF/VIF-Modus wird verwendet, um das Produkt so zu konfigurieren, dass zu den kabellosen M-Bus-Telegrammen an der kabelgebundenen M-Bus-Schnittstelle optionale Informationen hinzugefügt werden.
-
Ändern Sie den DIF/VIF-Modus des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 6. Status byte ausgewählt ist.
Hier wählen Sie aus, was im Byte STATUS im Header des kabelgebundenen M-Bus-Telegramms stehen soll, wenn Daten von einem virtualisierten Zähler gesammelt werden.
-
Ändern Sie das Statusbyte des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
Tabelle 394. Status-Byte
|
Name |
Beschreibung |
|---|---|
|
Always 0x00 |
Immer 0x00 |
|
Wireless status |
STATUS-Byte aus dem langen (CI=0x72) oder kurzen (CI=0x7A) Applikations-Header im empfangenen Funktelegramm oder 0x00, wenn ein solcher Header fehlt. |
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 7.CMeX50 access ausgewählt ist.
In diesem Menü wählen Sie, welche Adressierungsmodi auf dem kabelgebundenen M-Bus für den Zugriff auf CMeX50 verwendet werden können.
-
Ändern Sie den CMeX50 Zugriff auf das Produkt mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
Tabelle 395. CMeX50 Zugang
|
Name |
Beschreibung |
|---|---|
|
Prim + Sec + 251 |
Primäradresse, die möglicherweise im Menü 3.2.3 ausgewählt wurde, Sekundäradresse, die im Menü 3.2.2 ausgewählt wurde (normalerweise CMeX50 Seriennummer), und die feste Primäradresse 251. |
|
Address 251 only |
Nur die feste primäre Adresse 251. |
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern und drücken Sie die Taste OK, wenn 8. Zählerzugang ist ausgewählt.
Der Zählerzugriff bestimmt, welche Adressierungsmodi auf dem kabelgebundenen M-Bus für den Zugriff auf die virtualisierten Zähler verwendet werden können.
-
Ändern Sie den Zählerzugang des Produkts mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um abzubrechen.
Tabelle 396. Zählerzugriff
|
Name |
Beschreibung |
|---|---|
|
Sec + SecEnh + Pri |
Sekundäradressierung, erweiterte Sekundäradressierung (mit CMeX50Produktionsnummer) und Primäradressierung. |
|
SecEnh only |
Nur erweiterte Sekundäradressierung (mit CMeX50 Produktionsnummer). |
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 9. Hexdump config ausgewählt ist.
Achtung
Wenn der Hexdump verwendet wird (wenn dieser Wert auf einen anderen Wert als OFF gesetzt ist), funktioniert der kabelgebundene M-Bus nicht.
Der Hexdump wird verwendet, um direkt aus empfangenen kabellosen Nachrichten auf einen PC zu lesen (verbunden über USB oder RS232 mit CMeX50).
-
Wechseln Sie mit den Tasten Auf/Ab zwischen den verschiedenen Konfigurationsmodi.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
Tabelle 397. Hexdump-Konfiguration
|
Name |
Beschreibung |
|---|---|
|
OFF |
Normaler Betrieb, kabelgebundene M-Bus-, RS-232- und USB-Ports für M-Bus verwendet. |
|
Info only |
Kurze Informationen über empfangene Funktelegramme werden in Echtzeit über die serielle Schnittstelle ausgegeben. Zähler können installiert werden, und die Telegramme werden wie gewohnt im Speicher von CMeX50 gespeichert. Allerdings können die Telegramme nicht über den kabelgebundenen M-Bus ausgelesen werden, da der serielle Port belegt ist. |
|
Info + Tgm |
Wie oben, jedoch wird zusätzlich der komplette Inhalt des Telegramms auf der seriellen Schnittstelle ausgegeben. |
|
Info only sniffer |
Kurze Informationen über empfangene Funktelegramme werden in Echtzeit über die serielle Schnittstelle ausgegeben. Dies ist ein Hexdump-Modus, Zähler können nicht installiert werden und die Telegramme werden nicht in CMeX50 gespeichert. |
|
Info + Tgm sniffer |
Wie oben, jedoch wird zusätzlich der komplette Inhalt des Telegramms auf der seriellen Schnittstelle ausgegeben. |
iiiiiiii;*mmm;vv;dd;ss;rrrr;ww;<cr><lf>
Bedeutung:
iiiiiiii = Meter ID, eight digits
*mmm = The meter’s manufacturer code in a four-character wide field.
The first character is a space if bit 15 in
”manufacturer field” is zero (normal). If this bit
is one, the first character is an asterisk (*).
The three following characters are the meter’s manufacturer code
In the shape of three ASCII characters.
vv = The meter’s ”Version byte” in hexadecimal form, two characters.
dd = The meter’s ”Device type byte” in hexadecimal form,
two characters.
ss = The meter’s ”Status byte” in hexadecimal form, two characters.
rrr = Received signal strength (RSSI) in the unit dBm.
Right aligned in a four-character wide field.
ww = Wireless M-Bus mode, two characters:
” S” = Mode S
” T” = Mode T
”Ca” = Mode C, frame type A
”Cb” = Mode C, frame type B
<cr> = Carriage return, 0x13
<lf> = Line feed, 0x10
Example:
00028954; ELV;20;1B;00; -83; T;
Im Hexdump-Modus ist „Info + Tgm“ derselbe String wie oben, jedoch ohne die Übertragung von <cr><lf>, gefolgt vom Telegramminhalt in hexadezimaler Form mit zwei Zeichen pro Byte. Am Ende steht ein Semikolon, gefolgt von <cr><lf>.
Example:
00028954; ELV;20;1B;00; -83; T;5744961554890200201B7AE400000002...0F;<cr><lf>
| | | | | | | | | | |
L-field = 0x57 | | | | | | |
C-field = 0x44| | | | | | |
MFR-field = 0x1596 = ”ELV”|
ID-field = 0x00028954 |
VER = 0x20 |
DEV = 0x1B |
CI = 0x7A |
ACC = 0xE4
STATUS = 0x00
CONFIG = 0x0000
DIF = 0x02
-
Gehen Sie auf die Einstellungsseite des kabelgebundenen M-Bus
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern und drücken Sie die Taste OKc, wenn 10. Hexdump baud ausgewählt ist.
In diesem Menü wählen Sie aus, mit welcher Geschwindigkeit Sie die Daten auf dem Hexdump senden wollen.
-
Wechseln Sie mit den Tasten Auf/Ab zwischen den verschiedenen Baudraten.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
Die Systemmenü-Seite wird verwendet, um Konfigurationen zu ändern, die global für das Produkt gelten.

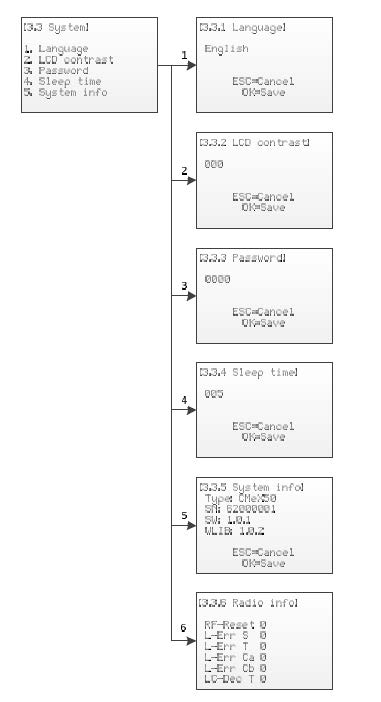

Menü Systemeinstellungen
-
Rufen Sie die Seite mit den Systemeinstellungen auf.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 1. Language ausgewählt ist.
Die Spracheinstellung beeinflusst die Sprachausgabe auf dem LCD-Display des Produkts. Die derzeitigen Sprachen sind Englisch, Schwedisch und Deutsch.
-
Ändern Sie die Sprache mit den Tasten Auf/Ab.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Rufen Sie die Seite mit den Systemeinstellungen auf.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 2. LCD contrast ausgewählt ist.
Mit dieser Einstellung wird der Kontrast des LCD-Displays geändert.
-
Ändern Sie den LCD-Kontrast des Produkts mit den Tasten Auf/Ab und bewegen Sie den Cursor mit den Tasten Rechts/Links.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Rufen Sie die Seite mit den Systemeinstellungen auf.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 3. Password ausgewählt ist.
Das Passwort wird verwendet, wenn ein Benutzer über das LCD-Display auf das Produkt zugreift.
-
Ändern Sie das Passwort des Produkts mit den Tasten Auf/Ab und bewegen Sie den Cursor mit den Tasten Rechts/Links.
-
Geben Sie das Passwort erneut ein, wenn Sie dazu aufgefordert werden.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Rufen Sie die Seite mit den Systemeinstellungen auf.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 4. Sleep time ausgewählt ist.
Die Ruhezeit ist die Zeit in Minuten, bevor das LCD-Display in den Ruhezustand übergeht und eine neue Anmeldung angefordert wird.
-
Ändern Sie die Ruhezeit des Produkts mit den Tasten Auf/Ab und bewegen Sie den Cursor mit den Tasten Rechts/Links.
-
Drücken Sie OK, um die Änderungen zu übernehmen, oder drücken Sie ESC, um den Vorgang abzubrechen.
-
Rufen Sie die Seite mit den Systemeinstellungen auf.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 5. System info ausgewählt ist.
Die Systeminformationsseite dient dazu, dem Benutzer Informationen über das Produkt anzuzeigen.
-
Drücken Sie die Taste ESC, um die Systeminformationsseite zu verlassen.
-
Rufen Sie die Seite mit den Systemeinstellungen auf.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 6. Radio statu ausgewählt ist.
Die Funkstatusseite dient dazu, den Status des Funkgeräts anzuzeigen.
-
Drücken Sie die Taste ESC, um die Funkstatusseite zu verlassen.
Tabelle 398. Funkstatus
|
Name |
Beschreibung |
|---|---|
|
RF-Reset |
Anzahl der Neustarts des Funkgeräts, nachdem innerhalb von 30 Minuten kein Telegramm empfangen wurde. |
|
L-Err S |
Anzahl der Fälle, in denen das L-Feld im Modus S einen Wert unter 9 hatte. |
|
L-Err T |
Anzahl der Fälle, in denen das L-Feld im Modus T einen Wert unter 9 hatte. |
|
L-Err Ca |
Anzahl der Fälle, in denen das L-Feld im Modus Ca einen Wert unter 9 hatte. |
|
L-Err Cb |
Anzahl der Fälle, in denen das L-Feld im Modus Cb einen Wert von 128, 129 oder weniger als 11 hatte. |
|
LC-Dec T |
Anzahl der Fälle, in denen das L- und C-Feld im Modus T eine ungültige 4/6-Codierung aufwies. |
|
F-Dec T |
Anzahl der gefundenen ungültigen 4/6-Codierungen im RX-FIFO-Interrupt. |
|
E-Dec T |
Anzahl der gefundenen ungültigen 4/6-Codierungen im RX End-of-Packet-Interrupt. |
|
H-Err Cx |
Anzahl der Fälle, in denen nach 0x54 im Modus Cx etwas anderes als 0x3D oder 0xCD kam. |
|
C-Err S |
Anzahl der empfangenen Telegramme mit mindestens einem ungültigen CRC im Modus S. |
|
C-Err T |
Anzahl der empfangenen Telegramme mit mindestens einem ungültigen CRC im Modus T. |
|
C-Err Ca |
Anzahl der empfangenen Telegramme mit mindestens einem ungültigen CRC im Modus Ca. |
|
C-Err Cb |
Anzahl der empfangenen Telegramme mit mindestens einem ungültigen CRC im Modus Cb. |
|
Clear ALL errors |
Drücken Sie OK hier, um alle oben genannten Zähler zurückzusetzen. |
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern, und drücken Sie die Taste OK, wenn 4. Factory reset ausgewählt ist.
Wenn Sie die Frage auf der Bestätigungsseite akzeptieren, setzt das Produkt alle Konfigurationen auf die Standardwerte zurück, entfernt alle Zähler und startet neu.
Das Zurücksetzen auf die Werkseinstellungen kann auch mit dem Standard-M-Bus-Befehl Application reset durchgeführt werden.
Kommentare (0 Kommentare)
