Installation
Das Produkt wird auf einer DIN-Schiene montiert. Die Klemme an der Unterseite dient zum Befestigen des Produkts auf der DIN-Schiene bzw. zum Abnehmen des Produkts von ihr. Aus Sicherheitsgründen müssen alle Klemmen mit einem DIN-Schienen-Gehäuse abgedeckt werden.
Achtung
Das Produkt handhabt 32 Slaves. Bei Überlastung des Busses erscheint eine Fehlermeldung auf dem Display und der M-Bus wird abgeschaltet.
Anmerkung
Alle verbundenen M-Bus-Slaves müssen abhängig vom Adressierungsmodus eine einmalige primäre oder sekundäre M-Bus-Adresse haben.

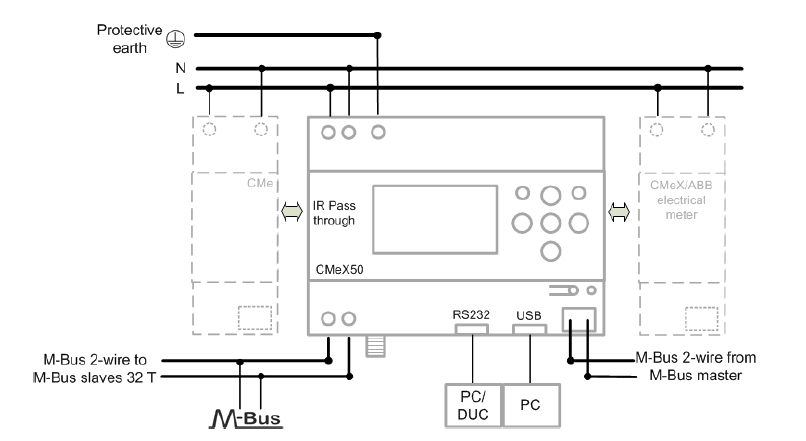

Der M-Bus ist ein Multidrop-2-Drahtbus ohne Polarität.
-
Verwenden Sie ein Kabel mit einer Querschnittsfläche von 0,25-1,5 mm2, z. B. ein Standardtelefonkabel (EKKX 2 × 2 × 0,25).
-
Schließen Sie die Kabel an die Schraubverbindung an.
Das Produkt ist mit vier verschiedenen M-Bus-Slave-Ports ausgestattet (IR-Schnittstelle links, RS232, USB und M-Bus-Slave-Schnittstelle), um eine breite Integration zu ermöglichen. Diese Ports können für folgende Zwecke genutzt werden:
-
Zum Auslesen der angeschlossenen kabellosen M-Bus-Slaves als normale M-Bus-Slaves
-
Zum Auslesen der angeschlossenen verdrahteten M-Bus-Slaves (transparent)
Slaves können mit primärer und/oder sekundärer Adressierung gelesen werden. CMeX50 selbst ist als M-Bus-Slave mit der Sekundäradresse gleich der Seriennummer verfügbar.
Die IR-Schnittstelle wird als transparente Standard-M-Bus-Schnittstelle über IR verwendet. Dieser Port kann zusammen mit den M-Bus Metering Gateway-Produkten von Elvaco, d. h. CMe2100 und CMe3000, verwendet werden. Auf diese Weise kann das Produkt mit TCP/IP- und GPRS-Kommunikation erweitert werden.
Die RS232-Schnittstelle wird als transparente Standard-M-Bus-Schnittstelle über RS232 verwendet.
Die USB-Schnittstelle wird als transparente Standard-M-Bus-Schnittstelle über USB verwendet.
-
Verwenden Sie das mitgelieferte USB-Kabel und schließen Sie es an einen beliebigen Standard-USB-Master-Port an.
Bei Verwendung von Microsoft Windows®-Betriebssystemen wird automatisch ein virtueller COM-Port erstellt, wenn das Produkt an den Computer angeschlossen wird.
Weitere USB-Treiber können von der Elvaco-Website heruntergeladen werden: http://www.elvaco.com
Die M-Bus-2-Draht-Schnittstelle verhält sich wie jedes andere M-Bus-Slave-Gerät auf dem 2-Draht-Bus. Der Nennstrom beträgt 1T (1,5 mA). Diese Schnittstelle kann direkt mit jedem Standard-M-Bus-Master-Gerät verwendet werden.
Durch Verwendung der IR-Schnittstelle kann CMe2100 mit Elvaco M-Bus-Mastern und Wireless M-Bus-Empfängern (CMeX-Serie) sowie ABB-Stromzählern kommunizieren, ohne dass ein Kabel erforderlich ist. Montieren Sie CMe2100 neben dem anderen Gerät so, dass die IR-Schnittstellen der beiden Produkte einander zugewandt sind. Bevor Sie versuchen, die IR-Schnittstelle zu benutzen, müssen Sie die IR-Abschirmung entfernen.
-
Verbinden Sie die Antenne mit dem SMA-Anschluss.
Je nach Signalstärke und Umgebung kann eine andere Antenne mit Verlängerungskabel verwendet werden.
Das Produkt kann jede Art von kabellosem M-Bus-Slave handhaben, der dem kabellosen M-Bus-Standard oder der OMS-Spezifikation entspricht. Das Produkt kann in einzelnen oder kombinierten Modi betrieben werden: T1, C1, T1&C1 und S1.
CMeX50 handhabt die AES-Verschlüsselung von Zählern mit einem individuellen Schlüssel oder einem globalen Schlüssel. Wenn kein Schlüssel für einen verschlüsselten Zähler installiert ist, antwortet das Produkt an den M-Bus-Slave-Ports mit einem M-Bus-Telegramm im Containermodus mit kabellosem, verschlüsseltem M-Bus-Telegramm. CMeX50 unterstützt die Verschlüsselungsmodi 5 und 7 in Übereinstimmung mit dem OMS-Standard.
Warnung
Die Installation muss von einem qualifizierten Elektriker oder einer anderen Person mit den erforderlichen Fachkenntnissen durchgeführt werden.
-
Schließen Sie die Hauptstromversorgung an die Schraubklemme für Stromversorgung N und Stromversorgung L an. Die Netzspannung sollte im Bereich von 100–240 V Wechselstrom, 50/60 Hz, liegen.
-
Schließen Sie die Stromversorgung an einen deutlich gekennzeichneten und leicht zugänglichen Schalter an, um sicherzustellen, dass das Produkt während Wartungsarbeiten ausgeschaltet werden kann.
-
Falls ein Erdungssignal verfügbar ist, verbinden Sie dieses mit der Schraubklemme für die Erdung.
Die installierten kabellosen M-Bus-Slaves können nach Fertigstellung an jedem der kabelgebundenen M-Bus-Slave-Ports gelesen werden. Dieser Abschnitt behandelt keine kabellosen M-Bus-Slaves, die im verschlüsselten Modus arbeiten.
Verwenden Sie die Tasten Auf/Ab, um durch die Optionen zu blättern.
-
Das Produkt einschalten.
Der Bildschirm für den Ruhezustand wird angezeigt.
-
Drücken Sie eine beliebige Taste, um den Ruhezustand zu beenden.
-
Geben Sie das Standardpasswort 0000 ein und drücken Sie die Taste OK.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern und drücken Sie die Taste OK, wenn 1. Installation ist ausgewählt.
-
Wählen Sie Hersteller (Mfr) oder Zähler (Dev). Bleibt diese Option leer (---), werden alle Zähler installiert. Drücken Sie die Taste OK, um fortzufahren.
-
Verwenden Sie die Tasten Auf/Ab, um durch das Menü zu blättern und drücken Sie die Taste OK bei der gewählten Installation.
-
Start, keep – Behalten Sie bereits installierte Zähler bei und bleiben Sie für 60 Minuten (oder die gewählte Zeit) im Installationsmodus.
-
Start, clear all – Löschen Sie alle installierten Zähler.
-
Start, cont. – Behalten Sie bereits installierte Zähler bei und bleiben Sie im Installationsmodus (bis er manuell ausgeschaltet wird).
Das Produkt hört allen kabellosen M-Bus-Slaves in Reichweite ab, die im kabellosen M-Bus-Modus C1 und T1 arbeiten.
-
-
Die Installation läuft standardmäßig 60 Minuten lang, kann aber jederzeit durch Drücken der ESC-Taste abgebrochen werden.
Die installierten kabellosen M-Bus-Slaves können an jedem M-Bus-Slave-Port mit primärer oder sekundärer Adressierung auf 2400 Baud gelesen werden.
Auf der Seite mit dem Installationsfortschritt wird der aktuelle Status des Installationsvorgangs angezeigt. Die Zähler sind nach Hersteller oder Medium gruppiert. Durch Drücken der Links/Rechts-Tasten können Sie zwischen der Gruppierung nach Hersteller und Medium wechseln. Drücken Sie die Taste OK bei einer beliebigen ausgewählten Gruppe (Medium oder Hersteller), um alle Zähler anzuzeigen, die den ausgewählten Kriterien entsprechen.

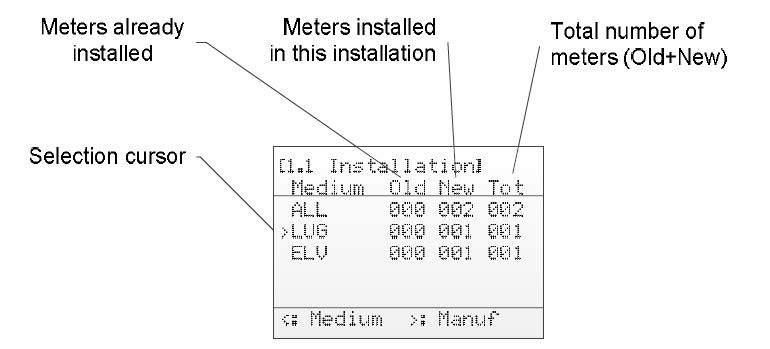

Das folgende Bild zeigt einen Überblick über die informativen Teile der Menüseite zum Installationsverfahren.
Gruppierung nach Hersteller

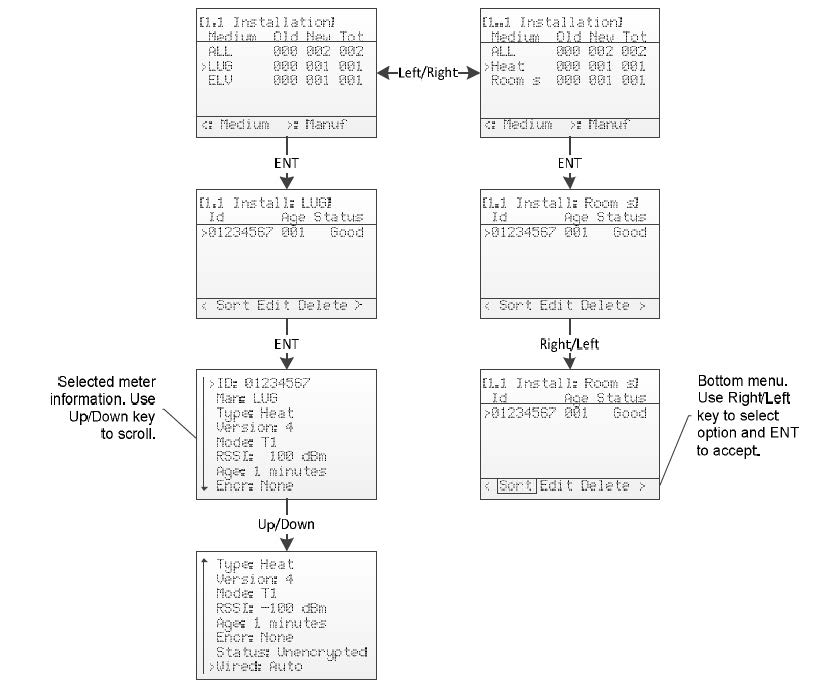

Das folgende Bild zeigt eine schematische Übersicht über die Navigation während des Installationsvorgangs.
Überblick über die Navigation
