Produktübersicht

Beschreibung der Anwendung

CMe2100 LTE ist ein M-Bus Metering Gateway für Mobilnetzwerke mit automatischem Fallback, das bis zu 256 Zähler ausliest, die Zählerdaten zu kundenspezifischen Berichten zusammenstellt und sie an ein Empfangssystem liefert. Über eine IR-Schnittstelle kommuniziert es mit Geräten der CMe/CMeX-Serie von Elvaco und ABB-Stromzählern. CMe2100 LTE ist kompatibel mit allen Zählern, die mit M-Bus arbeiten. Das Produkt wird über SMS oder HTTP konfiguriert und aktualisiert.

Bequeme Einrichtung über das Mobilfunknetz

CMe2100 lässt sich einfach über das Mobilfunknetz installieren und konfigurieren. Durch das Versenden von Textnachrichten über ein Mobiltelefon kann das Metering Gateway eingerichtet werden, ohne den Standort besuchen zu müssen. Ein einziger SMS-Befehl lässt CMe2100 automatisch die 2-Draht-M-Bus-Leitung durchsuchen und alle gefundenen Zähler installieren. Danach ist das Gerät bereit, Zählerauslesungen durchzuführen und Push-Berichte an alle eingestellten Empfänger und über jedes ausgewählte Protokoll zu liefern.


Einrichtung mit Mobilfunknetz

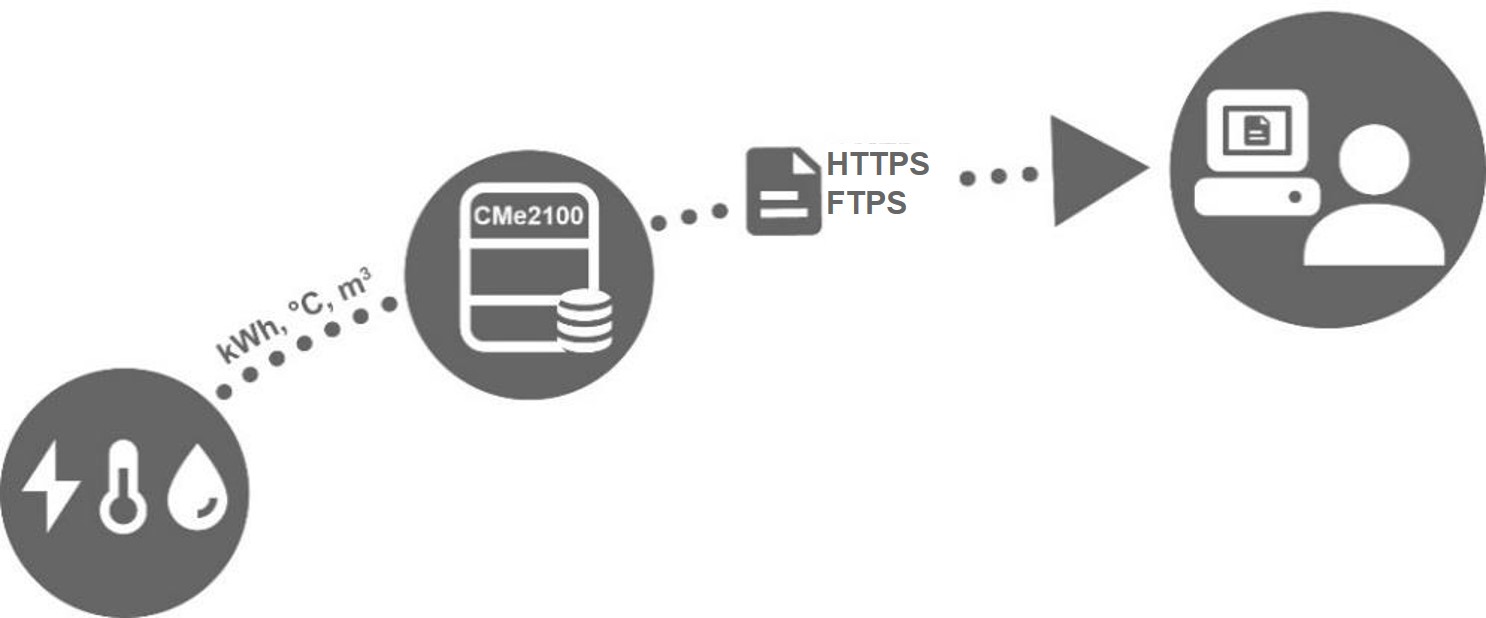

Schnelle und einfache Messungen mit integrierten Statistiken

Nach der Installation von Zählern kann CMe2100 für die Durchführung von Zählerauslesungen nach einem ausgewählten Zeitplan konfiguriert werden. Die Zählerdaten werden in einem geeigneten Berichtsformat zusammengestellt und an ein Empfangssystem geliefert. Wenn der Integrationsbedarf zu niedrig ist, kann der Bericht einfach in festen Zeitintervallen als E-Mail verschickt werden. CMe2100 kann aber auch Berichte per SMS versenden, auf einen HTTP-Server oder als herunterladbare Dateien auf einen FTP-Server hochladen.

Dank des im Gerät integrierten M-Bus-Decoders können Zählerwerte in einem menschlich lesbaren Format mit richtiger Genauigkeit und Einheit geliefert werden. Die eingebaute Datenbank, die alle Messwerte lokal in CMe2100speichert, bietet eine solide Basis für die Systembelastbarkeit. Alle Push-Berichte haben intelligente Wiederholungsmechanismen, die automatisch Wiederholungsversuche für fehlgeschlagene Berichte einplanen, und alle Werte beinhalten, für die die vorherige Übermittlung fehlgeschlagen war.


Messungen mit integrierten Statistiken

Eigenschaften

[en] The CMe2100 has the potential to perform readouts and deliver meter values from all types of M-bus meters, regardless of manufacturer. This makes the device quick and easy to integrate into an existing M-Bus system.

Wichtige Funktionen des Produktes sind:

  • CMe2100 LTE: Ein integrierter M-Bus-Master, der bis zu 16 Gerätelasten (16T) steuern kann. Durch den Einsatz eines M-Bus-Masters von Elvaco kann die Anzahl auf bis zu 256 Gerätelasten (256T) erweitert werden.

  • Benutzerdefinierte Messwertberichte über HTTP, FTP und E-Mail.

  • Fernkonfiguration von Einstellungen über die mobilen Netzwerke.

Kompatibilität und Erweiterungen

Zählerkompatibilität

CMe2100 ist mit einer Vielzahl von Zählern kompatibel, einschließlich:

  • Alle Arten von M-Bus-Zählern, egal von welchem Hersteller.

  • Den folgenden, von Elvaco hergestellten, Temperatur und Luftfeuchtigkeitssensoren: CMa10, CMa10w, CMa11, CMa11w, CMa12w, CMa20, CMa20w.

  • Alle ABB-Stromzähler, die mit einer IR-Schnittstelle ausgestattet sind.

Auslesung von verdrahteten und kabellosen M-Bus-Zählern

CMe2100 kann Auslesungen von verdrahteten M-Bus-Zählern, kabellosen M-Bus-Zählern oder einer Kombination aus beiden durchführen. Zum Auslesen von kabellosen M-Bus-Zählern muss das Metering Gateway mit einem Wireless-M-Bus-Empfänger kombiniert werden, zum Beispiel dem CMeX50 von Elvaco.

Anmerkung

Alle Erweiterungsgeräte (Wireless-M-Bus-Empfänger und M-Bus-Master) von Elvaco sind mit einer IR-Schnittstelle ausgestattet, die eine Kommunikation ohne Verkabelung ermöglicht.

Anmerkung

Elvaco bietet vorgefertigte, schlüsselfertige Lösungen, die alle notwendigen Produkte, voreingestellt und direkt aus dem Werk, enthalten.

Komponentenübersicht

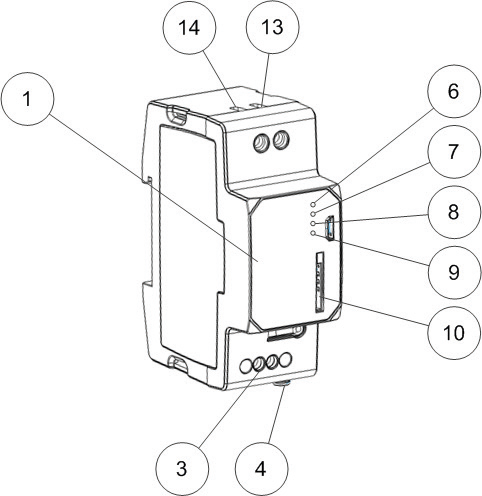

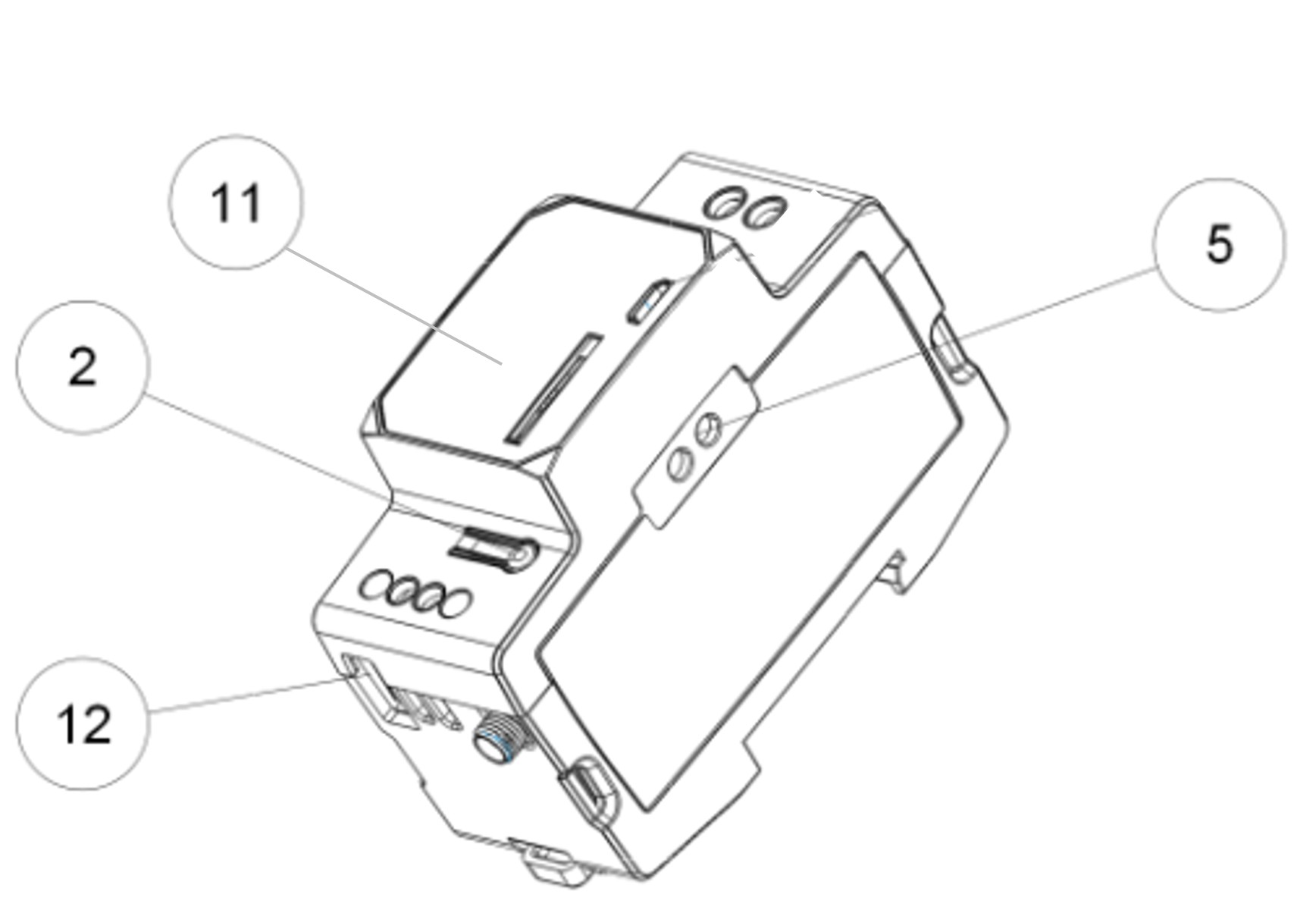

Schaltflächen und Anzeigen

  1. Seriennummer

  2. Drucktaste

  3. M-Bus-Anschluss

  4. SMA-Antennenanschluss

  5. IR-Schnittstelle

  6. Status-LED (grün)

  7. Fehler-LED (rot)

  8. Netzwerk-LED (gelb)

  9. Blaue LED (nicht verwendet)

  10. SIM-Karten-Halter

  11. Anschluss USB Slave

  12. Anschluss USB Master

  13. Stromversorgung L

  14. Stromversorgung N

LED-Anzeigen

Tabelle 117. Grüne und rote LED

Grüne LED

ROTE LED

Produktstatus

Anzeige

Dauerhaft aus

Dauerhaft aus

Ausgeschaltet oder ein Neustart wird durchgeführt.

Dauerhaft an

Dauerhaft an

Eingeschaltet.

1500 ms ein/100 ms aus

Dauerhaft aus

Normaler Betrieb.

1500 ms ein/100 ms aus

Dauerhaft an

Kurzschluss oder Überstrom auf dem M-Bus.

1500 ms ein/100 ms aus

800 ms ein/800 ms aus

Keine SIM-Karte installiert.

1500 ms ein/100 ms aus

100 ms ein/1500 ms aus

Keine Verbindung zum Netzwerk.

Tabelle 118. Gelbe LED

Gelbe LED

Produktstatus

Anzeige

Dauerhaft aus

Ausgeschaltet oder laufender Neustart

500 ms ein / 500 ms aus

Eingeschränkter Netzwerkdienst aus einem der folgenden Gründe:

  • Keine SIM-Karte installiert.

  • PIN-Code-Fehler.

  • Netzwerksuche läuft.

10 ms ein/990 ms aus (nur für CMe2100 G3)

GSM-CS-Datenanruf oder GSM-Sprachanruf aktiv oder Verbindung aufgebaut.

10 ms ein / 1990 ms aus

Laufende Datenübertragung.

10 ms ein / 3990 ms aus

Das Produkt ist in einem Netzwerk registriert und es gibt keine laufende Datenübertragung.

Tabelle 119. [en] Blue LED

[en] Blue LED

[en] Product state

[en] Visual

[en] 800 ms on / 800 ms off

[en] Reboot

[en] 800 ms on / 800 ms off

[en] Meter installation

Konfiguration und Verwaltung

CMe2100/CMi2110/CMi2130 hat einen eingebauten Befehls-Parser, der alle eingehenden Befehle analysiert, die per SMS oder im Telnet-Modus ausgeführt werden. Standardmäßig erzeugen alle Befehle eine Antwort vom Produkt. Das Produkt antwortet mit OK, wenn der Befehl erfolgreich ausgeführt wurde. Wenn nicht, antwortet das Produkt mit ERROR [Error description].

Jeder CMe2100/CMi2110/CMi2130-Befehl entspricht einer Sicherheitsstufe. Abhängig von dieser Stufe kann ein Sicherheitscode erforderlich sein, um bestimmte Befehle auszuführen. Es ist wichtig zu beachten, dass die Sicherheitsfunktionalität standardmäßig auf „Aus“ eingestellt ist und aktiviert werden muss. Weitere Informationen zur Konfiguration der Sicherheitseinstellungen von CMe2100/CMi2110/CMi2130 finden Sie unter Sicherheitsfunktionen.

Konfiguration per SMS

[en] For CMe2100 LTE G2 SMS commands must be encrypted before they are sent to the device to fulfill regulatory requirements. The device confirm the command with [en] Encrypted Gateway responses. Recommended solution is to use Elvaco Play app, instead of sending SMS directly to your device. However, it is possible to encrypt the commands outside of Elvaco Play, see [en] Encrypted SMS communication for information.

Tipp

[en] Configuration using the Elvaco Play app allows users to enter plain SMS commands directly in the app. Elvaco Play encrypts the communication before sending it to the product. This keeps the installation secure while maintaining the usability of previous product versions, where configuration could be performed using plain SMS commands from a mobile phone.

[en] The CMe2100/CMi2110/CMi2130 is usually configured using a mobile phone. Each operation is then executed by sending an SMS to the phone number registered on the SIM card installed in the product.

[en] By default, each SMS response from the CMe2100/CMi2110/CMi2130 will start with a line presenting the name and serial number of the product. The picture below illustrates what a command sent by SMS and a product response may look like.


Anmerkung

[en] If passwords for security access levels is enabled, the SMS command must start with the correct security code, followed by a semicolon or a line break. For example:

[en] 2222;qset email

[en] For more information, go to Festlegen von Passwörtern für Sicherheitsstufen

Konfiguration über Telnet

Die CMe2100/CMi2110/CMi2130 können über Telnet mit einer beliebigen Telnet-Software konfiguriert werden.

Anmerkung

Wenn die Sicherheitsfunktionalität aktiviert ist, muss sich der Benutzer mit dem Login-Befehl beim Produkt anmelden, bevor irgendein anderer Befehl ausgeführt werden kann.

[en] Device information via NFC

[en] CMe2100 LTE G2 provides a human-readable NFC status record. The information can be read from the NFC tag and contains product, firmware, device, communication key, and license information. The NFC status record includes the following information:

Tabelle 120. [en] Information accessed via NFC memory

[en] Field

[en] Description

[en] Vendor

[en] Elvaco AB.

[en] Product

[en] Device type, e.g. CMe2100LTEG2.

[en] HW

[en] Hardware version of the product, e.g. R1A.

[en] FW

[en] Firmware version installed on the product, e.g. 3.3.0.

[en] SN

[en] Product serial number, e.g. 0191000001.

[en] Default comm key

[en] Default communication key used for initial secure setup, e.g. abcdefgh12345678.

[en] LC

[en] Meter license capacity, e.g. 16.
