Inbetriebnahme
Bevor Sie ein Gerät mit Elvaco Play installieren können, benötigen Sie ein Elvaco Play-Konto und Zugriff auf eine Organisation. Für die Installation benötigen Sie zudem die Elvaco Play-App.
-
Laden Sie die Elvaco Play-App aus Google Play oder dem App Store herunter
-
Öffnen Sie die Elvaco Play-App oder da Elvaco Play Portal
-
Melden Sie sich bei Ihrem Konto an (oder erstellen Sie ein Konto, falls Sie noch kein Elvaco Play-Nutzer sind)
-
Bitten Sie Ihren Administrator, Sie zu einer bestehenden Organisation einzuladen (oder erstellen Sie eine Organisation, falls noch keine vorhanden ist)
Weitere Informationen finden Sie unter Konto & Profil
Beim Elvaco Play CMe2100 LTE G2 ist der Elvaco-Play-Token-Aufkleber in das Produktetikett integriert. Dieses QR-Code-Token wird verwendet, um den Besitz dieses Geräts in Elvaco Play zu beanspruchen. Die Verschlüsselungsschlüssel werden intern von Elvaco Play verwaltet, sodass der Kunde keine Schlüsselverwaltung durchführen muss.
Bevor CMe2100 LTE G2 mit der Elvaco Play App installiert werden kann, muss das Gateway montiert und an die Netzstromversorgung angeschlossen sein. Sobald es mit Strom versorgt wird, öffnen Sie die Elvaco Play App, stellen Sie sicher, dass Sie in der richtigen Organisation arbeiten, und folgen Sie dem unten beschriebenen automatisierten Ablauf.
|

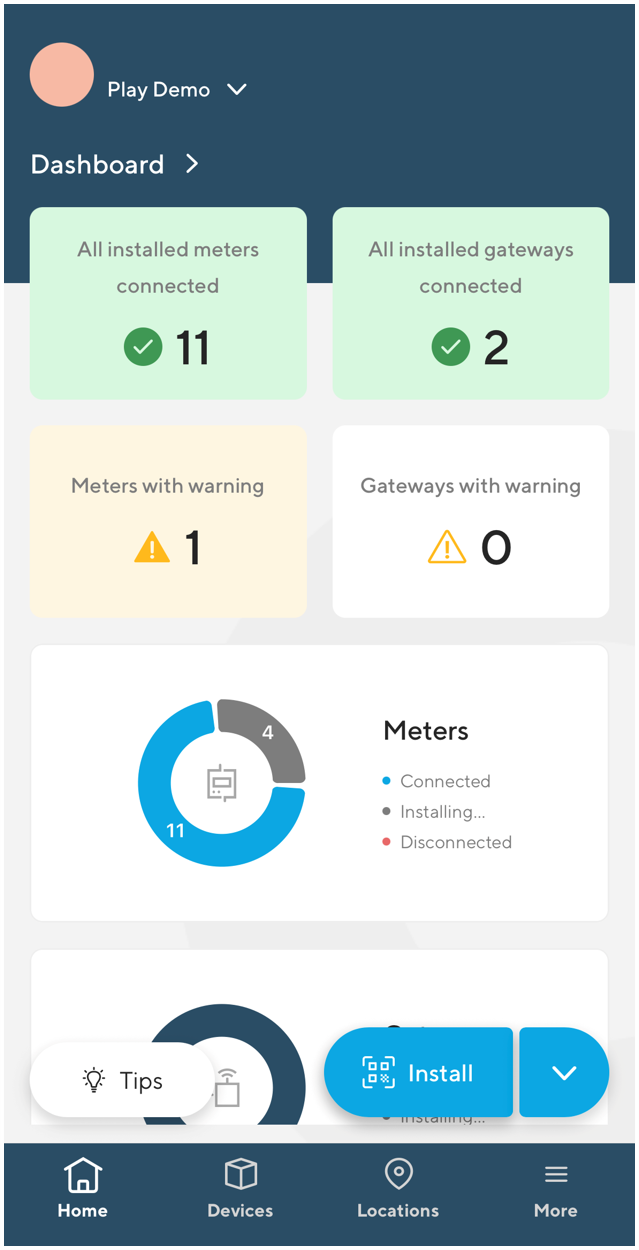

1. Drücken Sie Install |

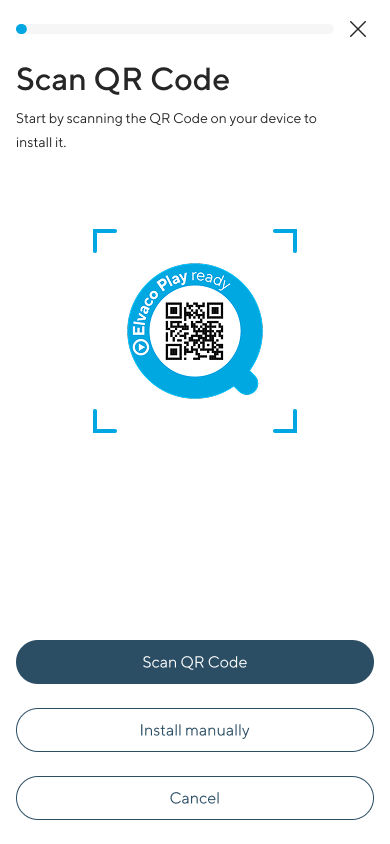

2. Scannen Sie den QR-Code auf dem Gateway, um es Ihrer Elvaco-Play-Organisation hinzuzufügen |
3. Drücken Sie Continue |
||
|
4. Scannen Sie, indem Sie die NFC-Antenne Ihres Telefons in die Mitte Ihres Gateways halten |
5. [Empfohlen] Weisen Sie Ihrem Gerät einen Standort (z. B. Einrichtungs-ID) zu, um zu wissen, wo es sich befindet. |
6. Ihre Installation ist nun abgeschlossen. |
||
|
7. Drücken Sie Configure via SMS, um das Gateway einzurichten |
Warnung
Unverschlüsselte SMS-Befehle, die über die SMS-App eines Telefons gesendet werden, werden vom Gateway abgelehnt. Die Konfiguration erfolgt mit der Elvaco Play App.
Anmerkung
Zähler, die mit einem CMe2100 LTE G2 verbunden sind, werden über die Registerkarte Configuration des ausgewählten Gateways in der Elvaco Play App installiert. Sie werden nicht über Add meters unter Devices im Elvaco Play Portal oder in der Elvaco Play App installiert.

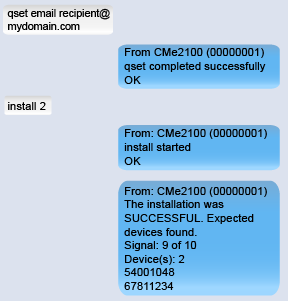

Sie können das Produkt mit Standardeinstellungen schnell in Betrieb nehmen, indem Sie den install-Befehl ausführen und einen E-Mail-Empfänger für Push Reports festlegen. Danach wird CMe2100 LTE G2:
-
Alle installierten Zähler einmal pro Stunde mit einer Baudrate von 2400 Bit/s abliest.
-
Jeden Tag um 00:00 Uhr einen Push-Bericht per E-Mail versenden.
Verwenden Sie zur Inbetriebnahme des Produkts diese Standardeinstellungen:
-
Um den E-Mail-Empfänger für den täglichen Push-Bericht festzulegen, senden Sie den folgenden Befehl an das CMe2100/CMi2110/CMi2130. Das Produkt antwortet mit einer SMS, die bestätigt, dass der Empfänger festgelegt wurde.
qset email [recipient]
-
Um die Installation der Zähler zu starten, senden Sie den folgenden Befehl an das CMe2100/CMi2110/CMi2130. Das Produkt wird mit einer SMS antworten, die bestätigt, dass die Installation begonnen hat, sowie eine weitere SMS versenden, sobald sie abgeschlossen wurde.
install [expected number of meters]
oder
install [expected number of meters][CAD file]
|
Variable |
Erklärung |
Einstellungen |
|---|---|---|
|
Recipient |
Die E-Mail-Adresse des beabsichtigten Empfängers des täglichen Push-Berichts. |
Gültige E-Mail-Adresse |
|
Expected number of meters |
Die Anzahl der Zähler, die das CMe2100/CMi2110/CMi2130 bei der Installation vorfinden sollte. |
Beliebige Ganzzahl |
Communication with the device must be encrypted to fulfill regulatory requirements. The encryption protocol (v1) uses AES-CTR for payload encryption, HKDF-derived per-message keys, and an 8-byte truncated HMAC-SHA256 for authentication. The encrypted frame is Base64URL encoded without padding. For more information, contact support@elvaco.com.
Bei Lieferung befindet sich CMe2100 LTE G2 im Werkszustand. In diesem Zustand wurde ein Werks-Kommunikationsschlüssel festgelegt. Bevor normale verschlüsselte Befehle verwendet werden können, muss ein neues Kommunikationspasswort mit 16 Zeichen festgelegt werden. Das neue Passwort muss sich vom im Produkt gespeicherten Werks-Kommunikationsschlüssel unterscheiden und wird mit dem folgenden Befehl festgelegt:
common.security.product.communication.password=<new 16 character key>
Danach wird der Standard-Kommunikationsschlüssel für normale Befehle nicht mehr akzeptiert.
Anmerkung
Der Standard-Kommunikationsschlüssel des Produkts kann aus dem NFC-Statusdatensatz gelesen werden. Dieser Schlüssel ist nur für die anfängliche sichere Einrichtung vorgesehen. Bei Elvaco Play-Installationen wird die Schlüsselverwaltung vollständig von Elvaco Play übernommen.
Nachdem das Kommunikationspasswort festgelegt wurde, müssen Befehle mit dem neuen Kommunikationspasswort verschlüsselt werden. Der Standard-Kommunikationsschlüssel wird für die normale Kommunikation nicht mehr akzeptiert.
Anmerkung
Verschlüsselte Kommunikation schützt Befehle und Antworten vor unbefugtem Zugriff und Manipulation.
Anmerkung
Encryption protocol v1 uses AES-CTR for payload encryption, HKDF-derived per-message keys, and an 8-byte truncated HMAC-SHA256 for authentication. The encrypted frame is Base64URL encoded without padding. For more information, contact support@elvaco.com.
Sobald das CMe2100/CMi2110/CMi2130 montiert und eingeschaltet wurde und Zähler angeschlossen wurden, können Sie das Produkt schnell in Betrieb nehmen, indem Sie den Installationsbefehl ausführen und einen Empfänger für E-Mail-Push-Berichte festlegen. Im Anschluss daran wird das CMe2100/CMi2110/CMi2130 Folgendes durchführen:
-
Alle installierten Zähler einmal pro Stunde mit einer Baudrate von 2400 Bit/s abliest.
-
Jeden Tag um 00:00 Uhr einen Push-Bericht per E-Mail versenden.
Verwenden Sie zur Inbetriebnahme des Produkts diese Standardeinstellungen:
-
Um den E-Mail-Empfänger für den täglichen Push-Bericht festzulegen, senden Sie den folgenden Befehl an das CMe2100/CMi2110/CMi2130. Das Produkt antwortet mit einer SMS, die bestätigt, dass der Empfänger festgelegt wurde.
qset email [recipient]
-
Um die Installation der Zähler zu starten, senden Sie den folgenden Befehl an das CMe2100/CMi2110/CMi2130. Das Produkt wird mit einer SMS antworten, die bestätigt, dass die Installation begonnen hat, sowie eine weitere SMS versenden, sobald sie abgeschlossen wurde.
install [expected number of meters]
oder
install [expected number of meters][CAD file]
|
Variable |
Erklärung |
Einstellungen |
|---|---|---|
|
Recipient |
Die E-Mail-Adresse des beabsichtigten Empfängers des täglichen Push-Berichts. |
Gültige E-Mail-Adresse |
|
Expected number of meters |
Die Anzahl der Zähler, die das CMe2100/CMi2110/CMi2130 bei der Installation vorfinden sollte. |
Beliebige Ganzzahl |
Anmerkung
Im obigen Beispiel werden die SMS-Nachrichten unverschlüsselt dargestellt. In einer realen Installation ist die Kommunikation verschlüsselt. Daher ist ein separates System erforderlich, um ausgehende SMS-Befehle zu verschlüsseln und eingehende SMS-Antworten zu entschlüsseln.
