Skapa en medelvärdesmätserie i CMe3100 för ModBus

Logga in på din CMe3100.

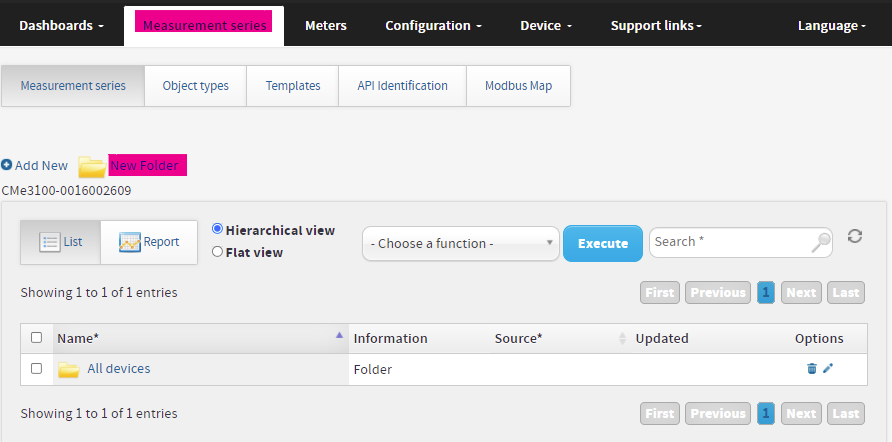

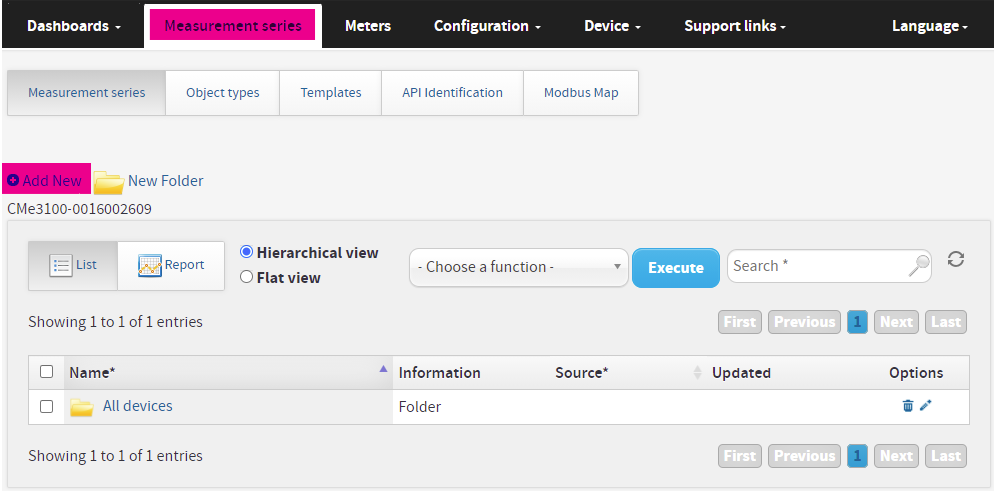

Gå in på mätseriefliken längst upp till vänster i huvudmenyn och tryck på "New folder".

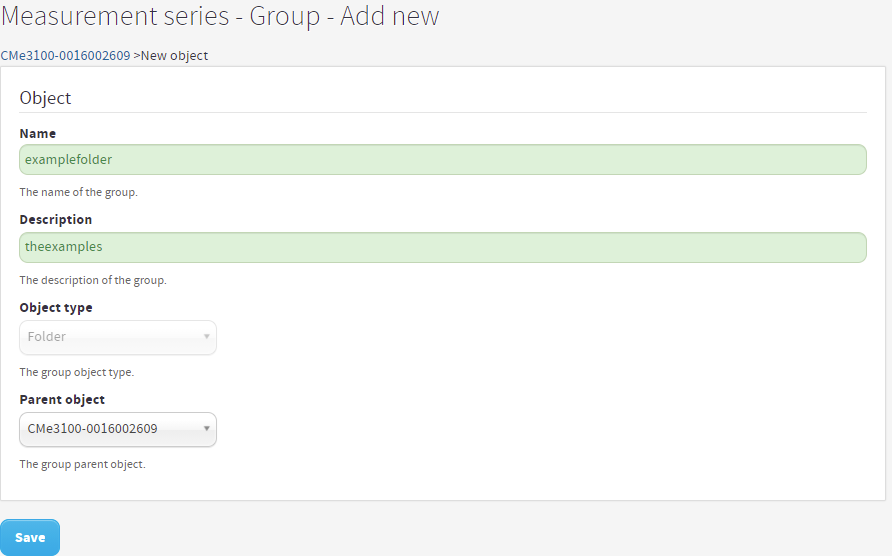

Fyll i namn etc så som du vill ha det och spara sedan.

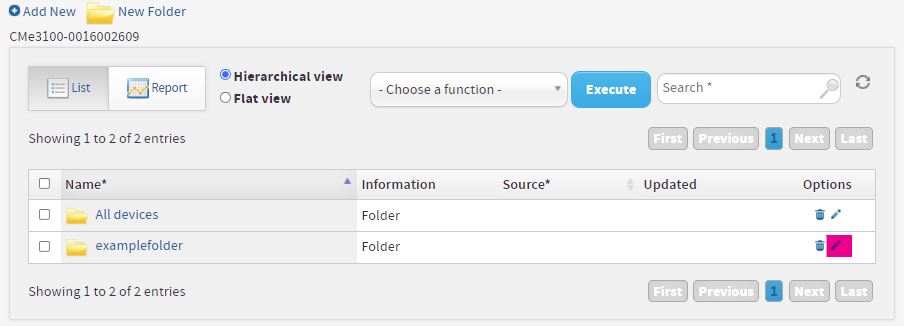

I mätserievyn trycker du på pennsymbolen till höger om din nya mapp som du precis skapade.

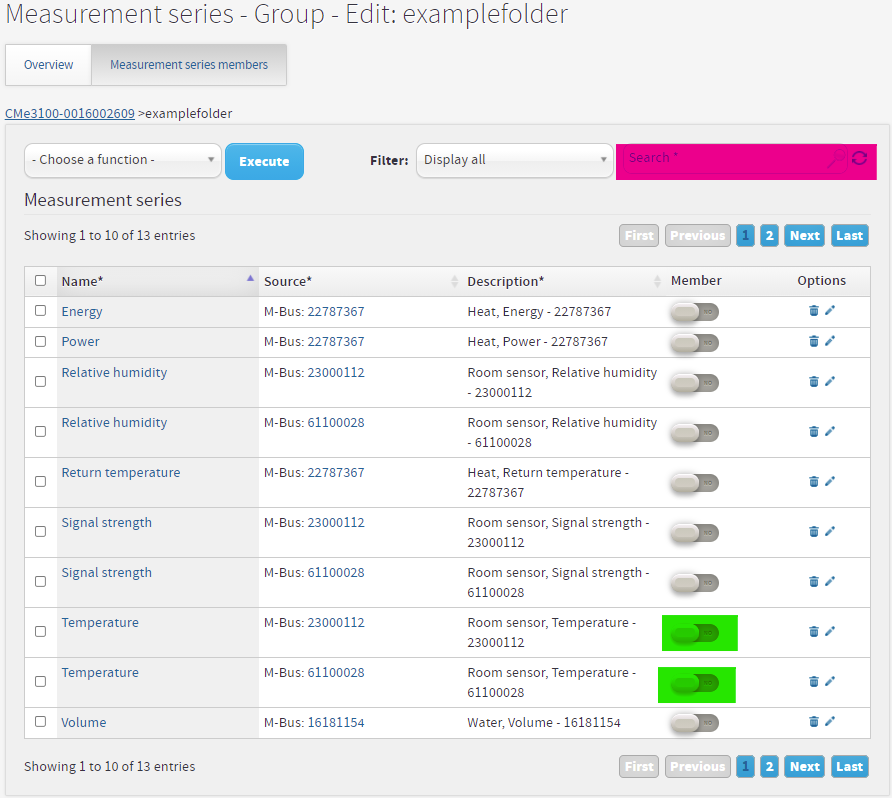

Gå in på Measurementseries members.

Nu skall du lägga till de mätserier som du vill ha till grund för din medelvärdesberäkning. Använd sökrutan till höger för att enklare hitta de du söker efter. Aktivera dessa genom att dra i reglaget, alternativt använd funktionsrutan till vänster där du kan välja att aktivera alla samtidigt.

När detta är klart kommer de aktiverade mätserierna ligga i din nya mapp.

Gå ut till mätserievyn igen och tryck på "add new" för att skapa en ny mätserie.

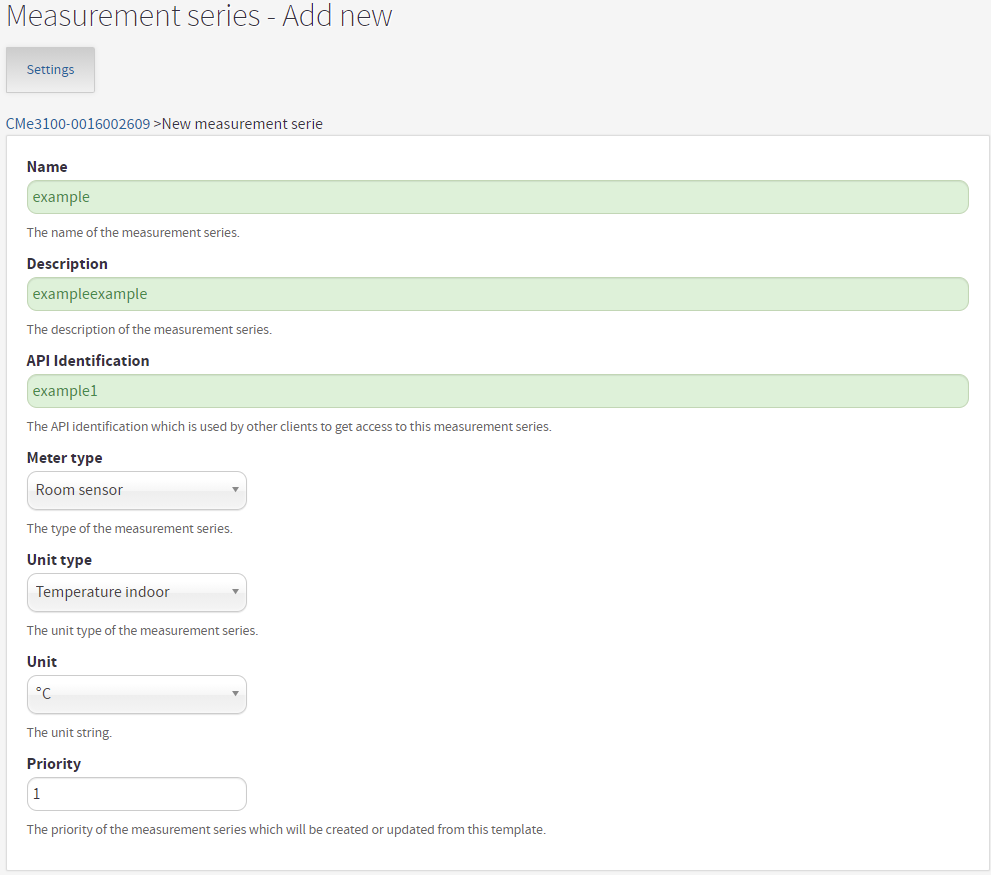

Fyll it namn, enhet osv, så som du vill att din medelvärdesmätserie skall bli visad.

Notera att API identifiering måste vara unik för varje mätserie du gör.

Skrolla ner till "source".

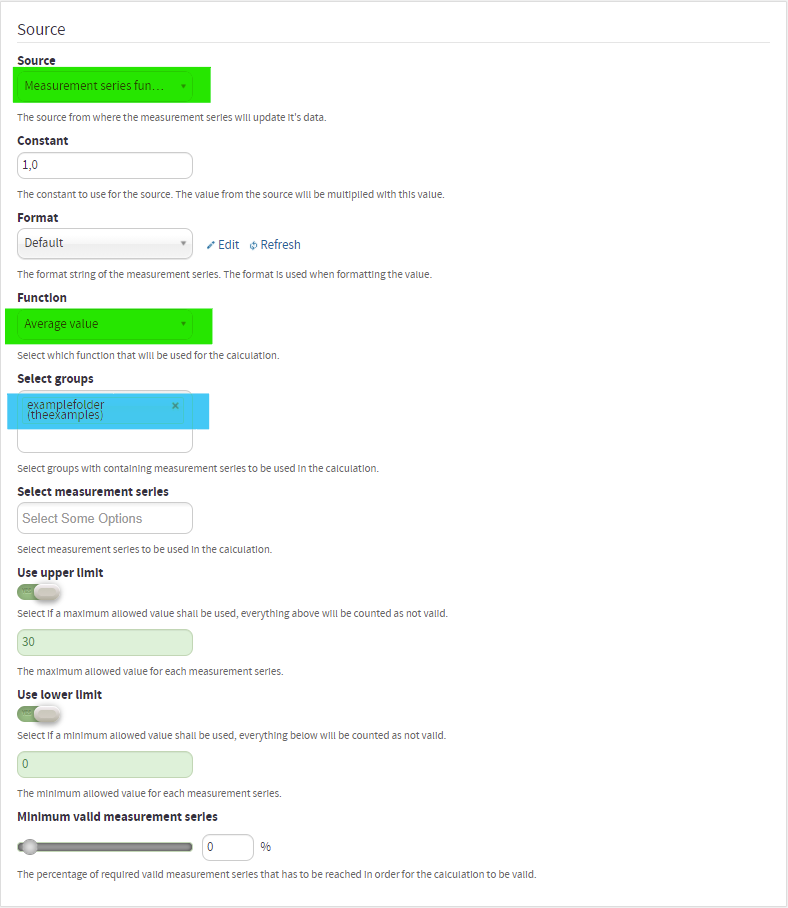

Ställ nu in inställningana som bilden nedan visar..

I det blå fältet väljer du nu mappen som du tidigare skapade.

Sätt en nedre och en övre gräns på din mätserie om du vill.

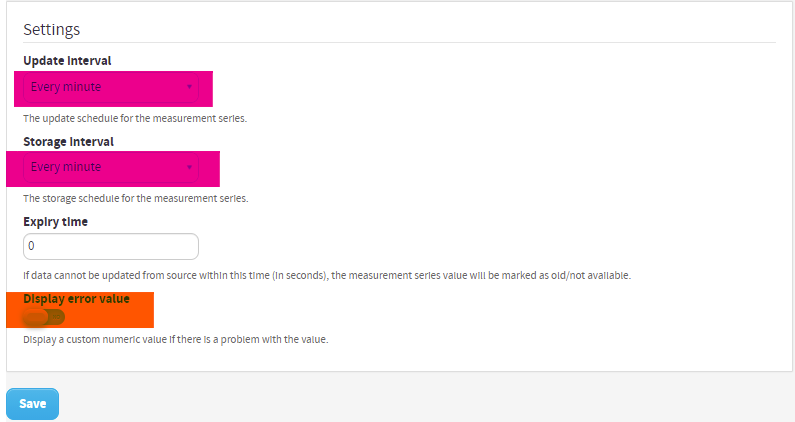

För att öka på uppdateringsfrekvensen så att du slipper vänta på en ny avläsning kan du sänka update interval och storage interval till varje minut.

Här finns också en möjlighet att ställa in felvärde på din mätserie som kommer visas om inte medelvärdesberäkningen går att utföra pga mätarbortfall etc.

Spara.

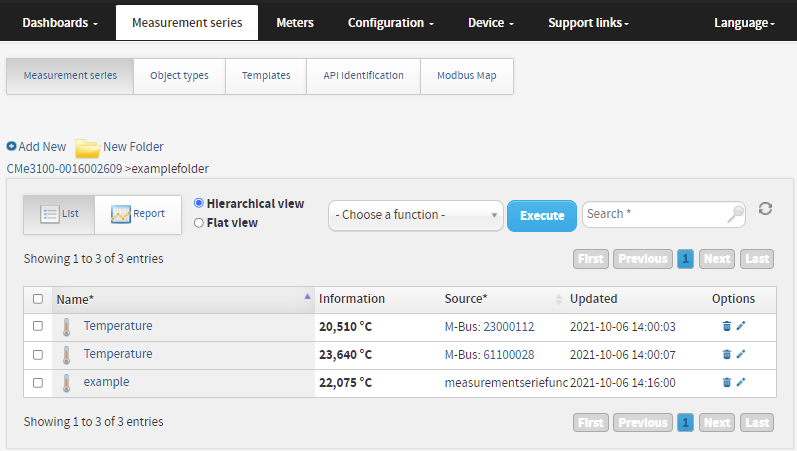

Nu har du skapat en medelvärdesmätserie.

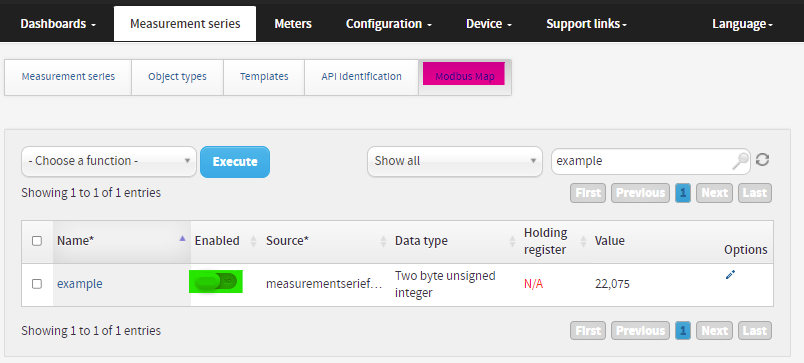

Den kommer också finnas tillgänglig i ditt modbusregister.

Aktivera den och använd den.

Notera; Om du tar bort din mapp som du gjorde med mätserierna i kommer du även ta bort ursprungsmätserien, vilket kan skapa problem i din modbusmappning. Så var noga med att inte ta bort mätserier utan att vara säker på vad du gör innan.
notera även att modbus kräver en extra modbuslicens som inte kommer med i grundutförandet av cme3100.
