[en] Commissioning

[en] Elvaco Play Onboarding

[en] Before installing a device with Elvaco Play, you need an Elvaco Play account and access to an organisation. To perform the installation, you also need the Elvaco Play app.

  1. [en] Download Elvaco Play App Google Play or App Store

  2. [en] Open Elvaco Play App or Elvaco Play Portal

  3. [en] Log in to your account (or create an account if you aren’t already an Elvaco Play user)

  4. [en] Ask your admin to invite you to an existing organization (or create an organization if there is none)

[en] For additional information, go to Account & Profile.

Installera Elvaco Edge Play Gateway

Elvaco Edge Play Gateway har Elvaco Play Ready-klistermärket placerat under locket. Den här QR-kodstoken används för att koppla ägarskapet för enheten till Elvaco Play. Krypteringsnycklarna är redan kända internt i Elvaco Play, och därför behöver kunden inte hantera några nycklar. Det finns också metadata för gatewayen tillgängliga. Installation av Elvaco Edge Play görs med Elvaco Play App genom att skanna QR-koden på enheten. Se till att du är i rätt organisation innan du startar den automatiserade installationsprocessen i appen.

[en] Before the CMe2100 LTE G2 can be installed using Elvaco Play app, the gateway must be mounted and connected to mains power. Once powered, open the Elvaco Play app, make sure that you are working in the correct organization, and follow the automated flow described below.

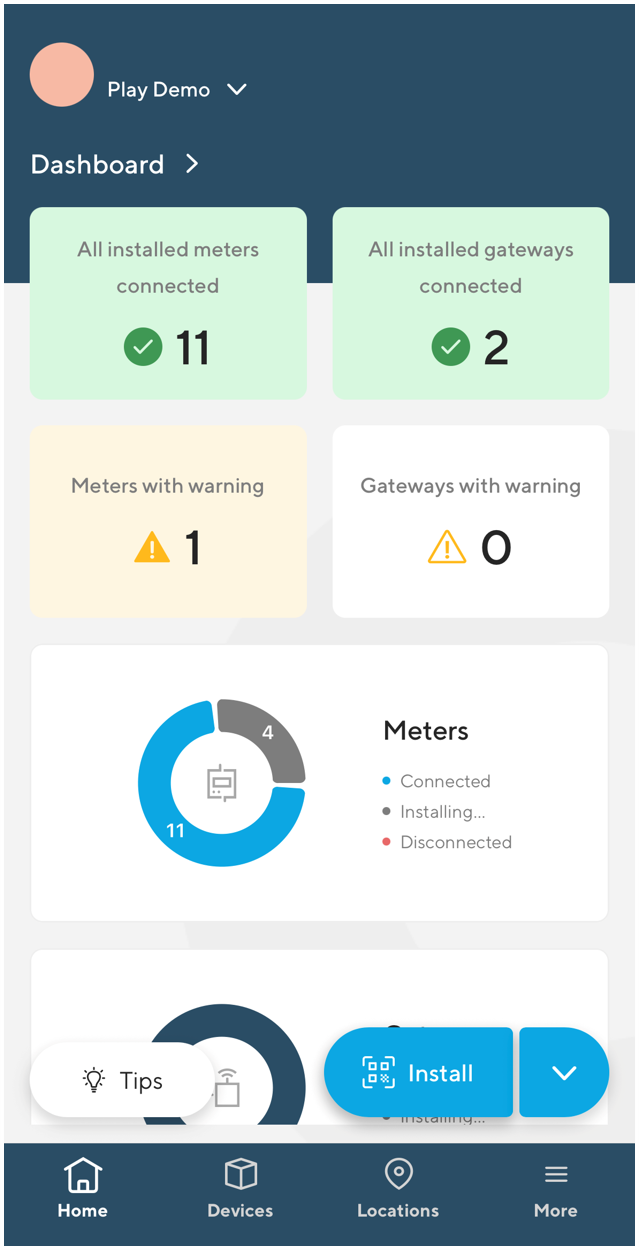

1. Tryck på install

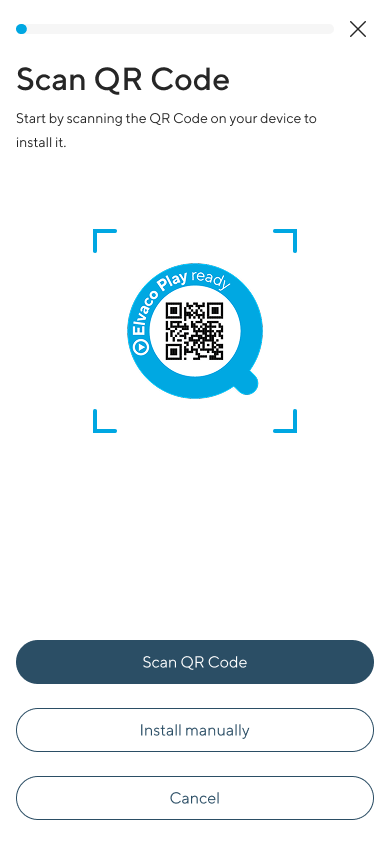

2. Skanna QR-koden under gatewayens lock för att koppla den till din Elvaco Play-organisation

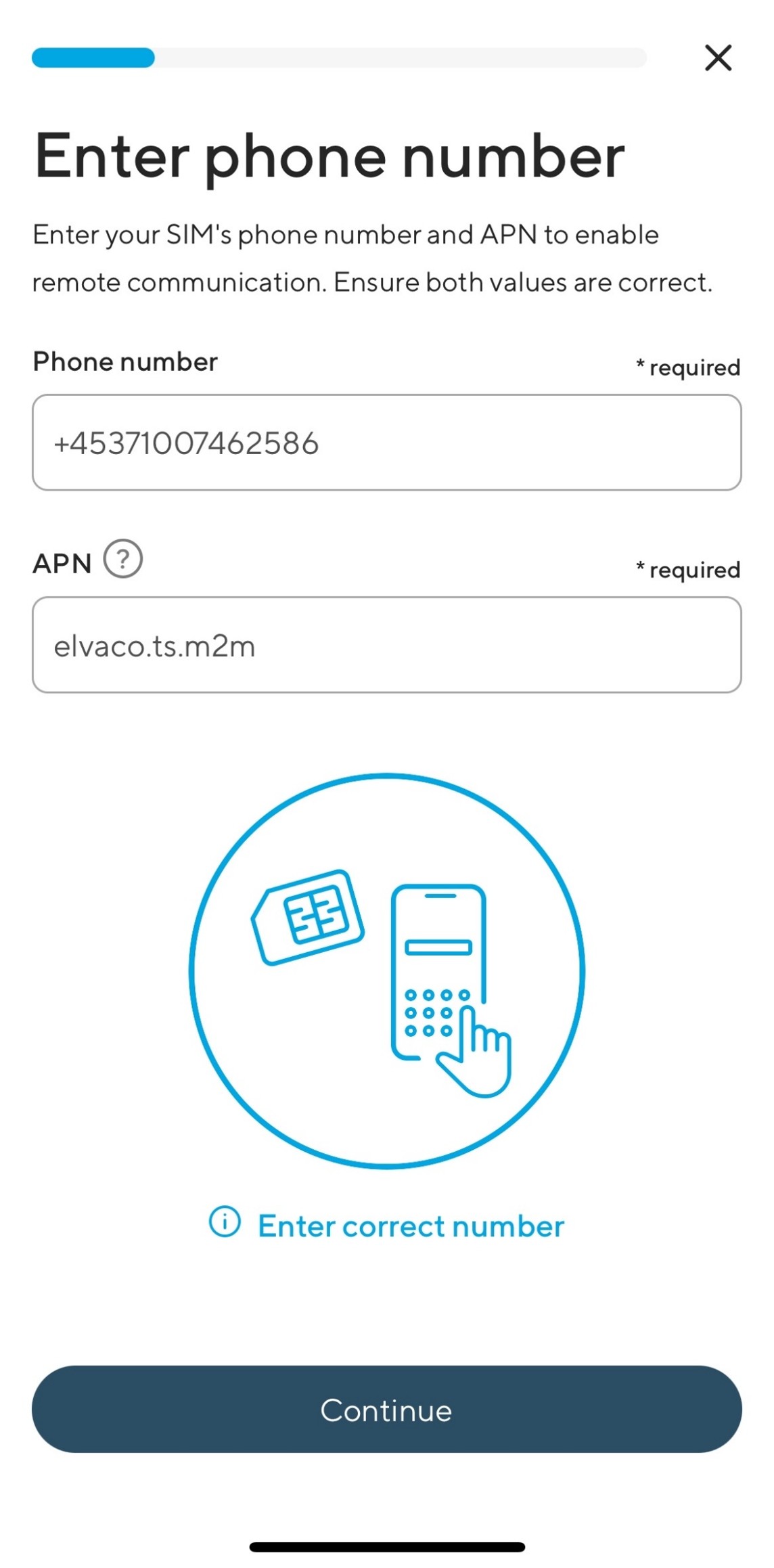

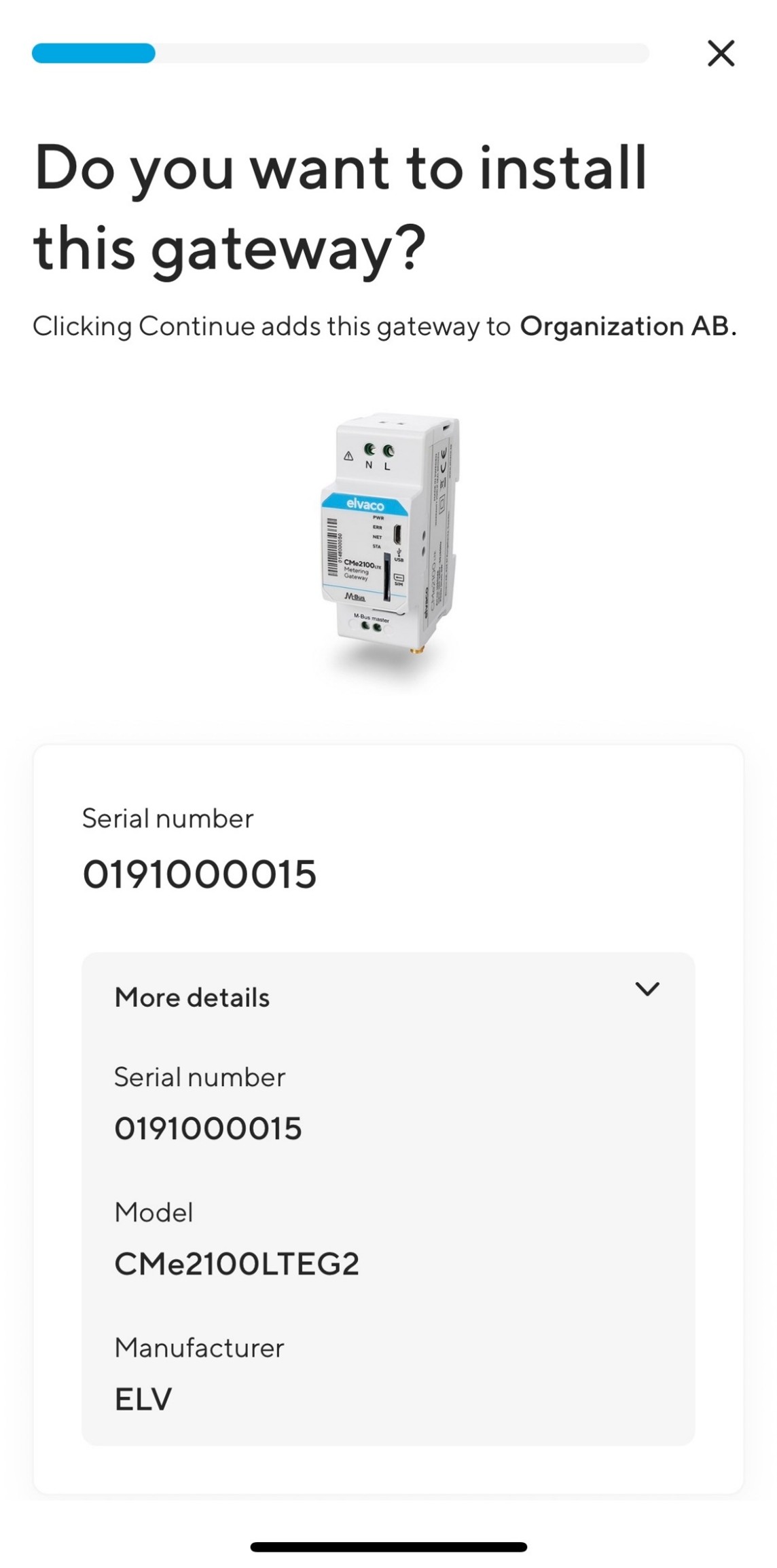

3. Tryck på continue

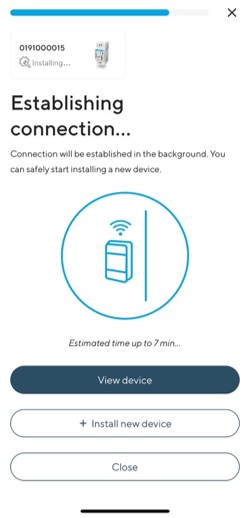

4. Skanna genom att placera NFC-antennen i din telefon mitt på gatewayen


5. Skanna genom att placera NFC-antennen i din telefon mitt på gatewayen

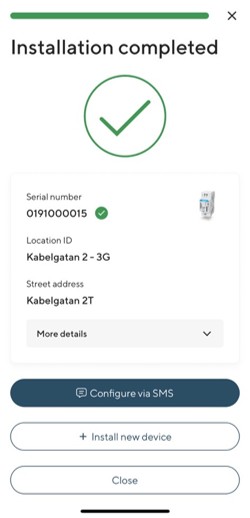

6. Din installation är nu klar.


[en] 7. Press Configure via SMS to setup the gateway


Varning

Starta inte din Elvaco Edge Play med tryckknappen eller Elvaco OTC App.

Notera

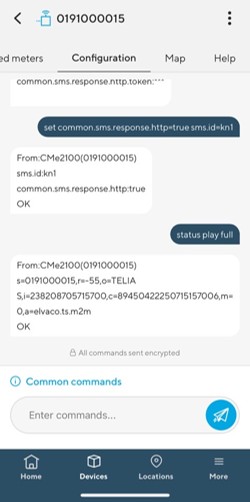

[en] Meters connected to a CMe2100 LTE G2 are installed from the Configuration tab of the selected gateway in Elvaco Play app. They are not installed using Add meters from Devices in Elvaco Play Portal or Elvaco Play app.

Snabbstart med standardinställningar

[en] You can quickly get the product started using default settings by running the install command and setting an e-mail Push Report recipient. After doing so, the CMe2100 LTE G2 will:

  • Läsa av alla installerade mätare en gång i timmen, med en baud rate på 2400 bit/s.

  • Skicka en push-rapport via e-post klockan 00:00 varje dag.

Använd dessa standardinställningar för att komma igång med produkten:

  • För att ställa in e-postmottagaren för den dagliga push-rapporten, skicka följande kommando till CMe2100/CMi2110/CMi2130. Produkten svarar med ett SMS som bekräftar att mottagaren har ställts in.

    qset email [recipient]

  • För att starta installationen av mätarna, skicka följande kommando till CMe2100/CMi2110/CMi2130. Produkten svarar med ett SMS som bekräftar att installationen har startat och ett extra SMS när den har slutförts.

    install [expected number of meters]

    [en] or

    [en] install [expected number of meters][CAD file]

Variabel

Förklaring

Inställningar

Recipient

E-postadressen till den avsedda mottagaren av den dagliga push-rapporten.

Giltig e-postadress

Expected number of meters

Antalet mätare som CMe2100/CMi2110/CMi2130 kan förvänta sig att hitta i installationsprocessen.

Godtyckligt heltal

[en] Activating CMe2100 LTE G2 for Encrypted SMS

[en] Communication with the device must be encrypted to fulfill regulatory requirements. The encryption protocol (v1) uses AES-CTR for payload encryption, HKDF-derived per-message keys, and an 8-byte truncated HMAC-SHA256 for authentication. The encrypted frame is Base64URL encoded without padding. For more information, contact support@elvaco.com.

[en] When delivered, the CMe2100 LTE G2 is in factory state. In this state, a factory communication key has been set. Before normal encrypted commands can be used, a new 16-character communication password must be set. The new password must be different from the factory communication key stored in the product, and is set using below command:

[en] common.security.product.communication.password=<new 16 character key>

[en] After this has been done, the default communication key is no longer accepted for normal commands.

Notera

[en] The product’s default communication key can be read from the NFC status record. This key is only intended for initial secure setup. For Elvaco Play installations, key handling is managed by Elvaco Play completely.

[en] After the communication password has been set, commands must be encrypted with the new communication password. The default communication key is no longer accepted for normal communication.

Notera

[en] Encrypted communication protects commands and responses against unauthorized access and tampering.

Notera

[en] Encryption protocol v1 uses AES-CTR for payload encryption, HKDF-derived per-message keys, and an 8-byte truncated HMAC-SHA256 for authentication. The encrypted frame is Base64URL encoded without padding. For more information, contact support@elvaco.com.

Snabbstart med standardinställningar

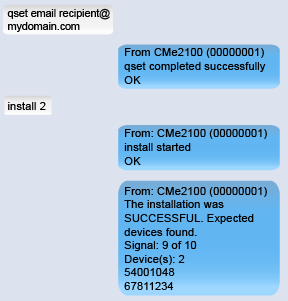

Så snart som CMe2100/CMi2110/CMi2130 har monterats, slagits på och mätare har anslutits, kan du snabbt komma igång med produkten genom att köra installationskommandot och ställa in en e-postmottagare för push-rapporter. Efter att ha gjort det kommer CMe2100/CMi2110/CMi2130 att:

  • Läsa av alla installerade mätare en gång i timmen, med en baud rate på 2400 bit/s.

  • Skicka en push-rapport via e-post klockan 00:00 varje dag.

Använd dessa standardinställningar för att komma igång med produkten:

  • För att ställa in e-postmottagaren för den dagliga push-rapporten, skicka följande kommando till CMe2100/CMi2110/CMi2130. Produkten svarar med ett SMS som bekräftar att mottagaren har ställts in.

    qset email [recipient]

  • För att starta installationen av mätarna, skicka följande kommando till CMe2100/CMi2110/CMi2130. Produkten svarar med ett SMS som bekräftar att installationen har startat och ett extra SMS när den har slutförts.

    install [expected number of meters]

    [en] or

    [en] install [expected number of meters][CAD file]

Variabel

Förklaring

Inställningar

Recipient

E-postadressen till den avsedda mottagaren av den dagliga push-rapporten.

Giltig e-postadress

Expected number of meters

Antalet mätare som CMe2100/CMi2110/CMi2130 kan förvänta sig att hitta i installationsprocessen.

Godtyckligt heltal

Notera

[en] In the example above, the SMS messages are shown unencrypted. In a real installation, the communication is encrypted. Therefore, a separate system is required to encrypt outgoing SMS commands and decrypt incoming SMS responses.
