Installation

Montering av DIN-skena

Produkten monteras på en DIN-skena. Fästet på undersidan används för att fästa och lossa produkten från skenan. Av säkerhetsskäl måste matningspunkterna täckas efter installation.

Installation av SIM-kortet

Ett SIM-kort måste installeras i CMe2100 för att den ska använda mobilnätet.

Skaffa ett SIM-kort av standardstorlek.

Om ett förbetalt SIM-kort används, se till att det har tillräckligt med kredit för att kunna svara på SMS-kommandon.
Tryck försiktigt in SIM-kortet i SIM-korthållaren med chippet vänt åt höger.

Notera

SIM-kortet måste ha 2G/3G/LTE internetåtkomst aktiverad för full funktionalitet.

Notera

SIM-kortet ska inte ha någon PIN-kod aktiverad.

Anslutning av strömförsörjning

Anslut huvudströmförsörjningen till skruvklämmorna, strömförsörjningen L och strömförsörjningen N. Nätspänningen bör ligga inom intervallet 100-240 VAC, 50/60 Hz.
Anslut strömförsörjningen till en tydligt markerad, lättillgänglig strömbrytare för att säkerställa att produkten kan stängas av under underhålls- eller servicearbete.

Varning

Installationen ska utföras av en behörig elektriker eller annan fackman med erforderlig kunskap.

Observera

Strömförsörjningen måste skyddas med en 10 A-brytare med egenskaperna C eller trög säkring.

M-Busterminal

M-Bus är ett multi-drop 2-trådssystem utan polaritet. M-Busterminalen på CMe2100kan ansluta upp till 8 Mbus-mätare (CMe2100 G3) eller 16 mätare (CMe2100 LTE). Kapaciteten kan utökas till upp till 128 mätare (CMe2100 G3) eller 256 mätare(CMe2100 LTE) genom att använda en M-Busmaster från Elvacos produktportfölj. Använd en kabel med en diameter på 0,25-1,5 mm² exempelvis en vanlig telefonkabel (EKKX 2x2x0,5), för att ansluta mätarna till M-Busterminalen.

Varning

All utrustning som är ansluten till M-Bus måste ha dubbel eller förstärkt isolering från elnätet för att förhindra risk för elektriska stötar.

Observera

Överskrid inte den maximala kabellängden på 1000 m.

Antennanslutning

Stubbantenn

Vad gäller CMe2100 G3 ingår stubbantenn vid köp av produkten. Använd antennen genom att ansluta den till SMA-kontakten.

Notera

Om enheten är monterad inuti ett metallskåp, eller om signalstyrkan är otillräcklig (3 eller mindre), bör en extern antenn användas istället för stubbantennen.

Extern antenn

För CMe2100 LTE och för CMe2100 G3 med otillräcklig signalstyrka bör en extern antenn anslutas till SMA-kontakten. Externa antenner beställs separat. Besök gärna Elvaco Tillbehör för att hitta ett antennalternativ som passar den avsedda applikationen.

Observera

Produkten ska anslutas till antennen när kabeldragningen av antennkabeln är klar. Annars kan SMA-anslutningen skadas.

Notera

Montera inte antennen inuti ett metallskåp. Om du gör det kan det drastiskt påverka antennens prestanda.

Notera

Montera inte antennen nära M-Bus 2-trådsbussen.

CMe2100 IR-gränssnitt

Genom att använda IR-gränssnittet, kan CMe2100 kommunicera med Elvaco M-Bus Masters och Wireless M-Bus Receivers (CMeX-serien) samt ABB elmätare utan att använda några kablar. Montera CMe2100 bredvid den andra enheten, med IR-gränssnitten för de två produkterna vända mot varandra. Innan du försöker använda IR-gränssnittet, se till att ta bort IR-skölden.

USB-masterkontakt

Produkten har en USB-masterport som kommer att användas för kommande produktfunktioner.

Varning

All utrustning som är ansluten till USB-porten måste ha dubbel eller förstärkt isolering från elnätet för att förhindra risk för elektriska stötar.

Observera

Använd inte USB-huvudkontakten för att ansluta produkten till en dator. Använd USB-slavkontakten för detta ändamål.

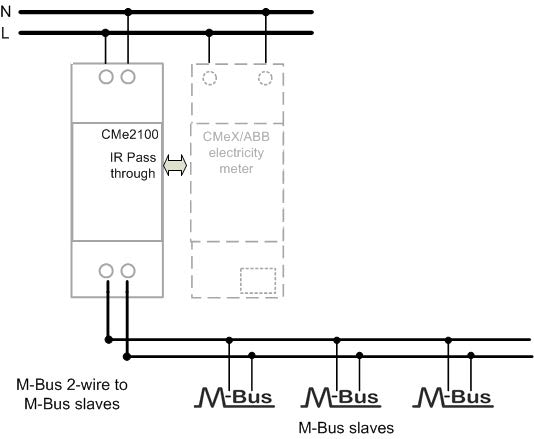

Kopplingsschema
