Produktöversikt

Funktioner

Elvaco Edge har en bred uppsättning funktioner, med möjlighet att anpassa funktionen efter ditt specifika mätprojekt. Några av de viktigaste funktionerna är:

  • IoT-redo: Så snart gatewayen har aktiverats initierar den automatiskt kontakt med DM-servern via LTE-M-nätet, utan att några manuella steg behövs. Gatewayen är förberedd för sömlös integrering med alla ledande IoT-plattformar.

  • Nät- eller batteridriven: Tack vare sin effektiva energianvändning kan Elvaco Edge drivas med batteri i upp till 16 år med daglig överföring av mätardata. Om det finns krav på hög datagranularitet påverkas batterilivslängden. Gatewayen kan också drivas med nätström.

  • Driftsättning med Elvaco Play: Elvaco Play möjliggör snabb och säker konfiguration och driftsättning av Elvaco Edge. Skanna Elvaco Play QR-koden på gatewayen för snabb och automatisk installation och konfiguration av din gateway. Inställningarna tillämpas direkt med det standardiserade protokollet LwM2M.

  • Flexibel hårdvaruuppbyggnad: Elvaco Edge finns i olika hårdvaruvarianter, vilket gör det möjligt att skräddarsy en lösning för ditt specifika mätprojekt. Välj mellan IP55 och IP65, 4 (4T) eller 128 (128T) trådbundna M-Bus-mätare eller trådlösa M-Bus-mätare.

  • Standardiserade protokoll: Välj mellan dataleverans med LwM2M eller MQTT-SN över LTE-M- eller NB-IoT-nät.

Översikt över delar

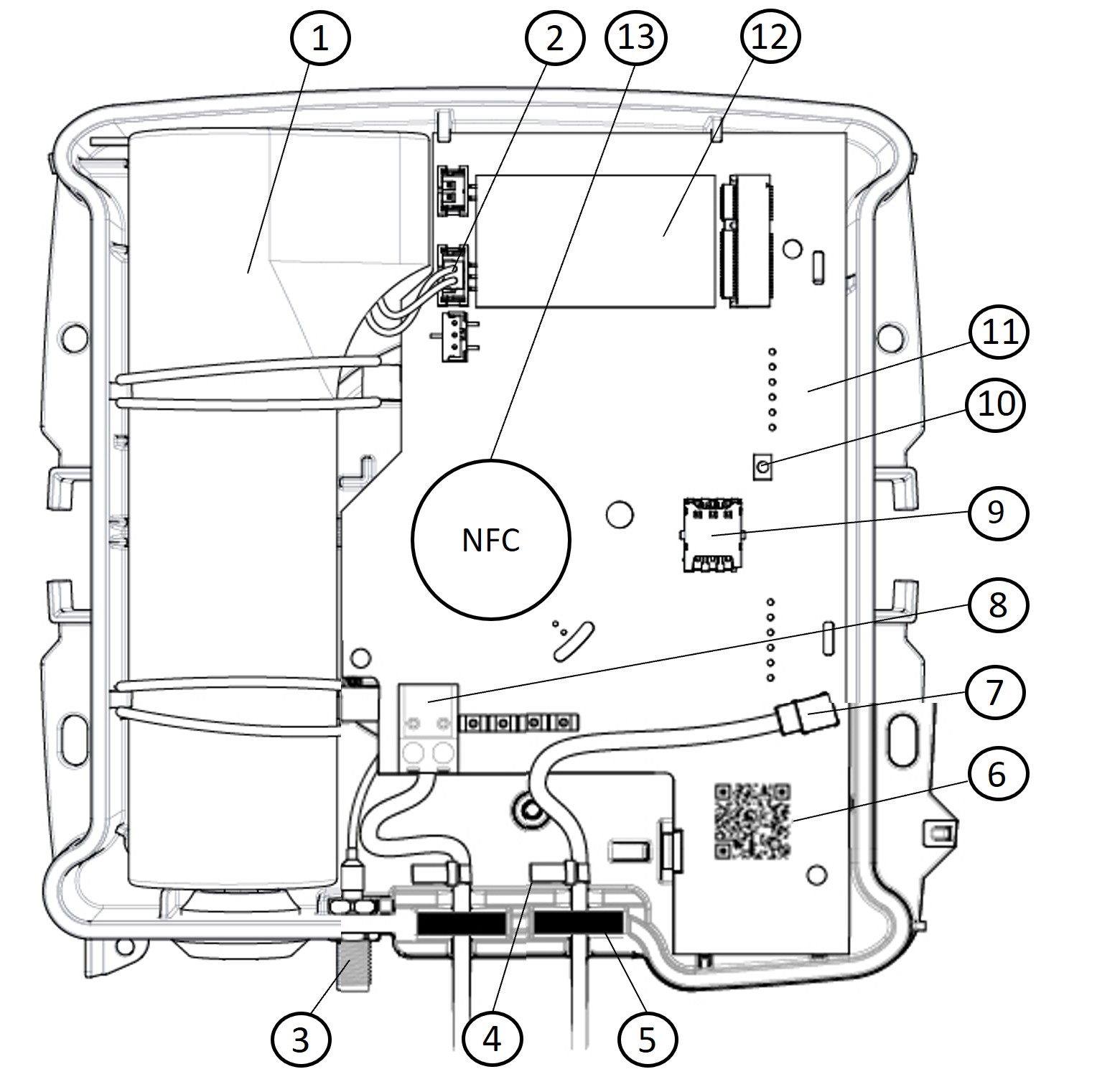

Batteridriven Elvaco Edge-gateway
BOM-Edge Battery.jpg

  1. Batteri

  2. Batterikontakt

  3. Anslutning för trådlös M-Bus-antenn (SMA-f)

  4. Placeringar för buntband för dragavlastning av kablar

  5. Självtätande membran

  6. DevEUI (QR-kod)

  7. Mobilantennanslutning (MCX-f)

  8. M-Bus Master-terminal (4T)

  9. SIM-korthållare

  10. Tryckknapp

  11. Intern trådlös M-Bus-antenn

  12. Tillvalsmodul x2 (fram och bak)

  13. NFC-antenn

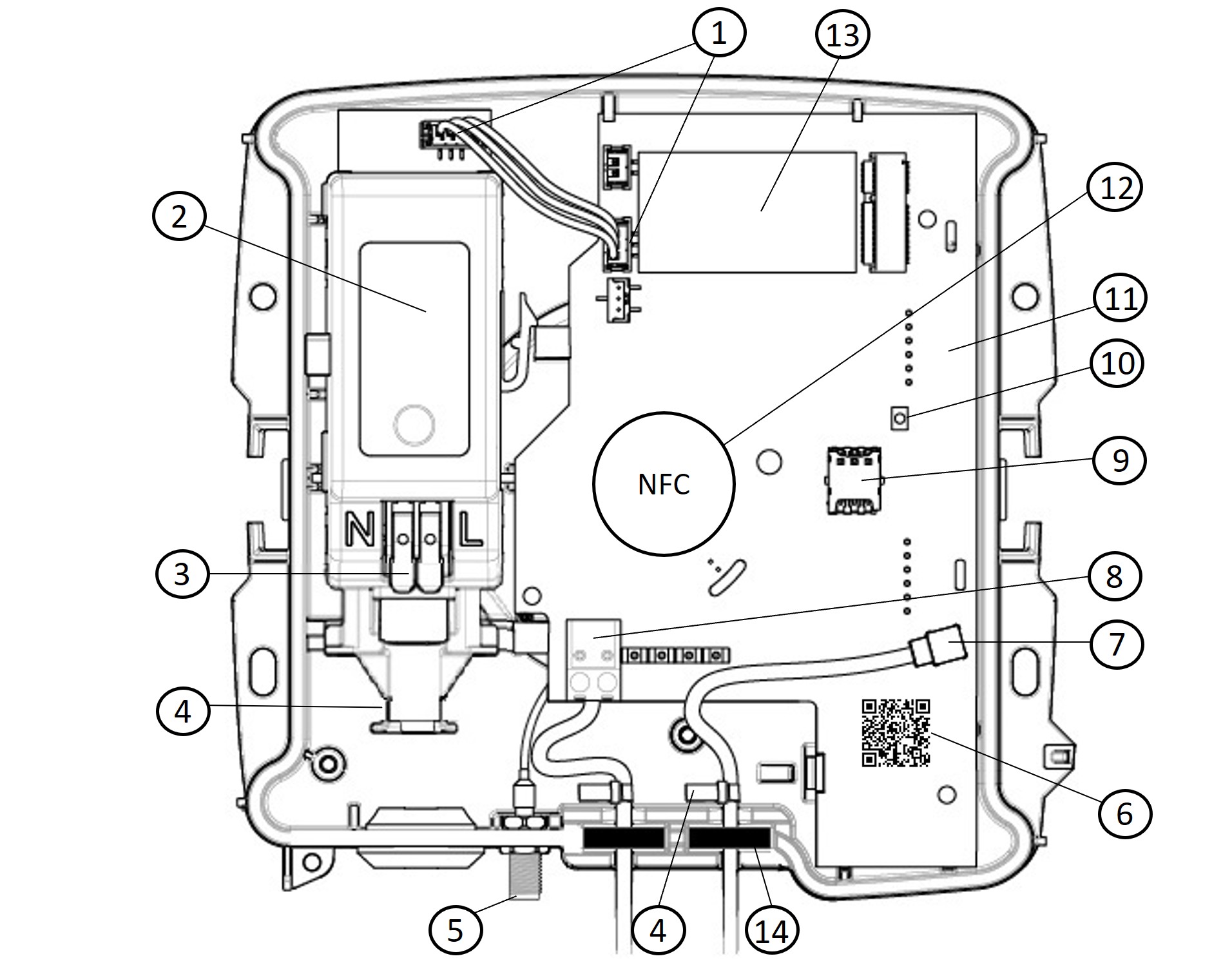

Nätansluten Elvaco Edge-gateway (PSU 3W och M-Bus-master 4T)
BOM-Edge WM PSU3W.jpg

  1. Ansluten PSU-kabel

  2. PSU

  3. Fjäderplint för nätanslutning

  4. Placeringar för buntband för dragavlastning av kablar

  5. Anslutning för trådlös M-Bus-antenn (SMA-f)

  6. DevEUI (QR-kod)

  7. Mobilantennanslutning (MCX-f)

  8. M-Bus-masterterminal (4T)

  9. SIM-korthållare

  10. Tryckknapp

  11. Intern trådlös M-Bus-antenn

  12. NFC-antenn

  13. Tillvalsmodul x2 (fram och bak)

  14. Självtätande membran

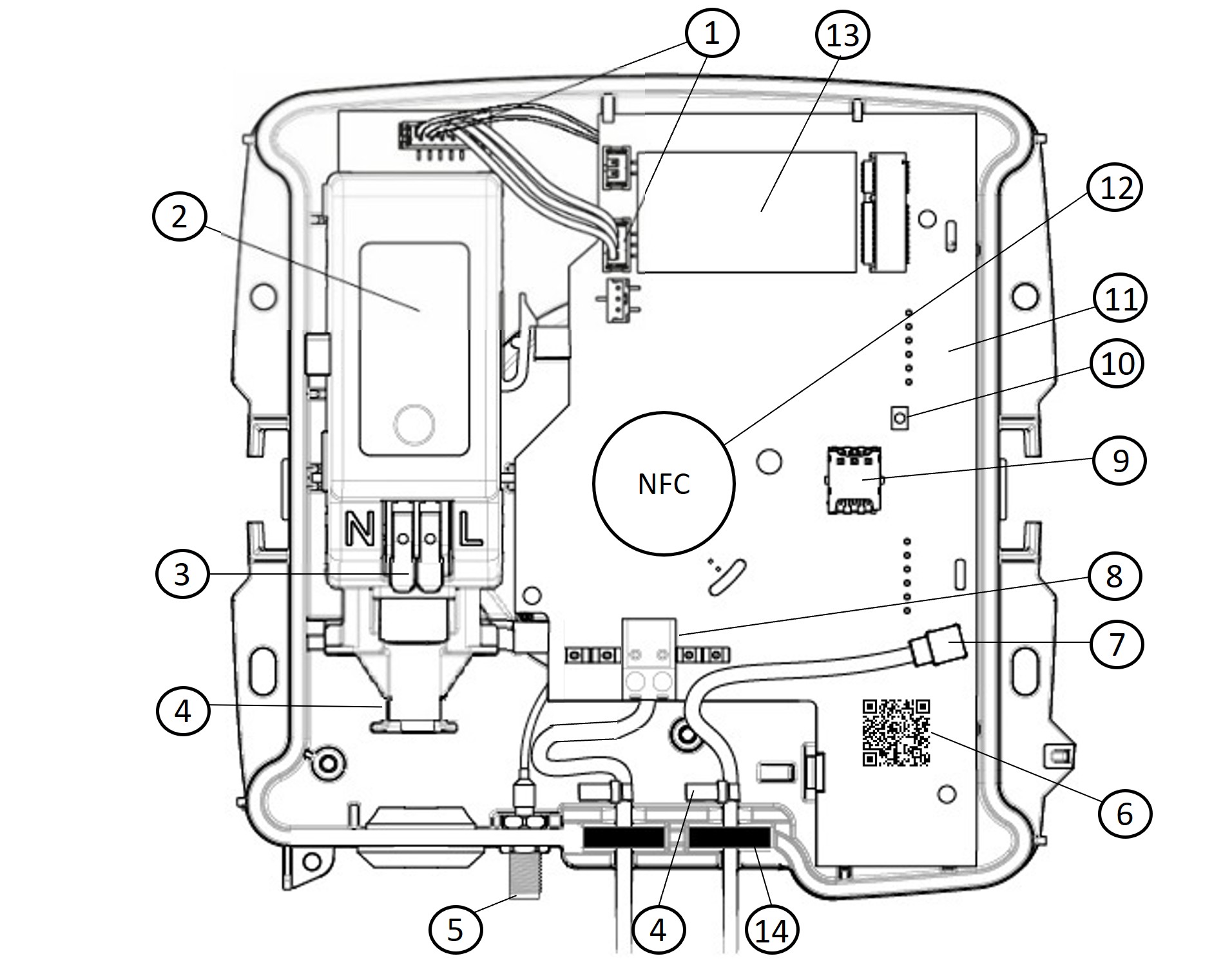

Nätansluten Elvaco Edge-gateway (PSU 20W och M-Bus-master 128T)
BOM-Edge 128T WM PSU20W.jpg

  1. PSU-kabel och anslutningar

  2. PSU

  3. Fjäderplint för nätanslutning

  4. Placeringar för buntband för dragavlastning av kablar

  5. Anslutning för trådlös M-Bus-antenn (SMA-f)

  6. DevEUI (QR-kod)

  7. Mobilantennanslutning (MCX-f)

  8. M-Bus-masterterminal (128T)

  9. SIM-korthållare

  10. Tryckknapp

  11. Intern trådlös M-Bus-antenn

  12. NFC-antenn

  13. Tillvalsmodul x2 (fram och bak)

Tryckknappens funktion

Tryckknappens funktion beror på om enheten är i aktivt eller inaktivt läge och hur länge knappen hålls intryckt. Om gatewayen är i inaktivt läge är den enda tillgängliga funktionen att aktivera enheten genom att hålla tryckknappen intryckt i 5-9 sekunder (LED-lamporna blinkar grönt) och sedan släppa den. Om gatewayen däremot är i aktivt läge finns fler funktioner tillgängliga. Den fullständiga uppsättningen funktioner för tryckknappen finns i tabellen nedan.

Tabell 1. Tryckknappens funktioner

Tid (s)

LED-färg

Åtgärd när enheten är i aktivt läge

Åtgärd när enheten är i inaktivt läge

0-4

Gul

Uppdaterar LwM2M-registreringen och skickar mätardata till den konfigurerade IoT-plattformen.

Ingen åtgärd.

5-9

Grön

Starta om enheten.

Aktivera enheten.

9-13

Röd

Avaktivera enheten (de blå LED-lamporna blinkar en gång när avaktiveringen är klar).

Ingen åtgärd.

13+

Ingen färg

Avbruten åtgärd. Ingen åtgärd utförs.

Avbruten åtgärd. Ingen åtgärd utförs.
