Installation

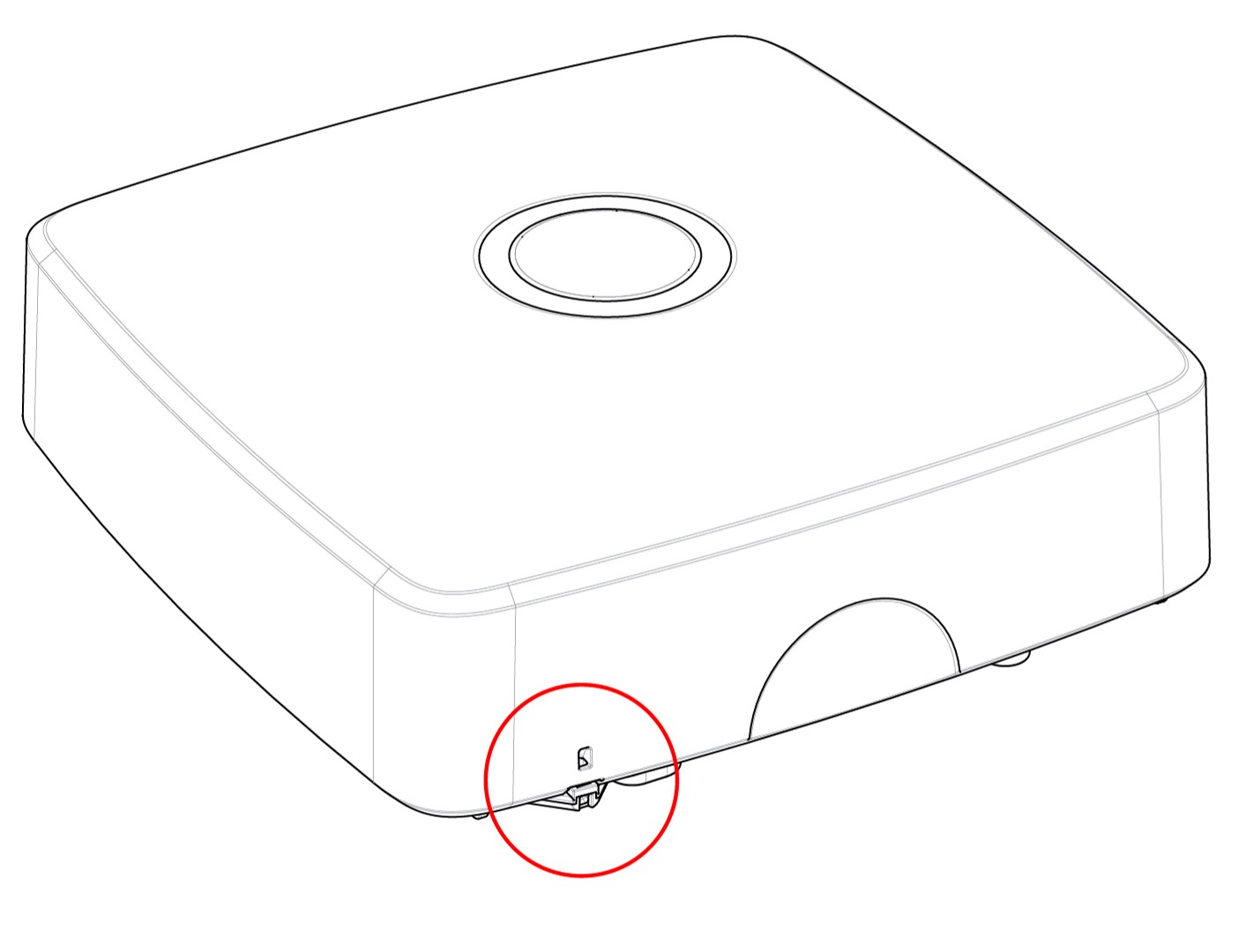

Elvaco Edge stöder flera monteringsalternativ. En väggmonteringssats ingår, vilket möjliggör direkt väggmontering eller installation med det medföljande bajonettfästet. Ett stolpfäste finns som tillval.
Notera
En borrmall för både kapslingen och bajonettfästet finns tryckt på kartongen som Elvaco Edge levereras i.

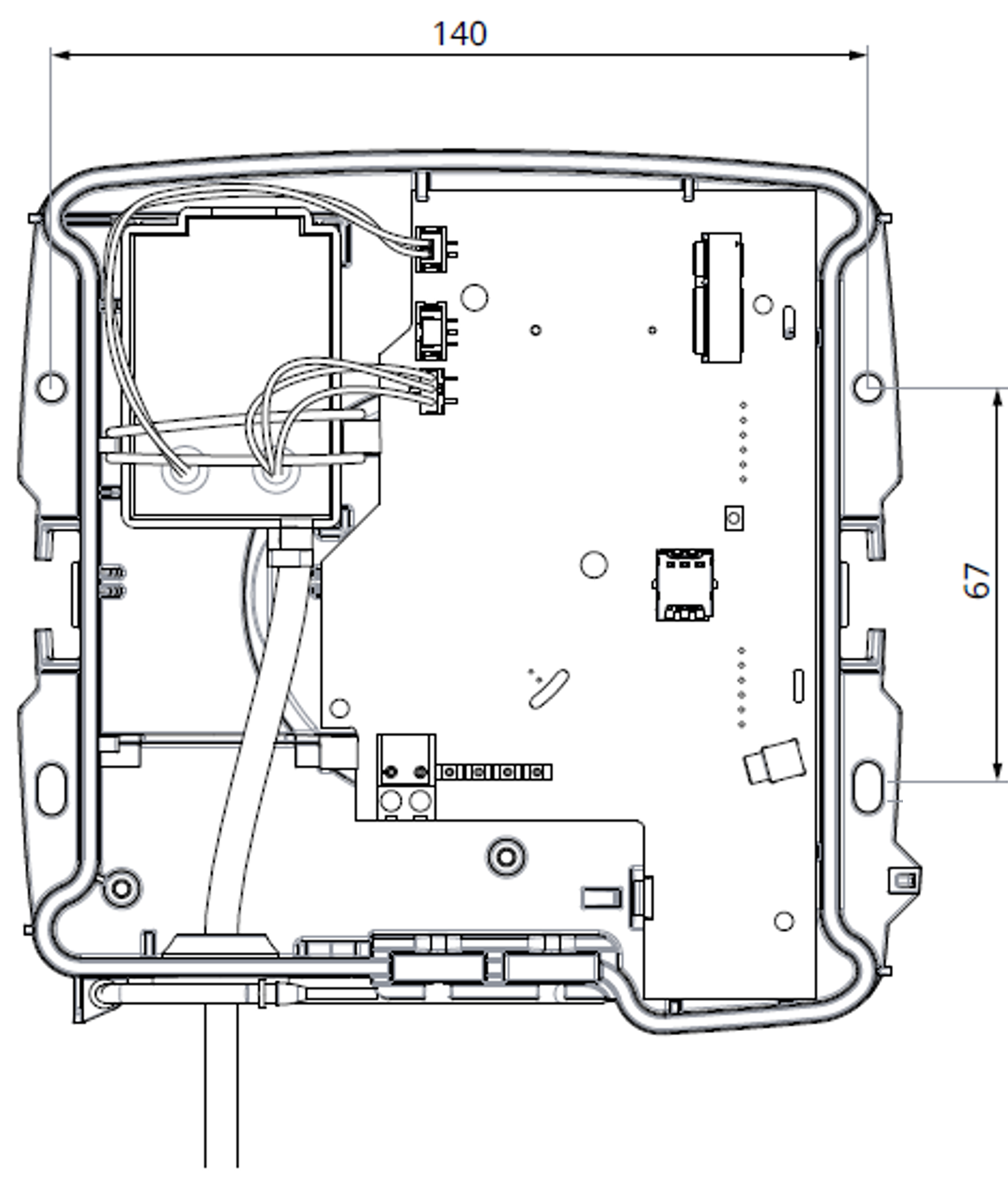

Elvaco Edge kan väggmonteras med fyra skruvar. Mått finns i bilden nedan, eller använd borrmallen som är tryckt på kartongen. Håldiametern är 4.5 mm och maximal skruvhuvuddiameter är 9 mm för monteringshålen i kapslingen.

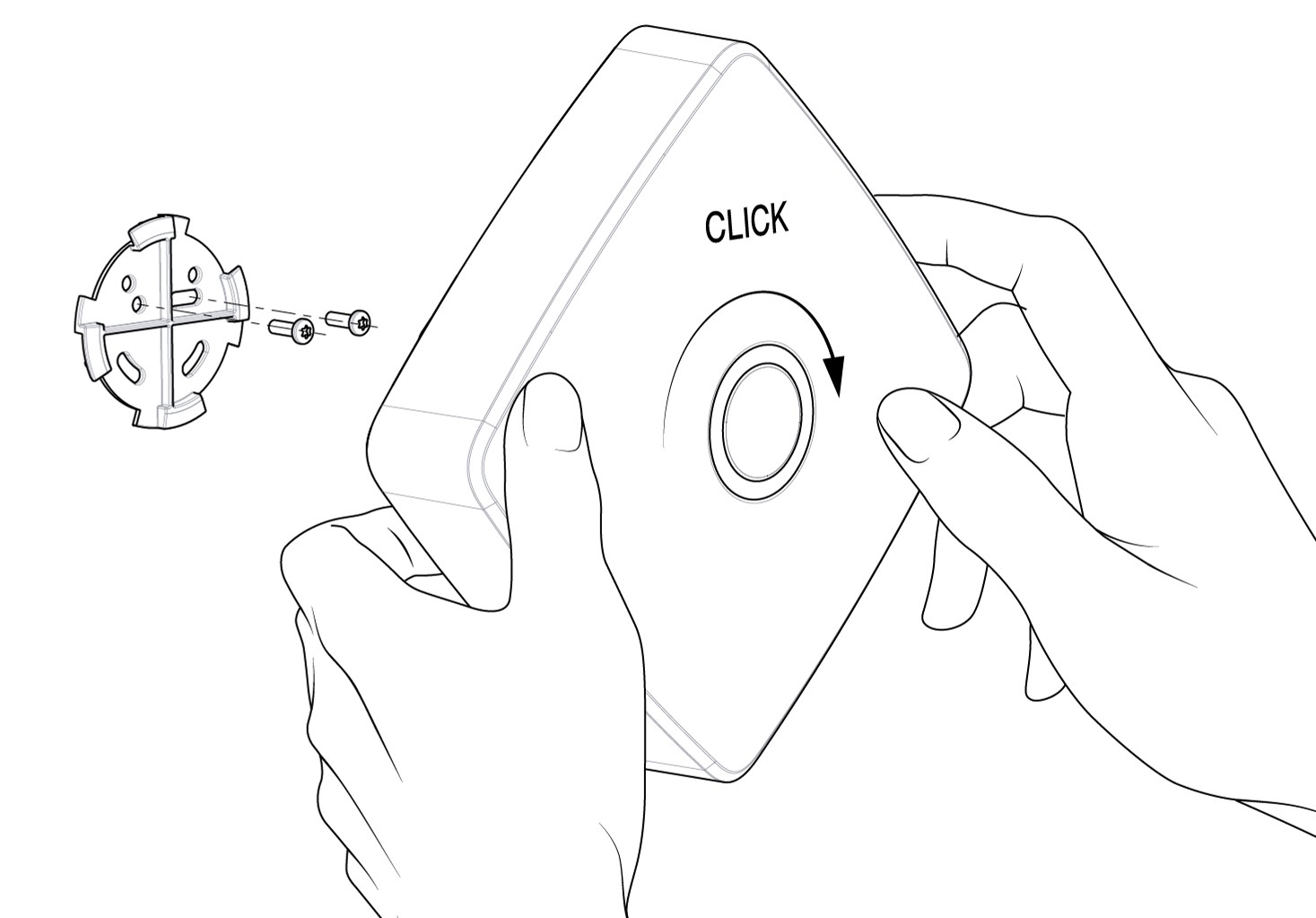

Elvaco Edge kan monteras med det medföljande bajonettfästet. Själva bajonettfästet fästs på väggen eller annan yta med minst två skruvar. Se till att montera det i rätt vinkel enligt bilden nedan, så att gatewayen installeras i rätt vinkel. Gatewayen fästs på bajonettfästet genom att vridas 45 grader medurs.
|
Mått för borrhål till bajonettfäste |
|
Notera
Om en CMi Box ersätts med en Elvaco Edge kan det enkelt göras genom att använda samma monteringshål som för den befintliga CMi Box.
Elvaco Edge kan monteras på en stolpe, till exempel på lyktstolpar i utomhusinstallationer. Stolpfästet stöder diametrar från 50 till 250 mm. Installationen utförs i två steg:
Bajonettsystemet möjliggör snabb installation och enkel demontering vid behov. Själva stolpfästet köps separat.
-
Anslut huvudströmförsörjningen till fjäderplintarna, strömförsörjning L och strömförsörjning N. Nätspänningen ska ligga inom intervallet 100-240 VAC, 50/60 Hz.
-
Se till att kabeln är ordentligt säkrad för att ge dragavlastning.
-
Anslut strömförsörjningen till en tydligt märkt och lättåtkomlig brytare så att produkten kan stängas av vid underhåll eller servicearbete.
M-Bus är en multipunkts 2-trådsbuss utan polaritet. Alla anslutna M-Bus-slavar måste ha unika primära eller sekundära M-Bus-adresser beroende på adresseringsläge. Använd en kabel med arean 0.25-1.5mm2, till exempel en standardtelefonkabel (EKKX 2x2x0.5), och anslut ledningarna till M-Bus-masterterminalen. Se till att använda buntband för dragavlastning på kablar som leds ut ur kapslingen enligt bilden nedan.
Varning
Överström på bussen aktiverar de inringade LED-lamporna på locket och stänger av M-Bus-bussen.
Elvaco Edge levereras med interna antenner av hög kvalitet. Det innebär att det inte alltid är nödvändigt att montera en extern antenn, beroende på gatewayens omgivning.
Notera
Montera inte antennen inuti ett metallskåp. Om du gör det kan det drastiskt påverka antennens prestanda.
Observera
Se till att kabeln är ordentligt säkrad för att ge dragavlastning.
Elvaco Edge levereras med en intern antenn för mobil uppkoppling. Om bättre mottagning behövs kan en extern antenn anslutas via MCX-kontakten. För installationer där en extern antenn används ska du säkerställa att rätt antenn är aktiv i din Elvaco Edge med hjälp av Elvaco OTC app.
Det finns olika modeller av Elvaco Edge där vissa endast har intern antenn och vissa gör det möjligt att använda antingen intern eller extern antenn för att förbättra mottagningen för trådlös M-Bus. Dessa modeller skiljer sig åt i hårdvara, och en gateway som bara har intern antenn kan inte byggas om för att använda extern antenn. Konfigurera vilken antenn som ska vara aktiv i din Elvaco Edge via NFC med hjälp av Elvaco Play app.
Tips
Om du är osäker på om en extern antenn behövs för att samla in data från alla önskade mätare, köp en Edge-modell som möjliggör extern antenn. Då kan du börja med intern antenn och, om täckningen inte är tillräcklig, ansluta den externa antennen.
Observera
Elvaco Edge-gateways med stöd för anslutning av extern trådlös M-Bus-antenn är fabriksinställda för att använda extern antenn. Det innebär att om ingen extern antenn är ansluten kommer inga mätare att höras. Antingen ansluter du en extern antenn eller konfigurerar gatewayen för att i stället använda sin interna antenn.

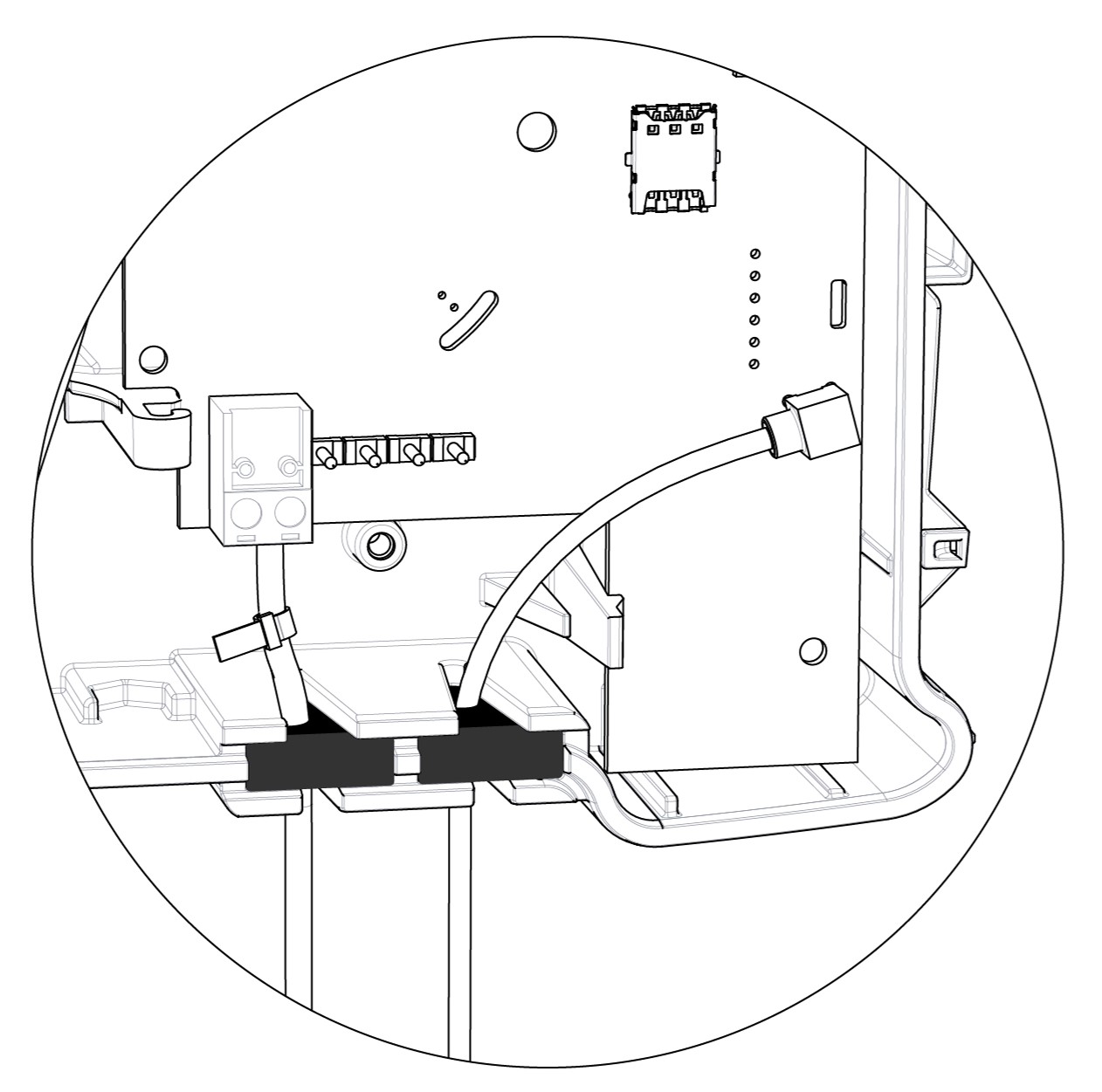

Kapslingen på Elvaco Edge innehåller ett skum för att möjliggöra kabelgenomföring utan att behöva lägga till externa kabelgenomföringar.
-

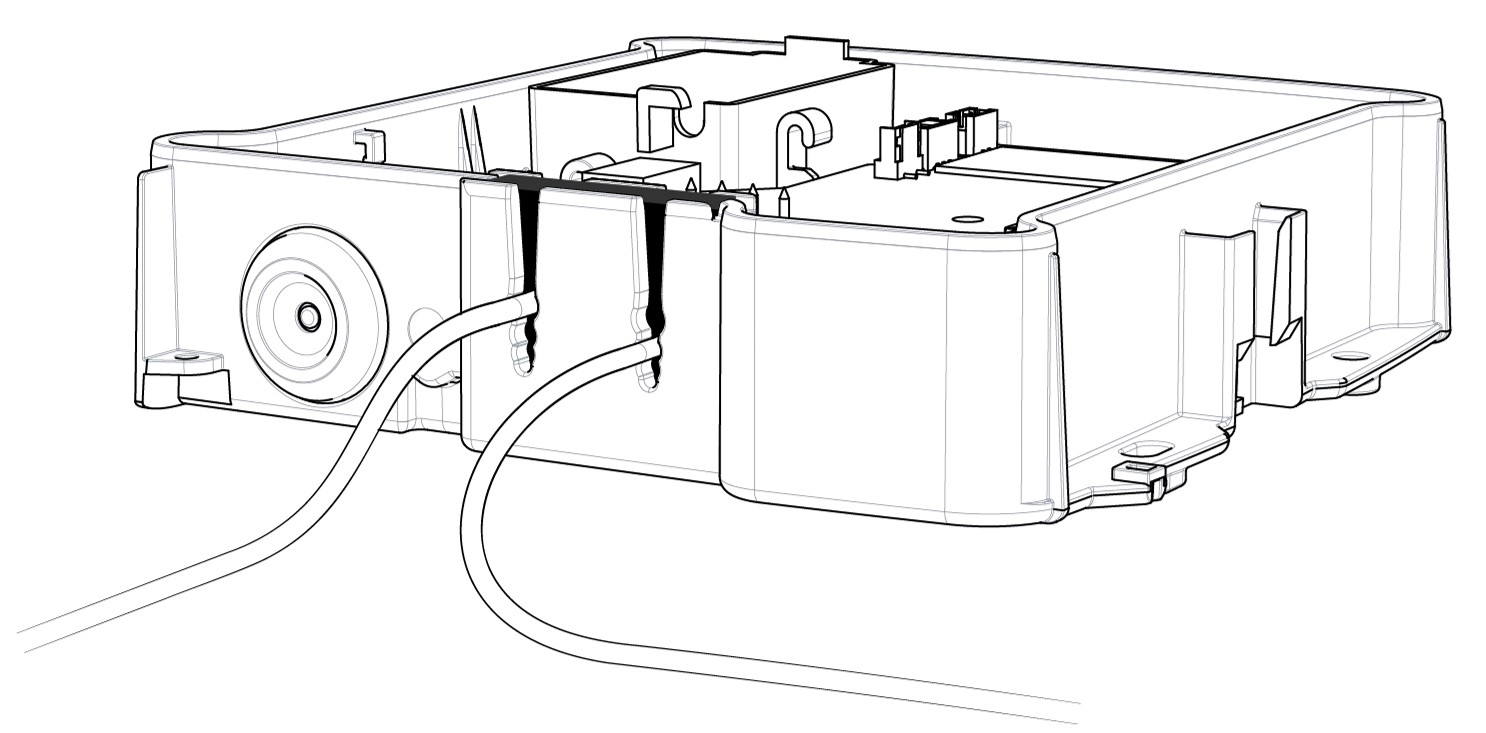

Tryck kabeln genom skummet till rätt diameter (tills du hör ett klick)
-
Se till att skummet tätas igen efter att kabeln har dragits ut ur kapslingen
-

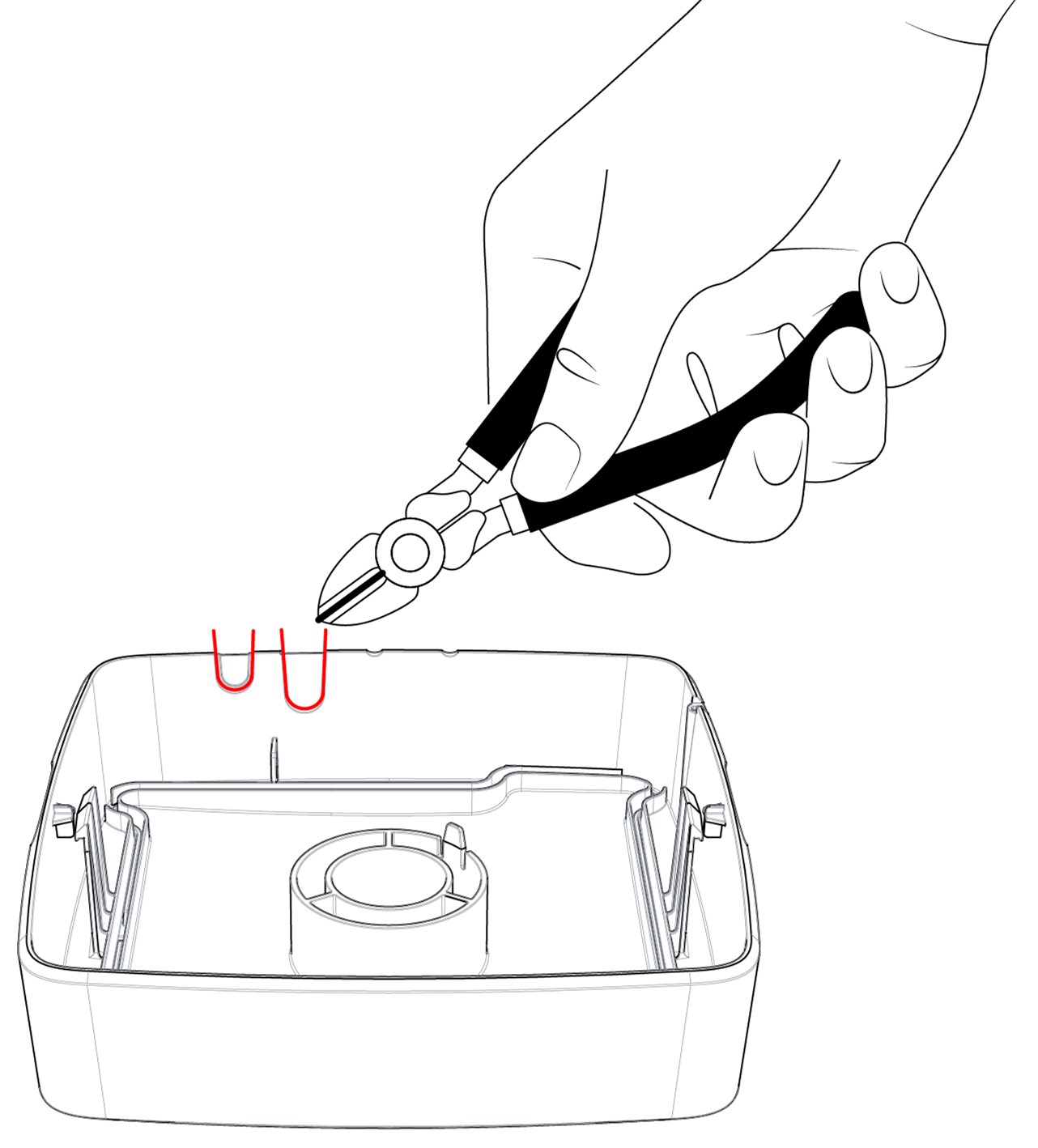

Skär upp knockouten på locket för bättre kabelgenomföring
|
|
|
Notera
Det kan ta upp till 24 timmar innan materialet har återgått till sin naturliga form. Skär upp knockouterna enligt markeringarna på locket för bättre kabelpassning.
