Produktöversikt

Applikationsbeskrivning

CMi6110 är en mätarkommunikationsmodul som monteras i en Landis+Gyr UH50/UC50. Så snart enheten har monterats och aktiverats börjar den skicka mätdata till ett mottagande system via NB-IoT-nätet. Modulen konfigureras enkelt via mobilappen Elvaco OTC eller på distans via ett enhetshanteringssystem. Den har flera meddelandeformat och är idealisk för tillämpningar där kommunikation över långa avstånd krävs. CMi6110 kan batteridrivas i upp till 10 år eller matas med en 230 V-strömförsörjning. Mätdataleverans och enhetshantering använder standardprotokoll som MQTT-SN och LwM2M för enkel integration med befintliga system.

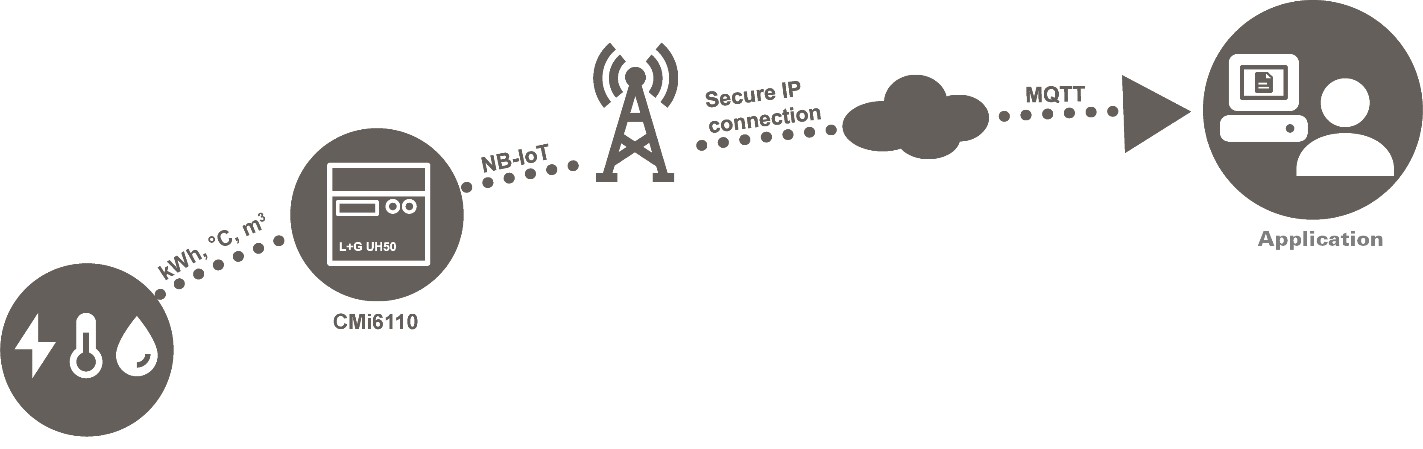

CMi6110_Application_ description_.jpg

Funktioner

  • IoT-kompatibel: Så snart mätarkommunikationsmodulen har monterats och aktiverats börjar den automatiskt överföra mätardata utan att några manuella steg krävs. CMi6110 är förberedd för sömlös integrering med alla ledande IoT-plattformar. Den använder standarder som LwM2M, MQTT-SN och SenML-CBOR för snabb och enkel integrering.

  • Nät- eller batteridriven: CMi6110 har flera alternativ för strömförsörjning. Den kan batteridrivas i upp till 10 år med daglig överföring av mätardata.

  • One-Touch Commissioning: Produkten använder Elvaco One-Touch Commissioning (OTC) för att konfigurera och driftsätta produkter snabbt och säkert. Ange önskade inställningar i Elvaco OTC-appen och placera mobiltelefonen på höger sida av UH50-mätaren/UC50-kalkylatorn. De nya inställningarna tillämpas omedelbart via NFC.

  • Flexibelt meddelandeschema: CMi6110 har flera meddelandeformat och stöder konfigurerbart innehåll i nyttolasten, vilket gör det enkelt att anpassa enheten till projektspecifika datakrav.

  • Överföring av larm: Håll dig alltid uppdaterad om statusen för din mätarpark. Mätarlarmsövervakaren skickar larm från fältet så att du snabbt kan åtgärda problem och upprätthålla optimal prestanda.

Kompatibilitet

CMi6110 är kompatibel med alla L+G UH50-mätare och L+G UC50-räknare med en kompatibel mjukvaruversion. När modulen har monterats och startats visar en kompatibilitetskontroll om den är kompatibel med mätarens mjukvara. Om modulen har monterats i en mätare som inte är kompatibel visas detta i OTC-appen.

CMi6110 kan försörjas med något av följande nätaggregat: Elvacos 230 V CMip2110, Landis+Gyr WZU-110/AC230-xx eller batteriet WZU-NB-IoT-BAT.

Följande tabell visar minimikraven för mjukvaruversioner.

Tabell 1. CMi6110 – Kompatibilitet med mätarens mjukvara

Mätare/Integreringsverk

Lägsta mjukvaruversion

L+G UH50

5.15

L+G UC50

8.06

Översikt

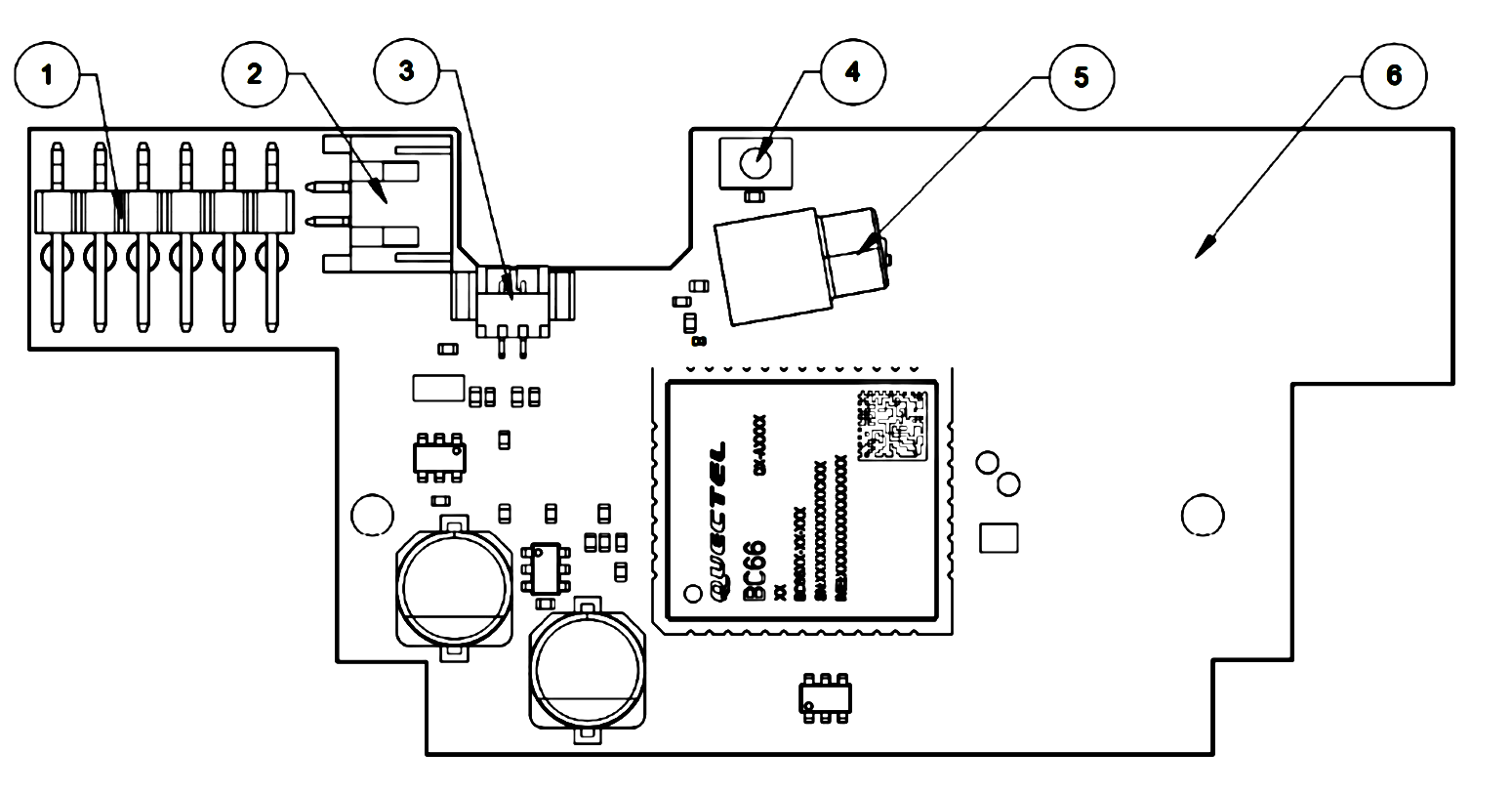

CMi6110 främre

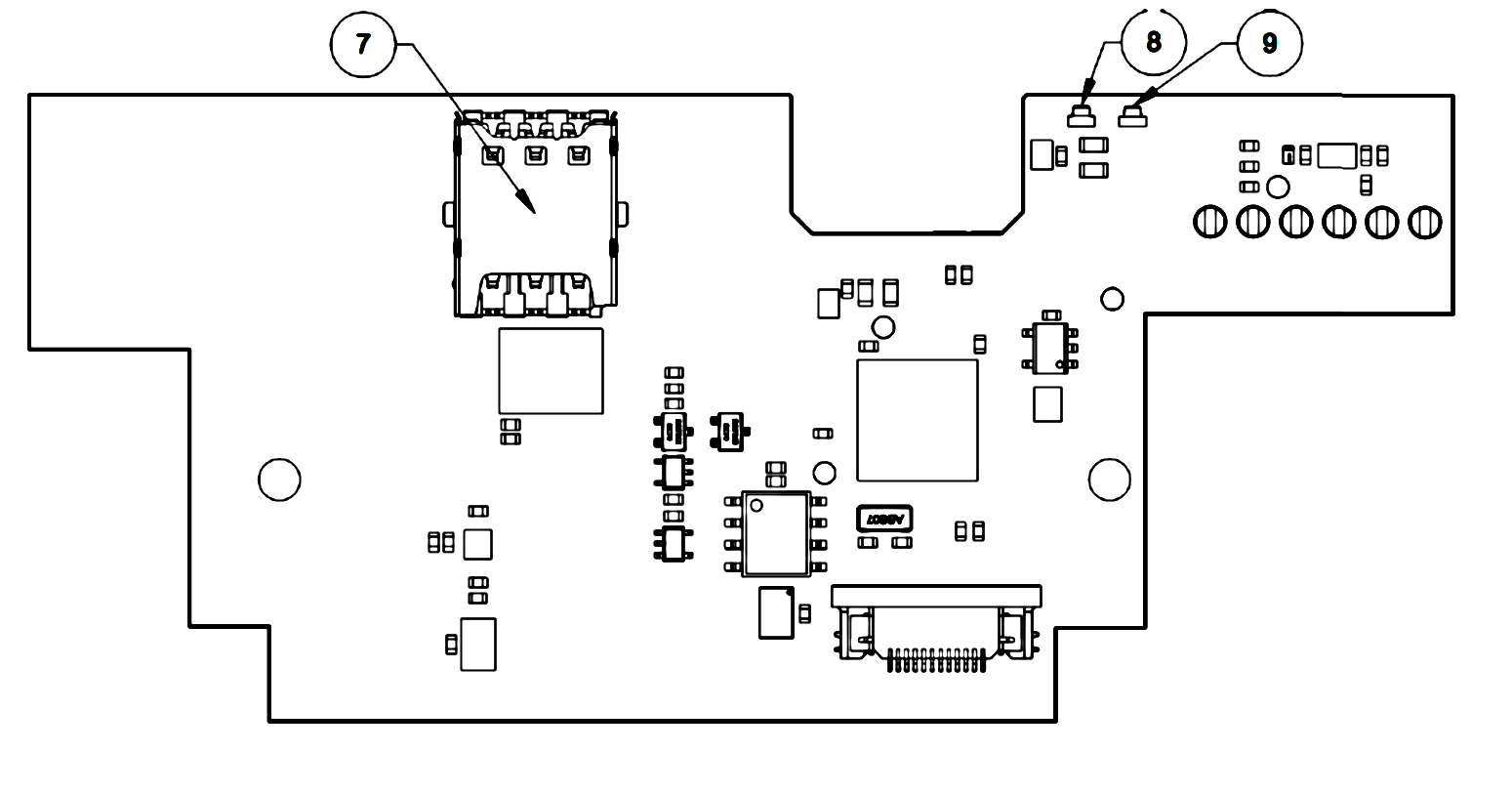

CMi6110 bakre

  1. Gränssnitt för mätare

  2. Strömkontakt för PSU

  3. Strömkontakt för batteri

  4. Tryckknapp

  5. Antennanslutning (MCX hona)

  6. NFC-antenn

  7. SIM-korthållare

  8. Grön LED-indikator

  9. Röd LED-indiktator
