Installation

Montera produkten

Montera CMi6110 i antingen en L+G UH50-värmemätare (FW ≥ 5.15) eller ett L+G UC50-integreringsverk (FW ≥ 8.06) genom att följa proceduren nedan:

Observera

Detta är en ESD-känslig produkt. Före och under installationen ska lämpliga ESD-skyddsåtgärder vidtas och du ska säkerställa att du är jordad (till exempel genom att vidröra mätarens metallrör eller en annan metalldel som är elektriskt ansluten till det).

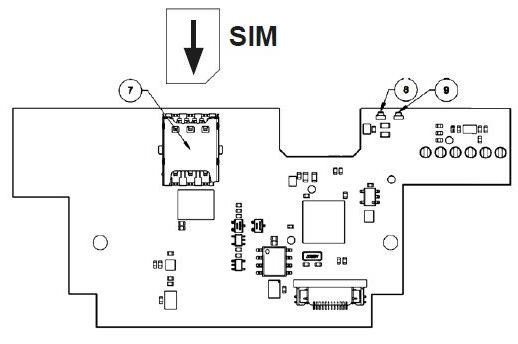

  1. Sätt in ett SIM-kort (storlek nano) i SIM-korthållaren (7).


  2. Öppna mätaren. Om möjligt, koppla från mätarens strömförsörjning (batteri eller nätspänning) och vänta tills LCD-displayen slocknar.

  3. Vidta ESD-skyddsåtgärder. Se till att du är jordad (t.ex. genom att vidröra mätarens metallrör eller en metalldel som är elektriskt ansluten till det).

  4. Installera modulen genom att försiktigt trycka den på plats i modulplats 2.

  5. Återanslut strömförsörjningen (om den är frånkopplad) och vänta tills mätarens LCD-display tänds och inga fel visas.

  6. Aktivera modulen med hjälp av Elvaco OTC-appen eller genom att försiktigt trycka på knappen på CMi6110 tills den gröna LED-indikatorn tänds (se avsnittet om aktivering för detaljer).

  7. Stäng och plombera mätaren.

Notera

Om mätaren tidigare har drivits med batteri och redan varit utrustad med en modul bör du överväga att byta batteriet. I annat fall kan den återstående batterilivslängden inte förutsägas.

Anslutning av antenn

CMi6110 stöder antingen en intern eller en extern antenn via sin inbyggda MCX-kontakt.

Notera

Intern antenn är endast ett alternativ för batteridrivna enheter.

Anslutning av intern antenn

  1. Ta bort mätarens lock och placera antennen till höger om modulen. Skumkudden på antennen håller den på plats.

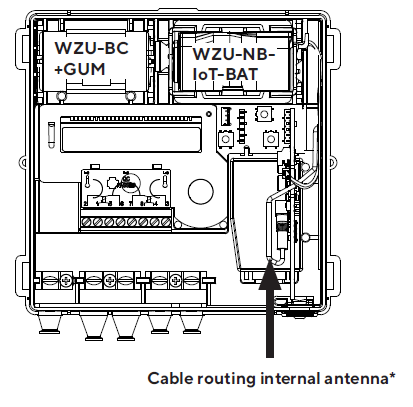

  2. Dra kabeln enligt följande bild.


  3. Anslut antennkabeln till modulens MCX-kontakt.

Anslutning av extern antenn

  1. Ta bort mätarens lock och anslut en extern antenn (tillhandahållen av leverantören) med MCX-kontakt till modulen i mätaren.

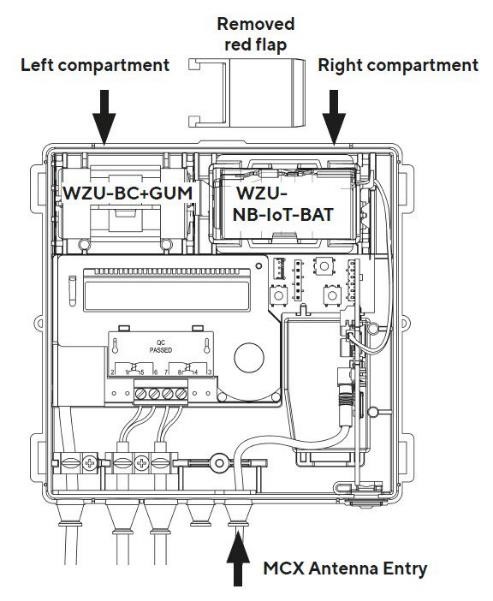

  2. Dra antennkabeln. Gör vid behov ett hål i gummigenomföringarna i mätarens botten. Bilden nedan visar vilket hål som ska användas för antennkabeln.

  3. Anslut antennkabeln till modulens MCX-kontakt.


Observera

Om du använder en extern antenn, se till att montera den minst 0,5 meter från mätaren för att inte orsaka störningar.

Notera

  • Gummigenomföringarna får inte skäras upp.

  • Gör ett hål med 3 mm diameter genom genomföringen. En 3 mm insexnyckel är ett lämpligt verktyg.

  • Se till att ta bort dragavlastningen (metallklämman) och montera inte tillbaka den, eftersom antennkabeln då riskerar att skadas. Om du vill lägga till ytterligare dragavlastning monterar du ett buntband på antennkabeln nära kabelinföringen på insidan av kapslingen.

Strömanslutning

CMi6110 kan drivas antingen med batteri eller med nätspänning. Läs instruktionerna nedan noggrant innan du installerar något av alternativen.

Anslutning och montering av batteridrift

Följ proceduren nedan för att ansluta modulens batteri. Observera att modulen använder ett separat batteri från mätaren.

  1. Ta bort den röda klaffen inuti mätaren.

  2. Om höger fack har strömförsörjning tar du bort batteriet eller nätaggregatet.

  3. För att förse mätaren med ström måste ett Landis+Gyr WZU-BC+GUM-batteri sättas in i det vänstra facket.

  4. Montera Landis+Gyr WZU-NB-IOT-BAT (batteri+hållare) i det högra facket.


CMi6110 anslutningar

Varning

För att förhindra oavsiktliga kortslutningar eller skador på NB-IoT-batteriets interna säkring får inga ledande verktyg (t.ex. metallpincetter, tänger etc.) användas vid anslutning av batterikontakten.

Observera

Batteriet som försörjer mätaren måste anslutas innan du ansluter batteriet som försörjer CMi6110.

Observera

Det är endast tillåtet att ta bort mätarens röda flik för att ersätta den med ett batteri. Batterihållaren (tillverkad av isolerande material) övertar den röda flikens funktion. När den väl har satts in i mätaren kan den inte tas bort.

Notera

Batteridrift är tillgänglig från FW 1.0.3. Aktuell firmware kan läsas via Elvaco OTC-appen eller via LwM2M. Moduler med äldre firmware kan uppdateras på distans.

Anslutning och montering av nätspänning

  1. Öppna locket på Landis+Gyr UH50/UC50-kapslingen. För att komma åt rätt batterifack, fäll den röda låsfliken till det vänstra facket. Ta inte bort den röda låsfliken.

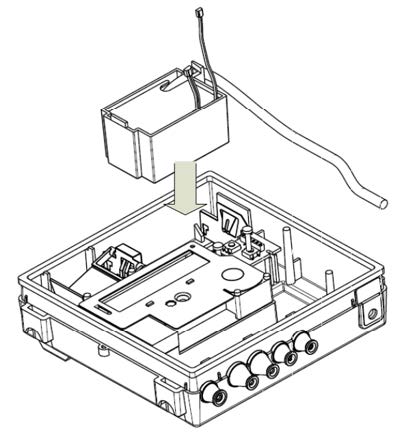

  2. Ta tag i strömförsörjningen och tryck den försiktigt på plats.

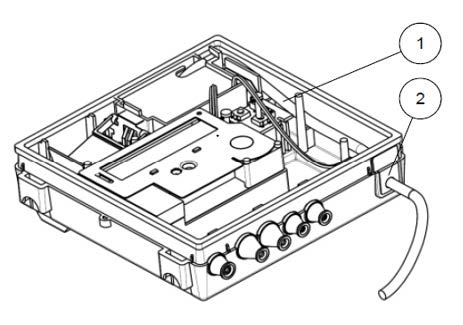

  3. När spänningsaggregatet har placerats i korrekt läge, sätt fast strömkabeln (1).

  4. Ta bort plastförseglingen för att göra ett hål (2) i Landis + Gyr UH50/UC50-höljet och för in strömkabeln genom det hålet.

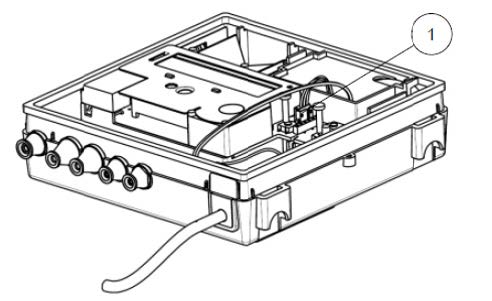

  5. Anslut Landis+Gyr UH50-strömkontakten (1) till modulens inbyggda kontakt.


  6. Klipp av kabeln till lämplig längd och anslut den till en huvudkontakt. Strömmen måste anslutas till en tydligt markerad och lättillgänglig strömbrytare (IEC 60947-1 och IEC 60947-3) för att säkerställa att produkten kan stängas av under servicearbete.

Varning

Installationen ska utföras av en behörig elektriker eller annan fackman med erforderlig kunskap.

Observera

Strömförsörjningen måste skyddas med en 10 A-brytare med egenskaperna C eller trög säkring.

Aktivera modulen

Vid leverans är modulen inställd på passivt läge, vilket innebär att inga meddelanden kommer att överföras från modulen. Det finns två sätt att aktivera modulen:

Via funktionen Aktivering vid flöde

  1. Se till att modulen är konfigurerad så att Automatic activation at flow är aktiverat. Använd Elvaco OTC App för att kontrollera att rätt konfiguration används. För att funktionen ska vara aktiverad ska Power mode vara inställt på Standby.

  2. När mätaren detekterar vattenflöde och har registrerat tillräckligt flöde aktiveras modulen och börjar leverera mätardata. Modulen kontrollerar varje timme om vattenflödet är tillräckligt.

Via tryckknappen på modulen

  1. Tryck försiktigt på modulens tryckknapp i minst fem sekunder.

  2. Släpp knappen när den gröna LED-indikatorn tänds.

  3. Vänta i upp till 10 sekunder.

Modulen visar att den startar genom att blinka de röda och gröna lysdioderna i en sekund.

Via Elvaco OTC-appen

  1. Öppna Elvaco OTC-appen (för Android och iOS).

  2. Skanna enheten (se till att NFC är aktiverat på telefonen).

  3. Gå till Apply mode.

  4. Sätt Power mode till Active.

  5. Välj Apply settings.

  6. Skanna enheten för att tillämpa de nya inställningarna.

    För att kontrollera att den har aktiverats, gå till Inspect, skanna enheten och kontrollera att Power mode är inställt på Active.

Tips

Om modulen är installerad i mätaren är NFC-fältet enklast åtkomligt genom att placera telefonen på mätarens nedre högra sida.

Anslutning till nätverket

Efter aktiveringen ansluter modulen automatiskt till NB-IoT-nätverket. En lyckad anslutning indikeras genom att den gröna LED-indikatorn lyser i 8 sekunder, varefter en mätaravläsning skickas automatiskt.

Om anslutningen misslyckas gör modulen automatiskt ett nytt försök. Ett manuellt anslutningsförsök kan utlösas med tryckknappen eller Elvaco OTC-appen.

LED indication_network_join_NBIot_.png

LED-indikeringar, nätverksanslutning
