Inbetriebnahme
Auf dem Elvaco Edge Play Gateway befindet sich unter dem Deckel ein Elvaco-Play-Ready-Aufkleber. Dieses QR-Code-Token wird verwendet, um den Besitz dieses Geräts in Elvaco Play zu beanspruchen. Die Verschlüsselungsschlüssel sind Elvaco Play bereits intern bekannt, daher ist durch den Kunden keine Schlüsselverwaltung erforderlich. Darüber hinaus stehen Metadaten des Gateways zur Verfügung. Die Installation von Elvaco Edge Play erfolgt mit der Elvaco Play App durch Scannen des am Gerät angebrachten QR-Codes. Stellen Sie sicher, dass Sie sich in der richtigen Organisation befinden, bevor Sie den automatisierten Installationsprozess in der App starten.
Anmerkung
Bei Lieferung befindet sich das Gateway im inaktiven Modus. Das bedeutet, dass es nicht mit dem Mobilfunknetz verbunden ist. Das Gateway wird bei der Installation des Geräts über die Elvaco Play App aktiviert.
|

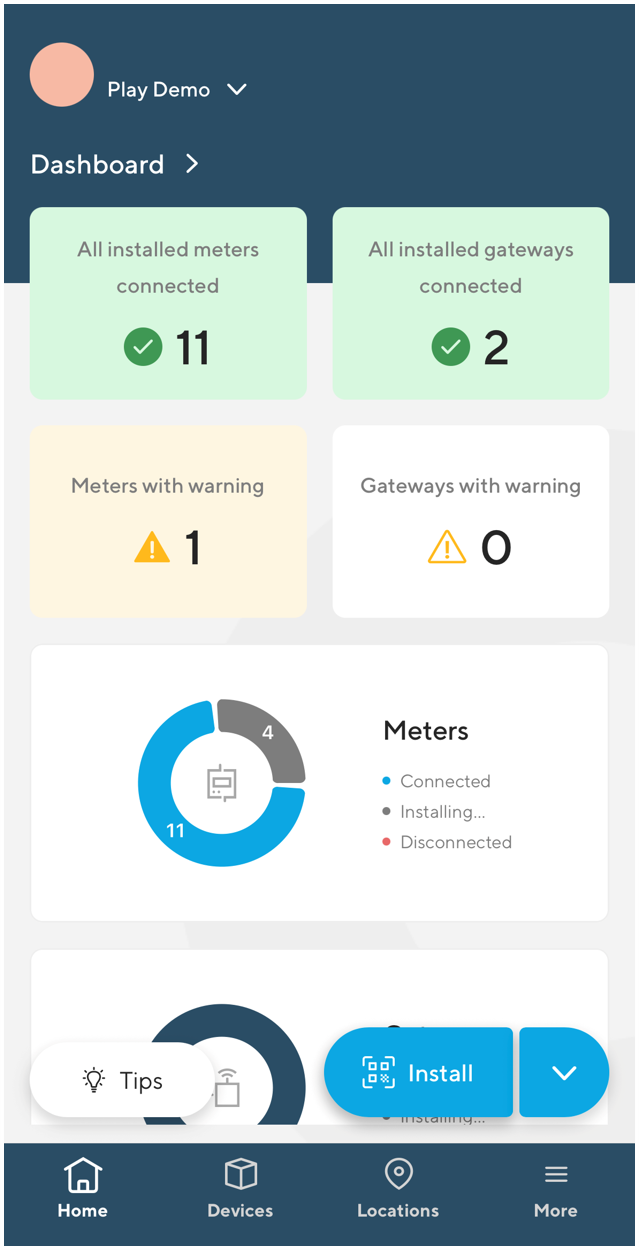

1. Drücken Sie Install |
2. Scannen Sie den QR-Code auf dem Gateway, um es Ihrer Elvaco-Play-Organisation hinzuzufügen. |

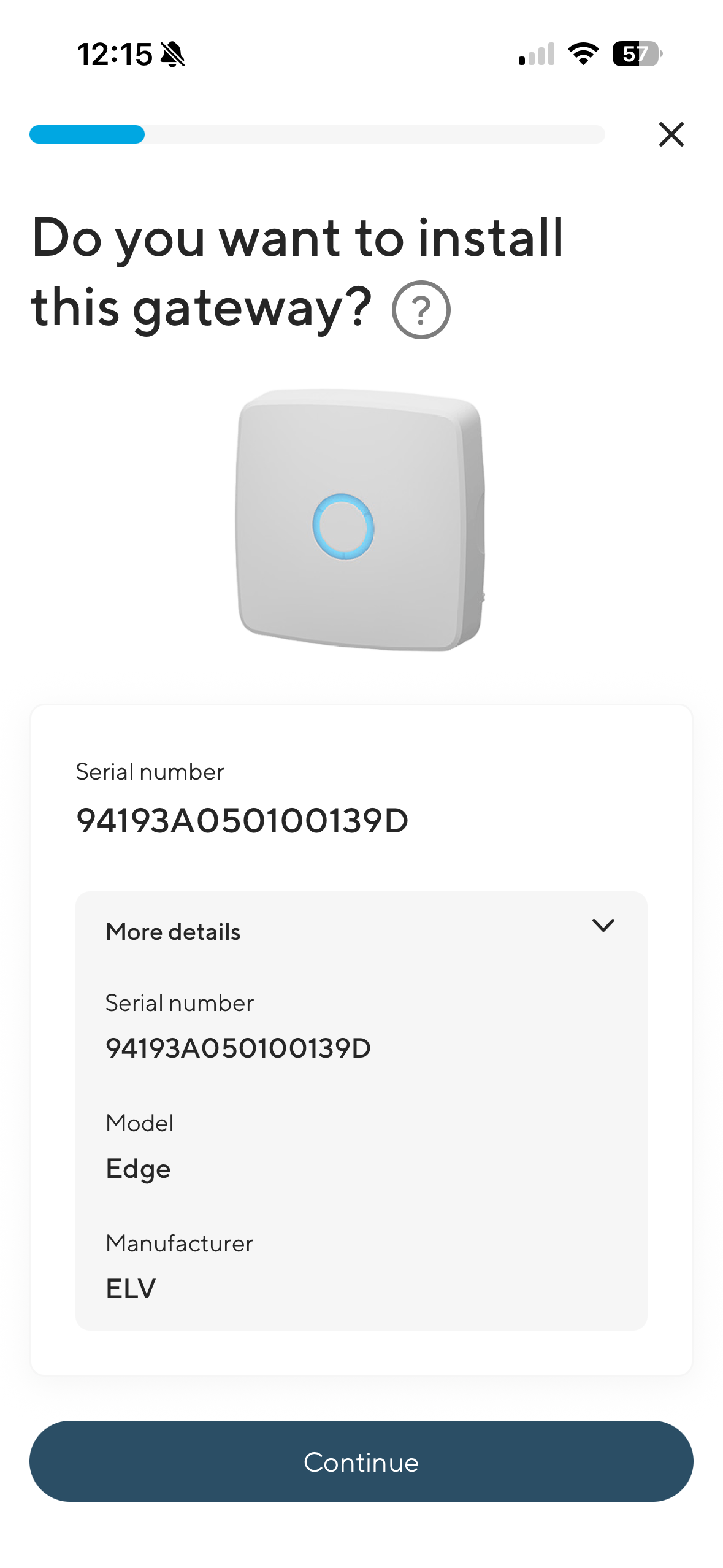

3. Drücken Sie Continue |
||
|

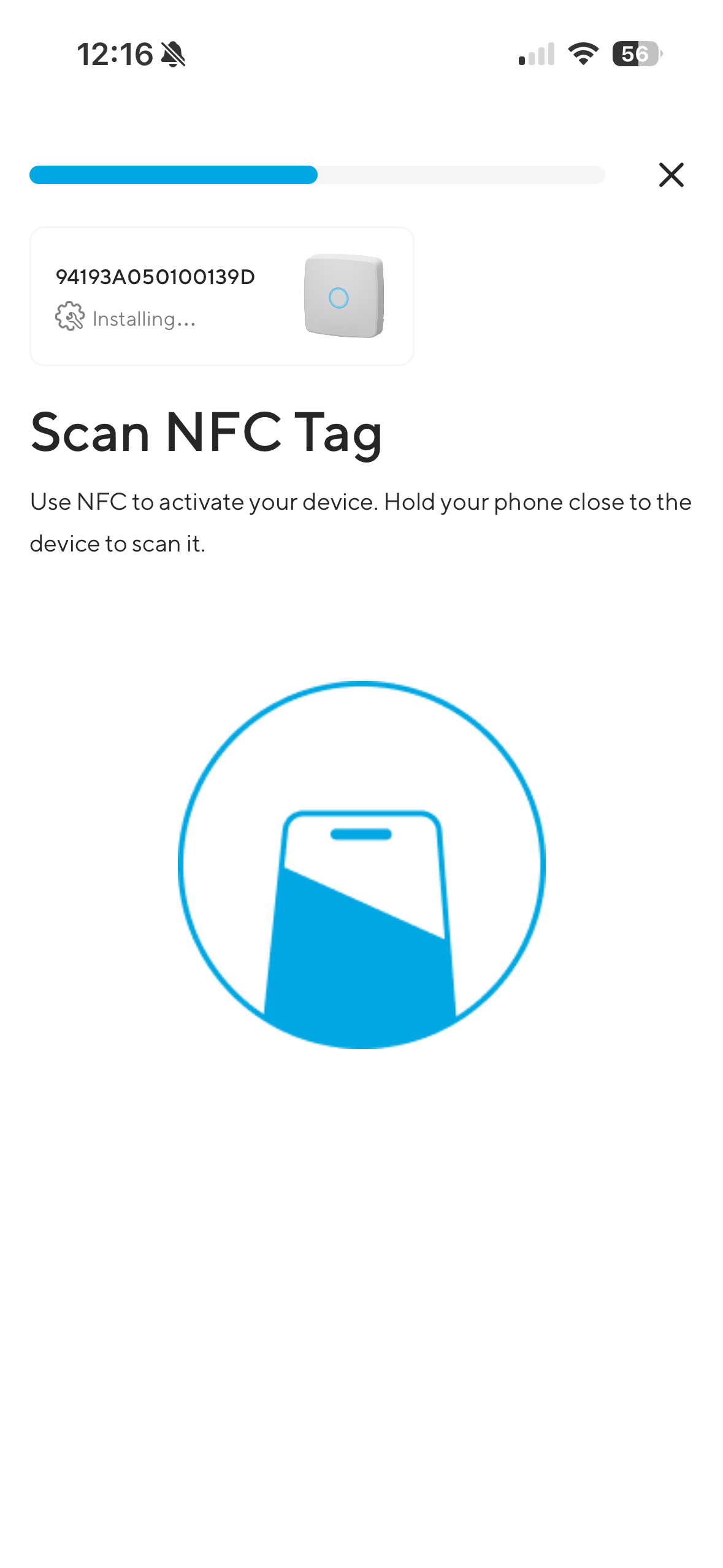

4. Scannen Sie, indem Sie die NFC-Antenne Ihres Telefons in die Mitte Ihres Gateways halten |
5. [Empfohlen] Weisen Sie Ihrem Gerät einen Standort (z. B. Einrichtungs-ID) zu, um zu wissen, wo es sich befindet. |

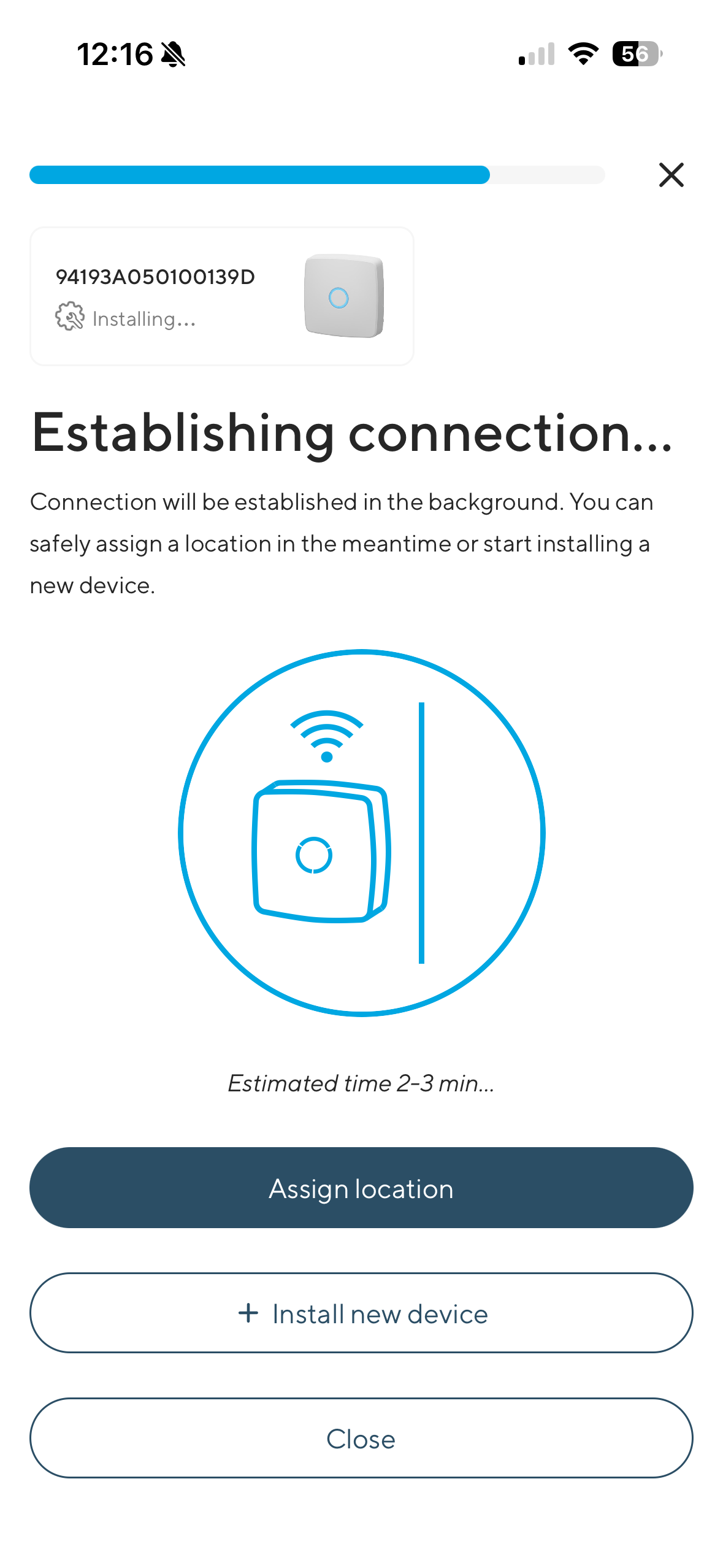

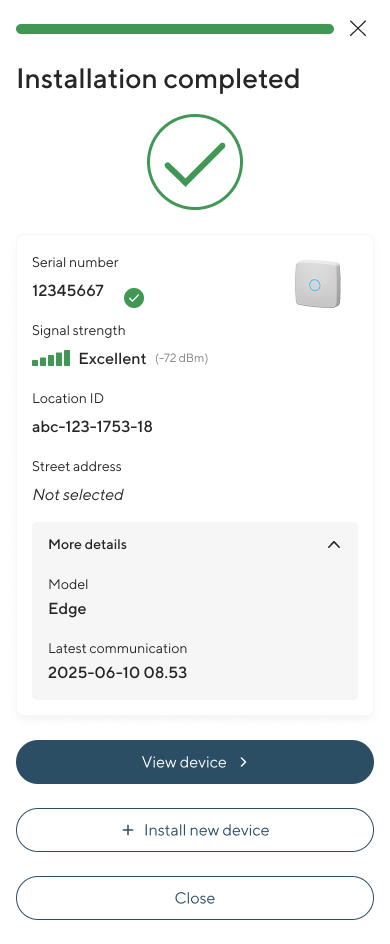

6. Ihre Installation ist nun abgeschlossen. |
Warnung
Starten Sie Ihr Elvaco Edge Play nicht mit der Drucktaste oder der Elvaco OTC App.
Tipp
Die NFC-Konfigurationssperre wird automatisch nach einem festgelegten Zeitraum von 15 Minuten ab dem Zeitpunkt der Geräteaktivierung aktiviert. Während dieser Anfangsphase können Installateure bestimmte Einstellungen, wie etwa das Umschalten auf eine externe Mobilfunkantenne, mit der Elvaco OTC App ändern. Stellen Sie sicher, dass Sie das Gerät mit der Elvaco Play App installieren, bevor Sie irgendwelche Einstellungen ändern.
Tipp
Installieren Sie Ihre Zähler vor der Installation Ihrer Gateways, um die schnellste Rückmeldung über den Fortschritt Ihrer Installation zu erhalten.
Beim Elvaco Play CMe2100 LTE G2 ist der Elvaco-Play-Token-Aufkleber in das Produktetikett integriert. Dieses QR-Code-Token wird verwendet, um den Besitz dieses Geräts in Elvaco Play zu beanspruchen. Die Verschlüsselungsschlüssel werden intern von Elvaco Play verwaltet, sodass der Kunde keine Schlüsselverwaltung durchführen muss.

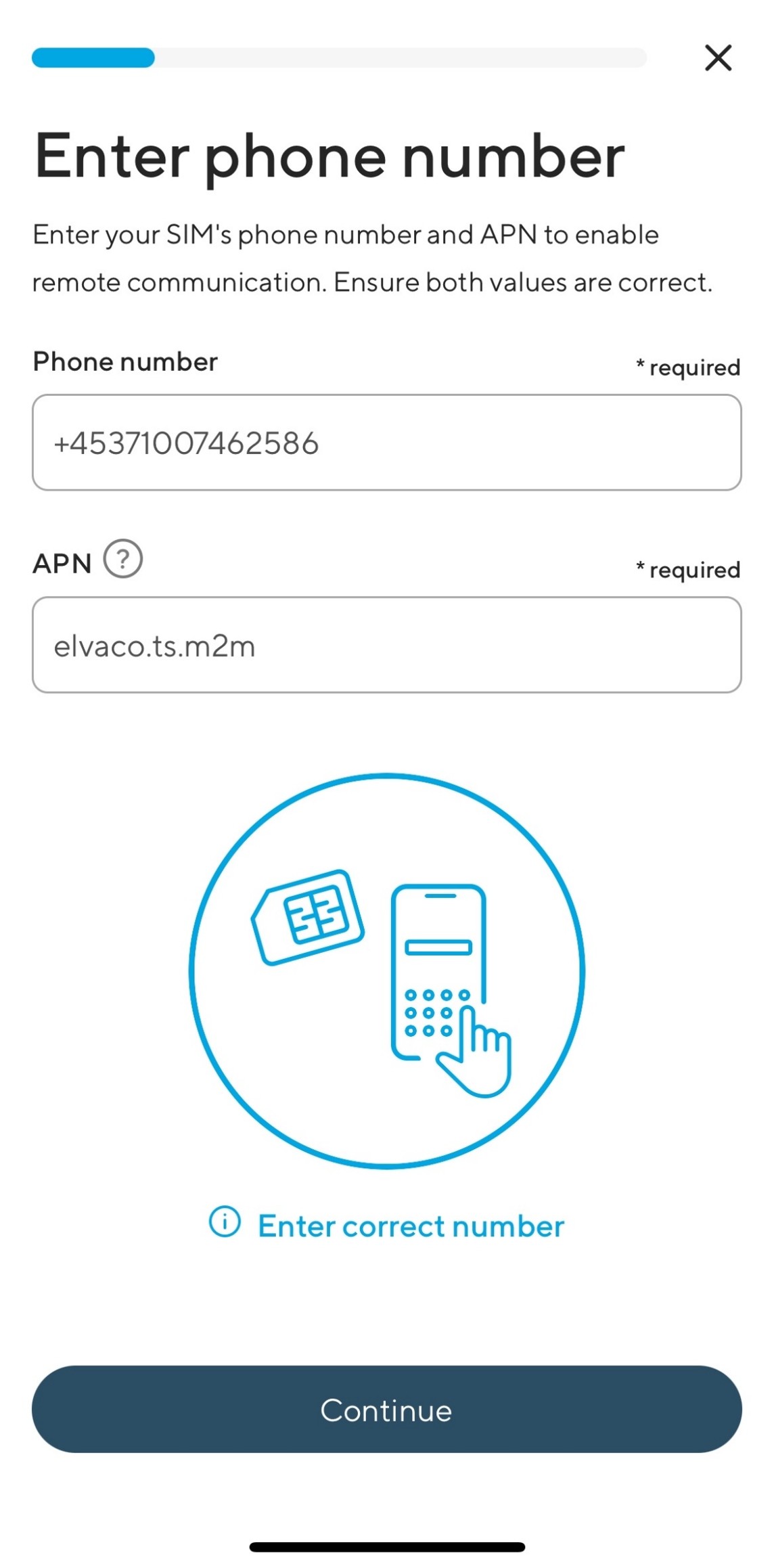

Bevor CMe2100 LTE G2 mit der Elvaco Play App installiert werden kann, muss das Gateway montiert und an die Netzstromversorgung angeschlossen sein. Sobald es mit Strom versorgt wird, öffnen Sie die Elvaco Play App, stellen Sie sicher, dass Sie in der richtigen Organisation arbeiten, und folgen Sie dem unten beschriebenen automatisierten Ablauf.
Anmerkung
Wenn der CMe2100 LTE G2 eingeschaltet wird, befindet er sich im Werkszustand. Dies wird dadurch angezeigt, dass die rote LED dauerhaft leuchtet, wie im Unterabschnitt Led Indication Im Kapitel Produktübersicht dargestellt.
|
1. Drücken Sie Install |

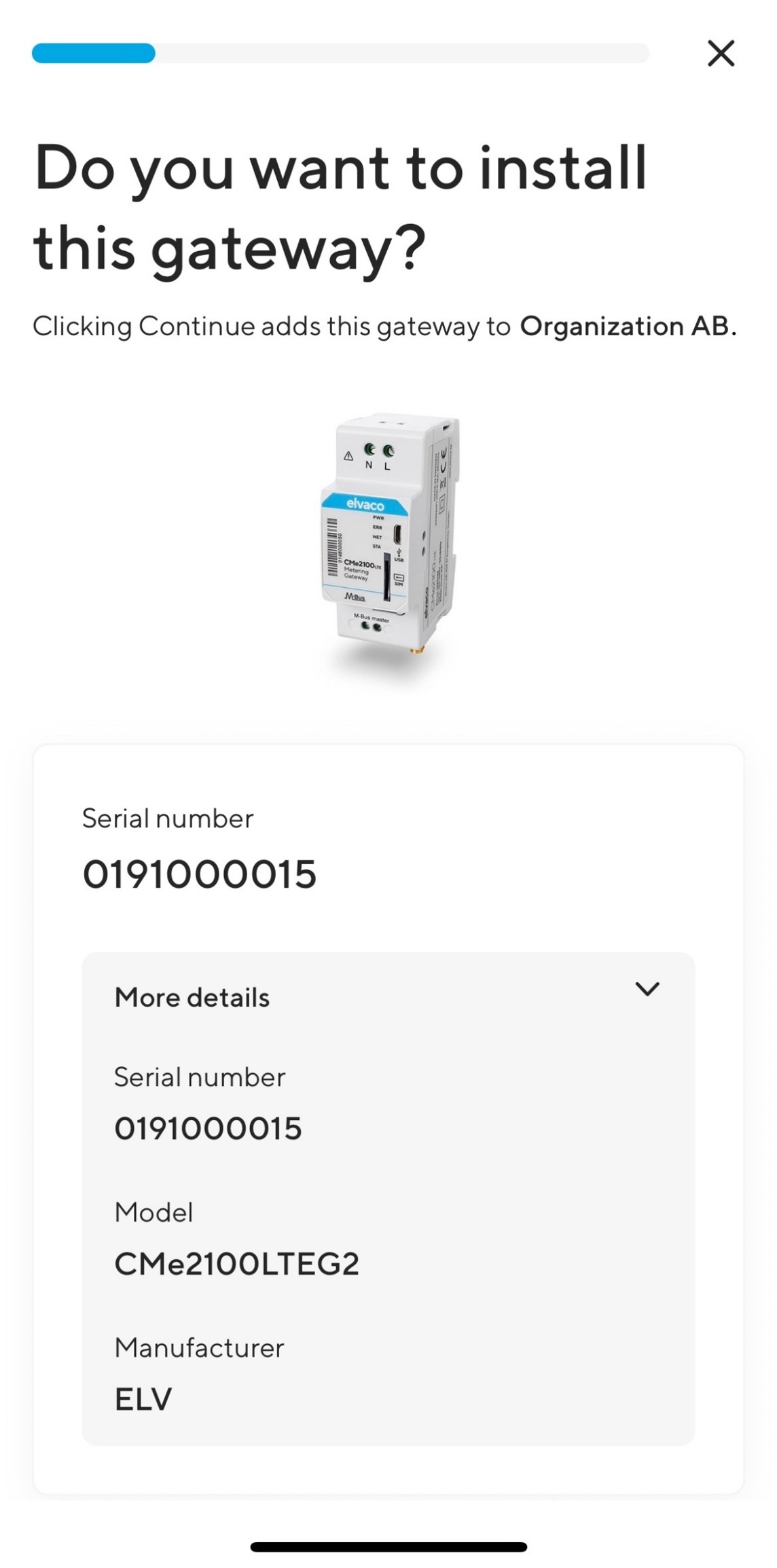

2. Scannen Sie den QR-Code auf dem Gateway, um es Ihrer Elvaco-Play-Organisation hinzuzufügen |
3. Drücken Sie Continue |
||
|
4. Scannen Sie, indem Sie die NFC-Antenne Ihres Telefons in die Mitte Ihres Gateways halten |
5. [Empfohlen] Weisen Sie Ihrem Gerät einen Standort (z. B. Einrichtungs-ID) zu, um zu wissen, wo es sich befindet. |

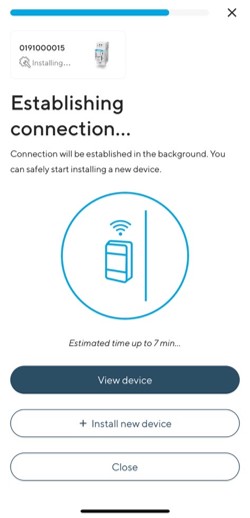

6. Ihre Installation ist nun abgeschlossen. |
||
|

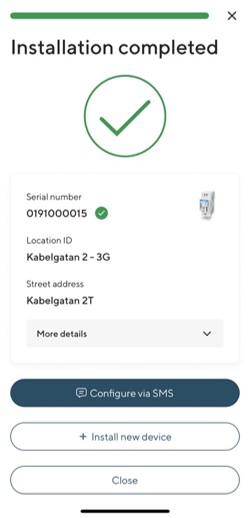

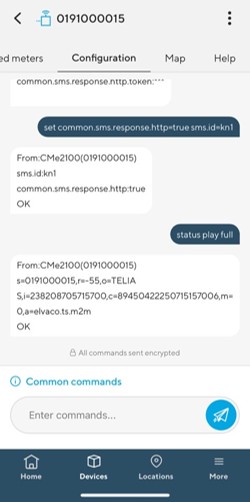

7. Drücken Sie Configure via SMS, um das Gateway einzurichten |
Warnung
Unverschlüsselte SMS-Befehle, die über die SMS-App eines Telefons gesendet werden, werden vom Gateway abgelehnt. Die Konfiguration erfolgt mit der Elvaco Play App.
Anmerkung
Zähler, die mit einem CMe2100 LTE G2 verbunden sind, werden über die Registerkarte Configuration des ausgewählten Gateways in der Elvaco Play App installiert. Sie werden nicht über Add meters unter Devices im Elvaco Play Portal oder in der Elvaco Play App installiert.
Elvaco-Play-Ready-Zähler und -Sensoren sind mit dem Elvaco-Play-Ready-Aufkleber versehen. Dieses QR-Code-Token dient dazu, den Besitz dieses Geräts in Elvaco Play zu beanspruchen. Der Vorteil beim Kauf eines Elvaco-Play-Ready-Zählers oder -Sensors besteht darin, dass die Verschlüsselungsschlüssel Elvaco Play bereits intern bekannt sind und der Kunde daher keine Schlüsselverwaltung vornehmen muss. Außerdem stehen mehr Metadaten des Zählers oder Sensors zur Verfügung.
Die Installation eines Elvaco-Play-Ready-Zählers oder -Sensors erfolgt mit der Elvaco Play App durch Scannen des am Gerät angebrachten QR-Codes. Stellen Sie sicher, dass Sie sich in der richtigen Organisation befinden, bevor Sie den Installationsprozess starten.
-
Drücken Sie Install
-

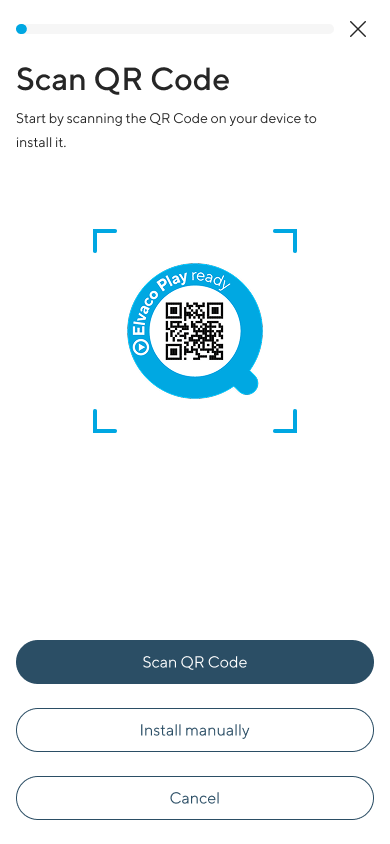

Drücken Sie Scan QR Code
-
Scannen Sie den Elvaco-Play-QR-Code auf dem Gerät, um es Ihrer Organisation zuzuordnen
-
[Empfohlen] Erstellen Sie einen Standort und weisen Sie das Gateway diesem zu
-
Installation abgeschlossen
Elvaco Play ermöglicht die Installation sowohl verdrahteter als auch drahtloser M-Bus-Geräte. Sie können Geräte einzeln oder stapelweise installieren.
Die Installation eines einzelnen Zählers kann entweder mit der Elvaco Play App oder dem Elvaco Play Portal erfolgen. Informationen zur Installation eines Zählers über das Elvaco Play Portal finden Sie im Abschnitt „Zähler stapelweise installieren“ unten. Stellen Sie vor Beginn des Installationsvorgangs sicher, dass Sie sich in der richtigen Organisation befinden. Den geführten Ablauf zur Installation Ihrer Zähler finden Sie unten.
-
Drücken Sie Install
-
Seriennummer manuell eingeben
-
Geben Sie je nach Zählertyp Metadaten wie Verschlüsselungsschlüssel oder Baudrate ein, siehe Abbildungen unten
-
[Empfohlen] Erstellen Sie einen Standort und weisen Sie das Gerät diesem zu
-
Installation abgeschlossen
|

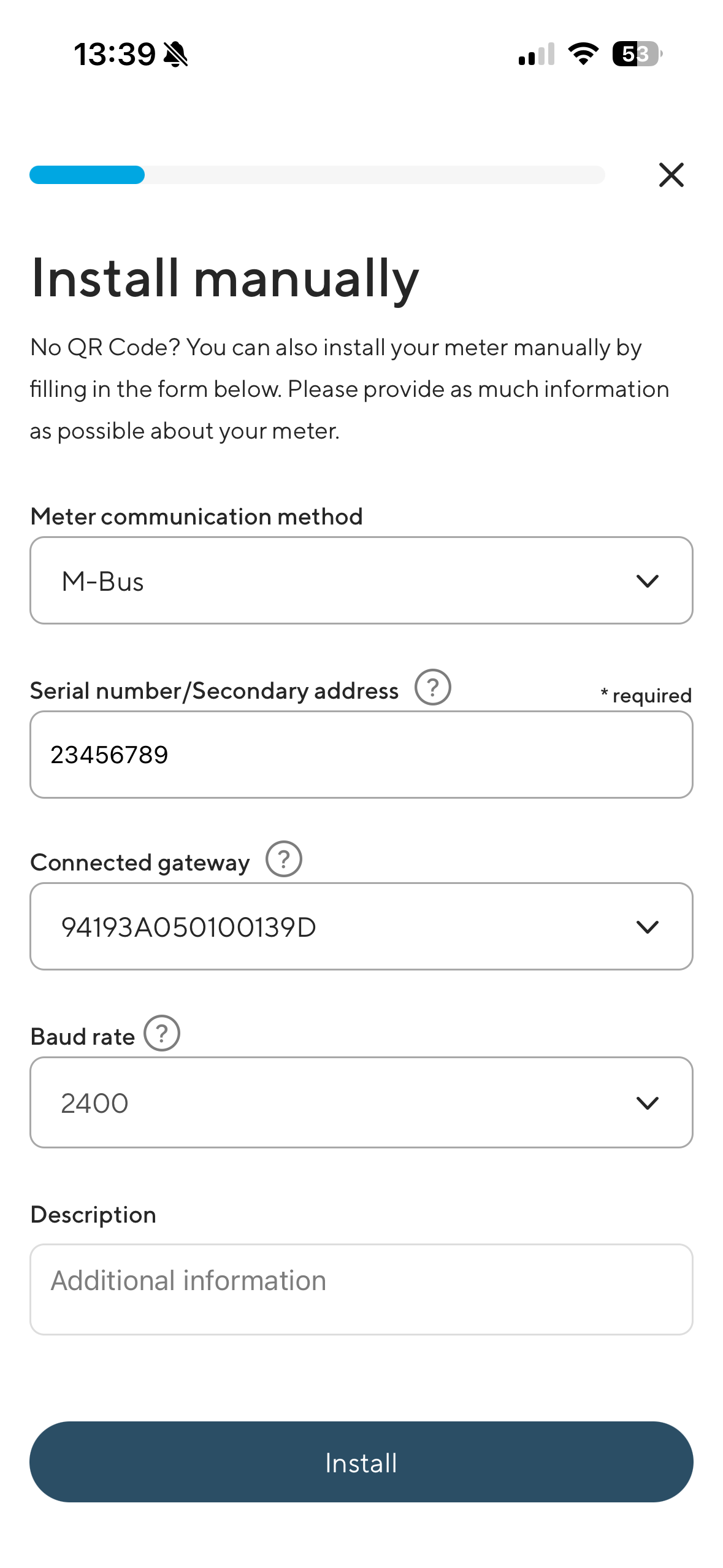

M-Bus-Gerät wird installiert |

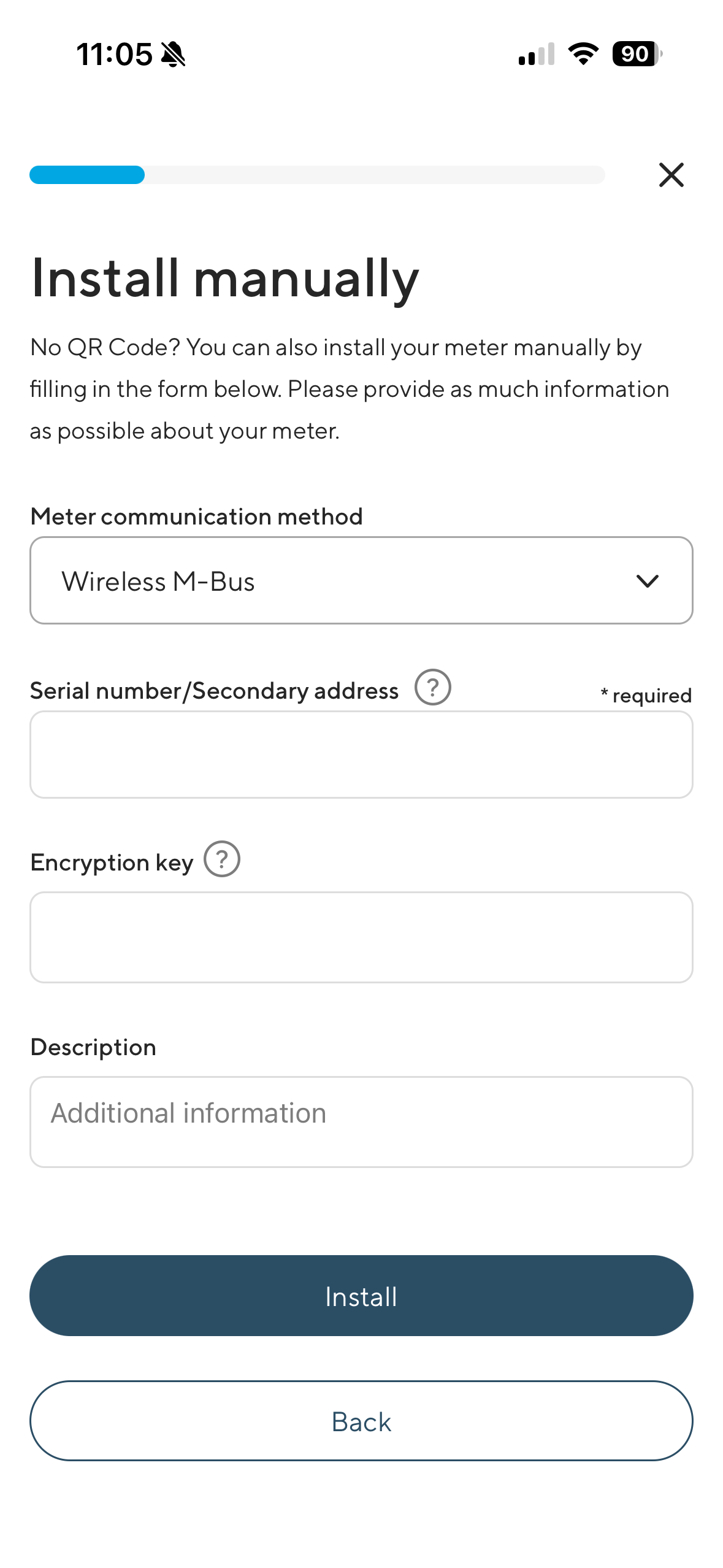

Drahtloses M-Bus-Gerät wird installiert |
Die Installation mehrerer Zähler (oder eines einzelnen Zählers) kann über die Importfunktion im Elvaco Play Portal erfolgen. Vergewissern Sie sich vor dem Start des Installationsvorgangs, dass Sie angemeldet sind und sich in der richtigen Organisation befinden. Folgen Sie dem unten beschriebenen Ablauf zur Installation Ihrer Zähler.
-
Wechseln Sie zur Registerkarte Devices
-
Drücken Sie Add meter
-
Wechseln Sie zu Upload file und laden Sie die Zählervorlage herunter
-
Füllen Sie die Vorlage gemäß den dargestellten Anweisungen aus
-
Importieren Sie die Datei in Elvaco Play und drücken Sie Add
Anmerkung
Bei verdrahteten M-Bus-Zählern müssen Sie die Baudrate der Zähler einstellen.
Anmerkung
Bei drahtlosen M-Bus-Zählern müssen Sie den Verschlüsselungsschlüssel Ihrer Zähler festlegen, um in Elvaco Play entschlüsselte Zählerdaten zu erhalten.
