Produktübersicht

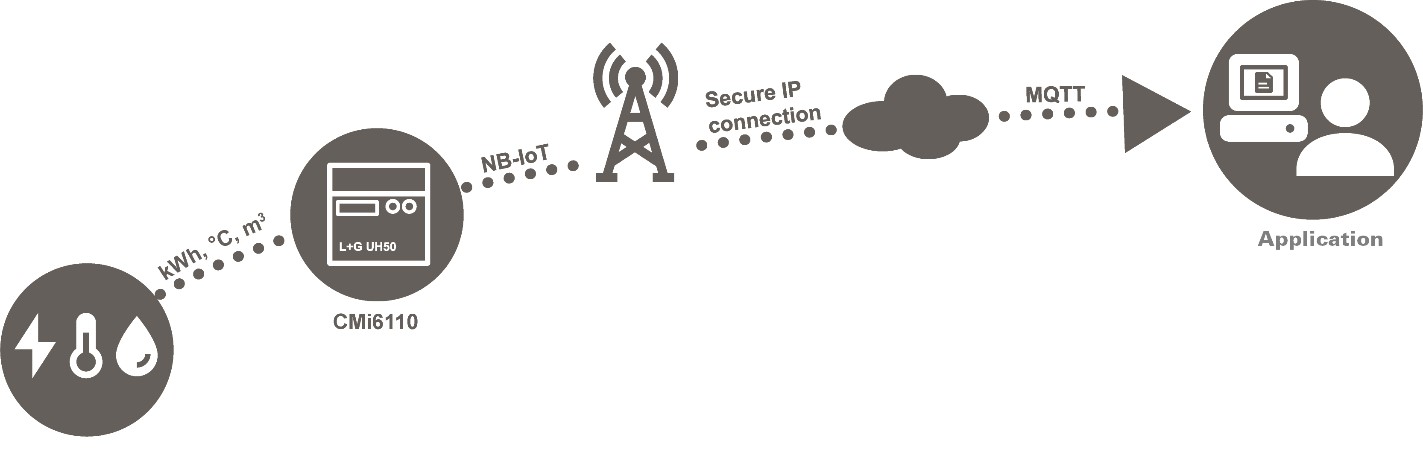

Beschreibung der Anwendung

CMi6110 ist ein Kommunikationsmodul für Zähler, das in einem Landis+Gyr UH50/UC50 montiert wird. Sobald das Gerät montiert und aktiviert wurde, beginnt es, Zählerdaten über das NB-IoT-Netz an ein Empfangssystem zu übertragen. Das Modul lässt sich einfach über die Elvaco OTC Mobile App oder per Fernzugriff über ein Gerätemanagementsystem konfigurieren. Es unterstützt mehrere Nachrichtenformate und ist ideal für Anwendungen, bei denen eine Kommunikation über große Entfernungen erforderlich ist. Das CMi6110 kann bis zu 10 Jahre batteriebetrieben sein oder mit einer 230-V-Stromversorgung versorgt werden. Die Übertragung von Zählerdaten und das Gerätemanagement nutzen Standardprotokolle wie MQTT-SN und LwM2M zur einfachen Integration in bestehende Systeme.

CMi6110_Application_ description_.jpg

Eigenschaften

  • IoT-fähig: Sobald das Zähleranbindungsmodul montiert und aktiviert wurde, beginnt es automatisch und ohne manuelle Schritte mit der Übertragung von Zählerdaten. CMi6110 ist für die nahtlose Integration mit allen führenden IoT-Plattformen vorbereitet. Es verwendet Standards wie LwM2M, MQTT-SN und SenML/CBOR für eine schnelle und einfache Integration.

  • Netz- oder Batteriebetrieb: CMi6110 bietet mehrere Optionen für die Stromversorgung. Bei täglicher Übertragung von Zählerdaten ist ein Batteriebetrieb von bis zu 10 Jahren möglich.

  • One-Touch-Inbetriebnahme: Das Produkt verwendet Elvaco One-Touch Commissioning (OTC), um Produkte schnell und sicher zu konfigurieren und bereitzustellen. Geben Sie in der Elvaco OTC App einfach die gewünschten Einstellungen ein und legen Sie Ihr Mobiltelefon auf die rechte Seite des UH50-Zählers/UC50-Rechenwerks. Die neuen Einstellungen werden sofort über NFC angewendet.

  • Flexibles Nachrichtenschema: CMi6110 bietet mehrere Nachrichtenformate und unterstützt konfigurierbare Nutzdateninhalte, sodass sich das Gerät einfach an projektspezifische Datenanforderungen anpassen lässt.

  • Alarmmeldungen: Behalten Sie den Status Ihres Zählerbestands jederzeit im Blick. Der Zähleralarmmonitor sendet Meldungen aus dem Feld, sodass Sie Probleme schnell beheben und eine optimale Leistung aufrechterhalten können.

Kompatibilität

CMi6110 ist kompatibel mit allen L+G UH50-Zählern und L+G UC50-Rechnern mit einer kompatiblen Firmwareversion. Sobald das Modul montiert ist und in Betrieb genommen wird, wird eine Kompatibilitätsprüfung durchgeführt, um sicherzustellen, dass es mit der Firmware des Zählers kompatibel ist. Wenn das Modul in einem nicht kompatiblen Zähler eingebaut ist, wird dies in der OTC-App angezeigt.

CMi6110 kann mit einem der folgenden Netzteile versorgt werden: Elvaco 230V CMip2110 oder Landis+Gyr WZU-110/AC230-xx oder Batterie WZU-NB-IoT-BAT.

Die folgende Tabelle zeigt die erforderlichen Mindest-Firmwareversionen.

Tabelle 1. CMi6110 - Firmware-Kompatibilität des Zählers

Zähler/Rechner

Minimale Firmwareversion

L+G UH50

5.15

L+G UC50

8.06

Komponentenübersicht

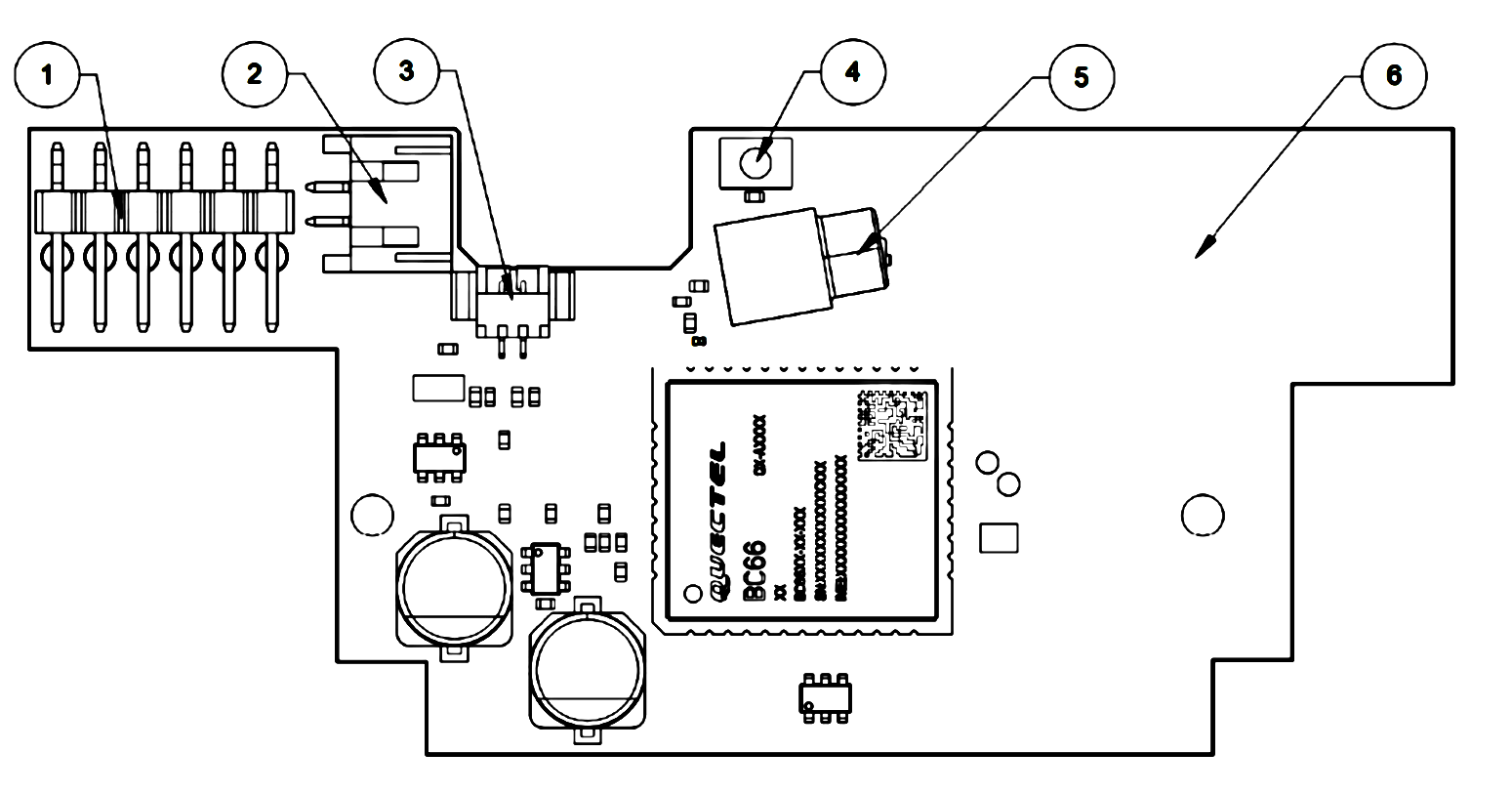

CMi6110 Vorderseite

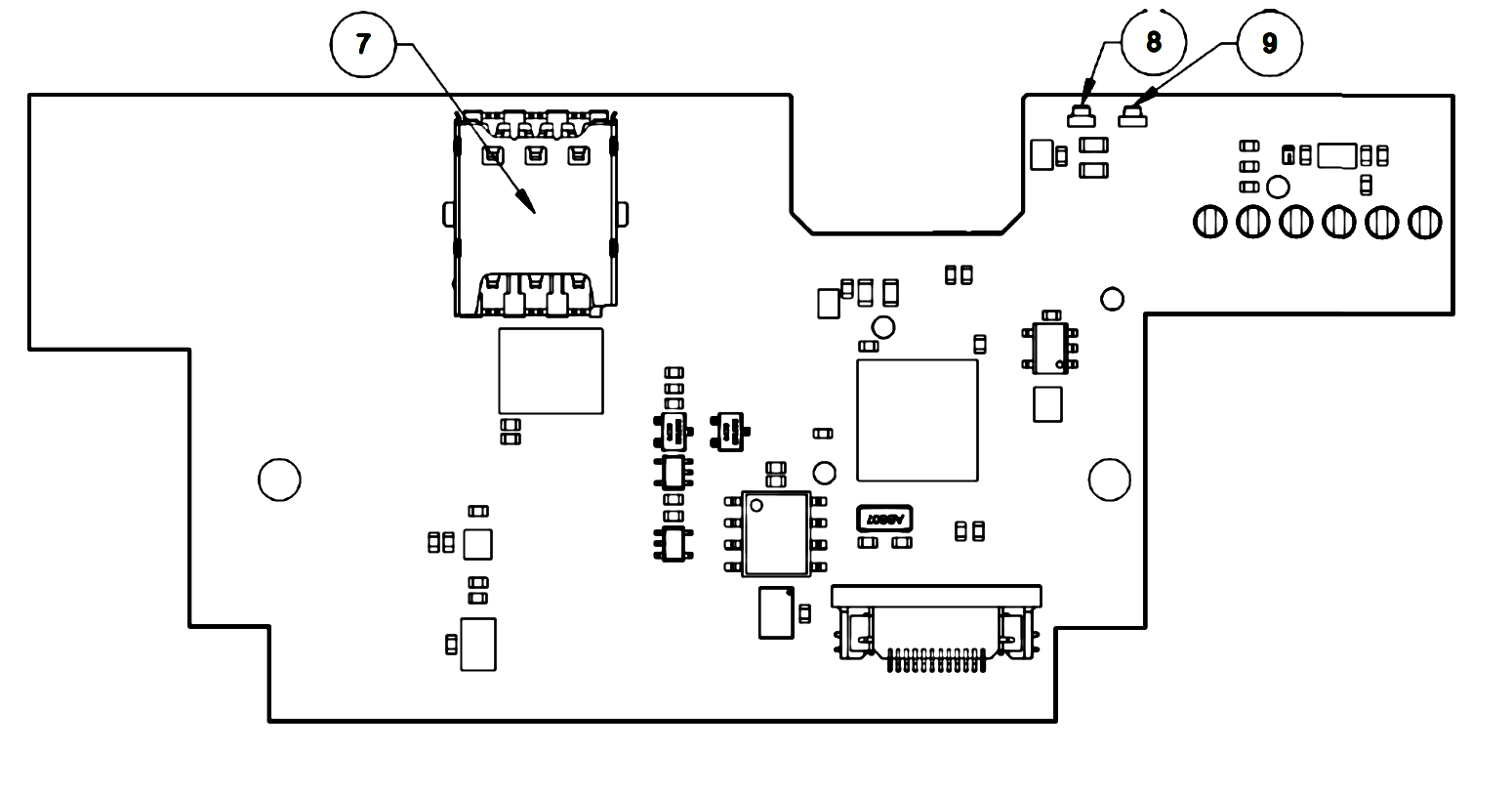

CMi6110 Rückseite

  1. Zählerschnittstelle

  2. PSU-Stromversorgungsanschluss

  3. Batterieanschluss

  4. Drucktaste

  5. Antennenanschluss (MCX)

  6. NFC-Antenne

  7. SIM-Karten-Halter

  8. Grüne LED

  9. Rote LED
