Installation

Montage des Produkts

Montieren Sie CMi6110 entweder in einem L+G UH50-Wärmezähler (FW ≥ 5.15) oder in einem L+G UC50-Rechenwerk (FW ≥ 8.06), indem Sie das unten beschriebene Verfahren befolgen:

Achtung

Dies ist ein ESD-empfindliches Produkt. Treffen Sie vor und während der Installation geeignete ESD-Schutzmaßnahmen und stellen Sie sicher, dass Sie geerdet sind (zum Beispiel durch Berühren des Metallrohrs des Zählers oder eines anderen damit elektrisch verbundenen Metallteils).

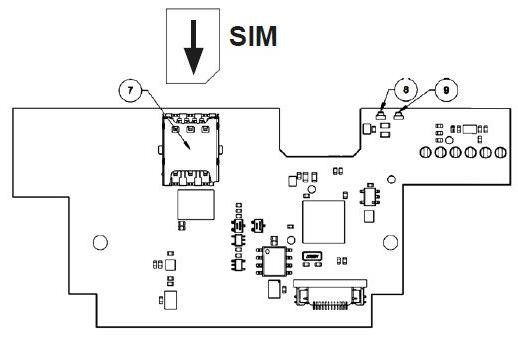

  1. Setzen Sie eine SIM-Karte ein (Nano-Format) in den SIM-Kartenhalter (7).


  2. Öffnen Sie das Zählergehäuse. Trennen Sie nach Möglichkeit die Stromversorgung des Zählers (Batterie oder Netz) und warten Sie, bis sich das LCD-Display ausschaltet.

  3. Treffen Sie ESD-Schutzmaßnahmen. Stellen Sie sicher, dass Sie geerdet sind (z. B. durch Berühren des Metallrohrs des Zählers oder eines damit elektrisch verbundenen Metallteils).

  4. Installieren Sie das Modul, indem Sie es vorsichtig in Steckplatz 2 für das Modul drücken.

  5. Schließen Sie die Stromversorgung wieder an (falls sie getrennt wurde) und warten Sie, bis sich das LCD des Zählers einschaltet und keine Fehler angezeigt werden.

  6. Aktivieren Sie das Modul mithilfe der Elvaco OTC App oder indem Sie die Taste am CMi6110 vorsichtig drücken, bis die grüne LED aufleuchtet (Einzelheiten finden Sie im Abschnitt Aktivierung).

  7. Schließen und versiegeln Sie das Zählergehäuse.

Anmerkung

Wenn der Zähler zuvor batteriebetrieben war und bereits mit einem Modul ausgestattet ist, sollten Sie einen Batteriewechsel in Betracht ziehen. Andernfalls lässt sich die verbleibende Batterielebensdauer nicht vorhersagen.

Anschluss der Antenne

CMi6110 unterstützt über seinen integrierten MCX-Anschluss sowohl eine interne als auch eine externe Antenne.

Anmerkung

Die interne Antenne ist nur für batteriebetriebene Geräte eine Option.

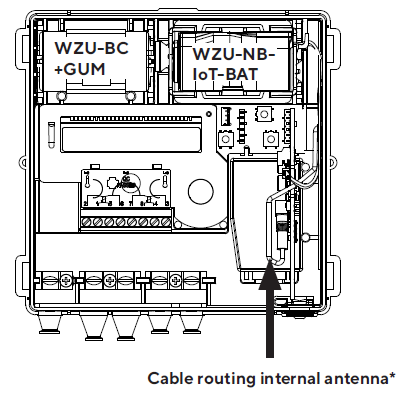

Anschließen einer internen Antenne

  1. Nehmen Sie den Deckel des Zählers ab und platzieren Sie die Antenne rechts neben dem Modul. Der Schaumstoff an der Antenne hält sie sicher in Position.

  2. Verlegen Sie das Kabel wie in der folgenden Abbildung gezeigt.


  3. Schließen Sie das Antennenkabel an den MCX-Antennenanschluss am Modul an.

Anschließen einer externen Antenne

  1. Nehmen Sie den Deckel des Zählers ab und schließen Sie eine externe Antenne (vom Lieferanten bereitgestellt) mit MCX-Anschluss an das Modul im Zähler an.

  2. Verlegen Sie das Antennenkabel. Falls erforderlich, stanzen Sie ein Loch in die Gummitüllen an der Unterseite des Zählers. Die folgende Abbildung zeigt, welches Loch für das Antennenkabel zu verwenden ist.

  3. Schließen Sie das Antennenkabel an den MCX-Antennenanschluss am Modul an.


Achtung

Bei Verwendung einer externen Antenne ist darauf zu achten, dass diese mindestens 0,5 Meter vom Zähler entfernt montiert wird, um keine Störungen zu verursachen.

Anmerkung

  • Die Gummitüllen dürfen nicht eingeschnitten werden.

  • Stanzen Sie ein Loch mit 3 mm Durchmesser durch die Tülle. Ein 3-mm-Innensechskantschlüssel (Inbusschlüssel) ist beispielsweise ein geeignetes Werkzeug.

  • Achten Sie darauf, die Zugentlastung (Metallclip) zu entfernen, und montieren Sie sie nicht wieder, da sonst das Antennenkabel beschädigt werden kann. Wenn Sie eine zusätzliche Zugentlastung anbringen möchten, befestigen Sie einen Kabelbinder am Antennenkabel in der Nähe der Kabeleinführung innerhalb des Gehäuses.

Stromanschluss

Das CMi6110 kann entweder mit Batterie oder über Netzversorgung betrieben werden. Lesen Sie vor der Installation einer der beiden Optionen die folgenden Anweisungen sorgfältig durch.

Anschließen und Montieren der Batterieversorgung

Gehen Sie wie unten beschrieben vor, um die Modulbatterie anzuschließen. Beachten Sie, dass das Modul eine separate Batterie verwendet, die unabhängig von der des Zählers ist.

  1. Die rote Klappe im Inneren des Messgeräts entfernen.

  2. Wenn sich im rechten Fach eine Batterie oder ein Netzteil befindet, entfernen Sie diese Batterie bzw. dieses Netzteil.

  3. Für die Zählerversorgung muss ein Akku WZU-BC+GUM von Landis+Gyr in das linke Fach eingelegt werden.

  4. Den Akku und Halter WZU-NB-IoT-BAT von Landis+Gyr im rechten Fach anbringen.

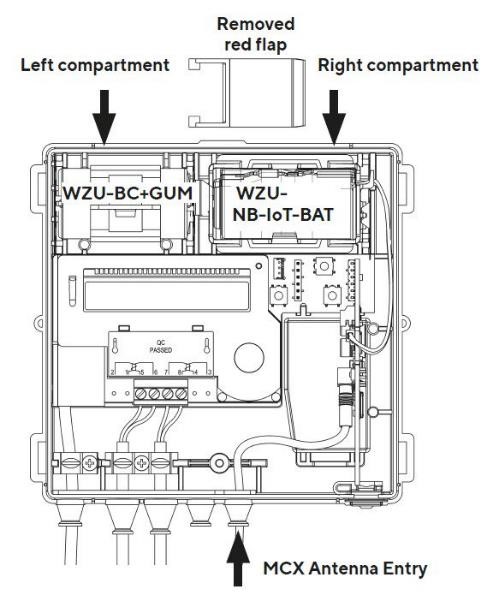

CMi6110 Verbindungen

Warnung

Um versehentliche Kurzschlüsse oder eine Beschädigung der internen Sicherung der NB-IoT-Batterie zu vermeiden, verwenden Sie beim Anschließen des Batteriesteckers keine leitfähigen Werkzeuge (z. B. Metallpinzetten, Zangen usw.).

Achtung

Die Batterie zur Versorgung des Zählers muss angeschlossen werden, bevor die Batterie des CMi6110 angeschlossen wird.

Achtung

Die rote Klappe des Zählers darf nur entfernt werden, um sie durch eine Batterie zu ersetzen. Der Batteriehalter (aus isolierendem Material) übernimmt die Funktion der roten Klappe. Sobald er in den Zähler eingesetzt wurde, kann er nicht mehr entfernt werden.

Anmerkung

Batteriebetrieb ist ab FW 1.0.3 verfügbar. Die aktuelle FW kann über die Elvaco OTC App oder über LwM2M ausgelesen werden. Module mit früherer FW können per Fernzugriff aktualisiert werden.

Anschließen und Montieren der Netzversorgung

  1. Entfernen Sie die obere Abdeckung des Landis+Gyr UH50/UC50-Gehäuses. Um das entsprechende Batteriefach freizulegen, klappen Sie die rote Verriegelungsklappe in das linke Fach. Entfernen Sie die rote Verriegelungsklappe nicht.

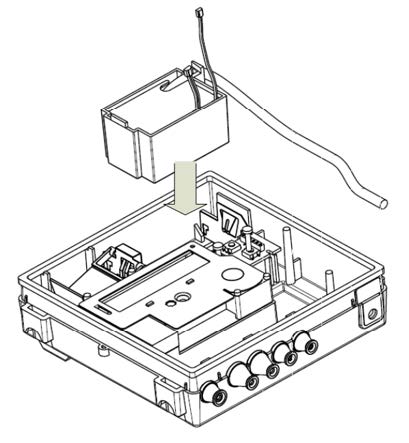

  2. Nehmen Sie das Netzteil und drücken Sie es vorsichtig in Position.

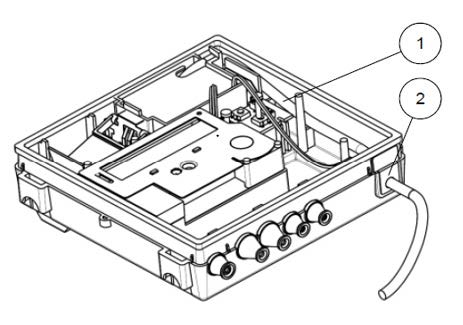

  3. Wenn das Netzteil in die richtige Position gebracht wurde, befestigen Sie das Netzkabel (1).

  4. Entfernen Sie das Kunststoffsiegel, um eine Öffnung (2) im Landis+Gyr UH50/UC50-Gehäuse zu schaffen, und führen Sie das Netzkabel durch diese Öffnung.

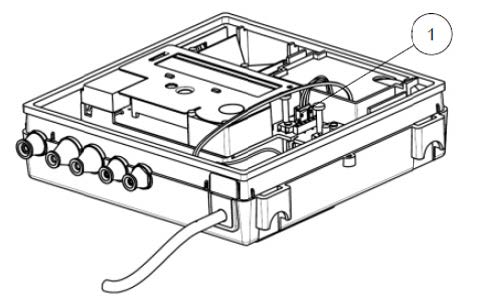

  5. Verbinden Sie den Stromanschluss (1) des Landis+Gyr UH50 mit dem Anschluss auf der Leiterplatte des Moduls.


  6. Schneiden Sie das Kabel auf die richtige Länge zu und verbinden Sie es mit einem Hauptstecker. Der Netzanschluss muss über einen deutlich gekennzeichneten und leicht zugänglichen Schalter (IEC 60947-1 und IEC 60947-3) erfolgen, um sicherzustellen, dass das Produkt bei Servicearbeiten abgeschaltet werden kann.

Warnung

Die Installation muss von einem qualifizierten Elektriker oder einer anderen Person mit den erforderlichen Fachkenntnissen durchgeführt werden.

Achtung

Die Stromversorgung muss mit einem 10 A-Schutzschalter der Charakteristik „C“ oder mit einer trägen Sicherung geschützt werden.

Modul aktivieren

Bei der Auslieferung befindet sich das Modul im inaktiven Modus, d. h., es werden keine Nachrichten übertragen. Das Modul kann auf eine der folgenden Arten aktiviert werden:

Über die Funktion Aktivierung bei Durchfluss

  1. Stellen Sie sicher, dass im Modul die Funktion Automatische Aktivierung bei Durchfluss aktiviert ist. Prüfen Sie mit der Elvaco OTC App, ob die richtige Konfiguration angewendet wurde. Damit die Funktion aktiviert ist, muss der Energiemodus auf Standby gesetzt sein.

  2. Sobald der Zähler einen ausreichenden Wasserdurchfluss registriert hat, wird das Modul aktiviert und beginnt mit der Übertragung von Zählerdaten. Das Modul prüft stündlich, ob ein ausreichender Wasserdurchfluss vorliegt.

Über die Drucktaste des Moduls

  1. Drücken Sie vorsichtig mindestens fünf Sekunden lang die Drucktaste des Geräts.

  2. Lassen Sie die Taste los, wenn die grüne LED aufleuchtet.

  3. Warten Sie bis zu 10 Sekunden, bis das Modul gestartet ist.

Das Modul zeigt den Start an, indem die roten und grünen LEDs eine Sekunde lang blinken.

Über die Elvaco OTC App

  1. Öffnen Sie die Elvaco OTC-App (verfügbar für Android und iOS).

  2. Scannen Sie das Gerät (stellen Sie sicher, dass NFC am Telefon aktiviert ist).

  3. Gehen Sie zu Apply mode.

  4. Stellen Sie den Energiemodus auf Active.

  5. Wählen Sie Apply settings.

  6. Scannen Sie das Gerät erneut, um die neuen Einstellungen anzuwenden.

    Um zu prüfen, ob das Gerät aktiviert wurde, öffnen Sie Prüfen, scannen Sie das Gerät und stellen Sie sicher, dass der Energiemodus auf Aktiv gesetzt ist.

Tipp

Wenn das Modul im Zähler installiert ist, ist das NFC-Feld am leichtesten zugänglich, wenn Sie Ihr Smartphone an die untere rechte Seite des Zählers halten.

Verbindung mit dem Netzwerk

Nach der Aktivierung verbindet sich das Modul automatisch mit dem NB-IoT-Netzwerk. Eine erfolgreiche Verbindung wird dadurch angezeigt, dass die grüne LED 8 Sekunden lang leuchtet. Anschließend wird automatisch eine Zählerauslesung gesendet.

Wenn die Verbindung fehlschlägt, versucht das Modul automatisch erneut, eine Verbindung herzustellen. Ein manueller Verbindungsversuch kann über die Drucktaste oder die Elvaco OTC App ausgelöst werden.

LED indication_network_join_NBIot_.png

LED-Anzeigen, Netzwerkverbindung
