Betrieb

Bevor Sie Daten über ein LoRaWAN®-Netz übertragen können, muss das Modul personalisiert und aktiviert werden. Dies kann auf zwei verschiedene Arten für LoRaWAN® erfolgen: Over-the-air-Aktivierung (OTAA) oder Aktivierung durch Personalisierung (ABP). Aus Sicherheitsgründen empfiehlt Elvaco, möglichst OTAA zu nutzen. Hierbei werden alle Netzwerkschlüssel bei jeder Verbindung des Moduls mit dem LoRaWAN®-Netzwerke generiert. Bei ABP hingegen werden die Schlüssel manuell erstellt und bleiben unverändert.

Mit dem Übertragungsintervall wird festgelegt, wie oft das Modul Daten auf dem LoRaWAN®-Netzwerk senden soll. Der Parameter kann auf einen Wert zwischen 5 und 1440 Minuten eingestellt werden (d. h. zwischen 5-Minuten-Werten und Tageswerten). Es ist möglich, das Übertragungsintervall festzulegen, aber für batteriebetriebene Geräte, bei denen die Lebensdauer der Batterie kritisch ist, empfiehlt Elvaco die Verwendung der EcoMode-Funktion, die das Übertragungsintervall an die vorherrschenden Funkbedingungen anpasst.

Das Modul ist auf die Uhr des Zählers angewiesen, um die Zeit zu halten. Es wird davon ausgegangen, dass die Zeit im Zähler in der Standard-Ortszeit (keine Sommerzeit) angegeben ist. Bei der Zeitsynchronisation im Zähler-mit der Elvaco OTC-App wird immer die lokale Standardzeit verwendet, auch wenn die Sommerzeit in Kraft ist. Die vom Modul gesendeten zeitgestempelten Zählerdaten können durch Angabe des Konfigurationsparameters "UTC-Offset" so eingestellt werden, dass sie in UTC gesendet werden. Der UTC-Offset wird vor der Übertragung vom Zeitstempel abgezogen. Wenn sich der Zähler in Schweden befindet, wo die MEZ (mitteleuropäische Zeit) gilt, sollte der UTC-Offset auf +60 (+1h) eingestellt sein. In diesem Fall wird um 12.00 Uhr ein Telegramm mit dem Zeitstempel 11.00 gesendet, da dies die entsprechende UTC-Zeit ist. Ein Zähler in New York (USA) sollte einen UTC-Offset von „-300“ (-5h) haben usw. Ein UTC-Offset von „0“ bedeutet, dass die Zählerzeit unverändert verwendet wird.

Wenn der Zähler auf Sommerzeit eingestellt ist, wird dies vom Modul ignoriert und die Standardzeit verwendet. Daher kann es sein, dass die Uhrzeit auf dem Display des Zählers nicht mit der Uhrzeit im Telegramm oder in der Elvaco OTC-App übereinstimmt.

Die ADR ist Teil des LoRaWAN®-Standards; hierbei bestimmt der Netzwerkserver basierend auf den aktuellen Signalbedingungen die optimale Kommunikationsrate für das Modul. Unter den besten Funkbedingungen nutzt das Modul seine höchste Datenübertragungsrate (DR5), um höchste Energieeffizienz zu bieten. Bei schlechten Signalbedingungen senkt der Netzwerkserver schrittweise die Datenübertragungsrate, bis er die Meldung empfangen kann. Bei niedriger Datenübertragungsrate steigt der Energieverbrauch pro Telegramm.

Alle nach dem M-Bus-Standard kodierten Nachrichtenformate haben die folgende Struktur. Jedes Telegramm beginnt mit einem Byte, welches das Meldungsformat angibt. Danach folgt eine Sequenz von Dateninformationsblöcken (DIBs). Daten und Struktur der DIBs hängen vom eingestellten Meldungstyp ab. Jeder DIB enthält ein Dateninformationsfeld (DIF), ein Werteinformationsfeld (VIF) und ein Datenfeld (DATA), in dem die aktuellen Inhalte abgelegt sind.

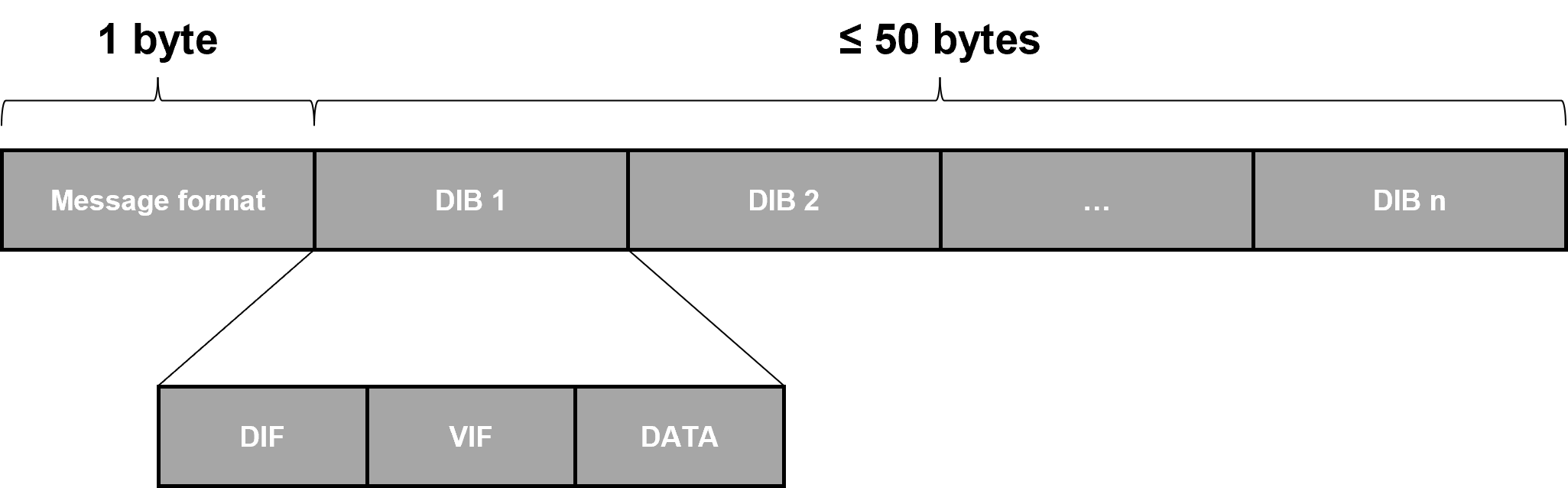

M-Bus-Nachrichtenstruktur

Das Produkt hat eine Konfigurationssperre, die verhindert, dass Unbefugte Zugriff auf das Modul erhalten. Wenn die Konfigurationssperre aktiviert wurde, wird ein gerätespezifischer Produktzugangsschlüssel benötigt, um auf das Gerät zuzugreifen. Schlüssel werden mithilfe der OTC-Lösung von Elvaco sicher verwaltet, die für die Konfiguration auf die App zurückgreift.

Wenn CMi4110 nicht mit dem UH50/UC50 kommunizieren kann, wird an das LoRaWAN®-Netzwerk eine Fehlermeldung übertragen. In der folgenden Tabelle finden Sie eine Beschreibung der Fehlermeldung für jeden Meldungstyp.
