Produktübersicht
Bequeme Einrichtung über das Mobilfunknetz
CMe2100 lässt sich einfach über das Mobilfunknetz installieren und konfigurieren. Durch das Versenden von Textnachrichten über ein Mobiltelefon kann das Metering Gateway eingerichtet werden, ohne den Standort besuchen zu müssen. Ein einziger SMS-Befehl lässt CMe2100 automatisch die 2-Draht-M-Bus-Leitung durchsuchen und alle gefundenen Zähler installieren. Danach ist das Gerät bereit, Zählerauslesungen durchzuführen und Push-Berichte an alle eingestellten Empfänger und über jedes ausgewählte Protokoll zu liefern.
Einrichtung mit Mobilfunknetz

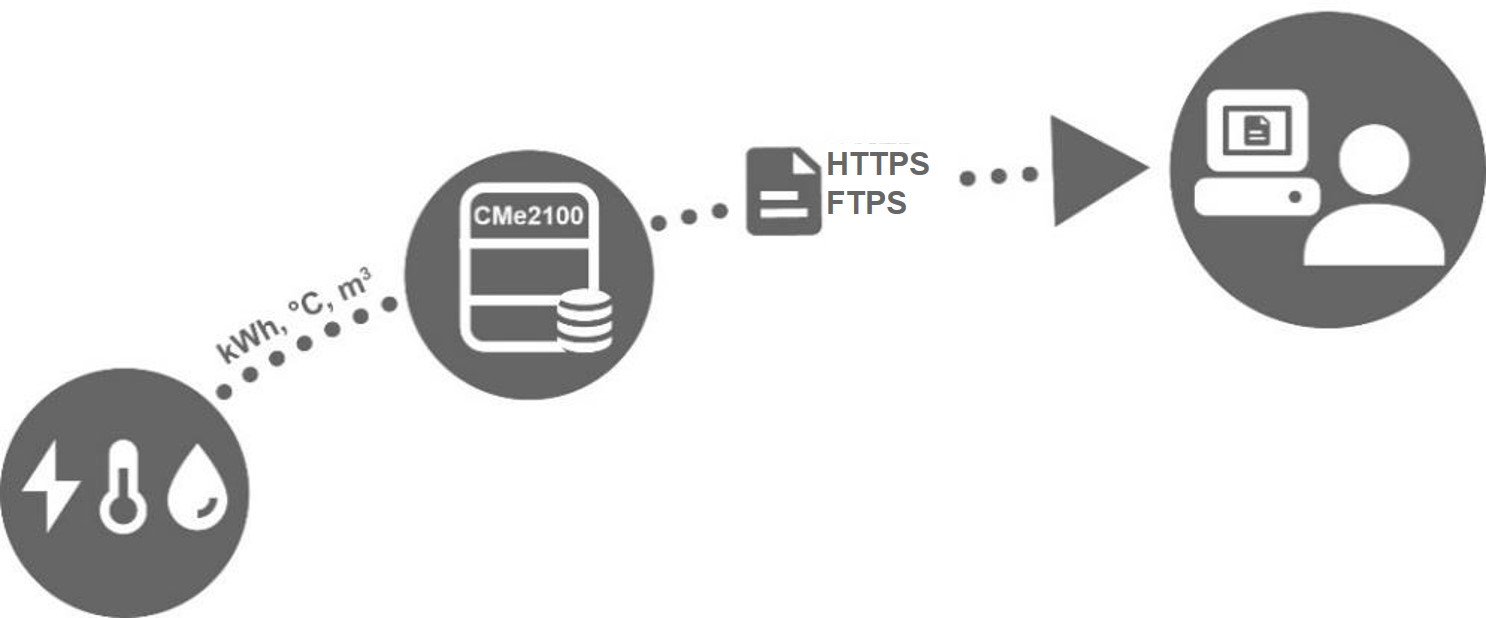

Schnelle und einfache Messungen mit integrierten Statistiken
Nach der Installation von Zählern kann CMe2100 für die Durchführung von Zählerauslesungen nach einem ausgewählten Zeitplan konfiguriert werden. Die Zählerdaten werden in einem geeigneten Berichtsformat zusammengestellt und an ein Empfangssystem geliefert. Wenn der Integrationsbedarf zu niedrig ist, kann der Bericht einfach in festen Zeitintervallen als E-Mail verschickt werden. CMe2100 kann aber auch Berichte per SMS versenden, auf einen HTTP-Server oder als herunterladbare Dateien auf einen FTP-Server hochladen.
Dank des im Gerät integrierten M-Bus-Decoders können Zählerwerte in einem menschlich lesbaren Format mit richtiger Genauigkeit und Einheit geliefert werden. Die eingebaute Datenbank, die alle Messwerte lokal in CMe2100speichert, bietet eine solide Basis für die Systembelastbarkeit. Alle Push-Berichte haben intelligente Wiederholungsmechanismen, die automatisch Wiederholungsversuche für fehlgeschlagene Berichte einplanen, und alle Werte beinhalten, für die die vorherige Übermittlung fehlgeschlagen war.
Messungen mit integrierten Statistiken
Wichtige Funktionen des Produktes sind:
-
CMe2100 G3: Ein integrierter M-Bus-Master, der bis zu 8 Gerätelasten (8T) steuern kann. Durch den Einsatz eines M-Bus-Masters von Elvaco kann die Anzahl auf bis zu 128 Gerätelasten (128T) erweitert werden.
-
CMe2100 LTE: Ein integrierter M-Bus-Master, der bis zu 16 Gerätelasten (16T) steuern kann. Durch den Einsatz eines M-Bus-Masters von Elvaco kann die Anzahl auf bis zu 256 Gerätelasten (256T) erweitert werden.
-
Benutzerdefinierte Messwertberichte über HTTP, FTP und E-Mail.
-
Fernkonfiguration von Einstellungen über die mobilen Netzwerke.
CMe2100 ist mit einer Vielzahl von Zählern kompatibel, einschließlich:
-
Alle Arten von M-Bus-Zählern, egal von welchem Hersteller.
-
Den folgenden, von Elvaco hergestellten, Temperatur und Luftfeuchtigkeitssensoren: CMa10, CMa10w, CMa11, CMa11w, CMa12w, CMa20, CMa20w.
-
Alle ABB-Stromzähler, die mit einer IR-Schnittstelle ausgestattet sind.
CMe2100 kann mit jedem M-Bus-Master von Elvaco verwendet werden, um die Anzahl der Zähler zu erhöhen, die angesteuert werden können.
CMe2100 G3 kann standardmäßig bis zu 8 Gerätelasten steuern (wobei eine Last 1,5 mA entspricht) und hat eine Softwaregrenze von 128 Zählern
CMe2100 LTE kann standardmäßig bis zu 16 Gerätelasten steuern (wobei eine Last 1,5 mA entspricht) und hat eine Softwaregrenze von bis zu 256 Zählern (abhängig von der Softwarelizenz).
CMe2100 kann Auslesungen von verdrahteten M-Bus-Zählern, kabellosen M-Bus-Zählern oder einer Kombination aus beiden durchführen. Zum Auslesen von kabellosen M-Bus-Zählern muss das Metering Gateway mit einem Wireless-M-Bus-Empfänger kombiniert werden, zum Beispiel dem CMeX50 von Elvaco.
|
|
|

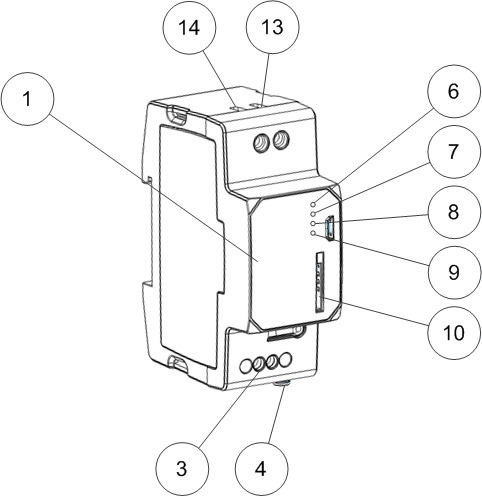

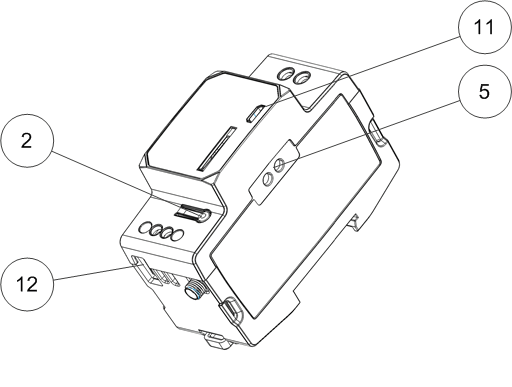

Schaltflächen und Anzeigen
-
Seriennummer
-
Drucktaste
-
M-Bus-Anschluss
-
SMA-Antennenanschluss
-
IR-Schnittstelle
-
Status-LED (grün)
-
Fehler-LED (rot)
-
Netzwerk-LED (gelb)
-
Blaue LED (nicht verwendet)
-
SIM-Karten-Halter
-
Anschluss USB Slave
-
Anschluss USB Master
-
Stromversorgung L
-
Stromversorgung N
Tabelle 6. Grüne und rote LED
|
Grüne LED |
ROTE LED |
Produktstatus |
Anzeige |
|---|---|---|---|
|
Dauerhaft aus |
Dauerhaft aus |
Ausgeschaltet oder ein Neustart wird durchgeführt. |
|
|
Dauerhaft an |
Dauerhaft an |
Eingeschaltet. |
|
|
1500 ms ein/100 ms aus |
Dauerhaft aus |
Normaler Betrieb. |
|
|
1500 ms ein/100 ms aus |
Dauerhaft an |
Kurzschluss oder Überstrom auf dem M-Bus. |
|
|
1500 ms ein/100 ms aus |
800 ms ein/800 ms aus |
Keine SIM-Karte installiert. |
|
|
1500 ms ein/100 ms aus |
100 ms ein/1500 ms aus |
Keine Verbindung zum Netzwerk. |
|
Tabelle 7. Gelbe LED
|
Gelbe LED |
Produktstatus |
Anzeige |
|---|---|---|
|
Dauerhaft aus |
Ausgeschaltet oder laufender Neustart |
|
|
500 ms ein / 500 ms aus |
Eingeschränkter Netzwerkdienst aus einem der folgenden Gründe:
|
|
|
10 ms ein/990 ms aus (nur für CMe2100 G3) |
GSM-CS-Datenanruf oder GSM-Sprachanruf aktiv oder Verbindung aufgebaut. |
|
|
10 ms ein / 1990 ms aus |
Laufende Datenübertragung. |
|
|
10 ms ein / 3990 ms aus |
Das Produkt ist in einem Netzwerk registriert und es gibt keine laufende Datenübertragung. |
|
Tabelle 8. [en] Blue LED
|
[en] Blue LED |
[en] Product state |
[en] Visual |
|---|---|---|
|
[en] 800 ms on / 800 ms off |
[en] Reboot |
|
|
[en] 800 ms on / 800 ms off |
[en] Meter installation |
|
CMe2100/CMi2110/CMe2130 hat einen eingebauten Befehls-Parser, der alle eingehenden Befehle analysiert, die per SMS oder im Telnet-Modus ausgeführt werden. Standardmäßig erzeugen alle Befehle eine Antwort vom Produkt. Das Produkt antwortet mit OK, wenn der Befehl erfolgreich ausgeführt wurde. Wenn nicht, antwortet das Produkt mit ERROR [Error description].
Jeder CMe2100/CMi2110/CMe2130-Befehl entspricht einer Sicherheitsstufe. Abhängig von dieser Stufe kann ein Sicherheitscode erforderlich sein, um bestimmte Befehle auszuführen. Es ist wichtig zu beachten, dass die Sicherheitsfunktionalität standardmäßig auf „Aus“ eingestellt ist und aktiviert werden muss. Weitere Informationen zur Konfiguration der Sicherheitseinstellungen von CMe2100/CMi2110/CMe2130 finden Sie unter Sicherheitsfunktionen.
[en] The CMe2100/CMi2110/CMe2130 is usually configured using a mobile phone. Each operation is then executed by sending an SMS to the phone number registered on the SIM card installed in the product.
[en] By default, each SMS response from the CMe2100/CMi2110/CMe2130 will start with a line presenting the name and serial number of the product. The picture below illustrates what a command sent by SMS and a product response may look like.
Anmerkung
[en] If passwords for security access levels is enabled, the SMS command must start with the correct security code, followed by a semicolon or a line break. For example:
[en] 2222;qset email
[en] For more information, go to Festlegen von Passwörtern für Sicherheitsstufen
Die CMe2100/CMi2110/CMe2130 können über Telnet mit einer beliebigen Telnet-Software konfiguriert werden.
Anmerkung
Wenn die Sicherheitsfunktionalität aktiviert ist, muss sich der Benutzer mit dem Login-Befehl beim Produkt anmelden, bevor irgendein anderer Befehl ausgeführt werden kann.
