Installation
Das Produkt wird auf einer DIN-Schiene montiert. Die Klemme an der Unterseite dient zum Befestigen des Produkts auf der DIN-Schiene bzw. zum Abnehmen des Produkts von ihr. Aus Sicherheitsgründen müssen alle Klemmen mit einem DIN-Schienen-Gehäuse abgedeckt werden.
Damit CMe2100 das Mobilfunknetz nutzen kann, muss eine SIM-Karte eingesetzt werden.
-
Besorgen Sie sich eine SIM-Karte in Standardgröße.
Wenn eine Prepaid-SIM-Karte verwendet wird, stellen Sie sicher, dass diese über genügend Guthaben verfügt, um auf SMS-Befehle reagieren zu können.
-
Drücken Sie die SIM-Karte vorsichtig in den SIM-Kartenhalter, wobei der Chip nach rechts zeigen muss.
-
Schließen Sie die Hauptstromversorgung an die Schraubklemmen, Stromversorgung L und Stromversorgung N an. Die Hauptversorgungsspannung sollte im Bereich von 100–240 VAC, 50/60 Hz liegen.
-
Schließen Sie die Stromversorgung an einem deutlich gekennzeichneten und leicht zugänglichen Schalter an, um sicherzustellen, dass das Produkt während Wartungs- oder Servicearbeiten ausgeschaltet werden kann.

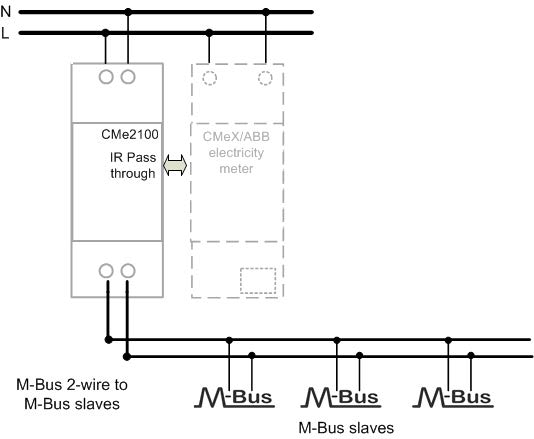

Der M-Bus ist ein Multidrop-2-Drahtsystem ohne Polarität. An der M-Bus-Klemme am CMe2100 können bis zu 8 M-Bus-Zähler (CMe2100 G3) oder 16 Zähler (CMe2100 LTE) angeschlossen werden. Die Kapazität kann durch den Einsatz eines M-Bus-Extenders aus dem Elvaco-Produktportfolio auf bis zu 128 (CMe2100 G3) oder 256 Zähler (CMe2100 LTE) erweitert werden. Verwenden Sie zum Anschluss der Zähler an die M-Bus-Klemme ein Kabel mit einem Querschnitt von 0,25–1,5 mm2, z. B. ein Standardtelefonkabel (EKKX 2 × 2 × 0,5).
Für CMe2100 G3 wird beim Kauf des Produkts eine Stub-Antenne mitgeliefert. Verwenden Sie die Antenne, indem Sie sie mit dem SMA-Anschluss verbinden.
Anmerkung
Wenn das Gerät in einen Metallschrank montiert wird oder wenn die Signalstärke nicht ausreicht (3 oder geringer), muss eine externe Antenne anstelle der Stub-Antenne verwendet werden.
Bei CMe2100 LTE und CMe2100 G3 mit unzureichender Signalstärke sollte eine externe Antenne an den SMA-Steckverbinder angeschlossen werden. Externe Antennen müssen separat bestellt werden. Bitte besuchen Sie Elvaco Zubehör, um eine geeignete Antennenoption für den bestimmungsgemäßen Anwendungsfall zu finden.
Achtung
Das Produkt sollte an die Antenne angeschlossen werden, wenn die Verkabelung des Antennenkabels abgeschlossen ist. Anderenfalls kann der SMA-Anschluss beschädigt werden.
Durch Verwendung der IR-Schnittstelle kann CMe2100 mit Elvaco M-Bus-Mastern und Wireless M-Bus-Empfängern (CMeX-Serie) sowie ABB-Stromzählern kommunizieren, ohne dass ein Kabel erforderlich ist. Montieren Sie CMe2100 neben dem anderen Gerät so, dass die IR-Schnittstellen der beiden Produkte einander zugewandt sind. Bevor Sie versuchen, die IR-Schnittstelle zu benutzen, müssen Sie die IR-Abschirmung entfernen.
Das Produkt ist mit einem USB-Master-Port ausgestattet, der für kommende Produktfunktionen genutzt werden wird.
Das Produkt ist mit einem USB-Slave-Port ausgestattet, der für kommende Produktfunktionen genutzt werden wird.
[en] Before you start the quick installation below, make sure you have access to Elvaco Play. You need to have an Elvaco Play account and either be invited to an existing organization or create a new organization in Elvaco Play. Log in to the Elvaco Play app on your mobile device and use the app to send commands to the product instead of sending regular SMS messages.
Sobald das CMe2100/CMi2110/CMe2130 montiert und eingeschaltet wurde und Zähler angeschlossen wurden, können Sie das Produkt schnell in Betrieb nehmen, indem Sie den Installationsbefehl ausführen und einen Empfänger für E-Mail-Push-Berichte festlegen. Im Anschluss daran wird das CMe2100/CMi2110/CMe2130 Folgendes durchführen:
-
Alle installierten Zähler einmal pro Stunde mit einer Baudrate von 2400 Bit/s abliest.
-
Jeden Tag um 00:00 Uhr einen Push-Bericht per E-Mail versenden.

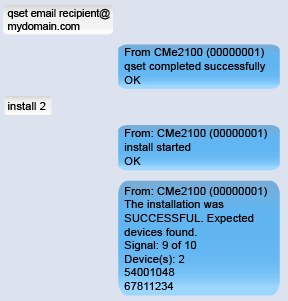

Verwenden Sie zur Inbetriebnahme des Produkts diese Standardeinstellungen:
-
Um den E-Mail-Empfänger für den täglichen Push-Bericht festzulegen, senden Sie den folgenden Befehl an das CMe2100/CMi2110/CMe2130. Das Produkt antwortet mit einer SMS, die bestätigt, dass der Empfänger festgelegt wurde.
qset email [recipient]
-
Um die Installation der Zähler zu starten, senden Sie den folgenden Befehl an das CMe2100/CMi2110/CMe2130. Das Produkt wird mit einer SMS antworten, die bestätigt, dass die Installation begonnen hat, sowie eine weitere SMS versenden, sobald sie abgeschlossen wurde.
install [expected number of meters]
|
Variable |
Erklärung |
Einstellungen |
|---|---|---|
|
Recipient |
Die E-Mail-Adresse des beabsichtigten Empfängers des täglichen Push-Berichts. |
Gültige E-Mail-Adresse |
|
Expected number of meters |
Die Anzahl der Zähler, die das CMe2100/CMi2110/CMe2130 bei der Installation vorfinden sollte. |
Beliebige Ganzzahl |
