Installation

Montering av mätarkommunikationsmodulen

Innan modulen monteras i en Diehl SHARKY 775- eller Diehl SCYLAR 548-mätare rekommenderas att SIM-kortet installeras först.

  1. Skjut in ett SIM-kort (storlek: Nano) i SIM-korthållaren.

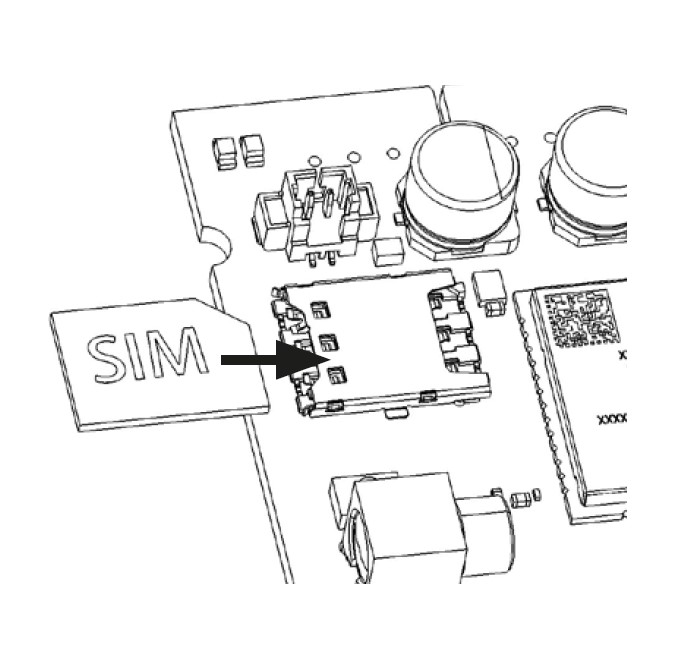

    Placering SIM-kort

  2. När SIM-kortet har skjutits in, öppna mätaren genom att fälla ned sidospärrarna på vardera sida.

När SIM-kortet är isatt i enheten monterar du modulen i antingen en Diehl SHARKY 775 eller en Diehl SCYLAR 548 genom att följa proceduren nedan.

  1. Öppna mätarkapslingen med hjälp av de två luckorna på mätarens kortsidor.

  2. Anslut mätargränssnittskabeln till mätarplats 1 (se bilden nedan).

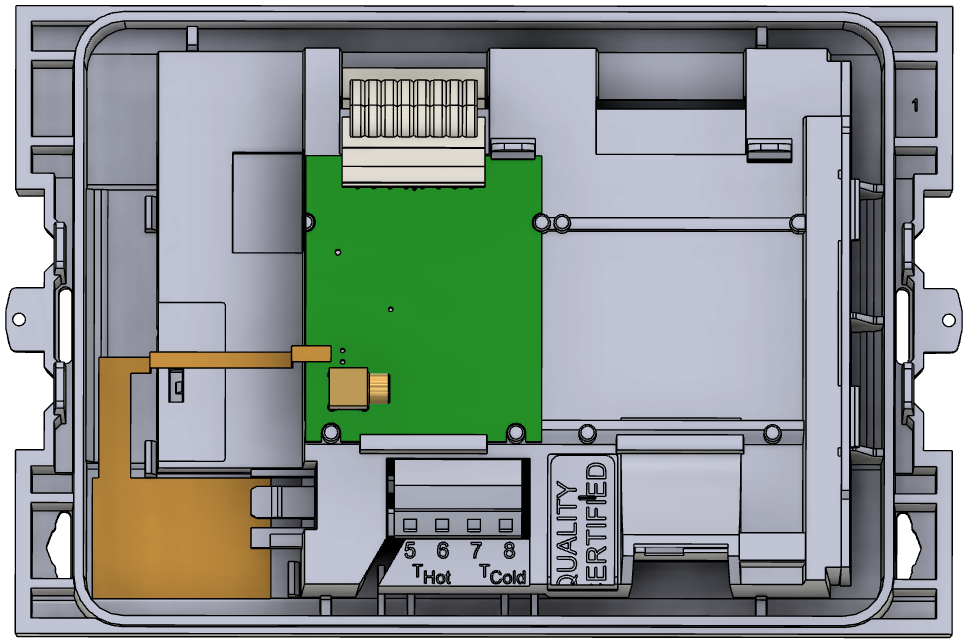

  3. Montera modulen på mätarplats 1 (se bilden nedan). Styrstiften hjälper till att placera modulen korrekt.

    Notera

    För att kunna placera NFC-antennen korrekt är det endast möjligt att använda mätarens modulplats 1.

  4. Anslut NFC-antennen till modulen (om den inte redan är ansluten). Ta bort skyddsfilmen som täcker häftämnet på NFC-antennens baksida.

    Tips

    När antennen har anslutits och filmen har tagits bort rekommenderas att du först placerar den större delen och därefter trycker den tunna delen av antennen på plats.

  5. Anslut mätargränssnittskabeln till modulen.

  6. Anslut vald antenn till MCX-kontakten och anslut strömkontakten innan du stänger locket.

    Notera

    Följande avsnitt beskriver hur du ansluter antingen en intern eller en extern antenn. Se till att följa anvisningarna för antennanslutning innan du ansluter strömmen och stänger locket.

  7. Anslut strömkontakten till modulen.

  8. Stäng mätarkapslingen.


Observera

Elektrostatisk produkt. Vidta nödvändiga ESD-skyddsåtgärder när enheten installeras.

Anslutning av batteri

Om batteripaketet inte redan är monterad på mätaren, se Diehl Meterings monteringsanvisning för externa batteripaket för korrekt installation. När batteripaketet har monterats korrekt bredvid mätaren, anslut strömkabeln från batteriet till strömkontakten på CMi6160.

Anslutning av antenn

Intern antenn

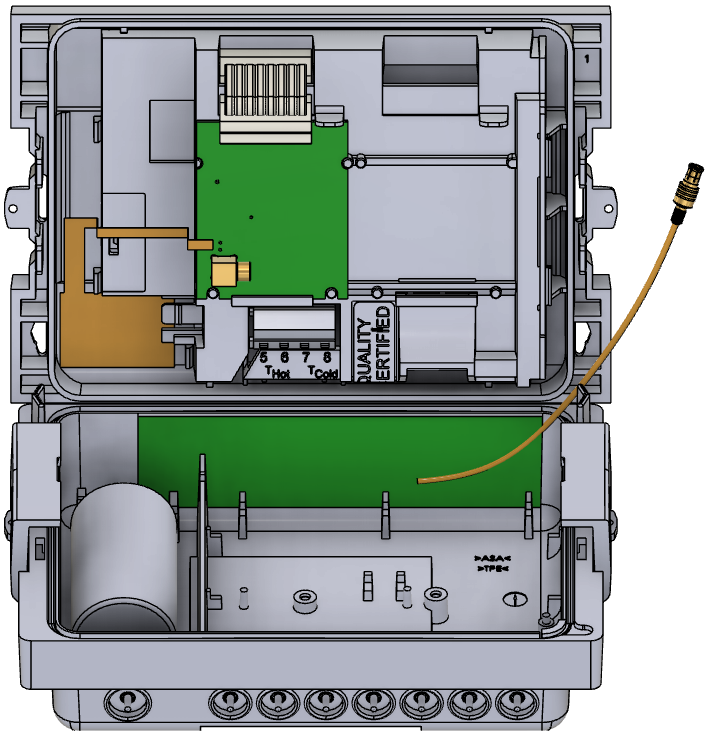

  1. Placera antennen i mätarkapslingens nedre del enligt bilden nedan och anslut den till antennkontakten på modulen.


  2. Anslut antennkabeln till MCX-antennkontakten på modulen.

    Notera

    Se till att inte klämma antennkabeln när du stänger locket.

Extern antenn

  1. Gör ett hål i gummigenomföringen/tätningen och tryck igenom MCX-kontakten. Se till att den tjockare delen av antennkabeln är placerad inne i genomföringen.

  2. Anslut antennkabeln till MCX-antennkontakten på modulen.

    Observera

    Montera antennen minst 0.5 m från mätaren så att den inte stör mätaren eller de anslutna kablarna.

Aktivera modulen

Vid leverans är modulen ställd i inaktivt läge, vilket innebär att inga meddelanden kommer skickas från modulen. Modulen kan aktiveras på något av följande sätt:

Via funktionen aktivering vid flöde

  1. Se till att modulen är konfigurerad så att Automatic activation at flow är aktiverat. Kontrollera med Elvaco OTC-appen att rätt konfiguration används. För att funktionen ska vara aktiverad ska Power mode vara inställt på Standby.

  2. När mätaren har registrerat ett tillräckligt vattenflöde aktiveras modulen och börjar leverera mätardata. Modulen kontrollerar varje timme om vattenflödet är tillräckligt.

Notera

Tillräckligt vattenflöde innebär att mätaren har registrerat kontinuerligt vattenflöde i 3 timmar.

Via modulens tryckknapp

  1. Tryck försiktigt på enhetens tryckknapp i minst fem sekunder.

  2. Släpp knappen när den gröna LED-indikatorn tänds.

  3. Vänta i upp till 10 sekunder tills modulen har startat.

Modulen visar att den startar genom att blinka de röda och gröna lysdioderna i en sekund.

Via Elvaco OTC-appen

  1. Öppna Elvaco OTC-appen (för Android och iOS).

  2. Skanna enheten (se till att NFC är aktiverat på telefonen).

  3. Gå till Apply mode.

  4. Sätt Power mode till Active.

  5. Välj Apply settings.

  6. Skanna enheten igen för att tillämpa de nya inställningarna.

    För att kontrollera att den har aktiverats, gå till Inspect, skanna enheten och kontrollera att Power mode är inställt på Active.

Tips

Med mätaren stängd och mätardisplayen vänd mot dig, är NFC-antennen placerad i mätarens övre vänstra hörn.

Anslutning till nätverket

Efter aktiveringen ansluter modulen automatiskt till NB-IoT-nätverket. En lyckad anslutning indikeras genom att den gröna LED-indikatorn lyser i 8 sekunder, varefter en mätaravläsning skickas automatiskt.

Om anslutningen misslyckas gör modulen automatiskt ett nytt försök. Ett manuellt anslutningsförsök kan utlösas med tryckknappen eller Elvaco OTC-appen.

LED indication_network_join_NBIot_.png

LED-indikeringar, nätverksanslutning
