Elvaco-arbetsorder EDGE

Definitioner

Anläggning

En anläggning representerar en plats eller ett objekt där energi förbrukas, eller där realtidsinformation som temperatur, CO2 eller fuktighet är relevant. Detta skiljer sig från själva mätenheten (mätare eller sensor). Exempel inkluderar ett rum, en byggnad eller en maskin. En anläggning är vanligtvis en statisk enhet som förblir konstant över tid och identifieras med ett unikt Anläggnings-ID. Till exempel kan en byggnad som använder både vatten och el ha separata Anläggnings-ID för varje försörjning (t.ex. BYGGNAD1234-VV1 för vatten och BYGGNAD1234-EL1 för el). Dessa ID:n betecknar också en specifik fysisk plats.

Mätare/Sensor

En mätare eller sensor är en enhet som mäter energiförbrukning eller miljödata som temperatur, CO2 eller fuktighet. Detta inkluderar vattenmätare, elmätare och temperatursensorer. Varje mätare tilldelas ett unikt Mätare/Sensor-ID för identifiering både lokalt och i överförd digital data. Dessa enheter installeras vid de ovan nämnda anläggningarna för att samla in viktig information (vattenförbrukning, rumstemperatur) för ändamål som fakturering, statistisk analys eller kontroll.

Infrastrukturprodukt (Gateway)

För att upprätta anslutning mellan mätare/sensorer och Elvaco Services för dataöverföring krävs en gateway. I likhet med mätare installeras varje gateway och tilldelas ett unikt Gateway-ID.

Anläggnings-ID vs. Mätare/Sensor/Gateway-ID

Skillnaden mellan Anläggnings-ID och Mätare/Sensor/Gateway-ID är avgörande eftersom mätare, sensorer och gateways kan bytas ut under anläggningens livstid. Till exempel kan en vattenmätare behöva kalibreras vart 10:e år, vilket kräver ett byte. Men själva anläggningen förblir oförändrad. Genom att länka mätdata till Anläggnings-ID i en databas förblir historisk data intakt även efter mätarbyten. Om endast Mätar-ID användes skulle byte av mätare resultera i förlust av historisk data kopplad till anläggningen.

Slutsats

För effektiv installation av ett mätprojekt krävs två viktiga informationsbitar:

• Anläggnings-ID
• Mätar-ID

Dessa ID:n måste kommuniceras till Elvaco Services för att säkerställa korrekt drift och för att definiera omfattningen av Elvacos ansvar. Eventuella förändringar under installationens livstid måste också rapporteras.

Trådlösa M-Bus-projekt

Arbetsytekoncept

Elvaco använder ett "Arbetsyte"-koncept, särskilt fördelaktigt i trådlösa M-Bus-projekt, för att optimera gateway-användningen och säkerställa hög redundans. En Arbetsyta är ett definierat område där trådlösa M-Bus-gateways ger täckning för installerade mätare.

Exempel:

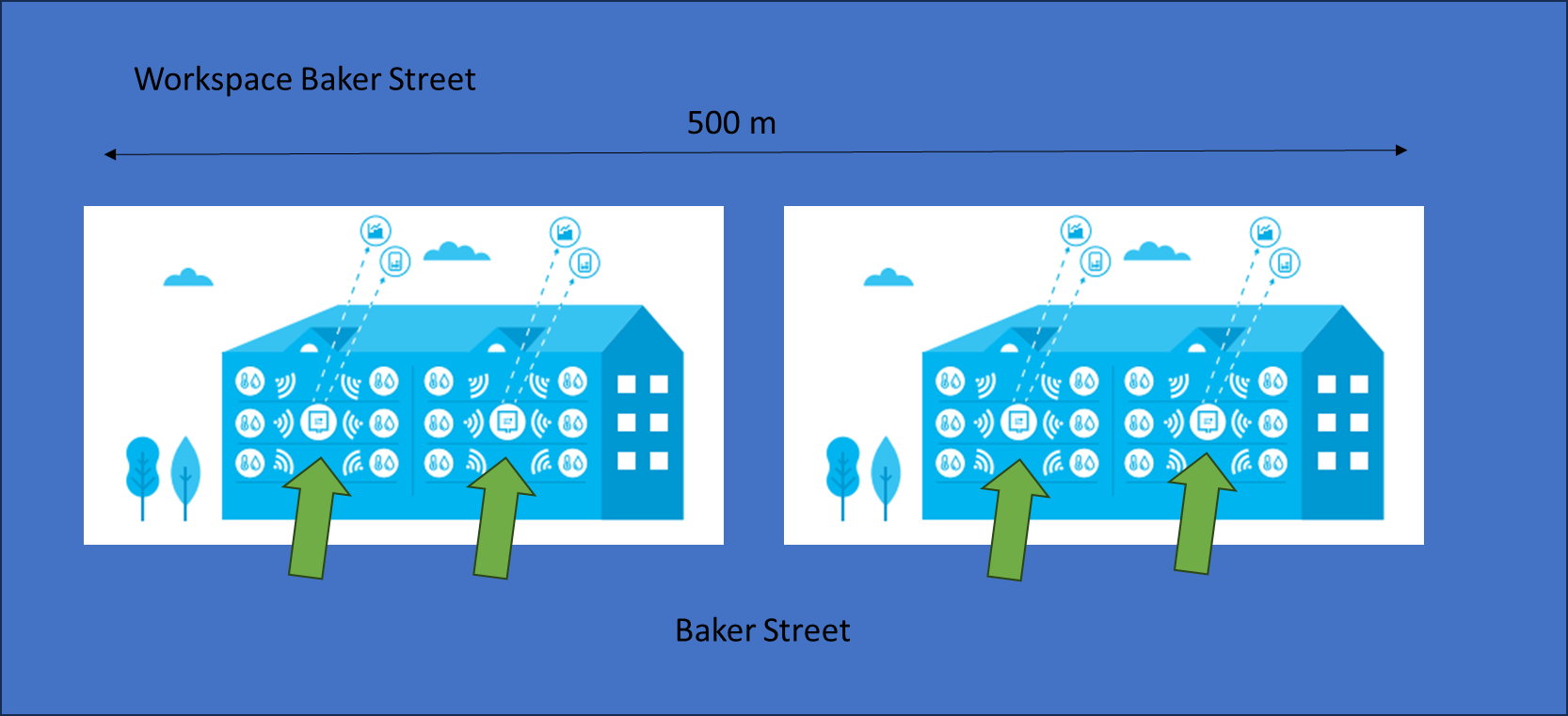

Tänk på ett trådlöst M-Bus-projekt på Baker Street som involverar två intilliggande byggnader. Varje byggnad har två Elvaco Edge trådlösa M-Bus-gateways. För att maximera effektiviteten krävs endast gateway- och mätar-ID:n från installationsplatsen. Elvaco Services hanterar automatiskt anslutningar mellan mätare och gateway, vilket eliminerar behovet av manuell konfiguration. Länkning av gateways och mätare till Arbetsytan uppnås via arbetsorderformuläret.

Grön pil anger en Elvaco Edge

Trådbundna M-Bus-projekt

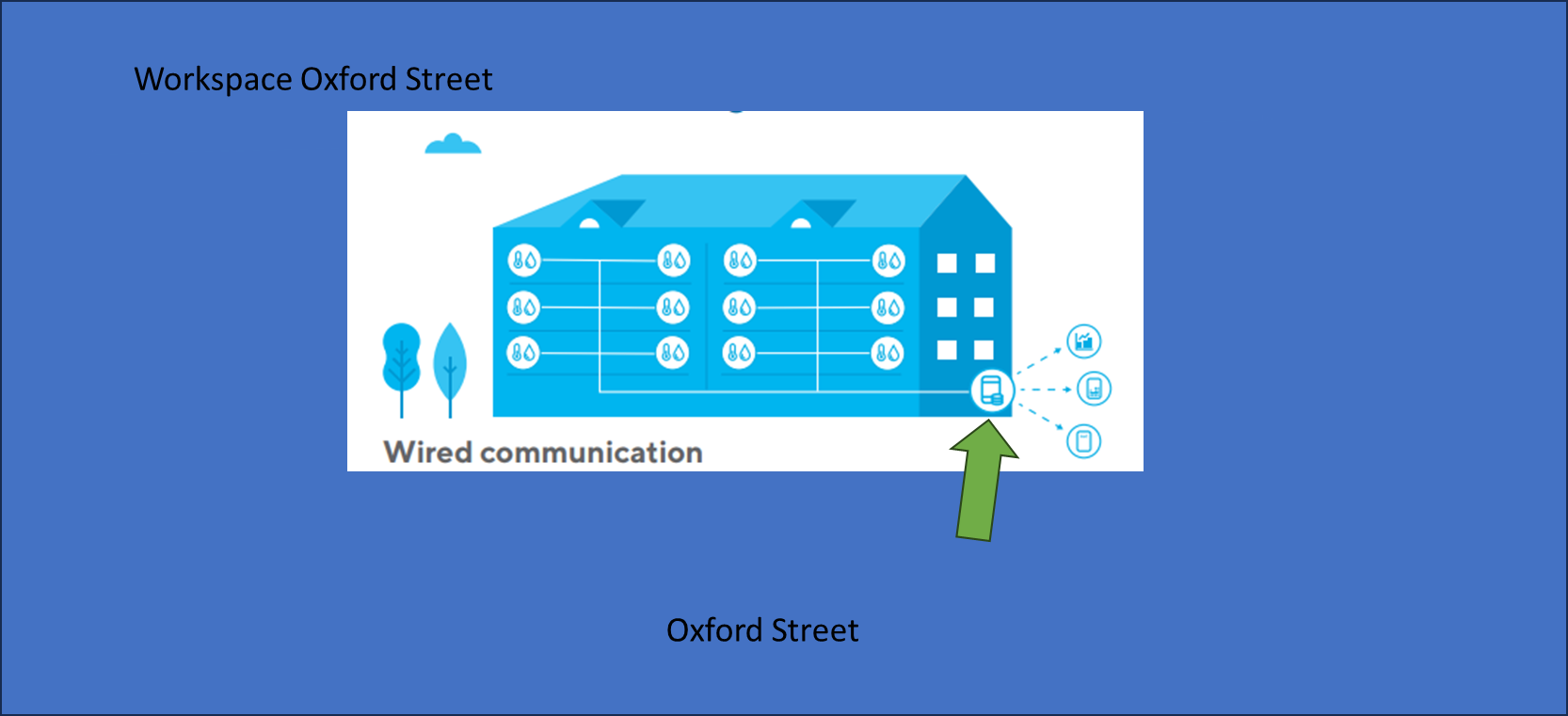

Arbetsytekonceptet gäller även för trådbundna M-Bus-projekt. Medan den fysiska hierarkin automatiskt fylls i är dokumentation av den trådbundna infrastrukturen avgörande för service och felsökning. Detta kan göras genom att inkludera gateway-ID:t som stöder den trådbundna mätaren i kolumnen "ytterligare information". Denna dokumentation är avgörande för livscykelhantering i trådbundna M-Bus-projekt.

Grön pil anger en Elvaco Edge
