Anslutning av strömförsörjning

Varning

Installationen ska utföras av en behörig elektriker eller annan fackman med erforderlig kunskap.

Observera

Strömförsörjningen måste skyddas med en 10 A-brytare med egenskaperna C eller trög säkring.

  1. Ta bort den övre delen på Landis + Gyr UH50/UC50-höljet.

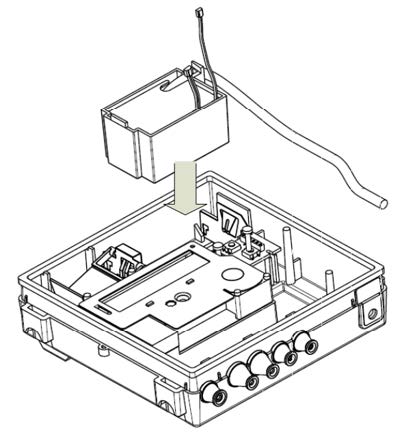

  2. Ta tag i spänningsaggregatet och tryck den försiktigt på plats.

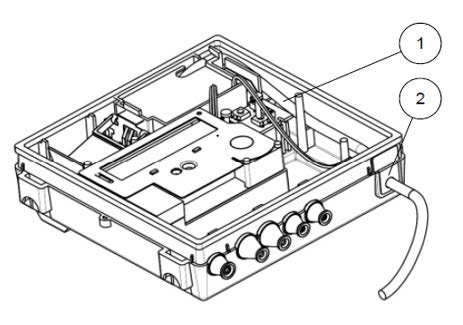

  3. När spänningsaggregatet har placerats i korrekt läge, sätt fast strömkabeln (1).

  4. Ta bort plastförseglingen för att skapa ett hål (2) i Landis + Gyr UH50/UC50-höljet och för in strömkabeln genom det hålet.

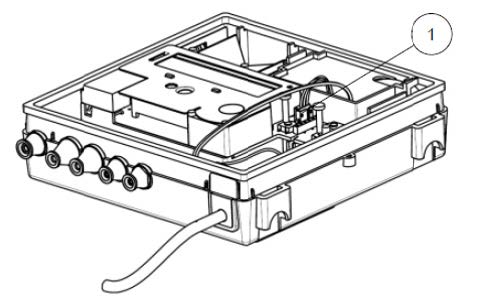

  5. Anslut Landis + Gyr UH50-strömkontakten (1) till den inbyggda kontakten.


  6. Klipp av kabeln till lämplig längd och anslut den till en huvudkontakt. Strömmen måste anslutas till en tydligt markerad och lättillgänglig strömbrytare (IEC 60947-1 och IEC 60947-3) för att säkerställa att produkten kan stängas av under servicearbete.
