Installation

Montera produkten

CMi4170 är monterad i en Engelmann Sensostar S3/S3C-mätare.

  1. Ta tag i enheten i ytterkanterna.

  2. Tryck försiktigt in den på plats i modulfacket.

    • Se till att modulens tryckknapp (2) är vänd uppåt.

    • Se till att mätarens gränssnitt (1) passar till modulens gränssnitt (3).

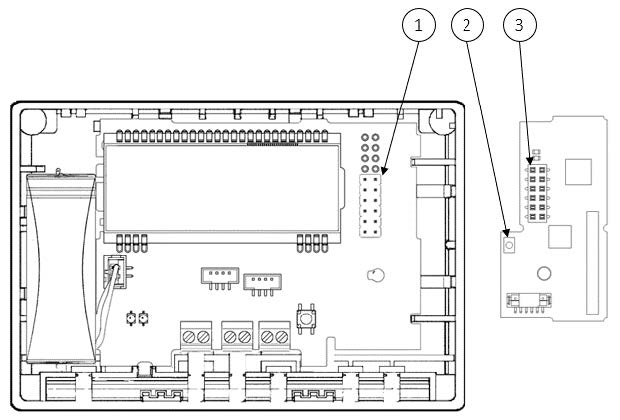

    Engelmann Sensostar (vänster), CMi4170 (höger)

Aktivera modulen

Vid leverans är CMi4170 i passivt läge, vilket innebär att modulen inte överför några meddelanden. Modulen kan aktiveras på ett av följande sätt:

Notera

Innan du aktiverar modulen och försöker ansluta ett LoRaWAN®-nätverk, se till att LoRaWAN®-nätverksservern har nödvändig enhets- och säkerhetsrelaterad information. Säkerhetsnycklar för Elvaco-enheter kan hittas hos Elvaco EVO, Elvaco EVO Inloggning.

Via modulens tryckknapp

  1. Tryck ned tryckknappen på modulen i minst fem sekunder.

  2. Släpp knappen när den gröna LED-indikatorn tänds.

  3. Vänta i upp till 10 sekunder.

Modulen visar att den startar genom att blinka de röda och gröna lysdioderna i en sekund.

Via Elvaco OTC-appen

  1. Öppna Elvaco OTC-appen (för Android och iOS).

  2. Skanna modulen (se till att NFC är aktiverat på telefonen).

  3. Gå till Apply mode.

  4. Sätt Power mode till Active.

  5. Välj Apply settings.

  6. Skanna modulen för att tillämpa nya inställningar.

    För att verifiera att modulen har aktiverats, gå till Inspect, skanna modulen och se till att strömläget är inställt på Active.

Tips

NFC-fältet är lättast att nå om du placerar mobilen i mitten av framsidans övre del.

Via enhetsmonitor

Enhetsmonitor hänvisar till Engelmanns optiska konfigurationsverktyg. För mer information, se Engelmanns dokumentation.

Via mätarens meny

Se Engelmanns dokumentation.

Anslut till LoRaWAN®-nätverket

När den har aktiverats kommer produkten att försöka ansluta till LoRaWAN®-nätverket genom följande sekvens.

  1. Röd LED-indikator – En blinkning

  2. Grön och röd LED – Lyser samtidigt i 1 sekund

  3. Grön LED-indikator – Flera blinkningar när du försöker ansluta till LoRaWAN®-nätverket

  4. Grön LED-indikator – Lyser i 8 sekunder när modulen har lyckats ansluta till LoRaWAN®-nätverket

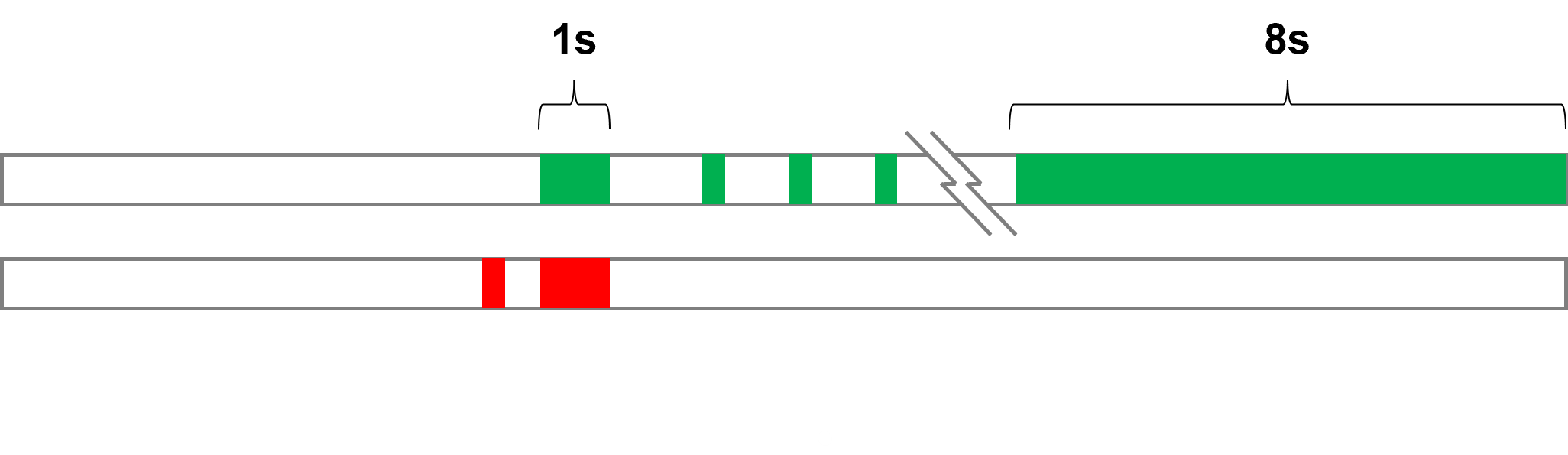

Nätverksanslutningssekvensen illustreras i figuren nedan:


LED-indikation för nätverksanslutning

Om modulen inte lyckas ansluta till LoRaWAN®-nätverket kommer den att fortsätta försöka tills den lyckas. Tiden mellan varje försök ökar för varje försök ända tills den utförs en gång om dagen. En ny cykel för anslutningsförsök kan startas manuellt när som helst genom att starta om modulen med hjälp av knappen eller genom att avaktivera och aktivera modulen med Elvaco OTC-appen.

När modulen har anslutit till LoRaWAN®-nätverket kommer den att utföra tre snabba överföringar (oavsett inställningar för sändningsintervall) innan den börjar använda sina konfigurerade inställningar för sändningsintervall. Genom att använda Elvaco OTC-appen kan du enkelt verifiera att modulen kommunicerar med mätaren (“Mätarkommunikation”) och är ansluten till LoRaWAN®-nätverket (”Anslutet nätverk”).
