Installation

Montera produkten

Montera CMi4110 i antingen en L+G UH50 värmemätare eller en L+G UC50 integreringsverk.

  1. Håll modulen i de yttre kanterna.

  2. Tryck den försiktigt på plats i modulplats 2.

Ansluta antennen

CMi4110 finns tillgänglig i två olika versioner, med en intern antenn (CMi4110Int) eller med externantenn (CMi4110Ext). Den interna antennen är redan ansluten i CMi4110Int.

Extern antenn

Det finns två olika externa antenner för CMi4110Ext, en magnetmonterad antenn och en vridbar antenn. Beställ den antenn du vill ha från Elvaco AB eller Landis + Gyrs tillbehörssortiment.

  1. Använd SMA-kontakten för att ansluta den externa antennen.

  2. Dra antennkabeln.

Observera

Om du använder en extern antenn, se till att montera den minst 0,5 meter från mätaren för att inte orsaka störningar.

Aktivera modulen

Vid leverans är modulen inställd på passivt läge, vilket innebär att inga meddelanden kommer att överföras från modulen. Det finns två sätt att aktivera modulen:

Notera

Innan du aktiverar modulen och försöker ansluta ett LoRaWAN®-nätverk, se till att LoRaWAN®-nätverksservern har nödvändig enhets- och säkerhetsrelaterad information. Säkerhetsnycklar för Elvaco-enheter kan hittas hos Elvaco EVO, Elvaco EVO Inloggning.

Via tryckknappen på modulen

  1. Tryck ned tryckknappen på modulen i minst fem sekunder.

  2. Släpp knappen när den gröna LED-indikatorn tänds.

  3. Vänta i upp till 10 sekunder.

Modulen visar att den startar genom att blinka de röda och gröna lysdioderna i en sekund.

Via Elvaco OTC-appen

  1. Öppna Elvaco OTC-appen (för Android och iOS).

  2. Skanna modulen (se till att NFC är aktiverat på telefonen).

  3. Gå till Apply mode.

  4. Sätt Power mode till Active.

  5. Välj Apply settings.

  6. Skanna modulen för att tillämpa nya inställningar.

    För att verifiera att modulen har aktiverats, gå till Inspect, skanna modulen och se till att strömläget är inställt på Active.

Tips

Om modulen är installerad i mätaren är det enklast att komma åt NFC-fältet om du placerar din smartphone på nedre delen av mätarens högra sida.

Ansluta till LoRaWAN®-nätverket

Efter aktiveringen försöker CMi4110 ansluta till LoRaWAN®-nätverket. Fasen anges genom korta blinkningar var 5:e sekund på den gröna lysdioden. När CMi4110 lyckas ansluta till LoRaWAN®-nätverket tänds den gröna lysdioden i 8 sekunder.

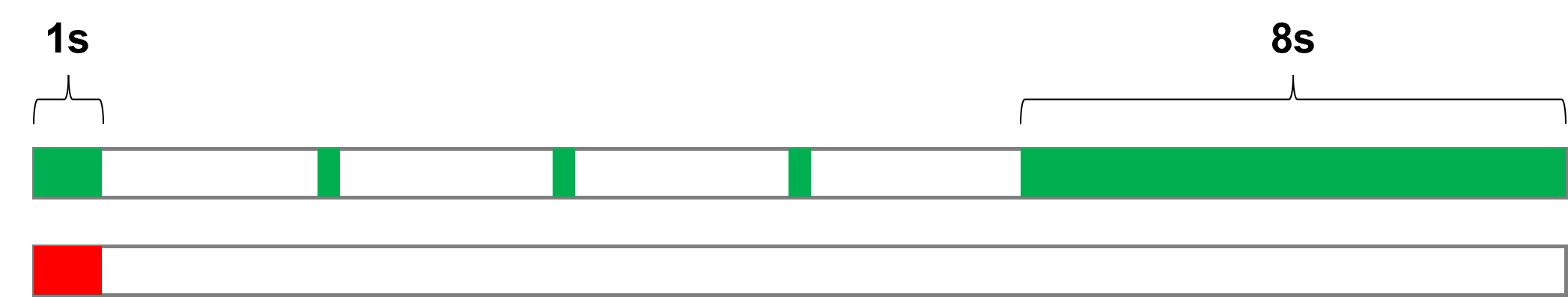

Lysdiodsindikering för nätverksanslutning

När modulen har anslutit till LoRaWAN®-nätverket kommer den till en början skicka mätdata varje minut(oberoende av inställningarna för sändningsintervall) för att ställa in rätt datahastighet. Efter 10 minuters kalibrering börjar modulen skicka mätdata med de konfigurerade inställningarna.

Notera

När aktivering genom personalisering (ABP) används utför modulen inte ett join-försök innan meddelanden skickas. Därför kommer 8-sekundersindikeringen för anslutning inte att visas i ABP-läge.

Försök att ansluta till nätverket för fast programvara version <1.07

Om modulen inte kan ansluta till LoRaWAN®-nätverket efter de första 6 försöken, gör den en längre paus för varje nytt försök tills fördröjningen mellan varje försök är längre än ett par timmar. Detta görs för att spara på batteriet.

Det är när som helst möjligt att manuellt starta en ny cykel för anslutningsförsök,genom att trycka ned tryckknappen (2) i minst 5 sekunder tills den gröna lysdioden tänds, och sedan släppa knappen. Modulen gör nya försök på både DR0 och DR5.

Försök att ansluta till nätverket för fast programvara version >=1.07

Modulen försöker ansluta till LoRaWAN®-nätverket genom sex förfrågningar, med sju sekunders mellanrum. Den vilar sedan i tolv timmar och skickar därefter ytterligare sex förfrågningar. Denna sekvens fortsätter utan tidsbegränsning.

Det är när som helst möjligt att manuellt starta en ny cykel för anslutningsförsök,genom att trycka ned tryckknappen (2) i minst 5 sekunder tills den gröna lysdioden tänds, och sedan släppa knappen. Modulen gör nya försök på både DR0 och DR5.
