Installation
Montera CMi6140 i en Kamstrup MC403, MC603 eller MC803.
-

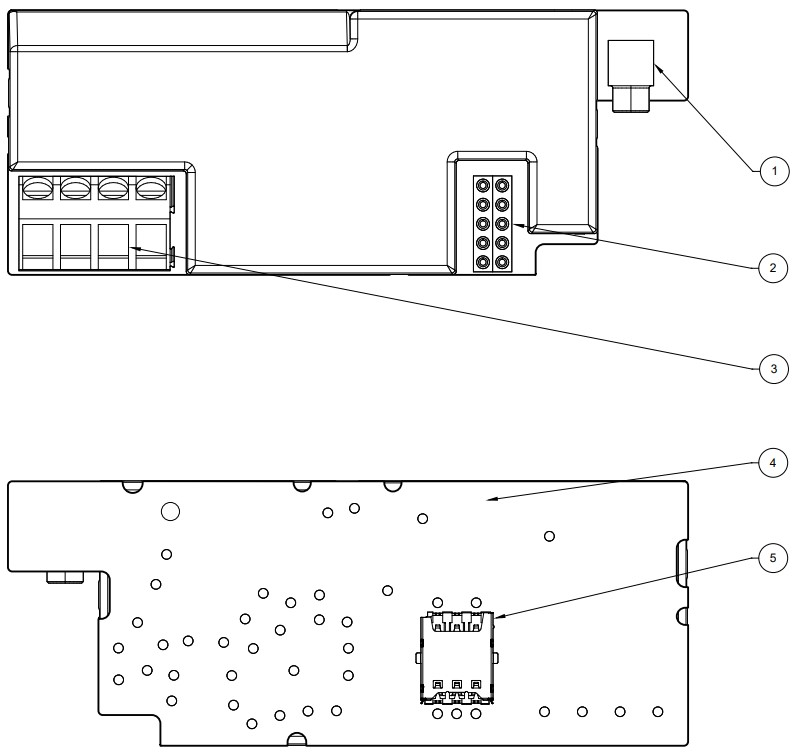

Montera ett SIM-kort (storlek: Nano) i SIM-korthållaren (5)
Montering av SIM-kort
-
Håll modulen i ytterkanterna.
-
Tryck den försiktigt på plats i antingen modulplats 1 eller 2.

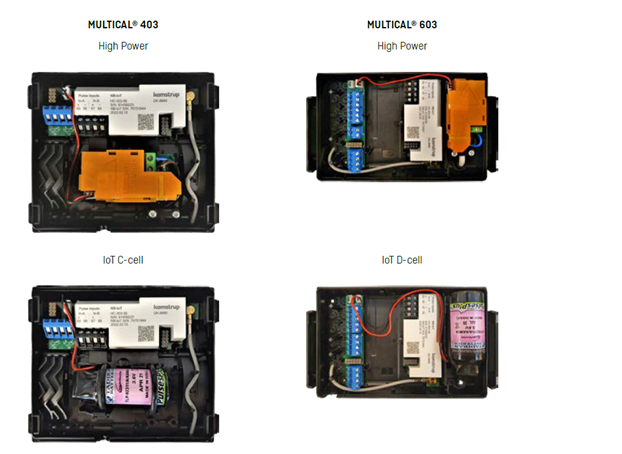

Montering av modulen i en Kamstrup-mätare
Notera
Se till att ansluta extern antenn till modulens MCX-antennkontakt.
Vid leverans är CMi6140 inställd i passivt läge, vilket innebär att modulen inte överför några meddelanden. Se till att ha ett SIM-kort (storlek: Nano) har monterats innan du aktiverar modulen. Det finns två sätt att aktivera modulen:
Genom att använda mätarens främre knappar
-
På MULTICAL® 403: tryck och håll in båda knapparna på mätarens framsida tills "CALL" visas.
-
På MULTICAL® 603 och MULTICAL® 803: Tryck ned de två pilknapparna på framsidan av mätaren tills "CALL" visas.
Genom att använda Elvaco OTC-appen
-
Öppna Elvaco OTC-appen (nedladdningsbar via Google Play).
-
Skanna modulen (se till att NFC är aktiverat på telefonen).
-
Gå till Tillämpa läge.
-
Ställ in strömläget på ”Aktiv”.
-
Placera telefonen bredvid modulen. Nya inställningar tillämpas via NFC.
För att säkerställa att modulen har anslutit sig till NB-IoT-nätverket, kontrollera fältet "connection" på fliken Inspektera i OTC-appen. Mobiltelefonen ska vibrera tre gånger. Detta indikerar att inställningarna har tillämpats.
Notera
NFC-antennen för CMi6140 når man lättast från baksidan av mätaren. Detta kan leda till att operatören behöver demontera mätarhuset från väggfästet för att komma åt NFC-antennen på CMi6140.
Utöver Elvaco OTC-appen kan modulens status avläsas via mätardisplayen.
För att hämta modulens status via mätardisplayen, gå in i mätardisplayens tekniska loop och begär modulens statusinformation. För detaljerad information, se Kamstrup MULTICAL Teknisk beskrivning.
Se följande tabeller för information i mätarens tekniska meny och hur man tolkar statusen:
Tabell 24. Menyer som stöds
|
Huvudmeny |
Undermeny |
View ID |
Namn |
Ändamål |
|---|---|---|---|---|
|
1 |
0 |
31 |
Module type |
Visa modultyp och konfiguration |
|
1 |
1 |
70 |
Network status |
Visa status för nätverksanslutningen |
|
1 |
2 |
71 |
Bootstrap status |
Visa status för LwM2M Bootstrap-anslutningen |
|
1 |
3 |
72 |
DM status |
Visa status för LwM2M DM-anslutningen |
|
1 |
4 |
73 |
MDM status |
Visa status för MDM-anslutningen |
|
1 |
5 |
74 |
Network condition - RSRP |
Visa RSRP-värde för senaste överföring |
|
1 |
6 |
75 |
Network condition - RSRQ |
Visa RSRQ-värde för senaste sändning |
|
1 |
7 |
76 |
Network condition - ECL |
Visa ECL-värde för senaste överföring |
Tabell 25. Module type
|
Siffra |
Betydelse |
Kommentar |
|---|---|---|
|
0-2 |
Datagram-beskrivning |
Hårdkodad till 100 |
|
3-4 |
Systemkonfiguration |
Hårdkodad till 00 |
|
5-6 |
Modultyp |
Hårdkodad till värdet 57 |
|
7 |
Ej använd, lämnas tom |
Tabell 26. Network status
|
Antal |
Betydelse |
|---|---|
|
0 |
Enheten är inaktiv, nätverket används inte |
|
1 |
Kan inte läsa SIM |
|
2 |
Försöker registrera sig på nätverket |
|
11111111 |
Registrerad till nätverket |
Tabell 27. Bootstrap status
|
Antal |
Betydelse |
|---|---|
|
0 |
Bootstrap har inte startat |
|
1 |
Bootstrapping |
|
2 |
Bootstrap misslyckades |
|
11111111 |
Enheten har startat |
Tabell 28. DM Status
|
Antal |
Betydelse |
|---|---|
|
0 |
Enheten är inaktiv, nätverket används inte |
|
1 |
Enheten är konfigurerad att inte använda DM |
|
11111111 |
Registrerad på DM-servern |
Tabell 29. MDM Status
|
Antal |
Betydelse |
|---|---|
|
0 |
Enheten är inaktiv, nätverket används inte |
|
1 |
Enheten är konfigurerad att inte använda separat MDM-anslutning |
|
2 |
Försöker registrera till MDM-server |
|
3 |
Det gick inte att registrera på grund av problem med kryptering eller kommunikationstimeout |
|
4 |
Registrering nekad |
|
5 |
Konfigurera DTLS |
|
6 |
Ansluter till MDM Server, såsom MQTT-SN Gateway |
|
11111111 |
Senaste mätardatatransporten lyckades |
Så snart den har aktiverats försöker modulen att ansluta till mobilnätet. När modulen har lyckats ansluta till mobilnätet skickas en mätaravläsning automatiskt till det mottagande systemet. Nätverksstatusen kan avläsas via Elvaco OTC-appen eller mätardisplayen. För mer detaljerad information om hur man avläser modulen genom mätardisplayen, se Kamstrup MULTICAL Teknisk beskrivning.
Om modulen inte lyckas ansluta till det mobila nätverket kommer den att fortsätta försöka tills den lyckas. Tiden mellan varje försök ökar för varje försök ända tills den utförs en gång om dagen. En ny cykel för anslutningsförsök kan startas manuellt när som helst genom att avaktivera och aktivera modulen med Elvaco OTC-appen.
