Installation
Produkten monteras på en DIN-skena. Fästet på undersidan används för att fästa och lossa produkten från skenan. Av säkerhetsskäl måste matningspunkterna täckas efter installation.
Observera
CMeX10-serien hanterar från 32 upp till 256 slavar, se till att använda rätt modell i din applikation. Överbelastning av bussen kommer att tända ERR-LED och stänga av M-Busbussen.
Notera
Alla anslutna M-Busslavenheter måste ha unika primära eller sekundära M-Busadresser beroende på vilket adresseringsläge som används.
M-Bus är en multi-drop 2-trådsbuss, utan polaritet.
-
Använd en kabel med en diameter på 0,25-1,5 mm2, exempelvis en vanlig telefonkabel (EKKX 2x2x0,5).
-
Anslut kablarna till skruvkontakten eller trycktrådskontakten.

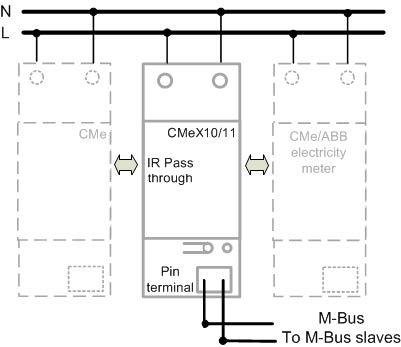

Genom att använda IR-gränssnittet, kan CMe2100 kommunicera med Elvaco M-Bus Masters och Wireless M-Bus Receivers (CMeX-serien) samt ABB elmätare utan att använda några kablar. Montera CMe2100 bredvid den andra enheten, med IR-gränssnitten för de två produkterna vända mot varandra. Innan du försöker använda IR-gränssnittet, se till att ta bort IR-skölden.

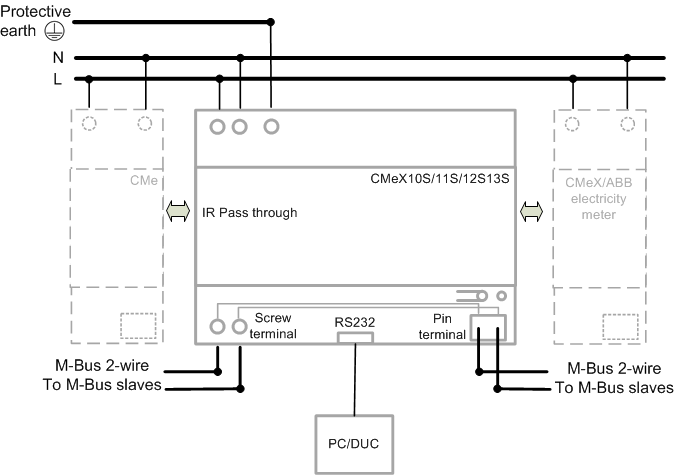

Välj RS232-gränssnittet för att använda CMeX10S,CMeX11S,CMeX12S, och CMeX13S som en M-Busmaster från RS232 till M-Bus 2-trådsgränssnitt.
Varning
Installationen ska utföras av en behörig elektriker eller annan fackman med erforderlig kunskap.
-
Anslut huvudströmförsörjningen till skruvplinten för strömförsörjningen N och strömförsörjningen L. Nätspänningen bör ligga i området 100-240 VAC, 50/60 Hz.
-
Anslut strömmen till en tydligt markerad och lättillgänglig strömbrytare för att säkerställa att produkten kan stängas av under servicearbete.
-
Om jordad signal finns, anslut till skruvplint för jord.
