Produktöversikt

Produktversioner

Tabell 277. Möjligheterna med varje produkt

Produktnamn

Kapabilitet

CMeX10

M-Busmaster för upp till 32 M-Busslavar med IR-gränssnitt

CMeX11

M-Busmaster för upp till 64 M-Busslavar med IR-gränssnitt

CMeX10S

M-Busmaster för upp till 32 M-Busslavar med IR-gränssnitt och RS232-gränssnitt

CMeX11S

M-Busmaster för upp till 64 M-Busslavar med IR-gränssnitt och RS232-gränssnitt

CMeX12S

M-Busmaster för upp till 128 M-Busslavar med IR-gränssnitt och RS232-gränssnitt

CMeX13S

M-Busmaster för upp till 256 M-Busslavar med IR-gränssnitt och RS232-gränssnitt

Applikationsbeskrivning

CMeX1xS-serien gör det möjligt att utöka din CMe-serie med upp till 256 extra M-Busslavar. CMeX1xS-serien har standard M-Bus över IR-kommunikation och har den unika IR Pass Through-funktionen, vilket gör produktserien utbyggbar. Den modulära och utbyggbara designen gör att kunden kan välja en lämplig nivå baserat på pris och funktionalitet.

CMeX10S, CMeX11S, CMeX12Soch CMeX13S lägger också till RS232-gränssnittet för användning med vilken standardiserad RS232-kommunikationsenhet som helst.

CMeX1xS-serien passar in i nästan alla typer av mätaruppsamlingssystem. Till exempel:

  • Med CMe-serien för att utöka din M-Busmaster för att hantera upp till 256 M-Busslavar

  • Fristående M-Busmaster från RS232 till M-Bus 2-ledare

  • Delad M-Bus 2-trådsbuss mellan två M-Busmastrar med galvanisk isolering med hjälp av IR-Pass Through

Funktioner

Ström på

När den är påslagen har serieprodukten CMeX10 en intern starttid innan produkten kan användas. Starttiden beror på antalet M-Busslavar som är anslutna till bussen. Den maximala uppstartstiden är cirka 10 sekunder. Under start lyser ERR-lampan (röd) permanent.

Normal drift/tomgång

I normal drift är ERR LED (röd) släckt och PWR LED (grön) lyser. Under normal kommunikation blinkar TX LED när kommunikation sker från DTE till M-Bus 2-trådsbussen, och vice versa på RX LED när M-Bus slavenheter sänder data tillbaka till DTE.

Ljuskollisionsdetektering (25 mA till 500 mA)

När produkten upptäcker en lätt slavkollision, det vill säga under sekundäradressering, skickar produkten en breaksignal på 45 ms på M-Bus 2-trådsbussen och till höger IR-gränssnitt. Produkten skickar också en breaksignal (45 ms), skräptecken (200 ms) och en breaksignal (45 ms) igen till DTE (vänster IR-gränssnitt och RS232-gränssnitt). Denna procedur gör det möjligt att upptäcka slavkollisioner i DTE även om den använda bäraren inte stöder breaksignalering, det vill säga TCP/IP-kommunikation.

Detektering av tung kollision och kortslutning (>500 mA)

När produkten upptäcker en kraftig kollision, det vill säga under sekundäradressering eller kortslutning av bussen, kommer produkten att stänga av bussen i 0,5 sekunder. Produkten skickar även en breaksignal på 45 ms till höger IR-gränssnitt och en breaksignal (45 ms), skräptecken (200 ms) och en breaksignal (45 ms) igen till DTE (vänster IR-gränssnitt och RS232-gränssnitt).

Hög tomgångsström

När M-Bus 2-trådsbussen är i viloläge och viloströmmen är för hög (beroende på CMeX10-seriemodell), kommer produkten att stänga av M-Bus 2-trådsgränssnittet och starta om. ERR-lampan (röd) kommer att lysa permanent under detta tillstånd. Denna procedur kommer att fortsätta tills tomgångsströmmen är inom acceptabel nivå för CMeX10-seriemodellen.

Översikt

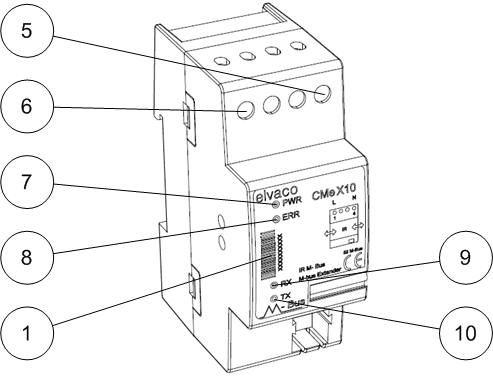

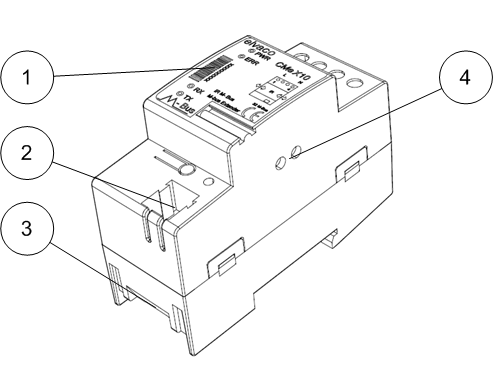

CMeX10,CMeX11

  1. Serienummer

  2. M-Bus out

  3. Lås till DIN-skena

  4. IR-gränssnitt

  5. Strömförsörjning N

  6. Strömförsörjning L

  7. Power LED (grön)

  8. Fel LED (röd)

  9. Serienummer

  10. RX LED (gul)

  11. TX LED (gul)

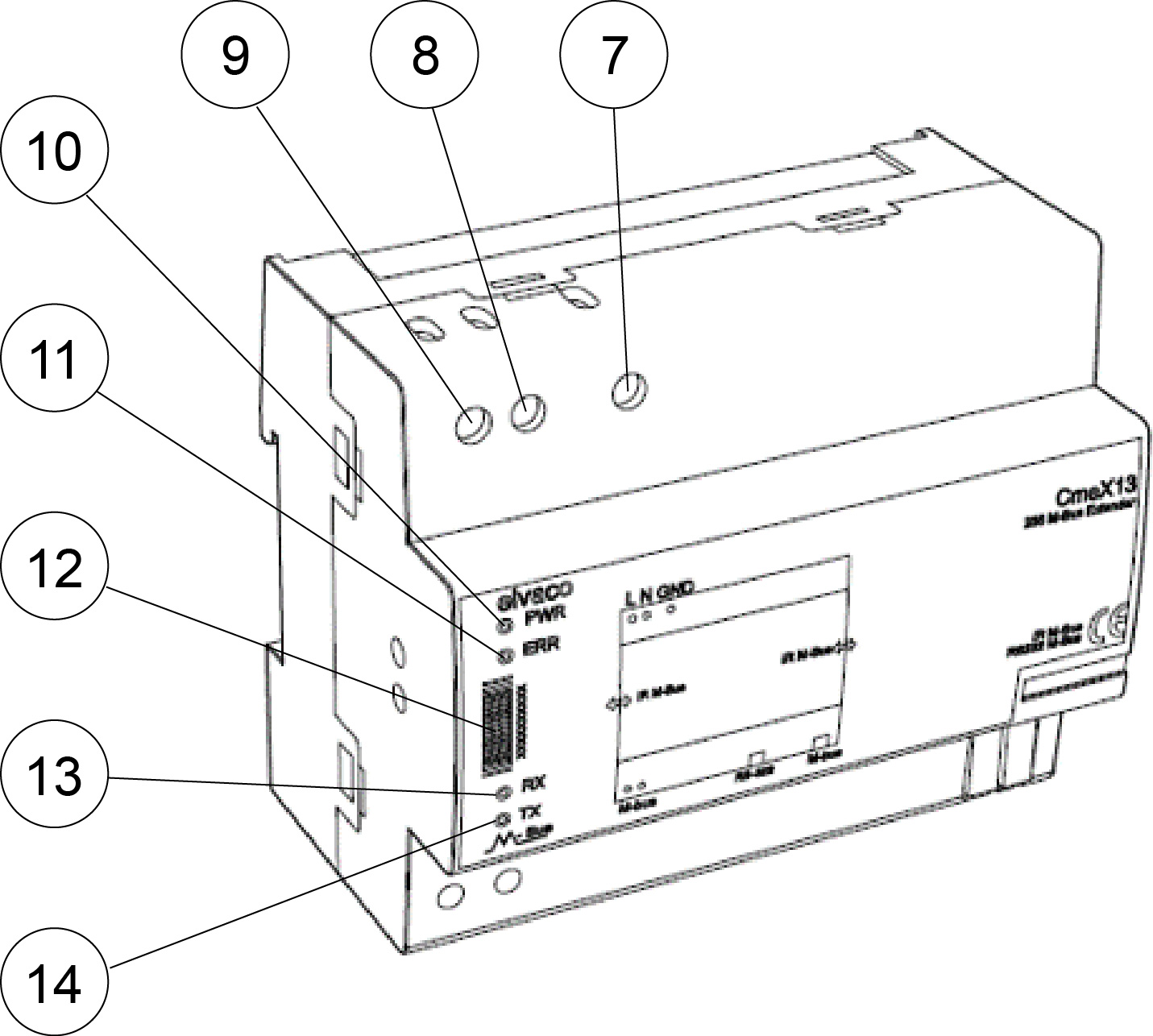

CMeX10S, CMeX11S, CMeX12S, CMeX13S

  1. M-Bus out

  2. M-Bus out

  3. RS232 i

  4. Lås till DIN-skena

  5. IR-gränssnitt

  6. M-Bus out

  7. Jordad

  8. Strömförsörjning N

  9. Strömförsörjning L

  10. Power LED (grön)

  11. Fel LED (röd)

  12. Serienummer

  13. RX LED (gul)

  14. TX LED (gul)

LED-indikeringar

Tabell 278. PWR LED (grön) indikerar nätspänning

Läge

Beskrivning

Visuell

Permanent på

Nätström ansluten

Permanent avstängd

Ingen nätström ansluten

Tabell 279. ERR LED (röd) indikerar M-Bus 2-tråds busstatus

Läge

Beskrivning

Visuell

Permanent på

Kortslutning av M-Busslingan

Permanent avstängd

Normalläge, viloläge

Kort blinkning varje sekund

Inga M-Busslavar anslutna

Blinkar i en sekund

M-Busslavkollision

Tabell 280. RX LED (gul) indikerar kommunikation från M-Bus slav till DTE

Läge

Beskrivning

Visuell

På/blinkar

M-Busslav sänder data

Av

M-Busslaven sänder inte data

Tabell 281. TX LED (gul) indikerar kommunikation från DTE till M-Busslavar

Läge

Beskrivning

Visuell

På/blinkar

DTE sänder data

Av

DTE överför inte data
