Produktöversikt

Applikationsbeskrivning

CMe3000är en fristående, DIN-monterad TCP/IP-utrustning med M-Busprotokoll, avsedd att läsa värden från alla typer av mätare som stöder M-Busprotokollet.

CMe3000 passar i nästan alla typer av mätaruppsamlingssystem. Till exempel:

  • Fjärravläsning av en M-Buskompatibel elmätare

  • Fjärravläsning av en kombination av mätartyper på ett enda bussystem, såsom M-Buskompatibla vattenmätare, elmätare och värmemätare

Funktioner

  • Transparent TCP/IP-kommunikation för att läsa mätvärden från valfri ABB-elmätare med IR-gränssnitt

  • Transparent TCP/IP-kommunikation för att läsa mätvärden från valfri mätare enligt standard M-Busprotokoll

  • Anslut upp till 8 M-Bus slavenheter

    • Expansionsmodulserien CMeX möjliggör extra anslutna M-Bus slavenheter som använder IR-gränssnitt

  • Fjärruppdaterbar applikation med internt webbgränssnitt

Översikt

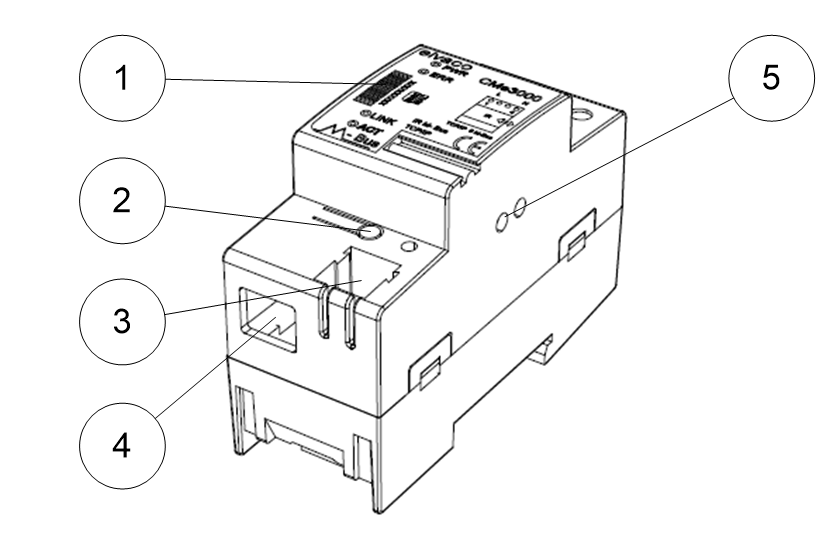

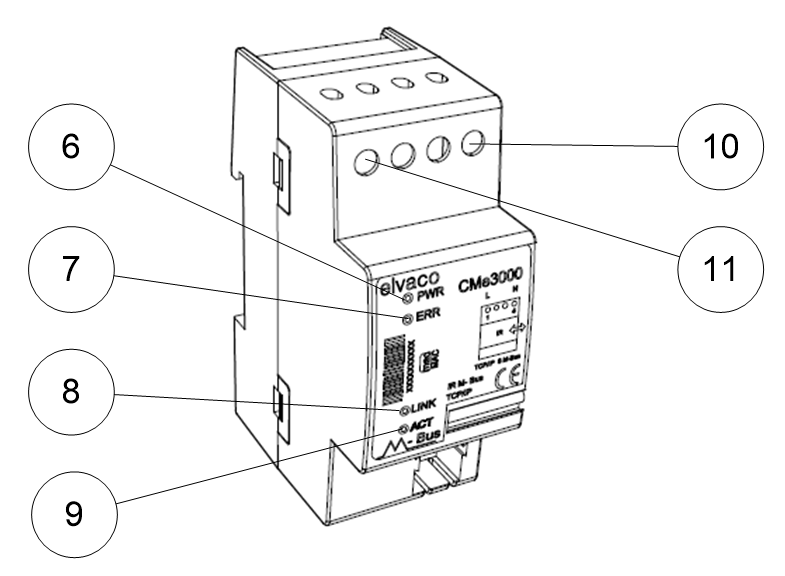

Knappar och indikatorer

  1. Serienummer

  2. Knapp

  3. M-Buskontakt

  4. Ethernet RJ45-kontakt

  5. M-Bus IR gränssnitt

  6. Power LED (grön)

  7. Fel LED (röd)

  8. Nätverks-LED (gul)

  9. Aktivitets-LED (gul)

  10. Strömförsörjning N

  11. Strömförsörjning L

LED-indikeringar

Produkten har fyra LED-lampor. Den röda LED-indikatorn indikerar M-Busfel eller kollision, den gröna LED-indikatorn visar nätanslutning och de gula LED-lamporna indikerar aktuell TCP/IP-aktivitet och status.

Tabell 77. ERR Röd LED

Läge

Beskrivning

Visuell

Permanent på

Kortslutning på M-Bus 2-trådsbussen

Tabell 78. PWR Grön LED

Läge

Beskrivning

Visuell

Permanent på

Normal drift

Av

Ingen strömförsörjning

Tabell 79. LINK Gul LED

Läge

Beskrivning

Visuell

Av

Produkten är inte ansluten till ett aktivt nätverk

Permanent på

Produkten är ansluten till ett nätverk

Tabell 80. ACT Gul LED-indkator

Läge

Beskrivning

Visuell

Av

Ingen kommunikation pågår

Blinkande

Kommunikation pågår i nätverket

Fabriksinställningar

Tabell 81. Fabriksinställningar

Namn

Värde

BOOTP-klient

Av

DHCP-klient

På (IP-adress, standardgateway, värdnamn, domän, DNS från DHCP)

Ethernet-hastighet

Automatisk

Ethernet Duplex

Automatisk

M-Bus TCP/IP-server

Aktiverad

M-Bus TCP/IP-port

10001

M-Bus TCP/IP-server Keep Alive

45 s

M-Bus TCP/IP-server kopplar bort timeout

10 s

M-Bus seriell lokal baud rate

2400 bit/s

Användarnamn för internt webbgränssnitt

administration

Lösenord för internt webbgränssnitt

administration
