Installation

Montage des Zähler-Konnektivitätsmoduls

Vor dem Einbau in einen Diehl SHARKY 775- oder Diehl SCYLAR 548-Zähler wird empfohlen, zuerst die SIM-Karte einzusetzen.

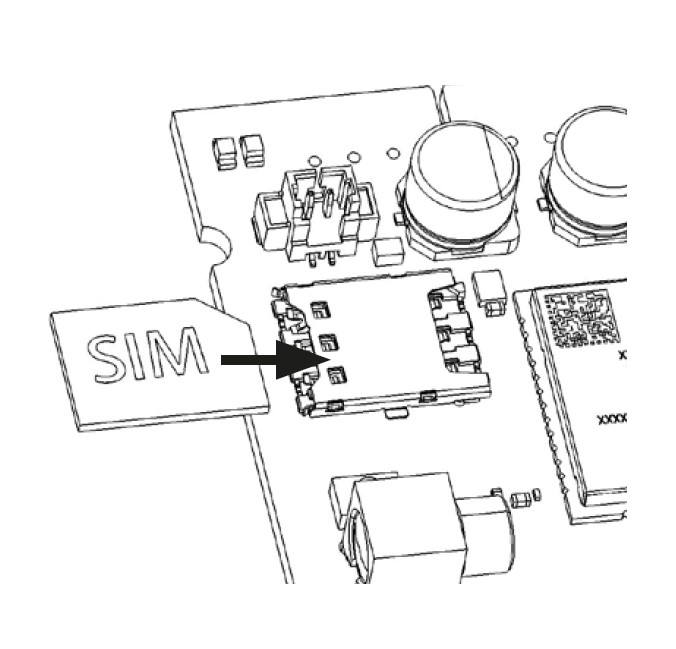

  1. Schieben Sie eine SIM-Karte (Größe: Nano) in den SIM-Kartenhalter.


    Montage der SIM-Karte

  2. Öffnen Sie nach dem Einsetzen der SIM-Karte das Zählergehäuse.

Setzen Sie das Modul nach dem Einsetzen der SIM-Karte gemäß der folgenden Anleitung in einen Diehl SHARKY 775- oder Diehl SCYLAR 548-Zähler ein.

  1. Öffnen Sie das Zählergehäuse mithilfe der beiden Klappen an den kurzen Seiten des Zählers.

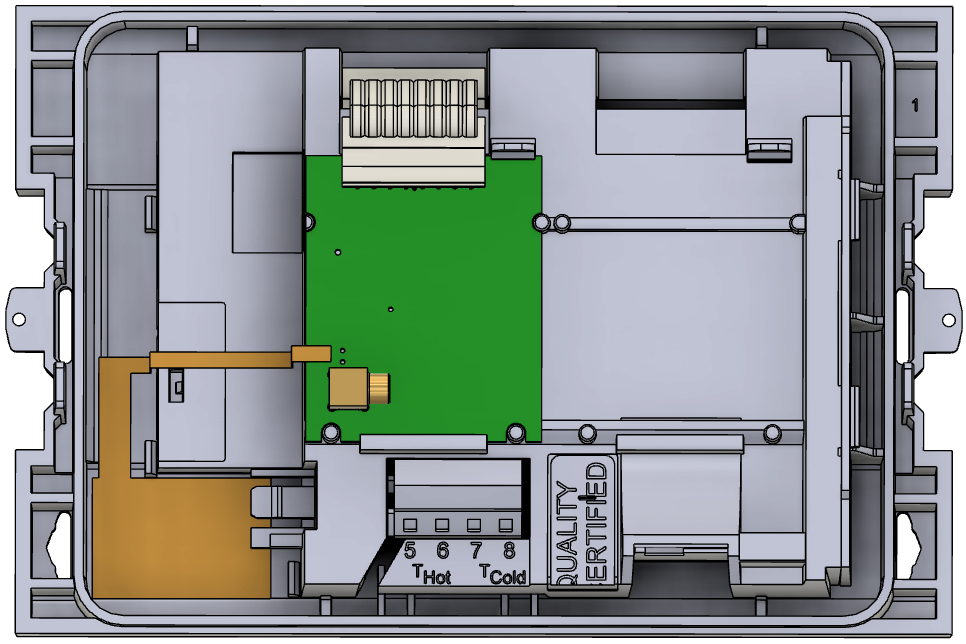

  2. Schließen Sie das Zählerschnittstellenkabel an Zählersteckplatz 1 an (siehe Abbildung unten).

  3. Setzen Sie das Modul in Zählersteckplatz 1 ein (siehe Abbildung unten). Die Führungsstifte erleichtern die richtige Positionierung des Moduls.

    Anmerkung

    Um die NFC-Antenne korrekt ausrichten zu können, kann nur der Zählerslot 1 genutzt werden.

  4. Schließen Sie die NFC-Antenne an das Modul an, sofern sie nicht bereits angeschlossen ist. Entfernen Sie die Schutzfolie über der Klebefläche auf der Rückseite der NFC-Antenne.

    Tipp

    Nach dem Anschließen der Antenne und dem Entfernen der Schutzfolie wird empfohlen, zuerst den größeren Teil zu positionieren und anschließend den dünnen Teil der Antenne anzudrücken.

  5. Schließen Sie das Zählerschnittstellenkabel an das Modul an.

  6. Schließen Sie die ausgewählte Antenne an den MCX-Anschluss an.

    Anmerkung

    In den folgenden Abschnitten wird beschrieben, wie eine interne oder externe Antenne angeschlossen wird. Schließen Sie die Antenne an, bevor Sie die Stromversorgung anschließen und den Deckel schließen.

  7. Schließen Sie den Stromversorgungsstecker an das Modul an.

  8. Schließen Sie das Zählergehäuse.


Achtung

Es handelt sich um ein elektrostatisch empfindliches Produkt. Beachten Sie beim Einbau des Produkts die erforderlichen ESD-Schutzmaßnahmen.

Anschließen der Batterie

Falls noch nicht am Zähler montiert, siehe Diehl Meterings Montageanleitung für externe Batteriepacks. Wenn der Akkupack ordnungsgemäß neben dem Zähler montiert wurde, schließen Sie das Stromkabel des Akkus an den Stromanschluss von CMi6160 an.

Anschluss der Antenne

Verwendung der internen Antenne

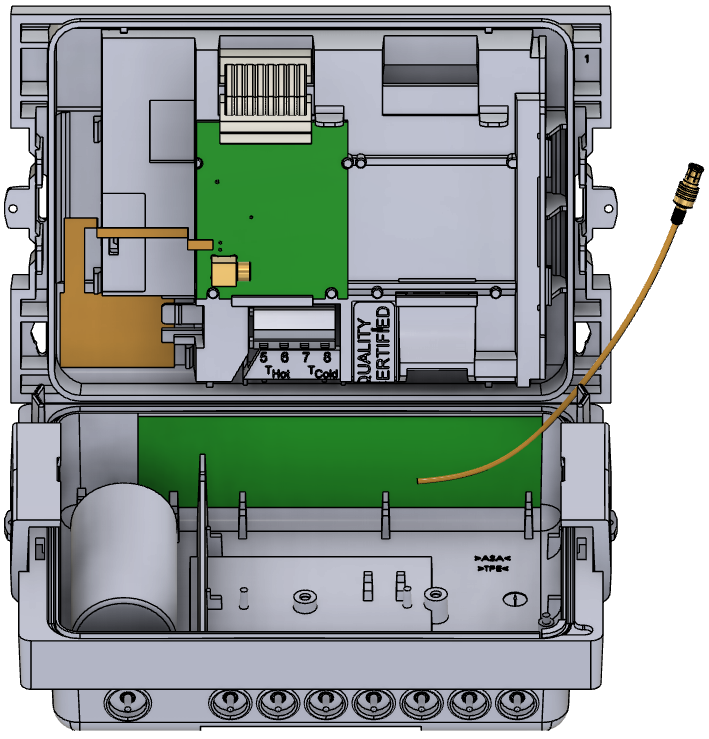

  1. Setzen Sie die Antenne gemäß der folgenden Abbildung in das Zählergehäuse ein.


  2. Schließen Sie das Antennenkabel an den MCX-Antennenanschluss des Moduls an.

    Anmerkung

    Achten Sie darauf, dass das Antennenkabel beim Schließen des Deckels nicht eingeklemmt wird.

Verwendung der externen Antenne

  1. Bringen Sie eine Öffnung in der Gummitülle oder Dichtung an und führen Sie den MCX-Stecker hindurch. Stellen Sie sicher, dass sich der dickere Teil des Antennenkabels innerhalb der Tülle befindet.

  2. Schließen Sie das Antennenkabel an den MCX-Antennenanschluss des Moduls an.

    Achtung

    Montieren Sie die Antenne mindestens 0.5 m vom Zähler entfernt, damit der Zähler und die angeschlossenen Kabel nicht gestört werden.

Aktivierung des Moduls

Bei der Lieferung ist das Modul in den inaktiven Modus geschaltet. Das heißt, dass das Modul keine Nachrichten überträgt. Das Modul kann auf eine der folgenden Arten aktiviert werden:

Über die Funktion Aktivierung bei Durchfluss

  1. Stellen Sie sicher, dass die Funktion Automatic activation at flow im Modul aktiviert ist. Prüfen Sie mit der Elvaco OTC App, ob die richtige Konfiguration angewendet wurde. Hierfür muss Power mode auf Standby eingestellt sein.

  2. Sobald der Zähler einen ausreichenden Wasserdurchfluss registriert hat, wird das Modul aktiviert und beginnt mit der Übertragung von Zählerdaten. Das Modul prüft stündlich, ob ein ausreichender Wasserdurchfluss vorliegt.

Anmerkung

Ein ausreichender Wasserdurchfluss liegt vor, wenn der Zähler 3 Stunden lang einen kontinuierlichen Wasserdurchfluss registriert hat.

Über den Modultaster

  1. Drücken Sie vorsichtig mindestens fünf Sekunden lang die Drucktaste des Geräts.

  2. Lassen Sie die Taste los, wenn die grüne LED aufleuchtet.

  3. Warten Sie bis zu 10 Sekunden, bis das Modul gestartet ist.

Das Modul zeigt den Start an, indem die roten und grünen LEDs eine Sekunde lang blinken.

Über die Elvaco OTC-App

  1. Öffnen Sie die Elvaco OTC-App (verfügbar für Android und iOS).

  2. Scannen Sie das Gerät (stellen Sie sicher, dass NFC am Telefon aktiviert ist).

  3. Gehen Sie zu Apply mode.

  4. Stellen Sie den Energiemodus auf Active.

  5. Wählen Sie Apply settings.

  6. Scannen Sie das Gerät erneut, um die neuen Einstellungen anzuwenden.

    Um zu prüfen, ob das Gerät aktiviert wurde, öffnen Sie Inspect, scannen Sie das Gerät und stellen Sie sicher, dass Power mode auf Active eingestellt ist.

Tipp

Die NFC-Antenne befindet sich bei geschlossenem Zähler und mit dem Display zu Ihnen gewandt in der oberen linken Ecke des Zählers.

Verbindung mit dem Netzwerk

Nach der Aktivierung verbindet sich das Modul automatisch mit dem NB-IoT-Netzwerk. Eine erfolgreiche Verbindung wird dadurch angezeigt, dass die grüne LED 8 Sekunden lang leuchtet. Anschließend wird automatisch eine Zählerauslesung gesendet.

Wenn die Verbindung fehlschlägt, versucht das Modul automatisch erneut, eine Verbindung herzustellen. Ein manueller Verbindungsversuch kann über die Drucktaste oder die Elvaco OTC App ausgelöst werden.

LED indication_network_join_NBIot_.png

LED-Anzeigen, Netzwerkverbindung
