Installation

Montage des Produkts

  • Montieren Sie den Sensor an der Wand, indem Sie die Löcher auf der Rückseite des Sensorgehäuses verwenden. Vermeiden Sie die Verwendung der im folgenden Bild durchgestrichenen Löcher.

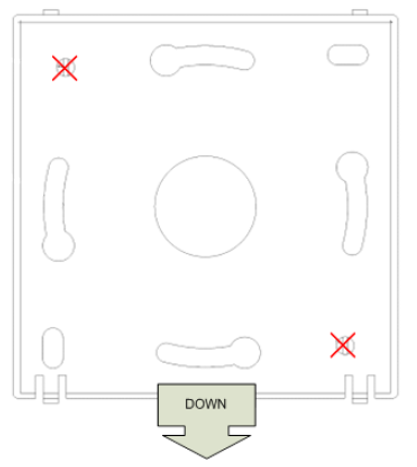

    Mounting instruction

    Montageanleitung

Achtung

Montieren Sie das Gerät nicht in der Nähe zusätzlicher Wärmequellen, z. B. Küchenherd, oder an Stellen mit direkter Sonneneinstrahlung.

Achtung

Montieren Sie das Gerät mit mind. 1,5 m Abstand vom Boden und mind. 1 m Abstand vom nächsten Heizkörper.

Achtung

Montieren Sie das Gerät nicht an einer Außenwand oder in Türnähe. Achten Sie bei Montage des Geräts über einer Leerrohröffnung darauf, das Rohr abzudichten, um ungünstige Luftströmungen zu vermeiden.

Demontage des Sensors

  • Führen Sie das Ende eines Schraubendrehers vorsichtig in den oberen Teil eines der Löcher auf der Oberseite des Gehäuses ein, wie in der folgenden Abbildung dargestellt.

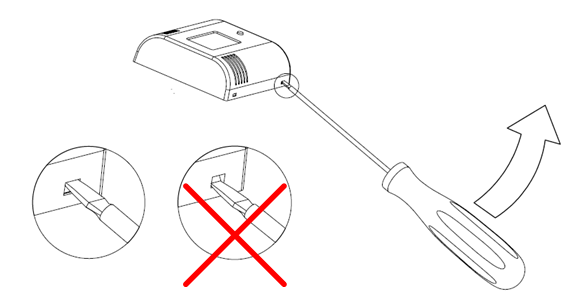

    CMa10/11_demounting_.png

    Demontageanleitung

Aktivieren des Sensors

CMa10w/CMa11w wird im inaktiven Modus geliefert, um die Akkulaufzeit zu verlängern. Das Produkt muss aktiviert werden, damit es Daten übermitteln kann. CMa10w/CMa11w kann im unverschlüsselten Betrieb (alle Daten werden unverschlüsselt übertragen) oder im verschlüsselten Betrieb (alle Daten werden verschlüsselt übertragen) aktiviert werden.

Anmerkung

Überprüfen Sie, dass das Gerät aktiviert wurde, indem Sie auf SW1 drücken. Falls das Produkt im verschlüsselten Modus aktiviert wurde, blinkt die LED-Leuchte (4) fünfmal. Wenn es im unverschlüsselten Modus aktiviert wurde, blinkt die LED einmal.

Aktivieren Sie den Sensor im unverschlüsselten Betrieb

  1. Halten Sie den Knopf SW1 6–10 Sekunden lang gedrückt, bis die LED-Leuchte schnell blinkt.

  2. Lassen Sie den Knopf SW1 los.

  3. Das Produkt sendet unverschlüsselte Wireless M-Bus-Telegramme (SND_NR) im T1-Modus einmal alle 6 Minuten.

Aktivieren Sie den Sensor im verschlüsselten Betrieb

  1. Halten Sie SW1 mind. 13 Sekunden lang gedrückt, bis die LED-Leuchte langsam blinkt.

  2. Lassen Sie den Knopf SW1 los.

  3. Das Produkt sendet verschlüsselte Wireless M-Bus-Telegramme (SND_NR) im T1-Modus einmal alle 6 Minuten.

Die Daten werden mit einem 128-Bit-AES-Algorithmus verschlüsselt.

Anmerkung

Der Verschlüsselungsschlüssel muss dem empfangenden System bekannt sein, um eingehende Daten zu entschlüsseln. Der 128-Bit-AES-Schlüssel kann auf Wunsch von Elvaco bereitgestellt werden.

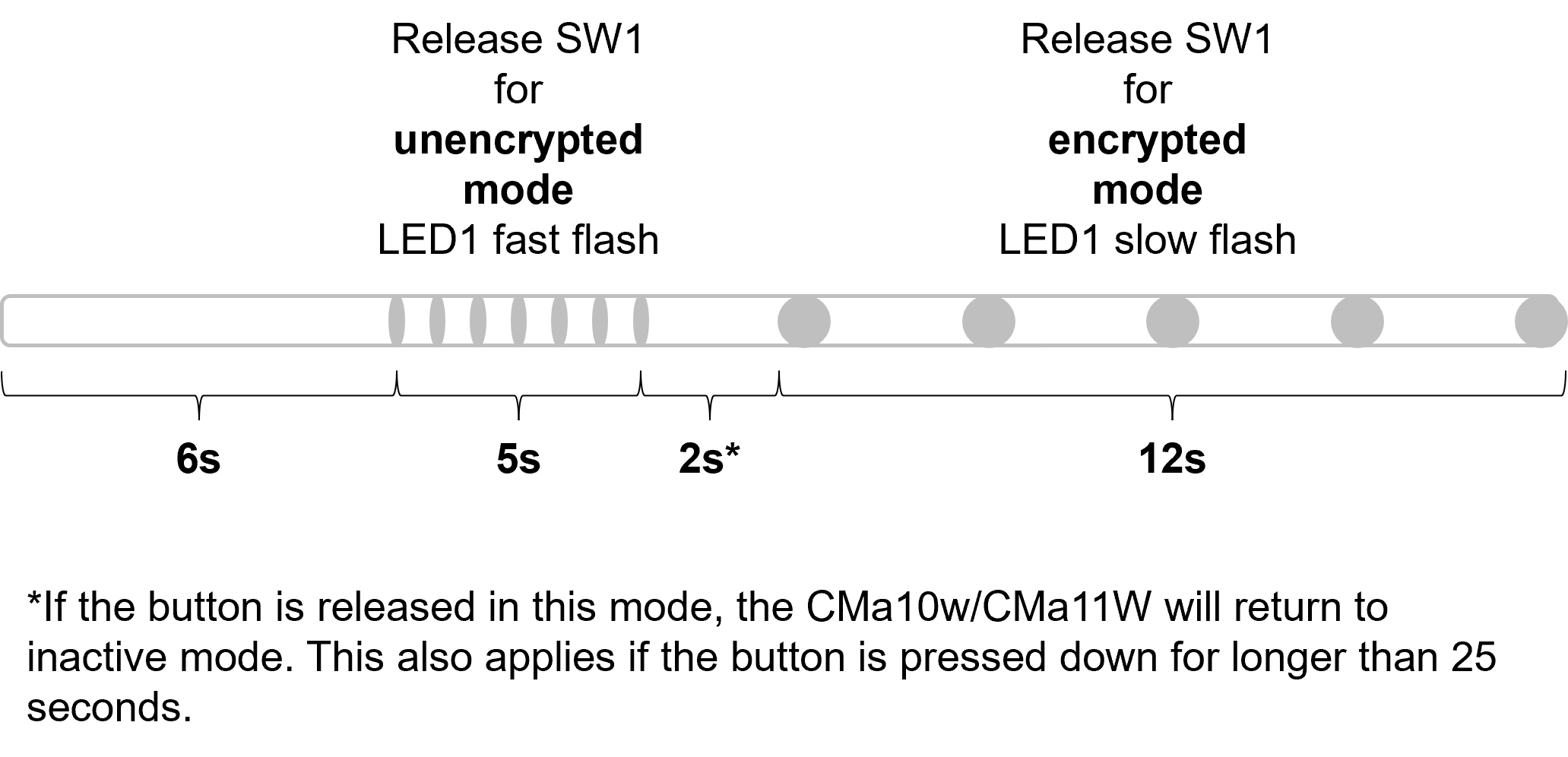

Aktivierung des verschlüsselten/unverschlüsselten Betriebs
