Installation

Montage des Produkts

  1. Wählen Sie einen wetterfesten Montageort für das Produkt, um zu vermeiden, dass direkte Sonneneinstrahlung oder Regen die Sensoren beeinträchtigen.

  2. Montieren Sie das Produkt gerade, vertikal und horizontal mit dem Sensorrohr nach unten.

  3. Verwenden Sie die Löcher für die Wandmontage.

Anmerkung

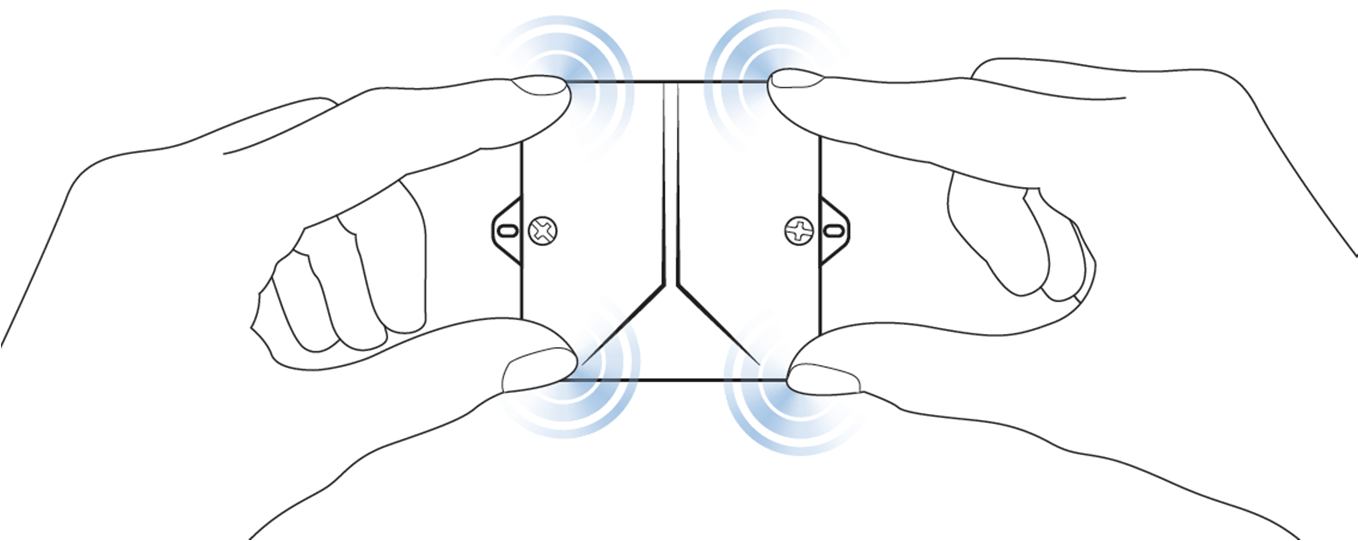

Um eine korrekte Abdichtung beim Zusammenbau des Deckels zu gewährleisten, fixieren Sie den Deckel zunächst, indem Sie alle vier Ecken fest andrücken.


Die beiden Schrauben dienen dazu, den Deckel zu sichern, sobald er sich in Position befindet. Verwenden Sie die Schrauben nicht, um den Deckel in Position zu bringen!

Verbinden mit kabellosem M-Bus

Das Produkt wird mit ausgeschaltetem Funk geliefert.

  • Schalten Sie den Funk während der Installation manuell ein.

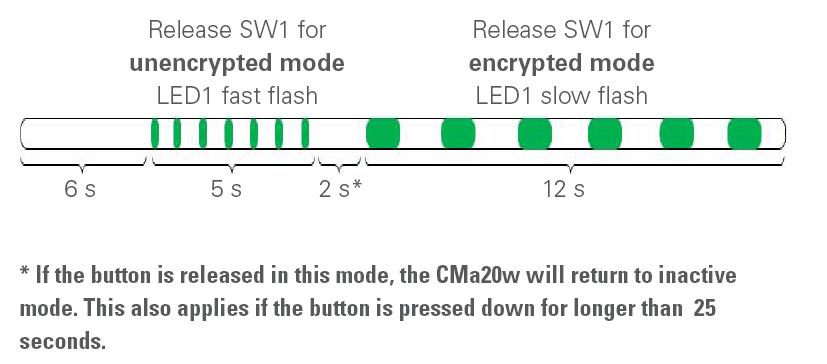

Aktivieren des Sensors

Die Auswahl zwischen unverschlüsseltem und verschlüsseltem Modus wird bei der Aktivierung des Produkts während der Installation getroffen. Teilen Sie Ihrem Projektleiter mit, welcher Betriebsmodus in Ihrem Projekt verwendet wird.

Aktivieren Sie den Sensor im unverschlüsselten Betrieb

Die Zählerdaten werden unverschlüsselt gesendet, und zum Entschlüsseln der Daten ist kein Verschlüsselungsschlüssel erforderlich.

  1. Halten Sie die Taste 5–10 Sekunden lang gedrückt, bis die LED1-Leuchte schnell blinkt.

  2. Taste loslassen.

    Das Produkt ist nun aktiviert und beginnt, unverschlüsselte Telegramme zu senden.

Aktivieren Sie den Sensor im verschlüsselten Betrieb

Die Zählerdaten werden verschlüsselt gesendet, und der Verschlüsselungsschlüssel wird zur Entschlüsselung der Daten benötigt.

  1. Halten Sie die Taste für 10–22 Sekunden gedrückt, bis LED1 langsam blinkt.

  2. Taste loslassen.

    Das Produkt ist nun aktiviert und beginnt, verschlüsselte Telegramme zu senden.


LED-Anzeigen für die Produktaktivierung

Anmerkung

Vergewissern Sie sich, dass das Produkt durch Drücken der Taste während des normalen Betriebs aktiviert wird. Falls das Produkt im unverschlüsselten Betrieb aktiviert wurde, blinkt die LED-Leuchte fünfmal kurz. Wenn das Produkt im verschlüsselten Modus aktiviert ist, leuchtet die LED 1 Sekunde lang.

Anmerkung

In den ersten 24 Stunden nach der Aktivierung ist es möglich, den Verschlüsselungsmodus zwischen verschlüsselt und unverschlüsselt zu wechseln.
