Installation

Montage des Produkts

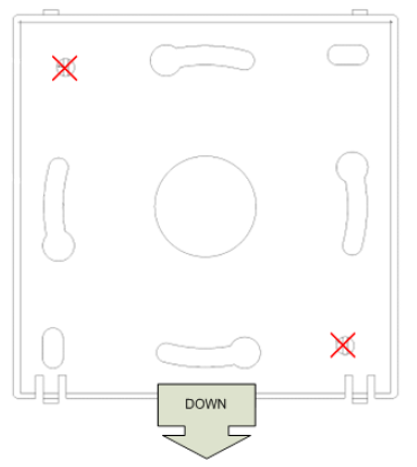

  • Montieren Sie den Sensor an der Wand, indem Sie die Löcher auf der Rückseite des Sensorgehäuses verwenden. Vermeiden Sie die Verwendung der im folgenden Bild durchgestrichenen Löcher.

    Mounting instruction

    Montageanleitung

Achtung

Montieren Sie das Gerät nicht in der Nähe zusätzlicher Wärmequellen, z. B. Küchenherd, oder an Stellen mit direkter Sonneneinstrahlung.

Achtung

Montieren Sie das Gerät mit mind. 1,5 m Abstand vom Boden und mind. 1 m Abstand vom nächsten Heizkörper.

Achtung

Montieren Sie das Gerät nicht an einer Außenwand oder in Türnähe. Achten Sie bei Montage des Geräts über einer Leerrohröffnung darauf, das Rohr abzudichten, um ungünstige Luftströmungen zu vermeiden.

Demontage des Sensors

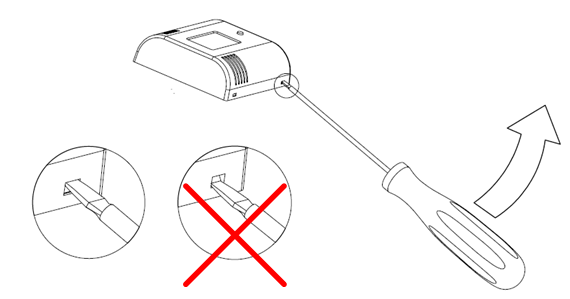

  • Führen Sie das Ende eines Schraubendrehers vorsichtig in den oberen Teil eines der Löcher auf der Oberseite des Gehäuses ein, wie in der folgenden Abbildung dargestellt.

    CMa10/11_demounting_.png

    Demontageanleitung

Aktivieren des Sensors

CMa12w wird im inaktiven Betrieb ausgeliefert, was bedeutet, dass das Produkt keine Aufgaben ausführt, um die Batterie zu schonen. Das Produkt muss aktiviert werden, damit es Daten übermitteln kann. CMa12w kann im unverschlüsselten Modus (alle Daten werden unverschlüsselt übertragen) oder im verschlüsselten Modus (alle Daten werden verschlüsselt übertragen) aktiviert werden.

Anmerkung

Überprüfen Sie, dass das Gerät aktiviert wurde, indem Sie auf SW1 drücken. Falls das Produkt im verschlüsselten Betrieb aktiviert wurde, blinkt die LED-Leuchte (2) fünfmal. Wenn es im unverschlüsselten Modus aktiviert wurde, blinkt die LED einmal.

Aktivieren Sie den Sensor im unverschlüsselten Betrieb

  1. Halten Sie den Knopf SW1 6–10 Sekunden lang gedrückt, bis die LED-Leuchte schnell blinkt.

  2. Lassen Sie den Knopf SW1 los.

  3. Das Produkt sendet unverschlüsselte drahtlose M-Bus-Telegramme (SND_NR) im C1-Modus einmal alle 180 Sekunden.

Aktivieren Sie den Sensor im verschlüsselten Betrieb

  1. Halten Sie SW1 mind. 13 Sekunden lang gedrückt, bis die LED-Leuchte langsam blinkt.

  2. Lassen Sie den Knopf SW1 los.

  3. Das Produkt sendet verschlüsselte drahtlose M-Bus-Telegramme (SND_NR) im C1-Modus, die Sensordaten und den Produkt-/Batteriestatus enthalten einmal alle 180 Sekunden.

Die Verschlüsselung erfolgt mit einem 128-Bit-AES-Algorithmus.

Anmerkung

Der Verschlüsselungsschlüssel muss dem empfangenden System bekannt sein, um eingehende Daten zu entschlüsseln. Der 128-Bit-AES-Schlüssel kann auf Wunsch von Elvaco bereitgestellt werden.

Anmerkung

Wenn das Produkt aktiviert wurde, kann der Verschlüsselungsmodus nicht geändert werden.

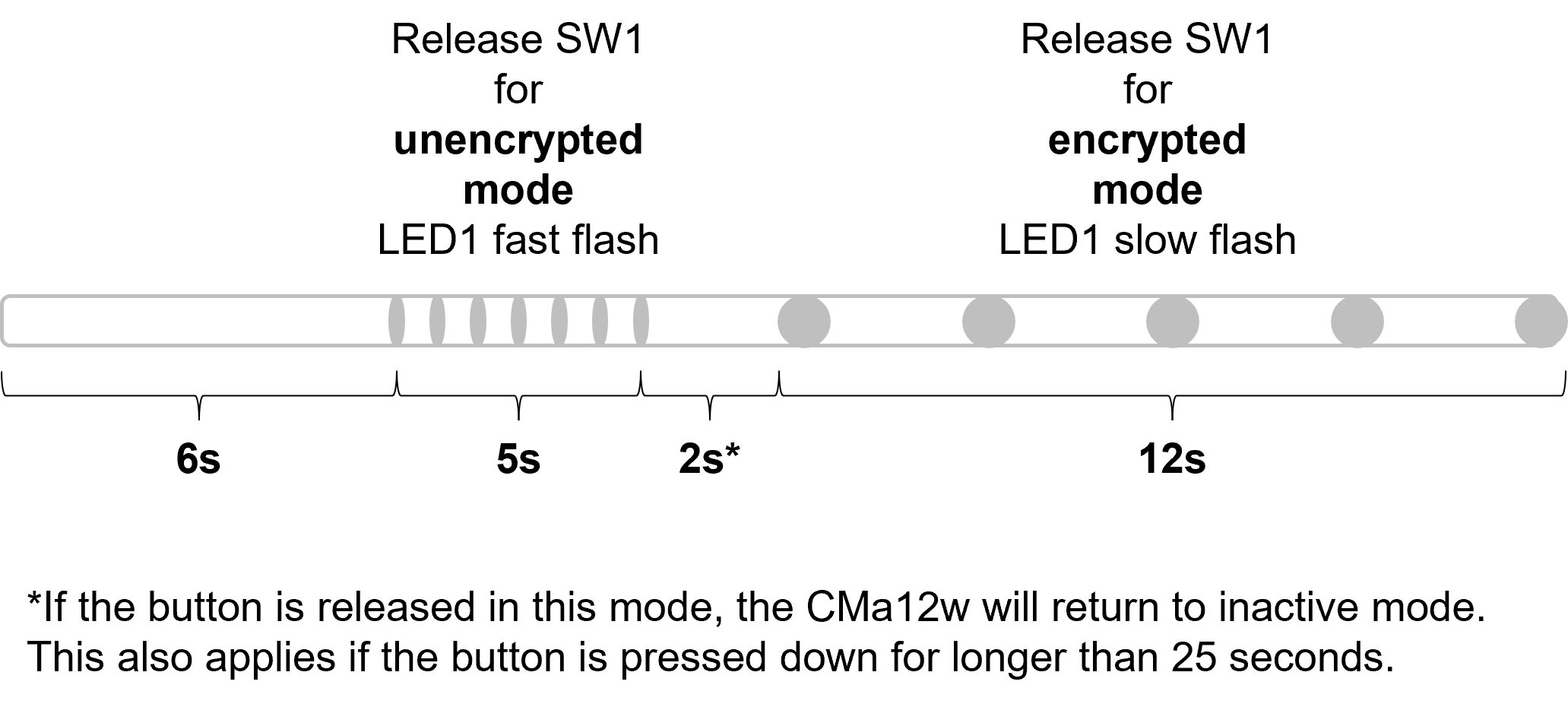

Aktivierung des verschlüsselten/unverschlüsselten Betriebs
