Installation

Montage des Produkts

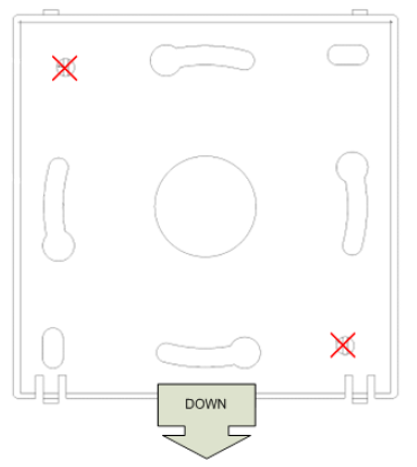

Montieren Sie den Sensor an der Wand, indem Sie die Löcher auf der Rückseite des Sensorgehäuses verwenden. Vermeiden Sie die Verwendung der im folgenden Bild durchgestrichenen Löcher.

Montageanleitung

Achtung

Montieren Sie das Gerät nicht in der Nähe zusätzlicher Wärmequellen, z. B. Küchenherd, oder an Stellen mit direkter Sonneneinstrahlung.

Achtung

Montieren Sie das Gerät mit mind. 1,5 m Abstand vom Boden und mind. 1 m Abstand vom nächsten Heizkörper.

Achtung

Montieren Sie das Gerät nicht an einer Außenwand oder in Türnähe. Achten Sie bei Montage des Geräts über einer Leerrohröffnung darauf, das Rohr abzudichten, um ungünstige Luftströmungen zu vermeiden.

Demontage des Sensors

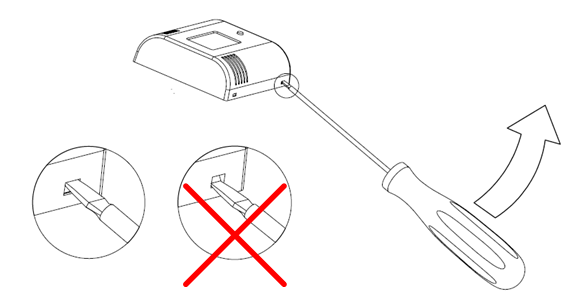

Führen Sie das Ende eines Schraubendrehers vorsichtig in den oberen Teil eines der Löcher auf der Oberseite des Gehäuses ein, wie in der folgenden Abbildung dargestellt.

Demontageanleitung

Anschließen des Sensors an den M-Bus

Der M-Bus ist ein Multidrop-2-Drahtbus ohne Polarität.

Schließen Sie den Sensor an ein M-Bus-Primärgerät mit einem Kabel mit einer Querschnittsfläche von 0,25-1,5 mm² an, z. B. mit einem Standardtelefonkabel (EKKX 2 × 2 × 0,25).
Nehmen Sie die Gehäuserückwand ab.
Schieben und halten Sie den M-Bus-Anschluss nach links.
Verbinden Sie die beiden Drähte.
Schieben Sie die Klemme wieder in ihre Position.

Anmerkung

Jeder Sensor muss eine eindeutige Adresse (Primär- oder Sekundäradresse je nach eingestellter Adressierungsart) verwenden.

Achtung

Stellen Sie sicher, dass Sie die Spannungspegel am M-Bus-Anschluss messen, um zu überprüfen, ob das M-Bus-Primärgerät ordnungsgemäß angeschlossen wurde. Die Spannung muss im Bereich von 21–42 VDC liegen.
