Anschluss des Netzteils

Warnung

Die Installation muss von einem qualifizierten Elektriker oder einer anderen Person mit den erforderlichen Fachkenntnissen durchgeführt werden.

Achtung

Die Stromversorgung muss mit einem 10 A-Schutzschalter der Charakteristik „C“ oder mit einer trägen Sicherung geschützt werden.

  1. Entfernen Sie die obere Abdeckung des Landis+Gyr UH50/UC50-Gehäuses.

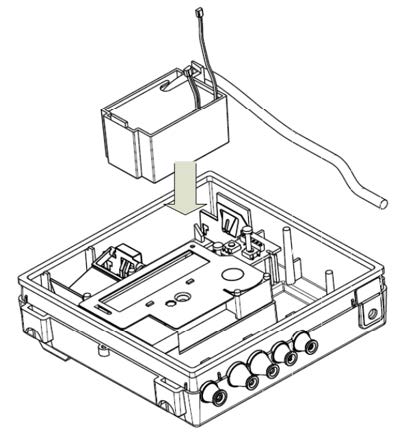

  2. Nehmen Sie das Netzteil und drücken Sie es vorsichtig in Position.

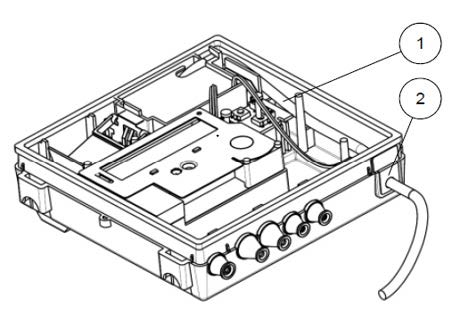

  3. Wenn das Netzteil in die richtige Position gebracht wurde, befestigen Sie das Netzkabel (1).

  4. Entfernen Sie das Kunststoffsiegel, um eine Öffnung (2) im Landis+Gyr UH50/UC50-Gehäuse zu schaffen, und führen Sie das Netzkabel durch diese Öffnung.

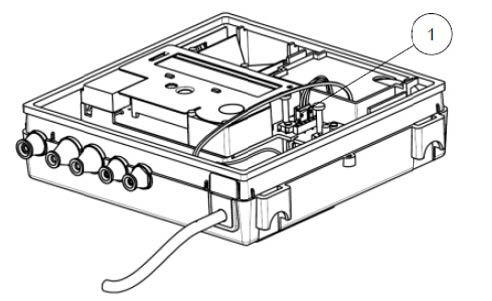

  5. Verbinden Sie den Landis+Gyr UH50-Stromanschluss (1) mit dem Bordanschluss.


  6. Schneiden Sie das Kabel auf die richtige Länge zu und verbinden Sie es mit einem Hauptstecker. Der Netzanschluss muss über einen deutlich gekennzeichneten und leicht zugänglichen Schalter (IEC 60947-1 und IEC 60947-3) erfolgen, um sicherzustellen, dass das Produkt bei Servicearbeiten abgeschaltet werden kann.
