Installation

Montage des Produkts

CMi4170 ist in einen Engelmann Sensostar-S3/S3C-Zähler eingebaut.

  1. Fassen Sie das Gerät an den Außenkanten an.

  2. Drücken Sie es vorsichtig in den Modulsteckplatz.

    • Achten Sie darauf, dass der Druckknopf (2) des Moduls nach oben zeigt.

    • Stellen Sie sicher, dass der Schnittstellenstecker des Zählers (1) zum Schnittstellenstecker des Moduls (3) passt.

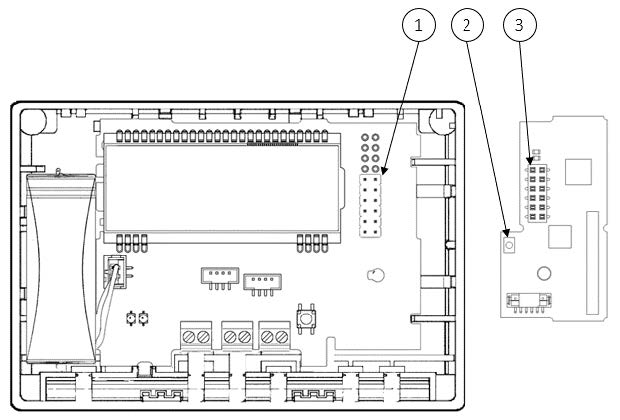

    Engelmann Sensostar (links), CMi4170 (rechts)

Aktivierung des Moduls

Bei der Lieferung ist CMi4170 in den passiven Modus geschaltet. Das heißt, dass das Modul keine Meldungen überträgt. Das Modul kann auf eine der folgenden Arten aktiviert werden:

Anmerkung

Bevor Sie das Modul aktivieren und versuchen, einem LoRaWAN®-Netzwerk beizutreten, stellen Sie sicher, dass der zu verwendende LoRaWAN®-Netzwerkserver mit den erforderlichen geräte- und sicherheitsbezogenen Informationen vorbereitet ist. Auf Sicherheitsschlüssel für Elvaco-Geräte kann in Elvaco EVO zugegriffen werden, Elvaco EVO Login.

Über den Modultaster

  1. Drücken Sie die Drucktaste des Moduls vorsichtig mindestens fünf Sekunden lang.

  2. Lassen Sie die Taste los, wenn die grüne LED aufleuchtet.

  3. Warten Sie bis zu 10 Sekunden lang.

Das Modul zeigt den Start an, indem die roten und grünen LEDs eine Sekunde lang blinken.

Über die Elvaco OTC-App

  1. Öffnen Sie die Elvaco OTC-App (verfügbar für Android und iOS).

  2. Scannen Sie das Gerät (stellen Sie sicher, dass NFC am Telefon aktiviert ist).

  3. Gehen Sie zu Apply mode.

  4. Stellen Sie den Energiemodus auf Active.

  5. Wählen Sie Apply settings.

  6. Scannen Sie das Gerät, um neue Einstellungen anzuwenden.

    Um zu überprüfen, ob es aktiviert wurde, gehen Sie zu Inspect, scannen Sie das Gerät und stellen Sie sicher, dass der Energiemodus auf Active gesetzt ist.

Tipp

Das NFC-Feld ist am einfachsten zugänglich, wenn das Telefon in der Mitte der Vorderseite platziert wird.

Über den Gerätemonitor

Unter dem Gerätemonitor verstehen wir das optische Konfigurationstool von Engelmann. Weitere Informationen finden Sie in der Engelmann-Dokumentation.

Über das Zählermenü

Siehe die Engelmann-Dokumentation.

Beitritt zum LoRaWAN®-Netz

Wenn das Produkt aktiviert ist, versucht es, dem LoRaWAN®-Netz in der folgenden Reihenfolge beizutreten:

  1. Rote LED - Blinkt einmal

  2. Grüne und rote LED - Leuchten gleichzeitig für 1 Sekunde auf

  3. Grüne LED - Blinkt mehrmals, während versucht wird, eine Verbindung mit dem LoRaWAN®-Netzwerk herzustellen

  4. Grüne LED – Leuchtet 8 Sekunden lang, wenn das Modul erfolgreich dem LoRaWAN®-Netzwerk beigetreten ist

Die nachstehende Abbildung veranschaulicht den Ablauf der Verbindung mit dem Netzwerk:


LED-Anzeige beim Aufbau der Netzwerkverbindung

Gelingt es dem Modul nicht, sich mit dem LoRaWAN®-Netz zu verbinden, versucht es dies so lange, bis die Verbindung erfolgreich ist. Die Zeit zwischen den einzelnen Versuchen wird bei jedem Versuch verlängert, bis er einmal pro Tag durchgeführt wird. Ein neuer Verbindungsversuchszyklus kann jederzeit manuell gestartet werden, indem das Modul mit der Drucktaste neu gestartet wird oder indem das Modul über die Elvaco OTC App deaktiviert und aktiviert wird.

Wenn das Modul dem LoRaWAN®-Netzwerk beigetreten ist, führt es drei schnelle Übertragungen durch (unabhängig von den Einstellungen des Übertragungsintervalls), bevor es beginnt, seine konfigurierten Übertragungsintervall-Einstellungen zu verwenden. Mit der Elvaco OTC-App können Sie einfach überprüfen, ob das Modul erfolgreich mit dem Zähler kommuniziert („Zählerkommunikation“) und mit dem LoRaWAN®-Netzwerk verbunden ist („mit Netzwerk verbunden)“.
